Quais são os métodos de conexãoInterruptores PoE? Quando introduzimos o modo de monitoramento, introduzimos uma fonte de alimentação PoE. Alguns amigos têm algumas perguntas sobre a fonte de alimentação PoE. Hoje, o fabricante do switch PoE(ONV)Usará o formulário gráfico para aprender sobre os quatro modos de alimentação e conexões do método PoE.

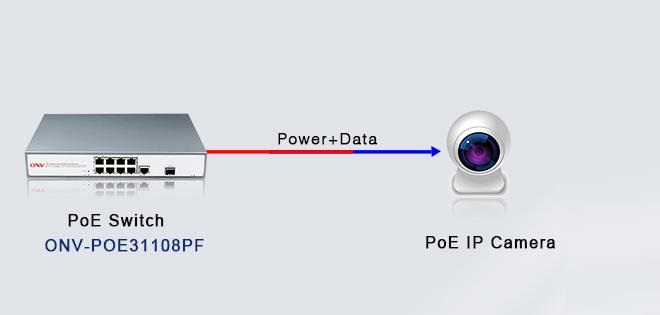

Primeiro,PdEInterruptores e terminaisPodeSuporte PoE

O switch PoE é conectado diretamente ao AP sem fio eIPCâmera que suporta a alimentação PoE através do cabo de rede. Colegas devem prestar atenção a dois pontos:

1Por exemplo,Determine se o switch PoE e o AP sem fio ou a câmera de rede são dispositivos PoE padrão.

2.TO confirme cuidadosamente as especificações do cabo de rede adquirido, a qualidade do cabo de rede é crítica, um cabo de rede de baixa qualidade fará com que o AP sem fio ou IPCAmera não pode receber energia ou reiniciar constantemente.

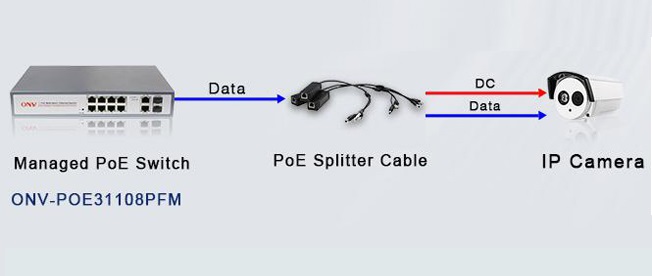

Segundo, oPdESwitcHesPode suportar PoE e o terminal não pode suportar PoE.

O switch PoE está conectado ao divisor PoE. O divisor PoE separa a fonte de alimentação em dados e energia. Existem duas linhas de saída, uma é a linha de saída e a outra é a linha de saída do sinal de rede, ou seja, o cabo de rede comum. A saída de energia tem 5V/9V/12V, etc. Pode combinar vários terminais não alimentados por PoE de entrada DC e suporta o padrão IEEE 802.3af/802.3at. A linha de saída do sinal de dados, ou seja, o cabo de rede comum, pode ser diretamente conectada à porta de rede do terminal receptor de energia não PoE.

Terceiro, oRedeInterruptorEsNão podeSuporte PoE, e o terminalPodeApoiar PoE.

O switch de rede sai para se conectar à fonte de alimentação PoE. A fonte de alimentação PoE adiciona energia ao cabo de rede e transmite-o para o terminal. Esse tipo de esquema é propício para expandir a rede de fiação original e não tem impacto na rede original.

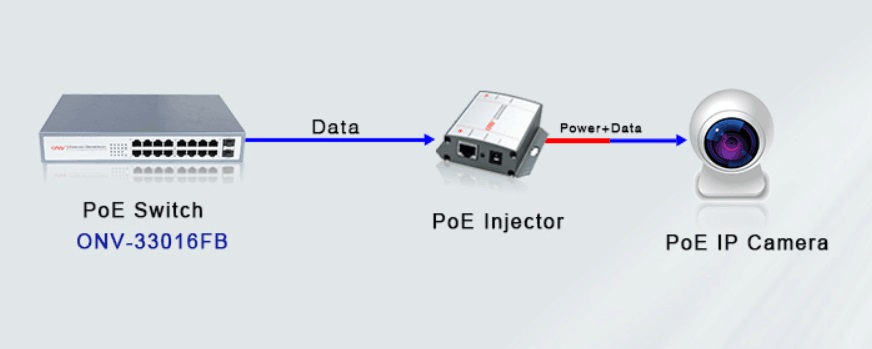

PoEIPCâmera PoEInjetorConexão.

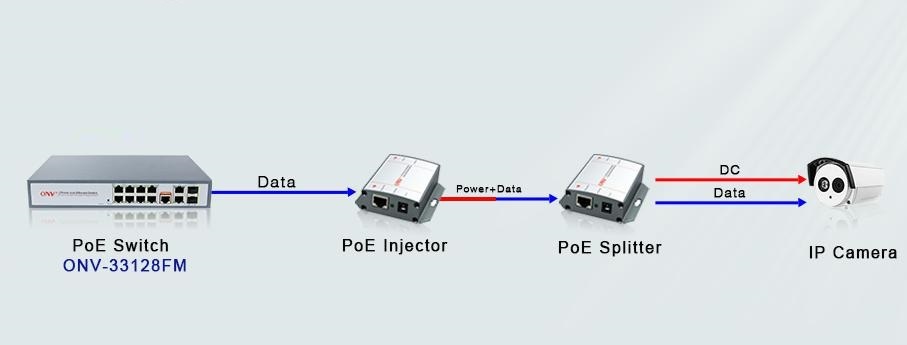

QuartoPor exemplo,Switches Ethernet e terminais não podem suportar PoE.

OInterruptor redeSai à fonte de alimentação do PoE, a seguir ao divisor do PoE, e finalmente ao terminal. O terceiro e quarto esquemas são adequados para a transformação da rede tradicional, ou seja, o switch de rede original não suporta a fonte de alimentação PoE, mas quer aproveitar a fonte de alimentação PoE.

Na aplicação real, como o cabo de rede deve ser conectado? Muitos amigos têm alguma compreensão de POE a tecnologia da fonte de alimentação, conhecendo os problemas da ordem da linha1-2( ),3-6(-)Ou 4-5( ),7-8(-), Então eles têm medo de conexão errada, resultando em sérias conseqüências, como queima de equipamentos.

POE requisitos padrão de alimentação para equipamentos PSE como POE switches e módulos de alimentação POE (fontes de alimentação POE) são tão longos quanto um dos1-2( ),3-6(-), Ou 4-5( ),7-8(-)Linhas de alimentação suportadas. Claro, o mais recente 802.3at 4 paresPadrão é necessário. Ambos são suportados ao mesmo tempo. O requisito para dispositivos alimentados por POE é que eles devem suportar ambos os modos de alimentação.

Como conectar os switches PoE?

1.Se o seu switch POE e o módulo de alimentação POE forem dispositivos PSE padrão, o cabo de rede não será queimado se você conectar a câmera AP ou IP sem fio abaixo. O processo de alimentação POE padrão tem um processo de detecção que garante que a energia não seja fornecida a dispositivos alimentados que não são padrão.

2. Se o seu equipamento PSE é um tipo de fornecimento forte, você deve verificar cuidadosamente as instruções antes da fiação. Veja se o pino de alimentação é 1-2( ),3-6(-)Ou 4-5( ),7-8(-)-A. Se não houver nenhum manual, você também pode usar umMUltímetroPara detectar se há estabilidade. A saída 12V/24V/48V é o pino de alimentação. O pino da fonte de alimentação é clarificado e o dispositivo terminal não pode ser conectado diretamente. A câmera AP ou IP sem fio na outra extremidade deve descobrir qual é a tensão de entrada e se o circuito da porta de rede foi modificado. Se não tiver sido modificado, o circuito da porta de rede pode ser queimado após ser conectado. Se o circuito não for modificado, é necessário um separador POE.

Entenda os dois pontos acima, na aplicação de engenharia, antes da fiação, o baú está cheio. Há um monte de não-padrãoDispositivosNo mercado. Se você precisar, você pode escolher oDispositivos PoEE serviço de instalação noONVSite.
