O interruptor L2 pertence à camada do enlace de dados, pode automaticamente identificar o MAC address no pacote e para a frente baseado no MAC address. Enquanto isso, ele registra o endereço MAC com a porta correspondente em sua tabela de endereços internos.O processo principal é o seguinte:

1.Quando um switch recebe um pacote de uma porta, ele lê o endereço MAC de origem no cabeçalho, para que ele saiba onde a máquina está conectada ao endereço MAC de origem.

2.Leia o endereço MAC de destino no cabeçalho e procure a porta correspondente na tabela de endereços.

3.Se houver uma porta correspondente ao endereço MAC de destino, o pacote será copiado diretamente para essa porta.

4.Se não puder encontrar as portas correspondentes na tabela, o pacote será transmitido para todas as portas, quando a máquina de propósito responder à máquina de origem, o switch pode aprender e gravar o endereço MAC de destino e a porta correspondente, não é mais necessário transmitir para todas as portas ao transmitir dados na próxima vez.

Através do processo acima, o switch l2 configura e mantém sua tabela de endereços, depois registra e aprende o endereço MAC de todo o sistema de rede.

Os três pontos seguintes podem ser inferidos a partir do princípio de funcionamento do interruptor l2:

1.Devido ao interruptor que troca dados para o número de portas ao mesmo tempo, exige uma largura de banda larga da troca, se há um interruptor da N-porta l2, a largura de banda de cada porta é M, conseqüentemente a largura de banda total é mais do que N * M, então o interruptor pode conseguir o interruptor da fio-velocidade.

2.Aprendendo o endereço MAC da máquina conectada, escrevendo na tabela de endereços, registrando o tamanho da tabela de endereços (geralmente dois tipos de representação: um é BEFFER RAM, o outro é para o valor da tabela MAC), o tamanho da tabela de endereços afeta a capacidade de acesso do switch.

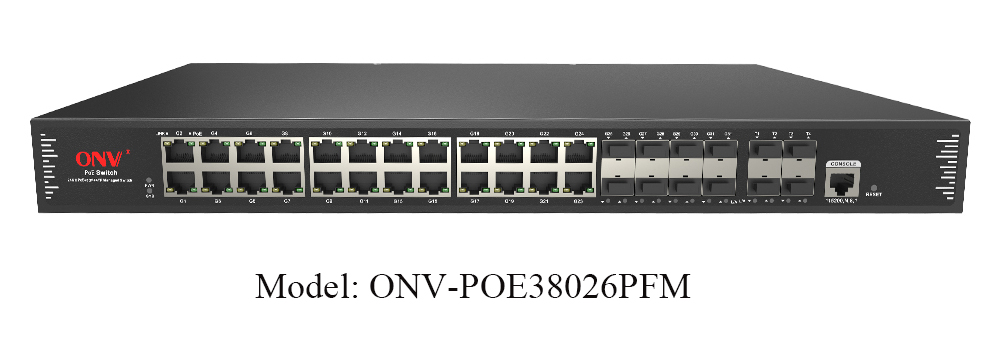

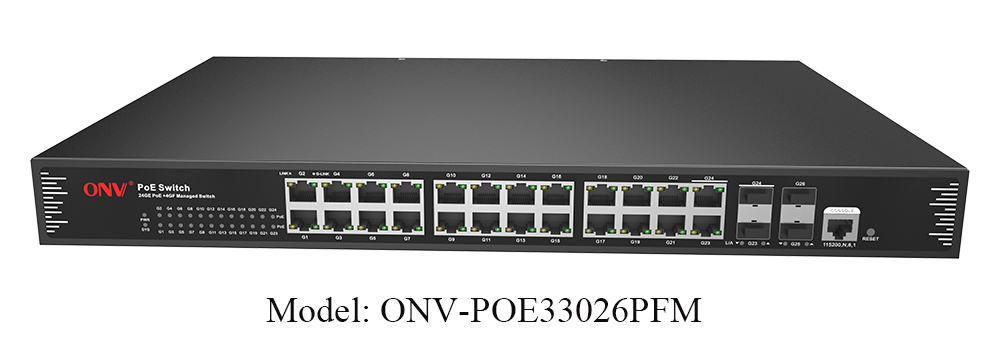

3.ASIC Chip(Application-specific Integrated Circuit) é comumente usado em um switch l2, que é dedicado ao processamento de pacotes, então a velocidade de avanço pode ser muito rápida. No entanto, cada fabricante adota um modelo ASIC diferente, que afeta diretamente o desempenho do produto. O ONV (Modelo: ONV-POE38036PFM) adota o chip de grau aeroespacial de estabilidade de importação e o desempenho do produto é evidente.

Os três pontos acima também são os principais parâmetros técnicos para julgar o desempenho dos interruptores l2 e l3, portanto, preste atenção à comparação ao selecionar produtos.

Tecnologia Routing

O roteador está trabalhando na terceira camada no OSI, que é a camada de rede. Seu modo de trabalho é semelhante ao interruptor l2. Mas trabalhando na camada de rede, ele determina que roteadores e switches usam diferentes informações de controle ao transmitir pacotes e diferentes maneiras de implementar funcionalidades. A teoria de trabalho é que existe uma tabela no interior de um roteador, que é marcada para guiar os dados para o destino. Se houver um destino conhecido para um pacote na tabela de roteamento, o pacote será encaminhado com informações da camada de link. Mas se não houver um destino conhecido, o roteador perderia o pacote e enviaria uma mensagem para o endereço de origem.

A tecnologia Routing contém virtualmente apenas 2 funções:Selecionando a melhor rota e embalagem de dados. Informações diferentes serão registradas na tabela de roteamento e no melhor caminho de destino pelo algoritmo do roteador. Depois disso, o pacote de dados será enviado diretamente pelo modo de encaminhamento simples. Enquanto isso, o próximo roteador funciona da mesma maneira até o carregamento do pacote de data no destino como resultado.

Há igualmente 2 maneiras da manutenção para a tabela do roteador, uma é a atualização da informação do roteador que libera a informação parcial ou a informação inteira.Os roteadores dominam a estrutura topológica de toda a rede aprendendo uns com os outros.Esse tipo de protocolo de roteamento foi nomeado protocolo de roteamento de distância, mas outro transmitiu o status do link e domina toda a informação de roteamento da rede para obter o melhor caminho de transmissão. Foi chamado link status roteamento protocolo.

O roteador tem que fazer muitos cálculos de caminho. Portanto, a capacidade de trabalho foi decidida pela CPU.

Com certeza. Este julgamento é apenas para roteadores médios ou baixos, pois roteadores high-end geralmente usam sistemas de processamento distribuídos como seu design.

Tecnologia comutação camada 3Nologia

O que é a tecnologia L3? Em suma, é a combinação de tecnologia de comutação l2 e tecnologia de encaminhamento l3. Depois que resolve a segmentação de rede da LAN, deve confiar no roteador para controlar para sub-rede na rede. E resolve o ponto-chave da rede causado pela baixa velocidade e complexidade do roteador tradicional. Aqui está uma rede simples para mostrar o processo de trabalho de um switch l3.

Uma rede simples

Equipamento A com IP-L3 switch-Equipamento B com IP

Se houver dados de A a B. O IP de destino é conhecido. Em seguida, obtém o endereço de rede através da máscara de sub-rede A e verifica se o IP de destino está no mesmo segmento de rede.

Se estiver no mesmo segmento de rede, mas os usuários não souberem o endereço MAC para o qual precisam encaminhar os dados, os usuários poderão enviar uma solicitação ARP por A e B enviará feedback sobre seu endereço MAC. Depois que A usa este MAC para encapsular o pacote e enviá-lo ao interruptor. O interruptor começaria com o módulo de switching l2, procuraria a tabela do MAC address, e enviaria o pacote à porta correspondente.

Se não estiver no mesmo segmento de rede, para obter comunicação entre A e B, ele encaminha o primeiro pacote normal para um gateway padrão sem o endereço MAC correspondente no cache de fluxo. O gateway padrão foi definido no sistema operacional e corresponde ao módulo de roteamento l3. Portanto, o primeiro registro na tabela MAC é o endereço MAC do gateway padrão, se os dados não estiverem na mesma sub-rede.

Após ter recebido o pacote do módulo l3, os usuários podem verificar o status da operação na tabela de roteamento. Ele irá construir uma nova cabeça de quadro, da qual o endereço MAC de origem é o endereço MAC do gateway padrão, e o endereço MAC de destino é o endereço MAC do equipamento B. Pode estabelecer relações correspondentes entre A e MAC address, encaminhando a porta de B através de um determinado mecanismo de reconhecimento. Além disso, ele gravará em uma lista de cache de fluxo e todos os dados de A para B serão operados diretamente através do módulo de comutação l2, ou seja, “Um processo de roteamento, encaminhamento multivezes”.

O acima é um resumo simples do processo de trabalho do switch l3, que mostra as características dos switches l3:

1. transmissão de alta velocidade dos dados combinando o hardware.

2. Não é uma simples superposição de switches e roteadores l2, o módulo de roteamento l3 é adicionado diretamente no barramento de alta velocidade do backplane do switching l2 e rompe o limite de taxa da interface tradicional do roteador, e a taxa pode atingir dezenas de Gbit/s. A capacidade de comutação, estes são dois parâmetros importantes do desempenho dos switches l3.

3. A maioria dos dados, exceto o roteamento necessário operado pelo software de roteamento, são enviados em alta velocidade pelo módulo l2. O software de roteamento é principalmente otimizado, não um simples roteador copiador.

Conclusão

Devido a não haver muita influência da transmissão em LAN de pequena escala, é um switch l2. amplamente utilizado. Função de comutação rápida, múltiplas portas de acesso e preço econômico garantem que os switches l2 forneçam uma solução perfeita para sistemas de rede de pequena escala.

A função mais importante do switch l3 é acelerar o rápido encaminhamento de dados para redes de grande escala. A função roteamento também é servido para esta finalidade. Se grandes redes em pequenas redes de área local de acordo com departamentos, regiões e outros fatores, isso resultará em um grande número de visitas à Internet, e o switch l2 não poderá lidar com esses grandes visitantes.

Se simplesmente quiser usar o roteador, ele limitará a velocidade e a velocidade da rede devido ao limite de números de interface e baixa velocidade de encaminhamento do roteador. Portanto, é melhor usar um switch l3 com função de roteamento e velocidade de encaminhamento rápida.
