10/100M 2 portas fibra mídia placa conversor-Conversor fibra óptica

10/100M 2 portas fibra mídia placa conversor

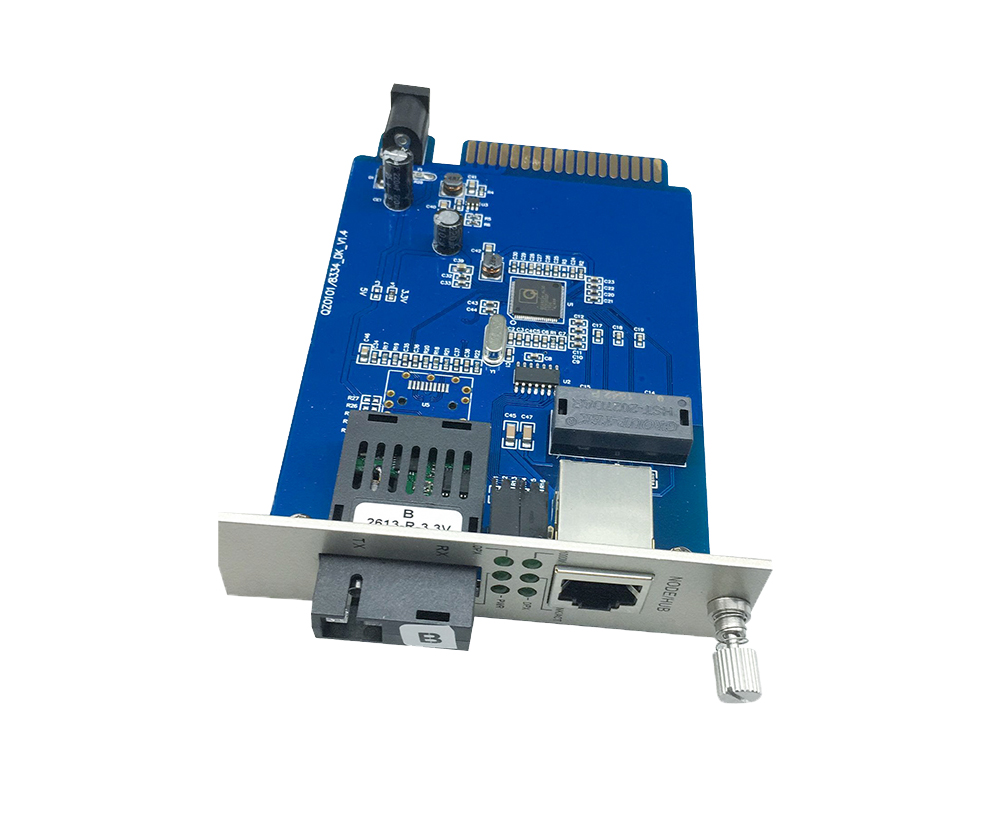

Modelo： ONV0110-MCX

Placa dupla do conversor dos meios da fibra de 10/100M com o porto RJ45 de 1*10/100M e o porto da fibra do SC 1*155M. 850nm/1310nm/ 0-2km, com 16 entalhe 2U cremalheira.

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

OONV0110-MCX é um conversor de mídia de fibra 10/100M desenvolvido independentemente pela ONV. Tem 1*10/100Base-TXRJ45O porto e 1*155M uplink a fibra do SC o porto-A.O usuário pode selecionar módulos óticos diferentes, tais como multi-Fibra dupla do modo, fibra dupla do único-modo, e única fibra do único-modo. O conversor de mídia adota a solução de chip de classe empresarial Taiwan Realtek da empresa, que possui desempenho estável, boa qualidade e alto desempenho de custo. É adequado para cenários de aplicativos de acesso por fibra óptica, como monitoramento de segurança, cobertura sem fio, transporte inteligente e cidades seguras para formar uma rede de comunicação econômica e estável.Modo não gerenciado, plug, and play, sem configuração, fácil de usar.

CARACTERÍSTICA

Transmissão Ethernet fotoelétrica 10/100M

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.

◇Suporte 10/100M porta RJ45 e 155M SC fibra porto combinação, que permite aos usuários de forma flexível construir redes para atender às necessidades de vários cenários.

Fácil de usar e simples de manter

◇Modo de trabalho Full-duplex/half-duplex com função de negociação automática.

◇Identificação automática de pares trançados MDI/MDI-X linhas cruzadas e linhas paralelas.

◇Indicação do estado de trabalho LED para diagnóstico e verificação de falhas, reduzindo a carga de manutenção.

◇Compatível com IEEE802.3u 100Base-TX/FX protocolo de rede, 10/100M R45 taxa de porta auto-negociação.

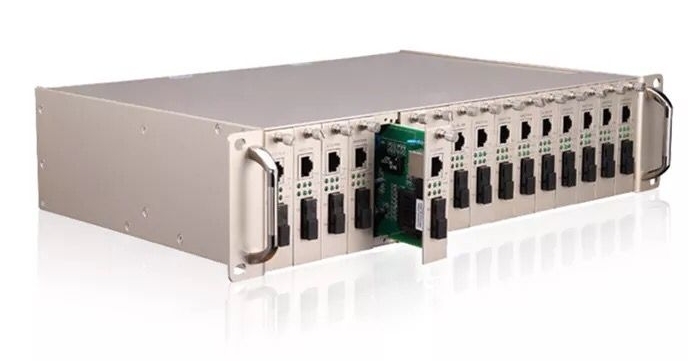

◇Plug and play, sem necessidade de configuração, alimentação centralizada e gestão centralizada da ligação através do rack slot 2U-16.

DIAGRAMA DE LIGAÇÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição
ONV0110-MCX	5/100MFibra dupla do multi-modoPlaca do conversor dos meios com porto da fibra do SC de 110/100M RJ45 e de 1155M. 850nm/1310nm-0-2km, com 16 slot 2U rack.
ONV0110-SCX	5/100MFibra dupla do único-modoConversor multimédiaPlacaCom o porto 110/100M RJ45 e o porto da fibra do SC 1155M. 1310nm-0-20km. Com 16 slot 2U rack.
ONV0110S-SCX-A	5/100MFibra única do único-modoConversor multimédiaPlacaCom o porto 110/100M RJ45 e o porto da fibra do SC 1155M. 1310nm/1550nm-0-20km. Com 16 slot 2U rack.
ONV0110S-SCX-B	5/100MFibra única do único-modoConversor multimédiaPlacaCom o porto 110/100M RJ45 e o porto da fibra do SC 1155M. 1310nm/1550nm-0-20km. Com 16 slot 2U rack.
Nota:A placa deve ser usada em um rack 2U de 16 slots, a placa única não pode ser usada normalmente.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV0110-MCX	ONV0110-SCX	B/b
InterfaceCCaracterísticas
Interface	1155M uplink fibra SC porto (dados) Porto 110/100Base-TX RJ45 (dados)
Porta Ethernet	10/100Base-TX auto-detecção, full/half duplex MDI/MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP(≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros)
Porto fibra óptica	155Mbps, multi-modo dual fiber SC porta	155Mbps, porta SC de fibra dupla de modo único	155Mbps, porta SC de fibra única de modo único
Óptica Cabo/Distância	Multi-modo: 850nm/ 0-500m, 1310nm/ 0-2km	Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km.
Parâmetro do chip
Protocolo Rede	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T IEEE802.3u 100Base-TX,Base IEEE802.3u 100-FX, IEEE802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	1,0 Gbps
Encaminhamento Taxa @ 64byte	0,3Mpps
MAC	1K
Memória Buffer	768K
JumboFRamé	1536byte
LED Indicador	Poder: PWR (verde), dados: L/A (verde) Half/full duplex: FDX (verde), Fibra: FX (verde), Taxa: 10/100 (verde)
Alimentação
Alimentação	Fonte de alimentação centralizada por rack 2U de 16 slots
Tensão total do PWR / Input	3W/ (5VCC)
Consumo Energia	Standby<1W, carga completa <3W
FísicaPArâmetro
Operação TEMP/Umidade	-20 °C ~ + 55 °C, 5% ~ 90% RH Sem condensação
Armazenamento TEMP/Umidade	-40 °C ~ + 85 °C, 5% ~ 95% RH Sem condensação
