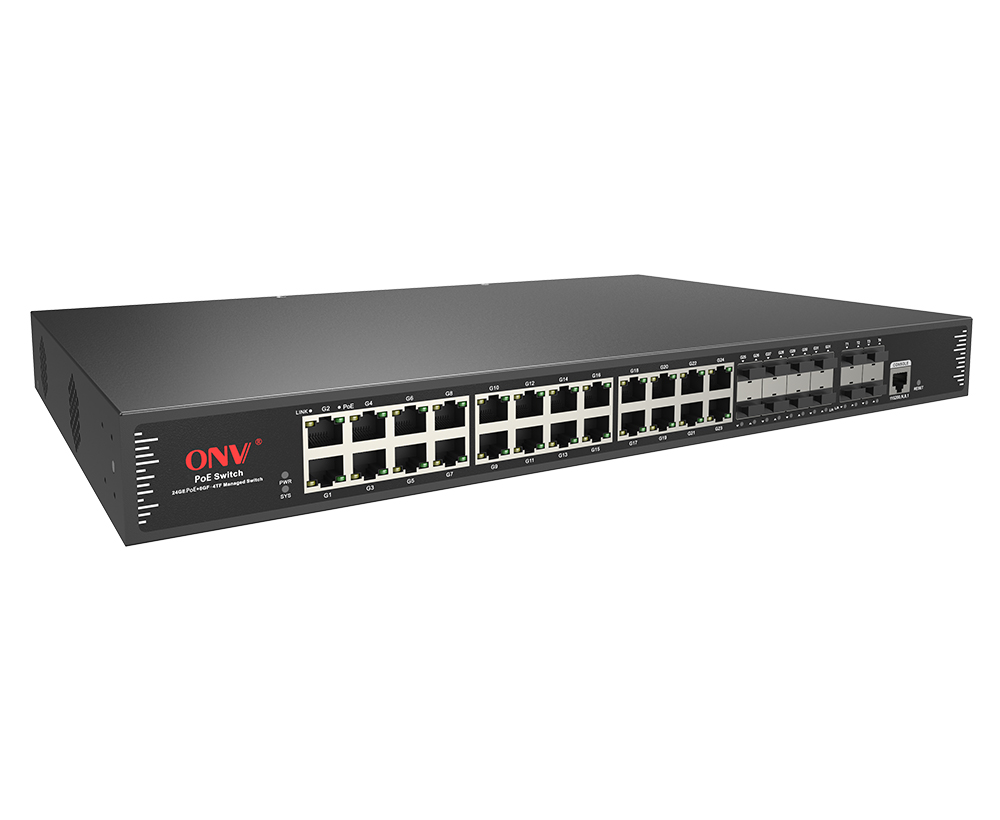

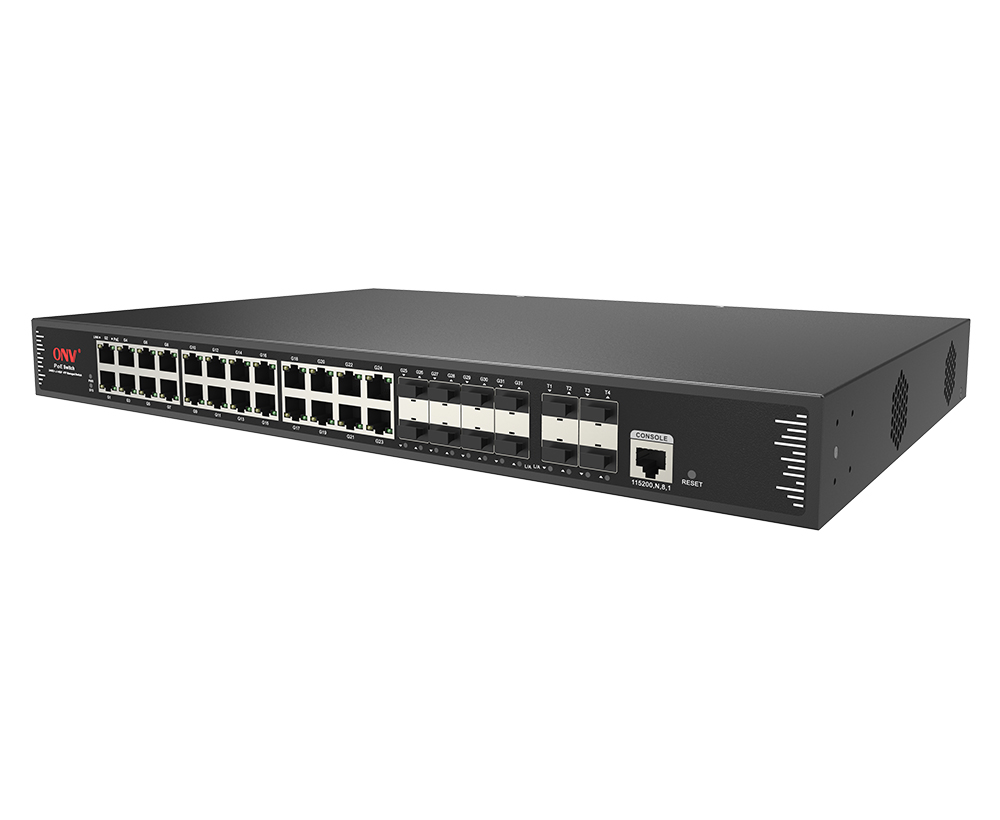

10G uplink Switch PoE gerenciado L2 de 36 portas

Modelo： ONV-POE36036PFM

L2 gerenciado PoE switch com 24*10/100/1000M portas RJ45 e 8*100/1000M SFP portas de fibra e 4*1/10G uplink SFP portas de fibra. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação 400W incorporado e instalação do armário 1U/19 ".

Quero fazer um inquérito para

Síntese
Especificação técnica

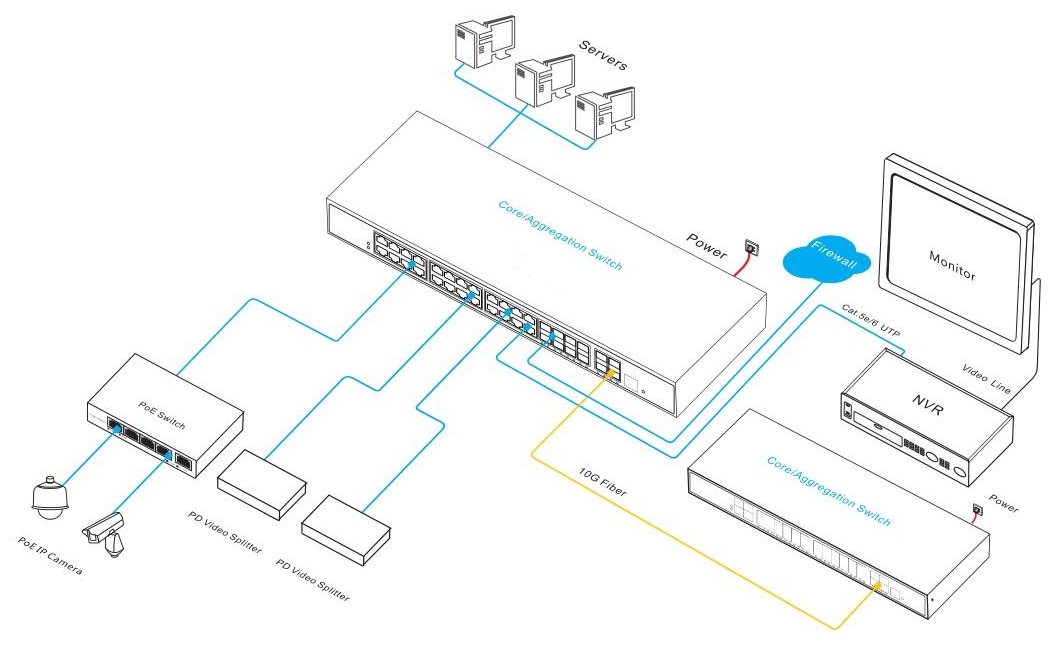

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-POE36036PFM é um switch PoE gerenciado por uplink 10G desenvolvido independentemente pela ONV. Tem 24*10/100/1000Base-TAdaptávelPortas RJ45 e 8*100/1000Base-X SFP fibra portas e 4*1/10GUplinkSFP + fibra portas.A porta 1-24 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única atinge 30W. Como um dispositivo de alimentação PoE, ele pode detectar e identificar automaticamente dispositivos receptores de energia que atendem ao padrão e alimentá-los através do cabo de rede. Pode alimentar APs sem fio, câmeras de rede, telefones de rede, intercomunicadores visuais de controle de acesso e outros dispositivos terminais PoE através de cabos de rede, atendendo ao ambiente de rede que requer uma fonte de alimentação PoE de alta densidade e é adequado para hotéis, campi, parques, supermercados, pontos turísticos, dormitórios de fábrica, E pequenas e médias empresas para construir redes econômicas e eficientes.

O ONV-POE36036PFM tem funções de gerenciamento de rede L2 +, suporta gerenciamento IPV4/ IPV6, encaminhamento de roteamento estático, mecanismo completo de proteção de segurança, estratégia ACL/ QoS perfeita e funções VLAN ricas para fácil gerenciamento e manutenção. Suporta múltiplos protocolos de rede redundância STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta de transmissões importantes. De acordo com as necessidades do aplicativo, o gerenciamento de energia PoE, o controle de fluxo de porta, a divisão VLAN, QoS e outras funções podem ser configurados por meio da Web, CLI, SNMP, Telnet e outros métodos de gerenciamento de rede.

CARACTERÍSTICA

GigabitACesso,UPlink1/Porto 10G SFP + fibra

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBPressão.

◇SSuporte GigabitRJ45PortoEUplink1/10GFibra SFP +Combinação de portas, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇24* As portas 10/100/1000Base-T RJ45 suportam alimentação PoE para atender monitoramento de segurança, sistemas de teleconferência, cobertura sem fio e outros cenários.

◇A porta PoE suporta o mecanismo prioritário. Quando a energia restante é insuficiente, a energia da porta de alta prioridade é dada prioridade para evitar a sobrecarga do dispositivo.

Segurança

◇Porto isolamento e tempestade controle.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Capacidade forte do processamento do negócio

◇Suporte ERPS ring network e STP/ RSTP/ MSTP para eliminar loops de camada 2 e realizar backup de link.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇Fonte de alimentação auto-desenvolvida, alta redundância, fornecendo uma saída de energia PoE estável e de longo prazo.

◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link e PoE.

◇Baixo consumo de energia, com ventilador, casca metálica de aço galvanizado e excelente dissipação de calor para garantir a operação estável do interruptor.

Gestão fácil O & M

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.

◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.

◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.

◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

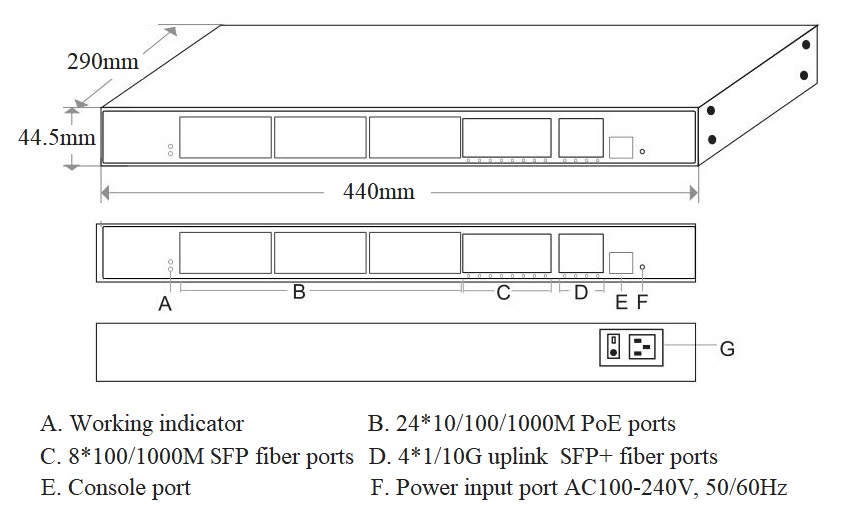

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte de alimentação incorporado
ONV-POE36036PFM	Switch PoE gerenciado L2 + com portas RJ45 2410/100/1000M e portas de fibra 8100/1000M SFP e portas de fibra 4*1/10G uplink SFP +. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário.	400W
ONV-POE36036PFM-at		600W
Nota:O módulo óptico não está incluído e precisa de ser comprado.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Interruptor PoE gerenciado uplink de 36 portas 10G	1	CONJUNTO
	Cabo alimentação CA	1	PC
	Linha RJ45-DB9	1	PC
	Kits montagem	1	CONJUNTO
	Guia do usuário	1	PC
	Cartão Garantia	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25GOPticalMÓdulo	2630	Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2632	Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2613-R	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T-SC	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente.	PC
	2613-R-SC	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente.	PC
EnergiaMódulo	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45.	PC
10G OPticalMÓdulo	6630	Módulo óptico SFP, fibra dupla multimodo 10G 850nm, distância de transmissão: 300m, interface LC. Função do apoio DDM e obstrução quente.	PC
	7832	Módulo ótico de SFP +, fibra dupla 1310nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832 33	Módulo ótico de SFP +, fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832 27	Módulo ótico de SFP +, fibra TX1270nm/ RX13300nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC

PRODUTO RELACIONADO

Modelo	Descrição
ONV-POE36028GFP	L2 + gerenciado PoE fiber switch com 2410/100/1000M portas RJ45 e 41/10G uplink SFP + portas de fibra. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação 400W embutida.
ONV-POE36048PFM	L2 + gerenciado PoE fiber switch com 4810/100/1000M portas RJ45 e 41/10G uplink SFP + portas de fibra. A porta 1-48 pode suportar o padrão IEEE 802.3 af/at PoE. É fonte de alimentação 600W embutida.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-POE36036PFM	ONV-POE36036PFM-at
Características Interface
FixoPOrt	1 * porto do console RS232 (115200,N,8,1) 41/10G uplink SFP fibra portas (dados) 8100/1000Base-X SFP fibra portas (dados) 24*10/100/1000Base-T PoE portas (dados/potência)
Porta Ethernet	O porto 1-24 pode apoiar 10/100/1000BaseT auto-detecção, completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm /0-500m (1.25G), 0-300m/ (10G), Único-modo: 1310nm /0-40km, 1550nm /0-120km
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	176Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	107,14 Mpps
CPU	500MHz
DRAM	2G
FLASH	128M
MAC	32K
Memória Buffer	32M
JumboFRamé	9,6 K
LED Indicador	Alimentação: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link (amarelo), PoE: PoE (verde), Porta de fibra: L/A (verde)
Redefinir interruptor	Sim, suporte uma chave para restaurar as configurações originais
PoE & Alimentação
POEPorto	Porta 1 24
Gestão PoE	Configuração do limite de potência total PoE Início do atraso do poder, trabalho do PoE e programação do tempo Porto PoE trabalhando exibição status, Porto PoE saída prioridade configuração Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia
Pin alimentação	1/2( ) 3/6 (-)
Poder máximo pelo porto	30W, IEEE 802.3 af/às
Tensão total do PWR / Input	400W/ (AC100-240V)	600W/ (AC100-240V)
Consumo Energia	Standby<25W, carga completa <400W	Standby<30W, carga completa <600W
Alimentação	Fonte de alimentação embutida AC100 ~ 240V 50-60Hz, 5.0A	Fonte de alimentação embutida AC100 ~ 240V 50-60Hz, 6.6A
Parâmetro físico
Operação TEMP/Umidade	-20 ~ + 55 °C, 5% ~ 90% RH Sem condensação
Armazenamento TEMP/Umidade	-40 ~ + 80 °C, 5% ~ 95% RH Sem condensação
Dimensão(L * A * A)	44029044,5 milímetros
Peso líquido/bruto	4,1 kg/4,9 kg	4,4 kg/5,3 kg
Instalação	Desktop, 1U/19 "armário
Certificação & garantia
Proteção contra raios	Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS
Garantia	3 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Configuração proteção temperatura porto Controle do fluxo IEEE 802.3x (Full duplex) Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto Limite a velocidade do tráfego da mensagem na granularidade de entrada e saída das portas mini é 64Kbps
L3 Característica	Protocolo ARP, max 1024 entradas Rota estática/rota padrão max 128 entradas L2 rede gestão função, gestão IPV4/IPV6 Software L3 encaminhamento de velocidade sem fio, suporte a comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	4K VLAN baseado na porta, IEEE802.1q Configuração de porta de acesso, tronco, híbrido VLAN baseado no MAC address, configuração QinQ, Voz VLAN
Agregação portuária	LACP, Agregação estática Max 18 agregação grupos e 8 portas por grupo.
Spanning Tree	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo rede anel ERPS	G.8032 (ERPS), tempo de recuperação inferior a 20ms 255 Anel no máximo, Max 1024 dispositivos por anel.
Multicast	IGMP Snooping v1/v2/v3, Max 1024 grupos multicast MLD Snooping, Multicast VLAN, saída rápida do usuário mecanismo
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Filtragem de pacotes baseada em fluxo, Prioridade Marca/Observação Redirecionamento baseado em fluxo, limitação da taxa baseada em fluxo 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/ DSCP Diff-Serv QoS, Algoritmo Agendamento Fila (SP, WRR, SP WRR)
LCA	Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.
Segurança	Autenticação do endereço IEEE802.1X e MAC Ligação IP-MAC-VLAN-Port, MAC learning limit Broadcast storm control, Backup para host datum Buracos negros Mac, proteção de fonte IP, ataque Anti-DoS SSH 2.0, SSL, isolamento porta, ARP mensagem velocidade limite Gerenciamento hierárquico do usuário e proteção por senha Certificação AAA & RADIUS & TACACS, inspeção ARP
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP
Gestão	Registo do trabalho do sistema, Link Layer Discovery Protocol Relógio NTP, Detecção do comprimento do cabo, SNMP V1/V2/V3 Detecção Ping, Web Network Management (HTTPS) ONV-NMS gestão cluster plataforma (LLDP SNMP) Um clique recuperação, Ver CPU em tempo real utilização status FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão Console/ AUX Modem/ Telnet/ SSH2.0 CLI linha comando configuração
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
