Switch PoE gerenciado L2 Gigabit de 18 portas-Switch PoE

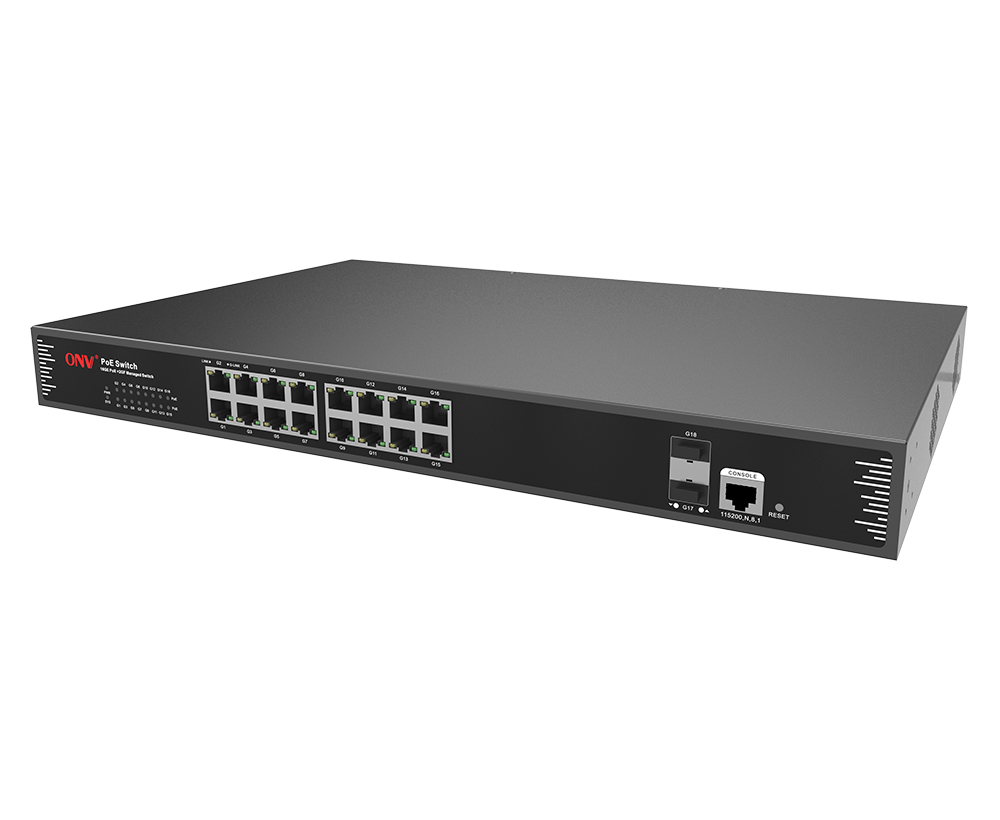

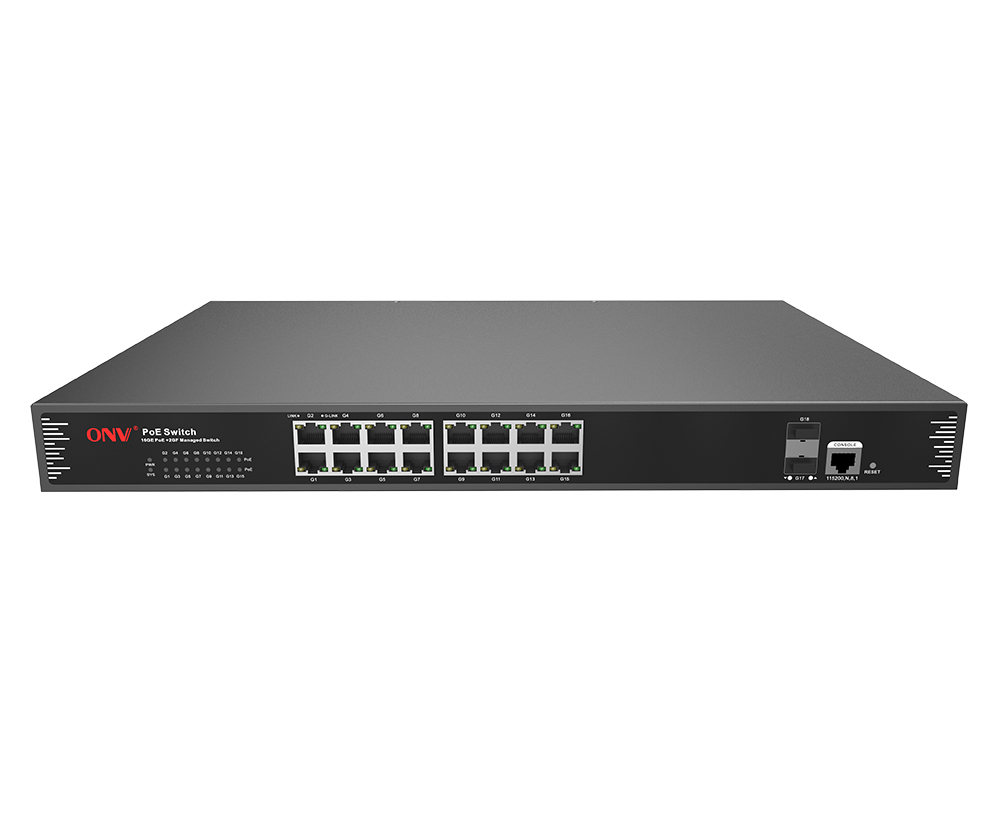

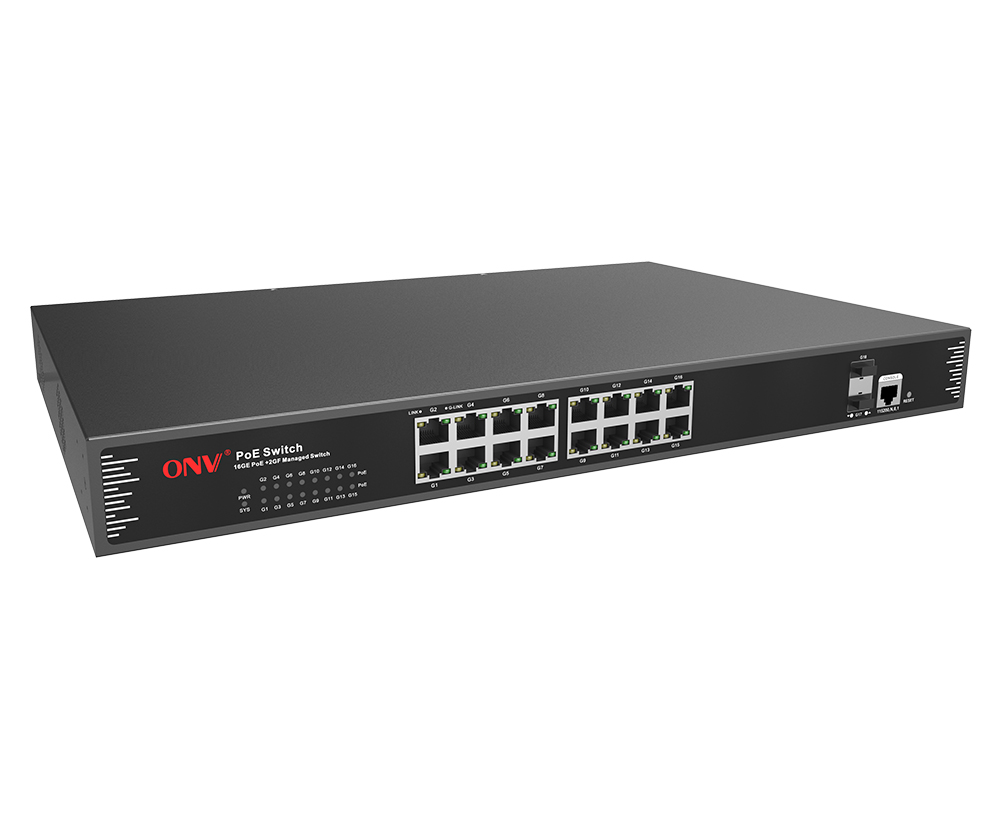

Switch PoE gerenciado L2 Gigabit de 18 portas

Modelo： ONV-POE33018PFM

L2 gerenciado PoE fiber switch com 16*10/100/1000M portas RJ45 e 2*100/1000M uplink portas de fibra SFP. A porta 1-16 pode suportar o padrão IEEE 802.3 af/at PoE. É fonte de alimentação 250W incorporado e instalação do armário 1U/19 ".

Quero fazer um inquérito para

Síntese
Especificação técnica

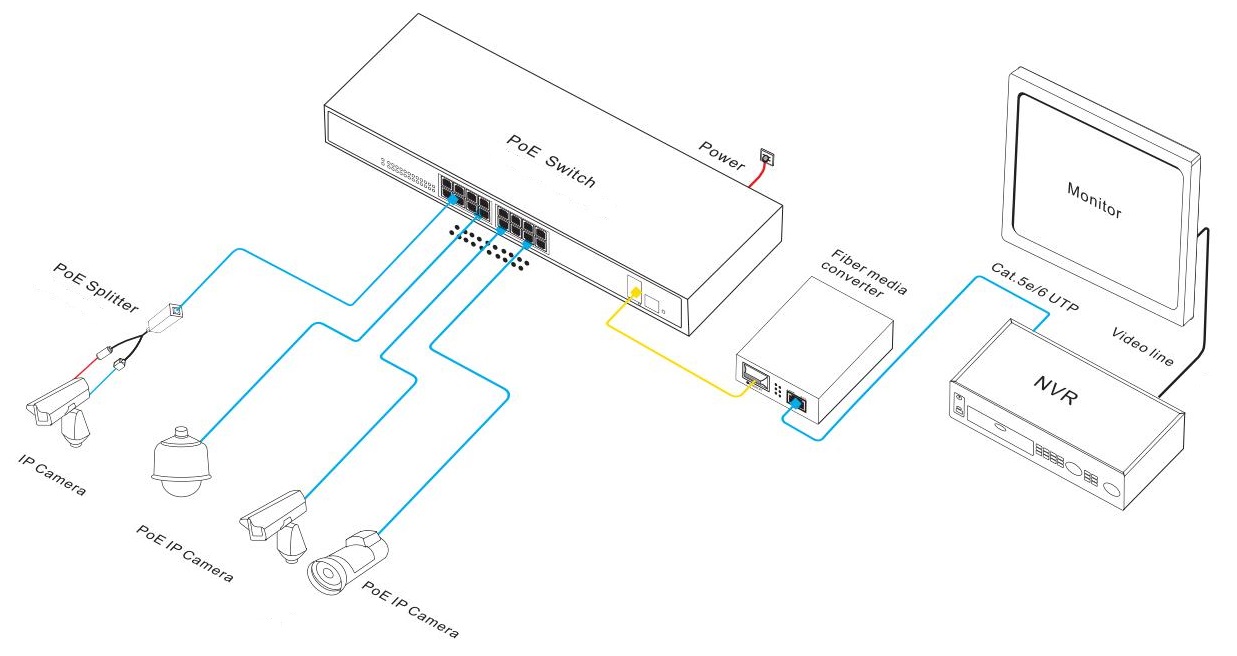

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-POE33018PFM é um switch de fibra PoE gerenciado Gigabit L2 + desenvolvido independentemente pela ONV. Tem portas RJ45 adaptáveis 16*10/100/1000Base-T e 2*100/1000Base-XUplinkSFP fibra portas. A porta 1-16 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única atinge 30W. Como um dispositivo de alimentação PoE, ele pode detectar e identificar automaticamente dispositivos receptores de energia que atendem ao padrão e alimentá-los através do cabo de rede. Pode alimentar APs sem fio, câmeras de rede, telefones de rede, intercomunicadores visuais de controle de acesso e outros dispositivos terminais PoE através de cabos de rede, atendendo ao ambiente de rede que requer uma fonte de alimentação PoE de alta densidade e é adequado para hotéis, campi, parques, supermercados, pontos turísticos, dormitórios de fábrica, E pequenas e médias empresas para construir redes econômicas e eficientes.

OONV-POE33018PFM tem funções de gerenciamento L2 + suporta IPV4/Gestão IPV6,Encaminhamento estático do roteamento, mecanismo completo da proteção da segurança, ACL perfeitoEstratégia de QoS e funções VLAN ricas para fácil gerenciamento e manutenção. Suporta múltiplos protocolos de rede redundância STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta de transmissões importantes. De acordo com as necessidades do aplicativo, o gerenciamento de energia PoE, o controle de fluxo de porta, a divisão VLAN, QoS e outras funções podem ser configurados por meio da Web, CLI, SNMP, Telnet e outros métodos de gerenciamento de rede.

CARACTERÍSTICA

GigabitACesso,UPlinkSFP fibra porto

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.

◇SSuporteGigabitRJ45PortoE SFPPortoCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

InteligentePdEPPoderSUpply

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇As portas 16*10/100/1000Base-T RJ45 suportam a fonte de alimentação PoE para atender o monitoramento de segurança, sistemas de teleconferência, cobertura sem fio e outros cenários.

◇A porta PoE suporta o mecanismo prioritário. Quando a energia restante é insuficiente, a energia da porta de alta prioridade é dada prioridade para evitar a sobrecarga do dispositivo.

Segurança

◇Porto isolamento e tempestade controle.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

ForteCapacidade do processamento do negócio

◇Rede do anel do apoio ERPS e STP/RSTP/MSTP para eliminar a camada 2 loops e realizar link backup.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇Fonte de alimentação auto-desenvolvida, alta redundância, fornecendo uma saída de energia PoE estável e de longo prazo.

◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link e PoE.

◇Baixo consumo de energia, com ventilador, casca metálica de aço galvanizado e excelente dissipação de calor para garantir a operação estável do interruptor.

Gestão fácil O & M

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.

◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.

◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.

◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

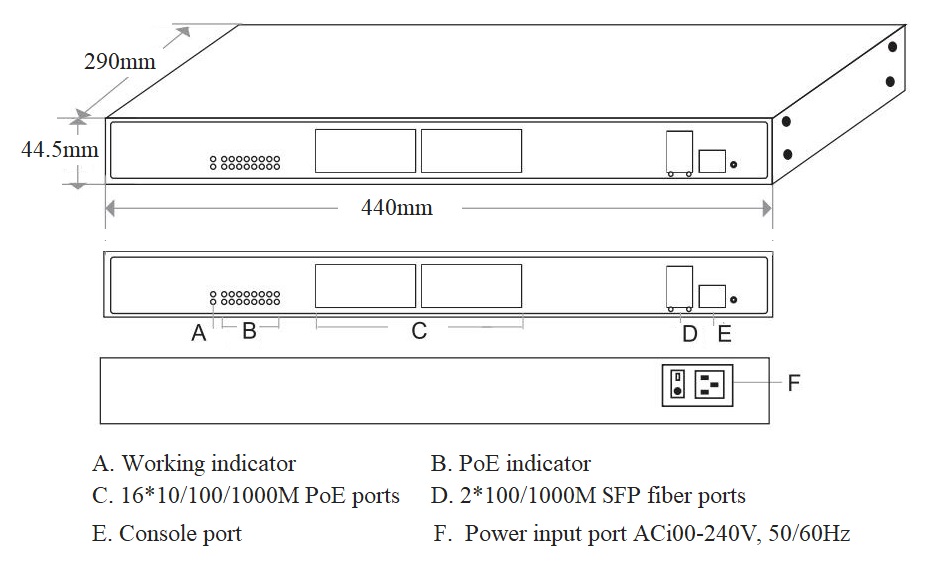

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte de alimentação incorporado
ONV-POE33018PFM	L2 + gerenciado PoE fiber switch com 1610/100/1000M portas RJ45 e 2100/1000MUplinkSFP fibra portas. A porta 1-16 pode suportar o padrão IEEE 802.3 af/at PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário.	250W
ONV-POE33018PFM-at		400W
Nota:O módulo óptico não está incluído e precisa de ser comprado.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Gigabit completo de 18 portasL2 +Interruptor fibra PoE gerenciado	1	CONJUNTO
	Linha RJ45-DB9	1	PC
	Cabo alimentação CA	1	PC
	Kits De Montagem (Pendurado Orelha)	1	CONJUNTO
	Guia do usuário	1	PC
	Cartão Garantia	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25G OPtical Módulo	2630	Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2632	Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2613-R	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T-SC	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente.	PC
	2613-R-SC	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente.	PC
EnergiaMódulo	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45.	PC

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-POE33018PFM	ONV-POE33018PFM-at
Características Interface
FixoPOrt	1 * porto do console RS232 (115200,N,8,1) 1610/100/1000Base-T PoE portas (dados/potência) 2100/1000Base-X uplink SFP fibra portas (dados)
Porta Ethernet	O porto 1-16 pode apoiar 10/100/1000BaseT auto-detecção, completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-500m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE 802,3 10BASE-TPor exemplo,IEEE 802.3i 10Base-TPor exemplo,IEEE 802.3U 100Base-TXPor exemplo,IEEE 802.3ab 1000Base-TPor exemplo,IEEE 802.3z 1000Base-XPor exemplo,IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	52Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	26,78 Mpps
MAC	8K
Memória Buffer	6M
JumboFRamé	9,6 K
LED Indicador	Potência: PWR (verde), Sistema: SYS (amarelo), Rede: Link (amarelo), Porta de fibra: L/A (verde), PoE: PoE (verde), Taxa: Velocidade (verde)
Redefinir interruptor	Sim, reset de fábrica de um botão
PoE & Alimentação
POEPorto	Porta 1 16
Gestão PoE	Configuração do limite de potência total PoE Início do atraso do poder, trabalho do PoE e programação do tempo Porto PoE trabalhando exibição status, Porto PoE saída prioridade configuração Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia
Pin alimentação	1/2( ) 3/6 (-)
Poder máximo pelo porto	30W, IEEE 802.3 af/às
Tensão total do PWR / Input	250W /(AC100-240V)	400W /(AC100-240V)
Consumo Energia	Standby<16W, carga completa <240W	À espera <20W, carga completa <380W
Alimentação	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 4.1A	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 5.0A
Parâmetro físico
Operação TEMP/Umidade	-20#+55°CPor exemplo,5%#90% RHNão condensação
Armazenamento TEMP/Umidade	-40#+75 °CPor exemplo,5%#RH 95%Não condensação
Dimensão(L * A * A)	440 290 44,5mm
Peso líquido/bruto	3,6Quilograma/4,6Quilograma	3.9Quilograma/4,8Quilograma
Instalação	Desktop, 1U/19 "armário
Certificação & garantia
Proteção contra raios	Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS
Garantia	3 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Configuração proteção temperatura porto Controle do fluxo IEEE 802.3x (Full duplex) Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto Limite a velocidade do tráfego da mensagem na granularidade de entrada e saída das portas mini é 64Kbps
L3 Característica	Protocolo ARP, max 1024 entradas Rota estática/rota padrão max 128 entradas L2 rede gestão função, gestão IPV4/IPV6 O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	4K VLAN baseado na porta, IEEE802.1q Configuração de porta de acesso, tronco, híbrido VLAN baseado no MAC address, configuração QinQ, Voz VLAN
Agregação portuária	LACP, Agregação estática Max 13 agregação grupos e 8 portas por grupo.
Spanning Tree	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo rede anel ERPS	G.8032 (ERPS), tempo de recuperação inferior a 20ms 255 Anel no máximo, Max 1024 dispositivos por anel.
Multicast	IGMP Snooping v1/v2/v3, Max 1024 grupos multicast MLD Snooping, Multicast VLAN, saída rápida do usuário mecanismo
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Filtragem de pacotes baseada em fluxo, Prioridade Marca/Observação Redirecionamento baseado em fluxo, limitação da taxa baseada em fluxo 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/ DSCP Diff-Serv QoS, Algoritmo Agendamento Fila (SP, WRR, SP WRR)
LCA	Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.
Segurança
