VISÃO GERAL

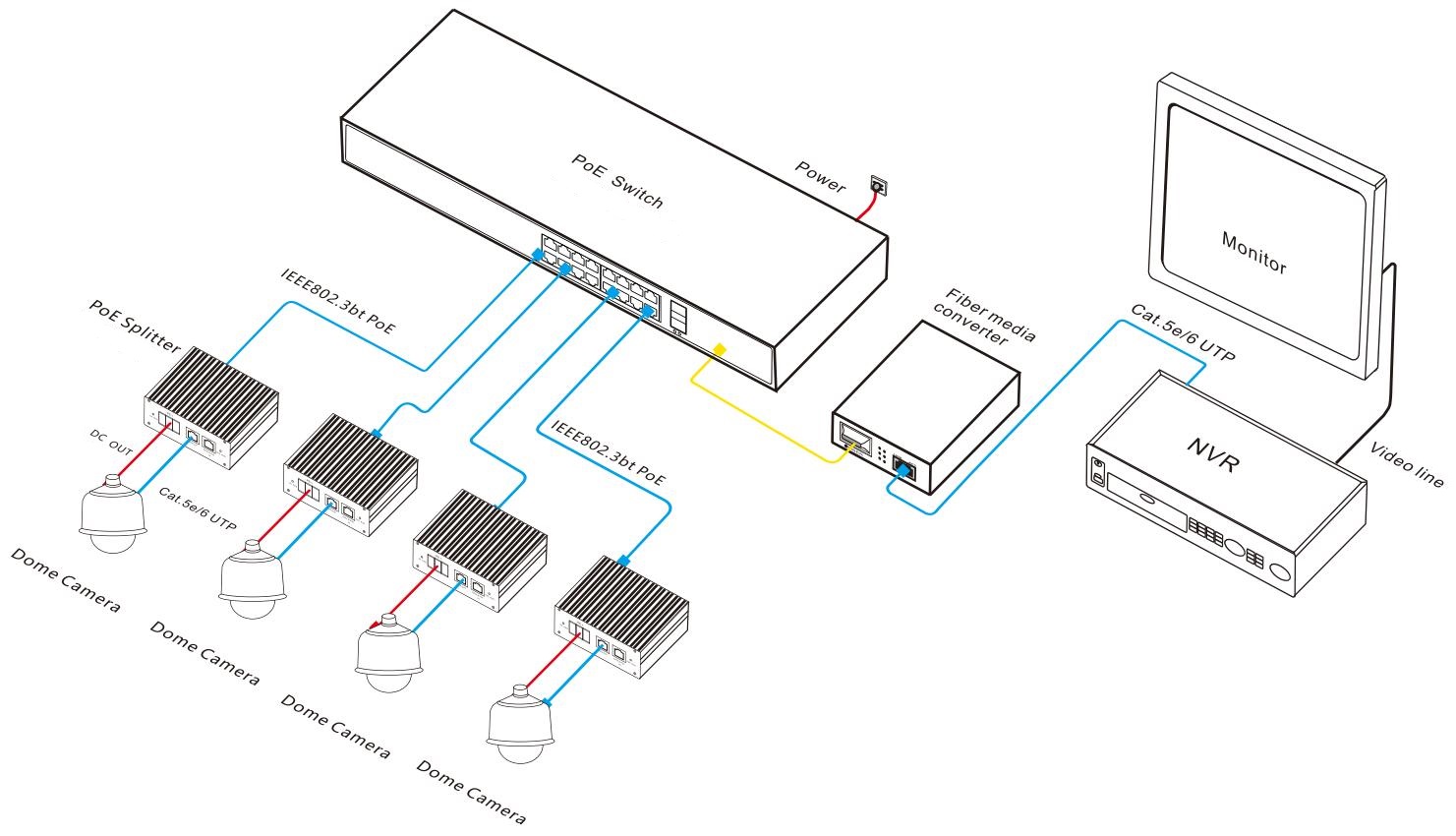

OONV-POE33016PF-Bt é umGigabitPoE btFibraInterruptorDesenvolvido independentemente pela ONV. Tem16* 10/100/1000Base-TAdaptávelPortas RJ45E 2*1000M uplink SFPFibraPortos-A. Porta 1-16Pode suportar a saída PoE bt e são compatíveis com IEEE 802.3 af/at padrão PoEE sO poder de saída máximo do ingle-porto é 90W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele fornece terminais estáveis e seguros para cúpulas de rede PTZ, AP sem fio de alta potência, alto-falantes multimídia de alta potência, P de alta potênciaOIluminação elétrica, etc. através de um cabo de rede para atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para hotéis, campi, parques, shoppings, pontos cênicos, hospitais, dormitórios de fábricas e pequenas e médias empresas. Modelo não gerenciado, plug and play, sem configuração, fácil de usar.
CARACTERÍSTICA
GAcesso igabit, uplinkSFPPorto fibra
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.
◇Combinação de portas Gigabit RJ45 e porta de fibra SFP, conexão de alta velocidade e largura de banda, para atender às necessidades de rede de vários cenários.
Fonte alimentação Smart PoE
◇16* As portas 10/100/1000Base-T RJ45 podem suportar a potência bt PoE, atendendo à demanda por fonte de alimentação PoE de super alta potência em vários cenários.
◇Sistema prioritário para porta PoE, ele fornecerá energia para a porta de nível de alta prioridade primeiro quando o orçamento de energia for insuficiente e evitará o excesso de trabalho do dispositivo.
◇A potência máxima de saída do PoE de porta única é de 90W e a compatibilidade retroativa IEEE 802.3 af/at padrão PoE identifica automaticamente dispositivos PoE para alimentação sem danificar dispositivos não PoE.
SMesaANdREliable
◇CCC, CE, FCC, RoHS.
◇Plug and play, nenhuma configuração, simples e conveniente.
◇Fonte de alimentação auto-desenvolvida, redundância alta, fornecendo um longo-Termo e potência PoE estável.
◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, Link,EPoE.
◇Consumo da baixa potência, embalagem galvanizada do aço,EDissipação de calor excelente para assegurar a operação estável do interruptor.

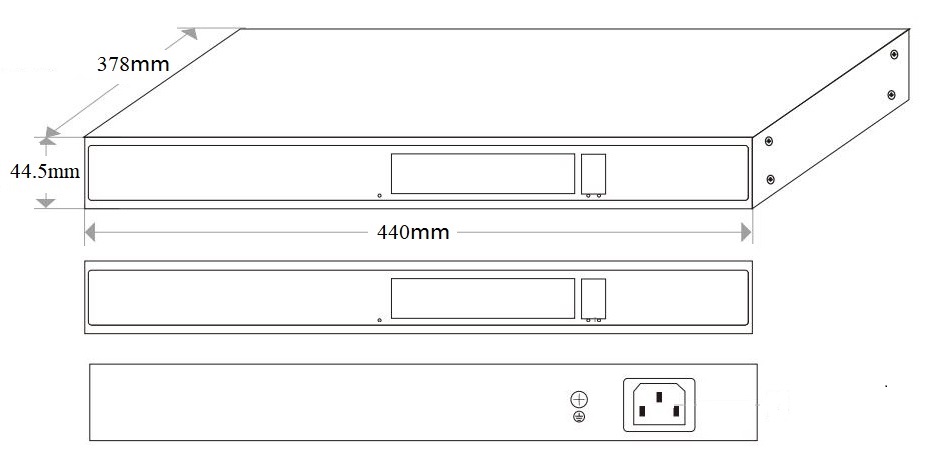

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte de alimentação incorporado |
|
ONV-POE33016PF-bt |
Interruptor PoE bt não gerenciado com portas RJ45 16*10/100/1000M e 2*1000M uplink portas de fibra SFP. Porta 1-16 pode suportar bt saída PoE e são compatíveis com IEEE 802.3 af/at padrão PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário. |
1200W |
|
Nota:O módulo óptico não está incluído e precisa de ser comprado. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Interruptor de fibra PoE gigabit bt 18 portas |
1 |
CONJUNTO |
|
|
Cabo alimentação CA |
1 |
CONJUNTO |
|
|
Kit montagem |
1 |
CONJUNTO |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25GOPticalMÓdulo |
2630 |
Módulo óptico SFP, 1.25G, multiFibra dupla 850nm do modo, transmissão distância: 550m,Interface LC. Função do apoio DDM e obstrução quente. |
PC |
|
2632 |
Módulo óptico SFP, 1.25G, único-Fibra dupla 1310nm do modo, transmissão distância: 20km,Interface LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2612-T |
Módulo ótico de SFP, 1.25G, fibra TX1310nm/do único-modoRX1550nm, transmissão distância: 20km,Interface LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2613-R |
Módulo ótico de SFP, 1.25G, única fibra TX1550nm/do único-modoRX1310nm, transmissão distância: 20km,Interface LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2612-T-SC |
Módulo ótico de SFP, 1.25G, fibra TX1310nm/do único-modoRX1550nm, transmissão distância: 20km,SInterface C. Função do apoio DDM e obstrução quente. |
PC |
|
|
2613-R-SC |
Módulo ótico de SFP, 1.25G, única fibra TX1550nm/do único-modoRX1310nm, transmissão distância: 20km,SInterface C. Função do apoio DDM e obstrução quente. |
PC |
|
|
EnergiaMódulo |
2633 |
1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45. |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-POE33016PF-bt |
|
Características Interface |
|
|
Porto Fixo |
2*1000Base XUplink portas fibra SFP (dados) 16*10/100/1000Base-TPortas PoE bt (dados/energia) |
|
Porta Ethernet |
Porto 1-16 apoio 10/100/1000Base-T(X) auto-detecção, completamente/meio duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
Cabo óptico/distância |
Multi-modo: 850nm /0-550m, Único-modo: 1310nm /0-40km, 1550nm /0-120km. |
|
Parâmetro do chip |
|
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
52Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
26,78 Mpps |
|
MAC |
8K |
|
Memória Buffer |
4M |
|
Quadro Jumbo |
9,2 K |
|
Indicador LED |
Alimentação: PWR (verde), Rede: Link (amarelo), PoE: PoE (verde), porta SFP: L/A (verde) |
|
PoE & Alimentação |
|
|
Porto PoE |
Porta 1 16 |
|
Pin alimentação |
1/2( )3/6 (-) 4/5( )7/8 (-) |
|
Poder máximo pelo porto |
90W, IEEE 802.3 af/at/bt |
|
Tensão total do PWR / Input |
1200W /(AC100-240V) |
|
Consumo Energia |
À espera <25W, carga completa <1200W |
|
Alimentação |
Fonte de alimentação embutida, AC100-240V 50-60Hz, 6.6A x 2 |
