10G uplink Switch PoE gerenciado L2 de 36 portas-Switch PoE

10G uplink Switch PoE gerenciado L2 de 36 portas

Modelo： ONV-POE56036PFM

L2 gerenciado PoE fiber switch com 24*10/100/1000M portas RJ45 e 8*100/1000M SFP fibra combo portas e 4*1/10G uplink portas de fibra SFP. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação 400W incorporado e instalação do armário 1U/19 ".

Quero fazer um inquérito para

Síntese
Especificação técnica

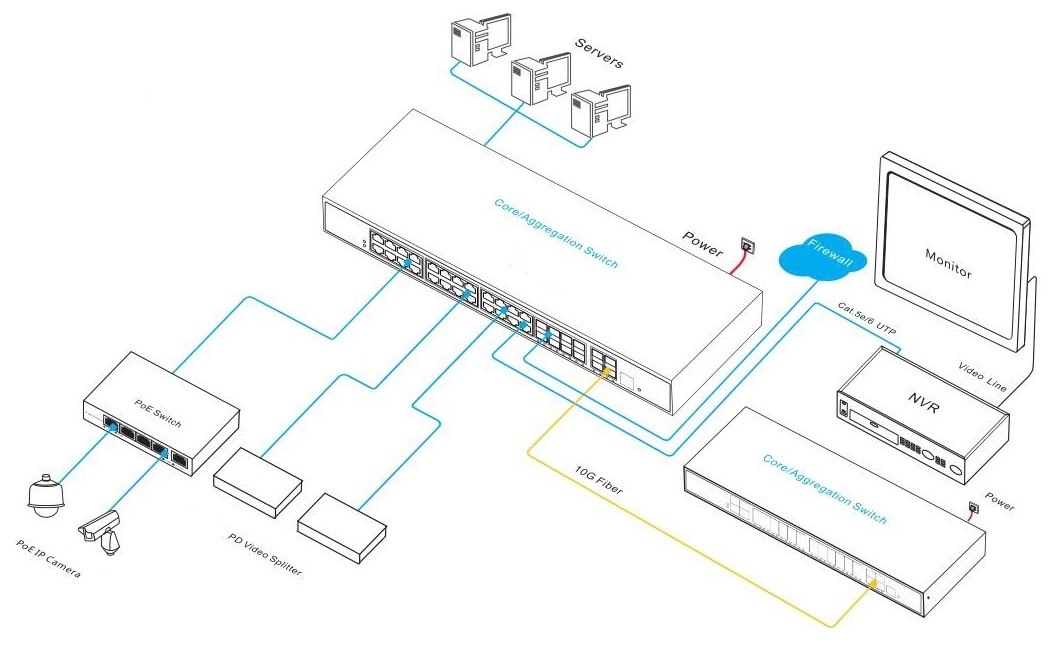

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-POE56036PFM é um 10G uplink L2 +PoE gerenciadoFibraInterruptor desenvolvido independentemente pela ONV. Possui portas RJ45 adaptáveis 24*10/100/1000Base-T e porta combinada de fibra 8*100/1000Base-X SFPSE 4*1/10GUplinkSFP + fibra portas. A porta 1-24 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única atinge 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Pode fornecer energia para equipamentos terminais PoE, como AP sem fio,Câmera IP, telefone VoIP, intercomunicador de controle de acesso visual etc. através de um cabo de rede para atender ao ambiente de rede que precisa de uma fonte PoE de alta densidade. É adequado para hotéis, campi, dormitórios de fábricas e pequenas e médias empresas.

O ONV-POE56036PFM tem função de gerenciamento de rede completa L2 +, suporta gerenciamento IPV4/ IPV6, encaminhamento de rota estática, mecanismo completo de proteção de segurança, política ACL/QoS completa e funções VLAN ricas e é fácil de gerenciar e manter. Suporta vários protocolos de rede redundância STP/RSTP/MSTP (<50ms) e (ITU-T G.8032)ERPS (<20ms)Para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir comunicação ininterrupta importante para aplicativos. De acordo com os requisitos reais do aplicativo, você pode configurar vários serviços de aplicativos, como gerenciamento de energia PoE, controle de tráfego de porta, divisão VLAN e SNMP por meio do modo de gerenciamento da rede Web.

CARACTERÍSTICA

Acesso do gigabit, uplink 1/10G SFP + fiber port

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBPressão.

◇Suporta porta porta Gigabit RJ45 e uplink 1/10G SFP + combinação de porta de fibra, que permite aos usuários construir flexivelmente redes para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇24* 10/100/1000Base-T RJ45Suporte a energia PoE para atender às necessidades de monitoramento de segurança, sistema de teleconferência, cobertura sem fio e outros cenários.

◇A porta PoE suporta o mecanismo prioritário. Quando a energia restante é insuficiente, a energia da porta de alta prioridade é dada prioridade para evitar a sobrecarga do dispositivo.

Segurança

◇Porto isolamento e tempestade controle.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

ForteBUsinessPBalançoCAptidão

◇Suporte ERPS ring network e STP/RSTP/MSTP para eliminar loops de camada 2 e realizar backup de link.

◇Suporte IEEE802.1Q VLANPor exemplo,Os usuários podem dividir flexivelmente a configuração VLAN, Voice VLAN e QinQ de acordo com suas necessidades.

◇Suporte estáticoE agregação dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, porta-baseado, 802.1P-baseado e DSCP-baseado três modos da prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, Link e PoE.

◇Fonte de alimentação auto-desenvolvida, alta redundância, fornecendo uma saída de energia PoE estável e de longo prazo.

◇Baixo consumo de energia, com ventilador, casca metálica de aço galvanizado e excelente dissipação de calor para garantir a operação estável do interruptor.

Gestão fácil O & M

◇HTTPS, SSLV3, SSHV1/V2Por exemplo,E outros métodos de criptografia mais seguros no gerenciamento-A.

◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.

◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.

◇Vários métodos de gerenciamento e manutenção, como gerenciamento de rede Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

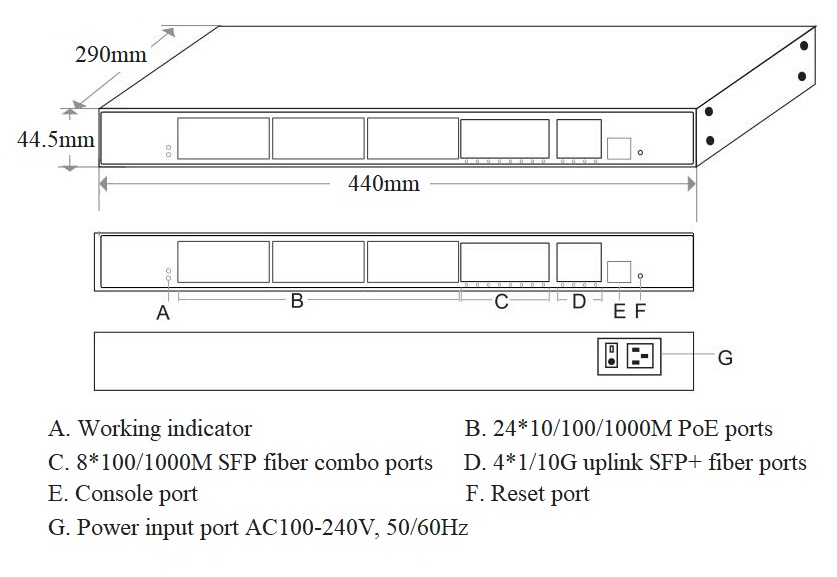

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte de alimentação incorporado
ONV-POE56036PFM	L2 + gerenciado PoE fiber switch com 2410/100/1000M portas RJ45 e 8100/1000M SFP fibra combo portas e 4*1/10G uplink SFP + portas de fibra. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário.	400W
ONV-POE56036PFM-at		600W
Nota:O módulo óptico não está incluído e precisa de ser comprado.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Interruptor PoE gerenciado L2 + de 36 portas 10G uplink	1	CONJUNTO
	Cabo alimentação CA	1	PC
	Linha RJ45-DB9	1	PC
	Kits montagem	1	CONJUNTO
	Guia do usuário	1	PC
	Cartão Garantia	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25G Módulo Ótico	2630	Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2632	Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2613-R	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T-SC	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente.	PC
	2613-R-SC	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente.	PC
Módulo Potência	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45.	PC
10G Óptica Módulo	6630	Módulo óptico SFP +, fibra dupla 850nm do multi-modo 10G, distância de transmissão: 300m, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832	Módulo ótico de SFP +, fibra dupla 1310nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832 33	Módulo ótico de SFP +, fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832 27	Módulo ótico de SFP +, fibra TX1270nm/ RX13300nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC

PRODUTO RELACIONADO

Modelo	Descrição
ONV-POE56028PFM	L2 + gerenciado PoE fiber switch com 2410/100/1000M portas RJ45 e 41/10G uplink SFP + portas de fibra. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação 400W incorporado e instalação do armário 1U/19 ”.
ONV-POE56052PFM	L2 + gerenciado PoE fiber switch com 4810/100/1000M portas RJ45 e 41/10G uplink SFP + portas de fibra. A porta 1-48 pode suportar o padrão IEEE 802.3 af/at PoE. É fonte de alimentação 600W incorporado e 1U/19 "instalação do armário.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-POE56036PFM	ONV-POE56036PFM-at
Características Interface
FixoPOrt	1 * porto do console RS232 (115200,N,8,1) 41/10G uplink SFP fibra portas (dados) 2410/100/1000Base-T PoE portas (dados/potência) 8*100/1000Base-X SFP fibra portas combinadas (dados)
Porta Ethernet	O porto 1-24 pode apoiar 10/100/1000BaseT auto-detecção, completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Expansão Porto Fibra Óptica	Turbo overclocking 2.5G expansão módulo óptico e anel rede
Cabo óptico/distância	Multi-modo: 850nm/ 0-500m, 0-300m(10G), Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	128Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	95,23Mpps
CPU	800MHz
DRAM	1Gbit
FLASH	128Mbit
MAC	16K
Memória Buffer	12MBit
JumboFRamé	12000 bytes
LED Indicador	Alimentação: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link/Act (amarelo), PoE: PoE (verde), Porta de fibra: L/A (verde)
Redefinir interruptor	Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica
PoE & Alimentação
POEPorto	Porta 1 24
POEGestão	PoE exibição do status de trabalho, Porto PoE on/off, af/at distribuição de energia
Pin alimentação	1/2( ) 3/6(-)
Máximo Poder Por Porta	30W, IEEE 802.3 af/às
Tensão total do PWR / Input	400W/ (AC100-240V)	600W/ (AC100-240V)
Consumo Energia	À espera <20W, carga completa <380W	Standby<22W, carga completa <600W
Alimentação	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 5.0A	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 6.6A
Parâmetro físico
Operação TEMP/Umidade	-20 ~ + 55 °C, 5% ~ 90% RH Sem condensação
Armazenamento TEMP/Umidade	-40 ~ + 75 °C, 5% ~ 95% RH Sem condensação
Dimensão	44029044,5 milímetros
Peso líquido/bruto	4,1 kg/4,9 kg	4,4 kg/5,3 kg
Instalação	Desktop, 1U/19 "armário
Certificação & garantia
Proteção contra raios	Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS
Garantia	3 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Controle do fluxo IEEE802.3x (full duplex) Porta exceção proteção mecanismo Gestão do fluxo em tempo real do porto (intervalo do fluxo) Transmitir supressão tempestade com base na taxa portuária Diagnóstico digital do tempo real do módulo DDMI do porto ótico SFP Configuração e status do porto EEE Green Ethernet Energy-Saving Limite a taxa de tráfego de pacotes de entrada e saída, com mini granularidade é 16Kbps e max 1Gbps
L3Característica	Roteamento estático IPv4/IPv6, máximo 128 entradas, gerenciamento de pilha dupla L2 rede gestão função, ARP protocolo, max 1024 entradas
VLAN	VLAN baseado no MAC, VLAN baseado no protocolo Configuração da porta do protocolo Access, Trunk, Hybrid e GVRP VLAN (4K) VLAN baseado na porta, IEEE802.1q, Voz VLAN, configuração QinQ
Agregação portuária	Agregação dinâmica LACP, agregação estática Max 14 agregação grupos e max 8 portas por grupo.
Spanning Tree	STP BPDU Guard, filtragem BPDU e encaminhamento BPDU STP(IEEE802.1d),RSTP(IEEE802.1w),MSTP(IEEE802.1)
Protocolo rede anel ERPS	Suporte ERPS anel rede, recuperação tempo inferior a 20ms, ITU-T G.8032
Multicast	MLD Snooping, Multicast VLAN Logout rápido do usuário, MVR (Multicast VLAN Registration) IGMP Snooping v1/v2/v3 e 1024 grupos multicast no máximo
Espelhamento	Espelhamento bidirecional do tráfego para portas básicas Suporta espelhamento de 1 a múltiplo, suporta até 4 sessões de portas
QoS	Algoritmo de agendamento (SP, WRR, SP WRR) Limitação de taxa baseada em fluxo, filtragem de pacotes baseada em fluxo Redirecionamento baseado em fluxo, filas 8 * Output de cada porta 802.1p/ DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação
LCA	Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.
Segurança	Certificação IEEE802.1X baseada em porto Porta transmissão mensagem supressão SSL garante a transmissão dos dados Anti-DoS ataque, IP fonte endereço proteção Porto isolamento, ARP intrusão detecção função Limite do número de endereços MAC aprendidos Certificação AAA & RADIUS, endereço MAC buraco negro Gerenciamento hierárquico do usuário e proteção por senha SSH 2.0 fornece um canal criptografado seguro para login do usuário Hospedar dados backup mecanismo, ARP mensagem taxa limitando função
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP
Gestão	Relógio NTP, Link Layer Discovery Protocol (LLDP) Registo do trabalho do sistema, gestão da rede Web (https) SNMP V1/V2/V3, Ver CPU estado de utilização em tempo real Uma recuperação do clique, detecção do Ping, verificação do estado do cabo ONV NMS plataforma cluster gestão (LLDP SNMP) Console/ AUX Modem/ Telnet/ SSH2.0 e configuração CLI FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
