VISÃO GERAL
OONV-POE31024PFMÉ Gigabit uplink L2 gerenciado PoE fibra switch desenvolvido independentemente pela ONV. Tem24* 10/100M RJ45 portos e 2*10/100/1000MUplinkRJ45PortosE 2 *100/1000M uplinkSFPFibraPortas combinadas. Porta 1-24Pode suportar IEEE 802.3 af/at PoE padrão e potência PoE de porta única até 30W. Cada porto apoia a transmissão da fio-velocidade.

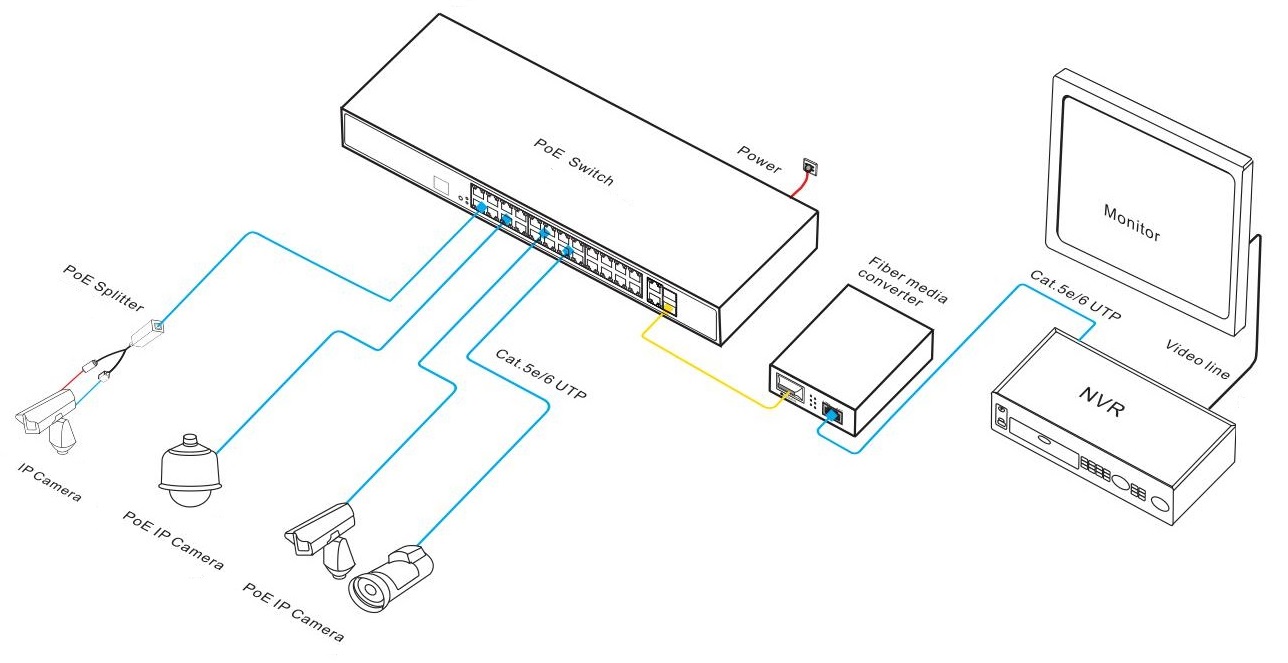

OONV-POE31024PFMAdota uma nova geração de plataformas de hardware e software de alto desempenho para fornecer portas de acesso e uplink 100M flexíveis e econômicas. Ele suporta mecanismos de proteção de segurança completos, políticas ACL/QoS completas e funções VLAN flexíveis e é fácil de gerenciar e manter. Os dispositivos de alimentação PoE podem detectar e identificar automaticamente o equipamento receptor de energia que atende ao padrão e fornece energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmera IP, VoIP e intercomunicador visual inteligente através do cabo de rede, e atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para hotéis, campi, parques, atrações, supermercados, bairros de fábricas e pequenas e médias empresas para formar uma rede econômica.
CARACTERÍSTICA
100M acesso, uplinkPorta combinada Gigabit TP/SFP
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base em contrapressão.
◇Suporta porta porta Ethernet 10/100M e combinação de portas combo Gigabit TP/SFP, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.
Fonte alimentação Smart PoE
◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.
◇Porta PoE suporte prioridade. Quando a energia restante é insuficiente, a prioridade é dada para garantir o fornecimento de energia de portas de alta prioridade para evitar sobrecarga do equipamento.
◇PoE gerenciamento remoto rede. Através da função do gerenciamento da rede, você pode verificar o POE o poder do porto, define o poder do porto, e realiza o agendamento automático do porto 7*24h, etc.
◇24* As portas 10/100Base-TX RJ45 suportam a fonte de alimentação PoE para atender às necessidades de monitoramento de segurança, sistemas de teleconferência, cobertura sem fio e outros cenários.
Capacidade forte do processamento do negócio
◇Apoie STP/RSTP/MSTP, elimine laços da camada 2, e realize o backup do link.
◇IEEE 802.1Q VLAN, os usuários podem dividir VLAN de acordo com as necessidades, e apoiar a configuração QinQ.
◇Agregação estática e agregação dinâmica, aumentar a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.
◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, SP WRR.
◇Suporte ACL para filtrar pacotes de dados configurando regras correspondentes, operações de processamento e permissões de tempo e fornecer estratégias flexíveis de controle de acesso à segurança.
◇Suporte IGMPV1/V2/V3Protocolo multicast e IGMP Snooping atende às necessidades de multi-terminal de alta definição de videovigilância e acesso a videoconferência.
Segurança
◇Porto isolamento e tempestade controle.
◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.
◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.
Estável e confiável
◇CCC,CE, FCC, RoHS.
◇O painel amigável pode mostrar o status do dispositivo através do indicador LED de PWR, PoE, Link.
◇Usar fonte de alimentação auto-desenvolvida com design de alta redundância fornece saída de energia PoE estável e de longo prazo.
◇Baixo consumo de energiaComFã, embalagem galvanizada do metal do aço,EExcelente dissipação de calor para garantir o funcionamento estável do interruptor.
Gestão fácil O & M
◇Monitoramento CPUEMonitoramento memória.
◇HTTPS, SSLV3, SSH V1/V2 e outros métodos de criptografia tornam o gerenciamento mais seguro.
◇RMON, logs do sistema e estatísticas de tráfego portuário facilitam a otimização e transformação da rede.
◇O LLDP facilita o sistema de gerenciamento de rede para consultar e determinar o status de comunicação do link.
◇Gerenciamento de rede web, SNMP (V1/V2/V3) e outros métodos diversificados de gerenciamento e manutenção.

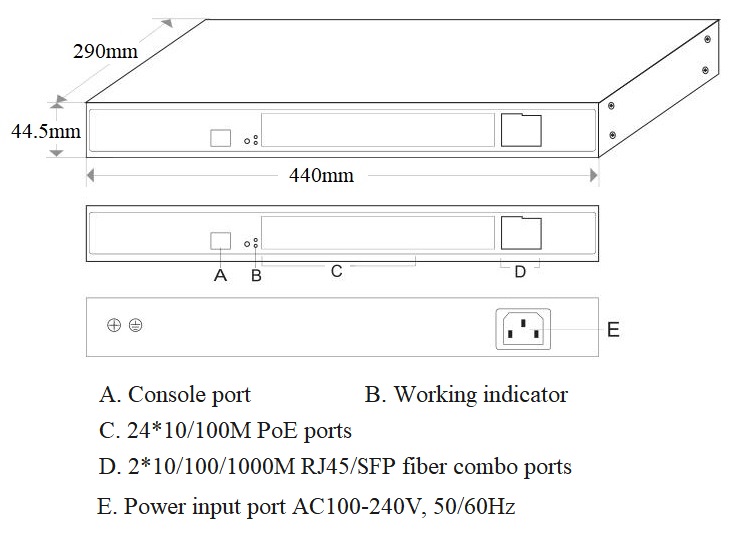

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte de alimentação incorporado |
|
ONV-POE31024PFM |
L2 gerenciado PoE fiber switch com 24*10/100M portas RJ45 e 2*10/100/1000M portas RJ45E2*100/1000M uplink SFP fibra combo portas. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário. |
400W |
|
ONV-POE31024PFM-at |
600W |
|
|
Nota:O módulo óptico não está incluído e precisa de ser comprado. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Switch PoE gerenciado uplink gigabit de 26 portas |
1 |
CONJUNTO |
|
|
Cabo alimentação CA |
1 |
PC |
|
|
Kits De Montagem (Pendurado Orelha) |
1 |
CONJUNTO |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25G OPtical Módulo
|
2630 |
Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
2632 |
Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2612-T |
Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2613-R |
Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2612-T-SC |
Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2613-R-SC |
Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente. |
PC |
|
|
EnergiaMódulo |
2633 |
1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45. |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-POE31024PFM |
ONV-POE31024PFM-at |
|
Características Interface |
||
|
Porto Fixo |
Portas 24*10/100Base-TX PoE (dados/energia) 2*10/100/1000M uplink portos RJ45 (dados) 2*100/1000M uplink SFP fibra combo portos (dados) |
|
|
Porta Ethernet |
O porto 1-24 pode apoiar 10/100Base-T(X) e o porto 25-26 pode apoiar 10/100/1000Base-T auto-detecção, completo/meio-duplex MDI/ MDI-X auto-adaptação |
|
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
|
Porto fibra óptica |
A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
|
Cabo óptico/distância |
Multi-modo: 850nm /0-550m, Único-modo: 1310nm /0-40km, 1550nm /0-120km. |
|
|
Parâmetro do chip |
||
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
|
Capacidade do interruptor |
14.8Gbps (sem bloqueio) |
|
|
Encaminhamento Taxa @ 64byte |
6,55 Mpps |
|
|
CPU(Hz) |
500M |
|
|
DRAM |
1G |
|
|
FLASH |
256M |
|
|
MAC |
8K |
|
|
Memória Buffer |
4,1 M |
|
|
Quadro Jumbo |
10K |
|
|
Indicador LED |
Potência: PWR (verde), Dados: Link (amarelo), PoE: PoE (verde), Velocidade: SPD (verde) |
|
|
PoE & Alimentação |
||
|
Porto PoE |
Porta 1 24 |
|
|
Gestão PoE |
PoE trabalho e programação do tempo, atraso do poder começam Port PoE output power alocamento, Port PoE working status display |
|
|
Pin alimentação |
1/2(+) 3/6(-) |
|
|
Poder máximo pelo porto |
30W, IEEE 802.3 af/às |
|
|
Tensão total do PWR / Input |
400W (AC100-240V) |
600W (AC100-240V) |
|
Consumo Energia |
Standby<18W, carga máxima <380W |
Em espera <25W, carga máxima <600W |
|
Alimentação |
Construído na fonte de alimentação, AC100 ~ 240V 50-60Hz, 5.0A |
Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 6.6A |
|
Parâmetro físico |
||
|
Operação TEMP/Umidade |
-20 °C ~ + 55 °C, 5% ~ 90% RH Sem condensação |
|
|
Armazenamento TEMP/Umidade |
-40 °C ~ + 75 °C, 5% ~ 95% RH Sem condensação |
|
|
Dimensão (L * W * H) |
440*290*44,5 milímetros |
|
|
Peso líquido/bruto |
3,6 kg/4,5 kg |
3,9 kg/4,8 kg |
|
Instalação |
Desktop, fixado na parede, 19 polegadas 1U armário |
|
|
Certificação & garantia |
||
|
Proteção contra raios |
Proteção do relâmpago do porto: 4KV 8/20us, nível da proteção: IP30 |
|
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS |
|
|
Garantia |
3 anos, manutenção vitalícia. |
|
|
Recurso Gerenciamento Rede |
||
|
Interface |
Controle do fluxo IEEE 802.3x (Full duplex) Transmita controle contra tempestades baseado na velocidade do porto Limite a velocidade do tráfego da mensagem na granularidade de entrada e saída das portas mini é 64Kbps |
|
|
VLAN |
4K VLAN baseado na porta, IEEE802.1q Configuração QinQ, VLAN baseada no protocolo |
|
|
Agregação portuária |
Suporte LACP, agregação manual Max 13 agregação grupos e 8 portas por grupo |
|
|
Spanning Tree |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
|
Multicast |
MLD Snooping, Multicast VLAN IGMP Snooping v1/v2/v3, Max 64 grupos multicast, saída rápida |
|
|
Espelhamento |
Tráfego bidirecional espelhando portas básicas |
|
|
QoS |
Diff-Serv QoS, Prioridade marca/observação Algoritmo de agendamento (SP, WRR, SP WRR) 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/ DSCP |
|
|
LCA |
L2-L4 função de filtragem de pacotes, combinando os primeiros 80 bytes do pacote, com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP, VLAN Aguarde para definir o ACL. |
|
|
Segurança |
Porto isolamento, porta transmitir tempestade supressão Porta o emperramento do MAC, função obrigatória do porto do MAC do IP |
|
|
DHCP |
Cliente DHCP, Snooping DHCP, Relé DHCP |
|
|
Gestão |
NTP, recuperação de uma chave, SNMP V1/V2/V3 Registo do trabalho do sistema, Web Network Management (Https) |
|
