10G uplink switch PoE gerenciado L2 de 52 portas

Modelo： ONV-POE56052PFM

L2 gerenciado PoE switch com 48*10/100/1000M portas RJ45 e 4*1/10G uplink portas de fibra SFP. A porta 1-48 pode suportar o padrão IEEE 802.3 af/at PoE. É fonte de alimentação 600W incorporado e 1U/19 "instalação do armário.

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

OONV-POE56052PFMÉUm uplink 10GPoE gerenciadoFibraInterruptor desenvolvido independentemente pela ONV. Tem48* 10/100/1000Base-TAdaptávelRJ45PortosE4*1/10GUplink SFP + fibra portas. Porta 1 48Pode suportar IEEE 802.3 af/at padrão PoE, e a potência PoE de porta única atinge 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmera IP, telefone VoIP, intercomunicador de controle de acesso visual etc., através de um cabo de rede, para atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para hotéis, campi, dormitórios de fábricas e pequenas e médias empresas.

OONV-POE56052PFMTemL2 +Função de gerenciamento de rede, suporta gerenciamento IPV4/ IPV6, encaminhamento de rota estática, mecanismo completo de proteção de segurança, política ACL/QoS completa e funções VLAN ricas e é fácil de gerenciar e manter. Suporta múltiplos protocolos de rede redundância STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir comunicação ininterrupta importante para aplicativos. De acordo com os requisitos reais do aplicativo, você pode configurar vários serviços de aplicativos, como gerenciamento de energia PoE, controle de tráfego de porta, divisão VLAN e SNMP, por meio do modo de gerenciamento de rede Web.

CARACTERÍSTICA

Gigabit wIraSMijouAcesso, uplink 1/10G SFP + fiber port

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBPressão.

◇SSuporte GigabitRJ45PortoEUplink1/10GFibra SFPPortoCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇48* 10/100/1000Base-T RJ45Suporte a energia PoE para atender às necessidades de monitoramento de segurança, sistema de teleconferência, cobertura sem fio e outros cenários.

◇A porta PoE suporta o mecanismo prioritário. Quando a energia restante é insuficiente, a energia da porta de alta prioridade é dada prioridade para evitar a sobrecarga do dispositivo.

Segurança

◇Suporte porta isolamento e porta transmissão tempestade supressão.

◇Apoie o emperramento do MAC do porto e o IP MAC Funções obrigatórias do porto.

◇Suporta autenticação 802.1X, fornece função de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

ForteBUsinessPBalançoCAptidão

◇Suporte ERPS ring network e STP/RSTP/MSTP para eliminar loops de camada 2 e realizar backup de link.

◇Suporte IEEE802.1Q VLANPor exemplo,Os usuários podem dividir flexivelmente a configuração VLAN, Voice VLAN e QinQ de acordo com suas necessidades.

◇Suporte estáticoE agregação dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, porta-baseado, 802.1P-baseado e DSCP-baseado três modos da prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, Link e PoE.

◇Fonte de alimentação auto-desenvolvida, alta redundância, fornecendo uma saída de energia PoE estável e de longo prazo.

◇Baixo consumo de energiaCom ventilador, caixa de aço galvanizado e excelente dissipação de calor para garantir a operação estável do interruptor.

Gestão fácil O & M

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.

◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.

◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.

◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

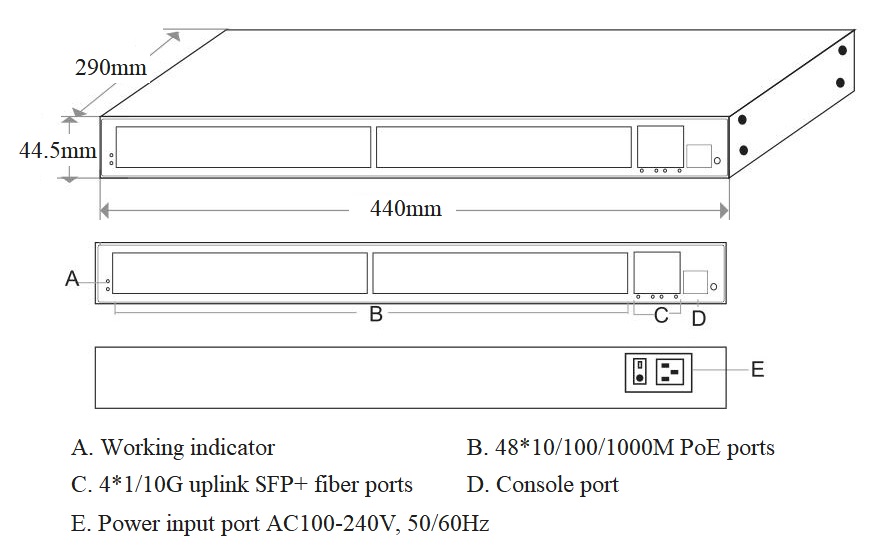

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte de alimentação incorporado
ONV-POE56052PFM	L2 + gerenciado PoE switch com 4810/100/1000M portas RJ45 e 41/10G uplink SFP + portas de fibra. A porta 1-48 pode suportar o padrão IEEE 802.3 af/at PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário.	600W
Nota:O módulo óptico não está incluído e precisa de ser comprado.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Interruptor PoE gerenciado uplink de 52 portas 10G	1	Definir
	Cabo alimentação CA	1	PC
	RJ45-DB9 Cabo adaptador	1	PC
	Kits De Montagem (Pendurado Orelha)	1	Definir
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
Módulo óptico 1.25G	2630	Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2632	Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2613-R	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T-SC	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente.	PC
	2613-R-SC	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente.	PC
Módulo Potência	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45.	PC
10GÓpticaMódulo	6630	Módulo óptico SFP +, fibra dupla 850nm do multi-modo 10G, distância de transmissão: 300m, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832	Módulo ótico de SFP +, fibra dupla 1310nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832 33	Módulo ótico de SFP +, fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832 27	Módulo ótico de SFP +, fibra TX1270nm/ RX1330nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC

PRODUTO RELACIONADO

Modelo	Descrição
ONV-POE56028PFM	Comutador PoE gerenciado L2 + com portas RJ45 2410/100/1000M e portas de fibra SFP + de uplink 41/10G. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação 400W incorporado e instalação do armário 1U/19 ”.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-POE56052PFM
Características Interface
FixoPOrt	1 * porto do console RS232 (115200,N,8,1) 41/10G uplink SFP fibra portas (dados) 4810/100/1000Base-T PoE portas (dados/potência)
Porta Ethernet	O porto 1-48 pode apoiar 10/100/1000Base-T auto-detecção, completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Expansão Porto Fibra Óptica	Turbo overclocking 2.5G expansão módulo óptico e anel rede
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, 0-300m(10G), Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Modo Encaminhamento	Loja e frente (velocidade completa do fio)
Capacidade do interruptor	216Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	131Mpps
CPU	Núcleo duplo 1G
DRAM	2G
FLASH	256M
MAC	32K
Memória Buffer	16M
Quadro Jumbo	12K
LED Indicador	Sistema: SYS (verde), PoE: PoE (verde), Rede: Link (amarelo), Porta de fibra: L/A (verde)
Redefinir interruptor	Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica
PoE & Alimentação
POEPorto	Porta 1 48
POEGestão	PoE exibição do status de trabalho, Porto PoE on/off, af/at distribuição de energia
Pin alimentação	1/2( ) 3/6(-)
Máximo Poder Por Porta	30W, IEEE 802.3 af/às
Consumo Energia	Em espera <30W, carga total <600W
Alimentação	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 6.6A
Parâmetro físico
Operação Temp/Umidade	-20 °C ~ 55 °C, 5% ~ 90% RH sem condensação.
Temp/umidade do armazenamento	-40 °C ~ + 75 °C, 5% ~ 95% RH sem condensação.
Dimensões(L * A * A)	44029044,5 milímetros
Peso líquido/bruto	4,8 kg/5,7 kg
Instalação	Desktop, 1U/19 "armários
Certificado & garantia
Proteção contra raios	Proteção contra luz: 4KV 8/20us, Proteção: IP30
Certificado	CCC, marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC Parte 15, RoHS.
Garantia	Três anos, tivemos uma vida inteira.
Recurso Gerenciamento Rede
Interface	Controle do fluxo IEEE802.3x (full duplex) Porta exceção proteção mecanismo Gestão do fluxo em tempo real do porto (intervalo do fluxo) Transmitir supressão tempestade com base na taxa portuária Diagnóstico digital do tempo real do módulo DDMI do porto ótico SFP Configuração e status do porto EEE Green Ethernet Energy-Saving Limite a taxa de tráfego de pacotes de entrada e saída, com mini granularidade é 16Kbps e max 1Gbps
L3 Característica	RIPv1/v2, RIPng, OSPFv1/v2, OSPFv3 Roteamento estático IPv4 /IPv6, máximo 128 entradas, gerenciamento de pilha dupla L2 rede gestão função, ARP protocolo, max 1024 entradas
VLAN	VLAN baseado no MAC, VLAN baseado no protocolo Configuração da porta do protocolo Access, Trunk, Hybrid e GVRP VLAN (4K) VLAN baseado na porta, IEEE802.1q, Voz VLAN, configuração QinQ
Agregação portuária	LACP, agregação estática, Max 26 grupos de agregação e max 8 portas por grupo.
Spanning Tree	STP BPDU Guard, filtragem BPDU e encaminhamento BPDU STP(IEEE802.1d),RSTP(IEEE802.1w),MSTP(IEEE802.1)
ERPS Ring Network	Suporte ERPS anel rede, tempo de recuperação é inferior a 20ms, ITU-T G.8032
Multicast	MLD Snooping, Multicast VLAN Logout rápido do usuário, MVR (Multicast VLAN Registration) IGMP Snooping v1/v2/v3 e 1024 grupos multicast no máximo
Espelhamento	Espelhamento bidirecional do tráfego para portas básicas Suporta espelhamento de 1 a múltiplo, suporta até 4 sessões de portas
QoS	Algoritmo de agendamento (SP, WRR, SP WRR) Limitação de taxa baseada em fluxo, filtragem de pacotes baseada em fluxo Redirecionamento baseado em fluxo, filas 8 * Output de cada porta 802.1p/ DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação
LCA	Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.
Segurança	Autenticação IEEE802.1X baseada porta SSL garante a transmissão dos dados Função obrigatória do quadrilátero de portas do MAC VLAN do IP Função IP Source Guard, certificação AAA e RADIUS Anti ataque DoS, Port transmitir mensagem supressão Gerenciamento hierárquico do usuário e proteção por senha SSH 2.0 fornece um canal criptografado seguro para login do usuário Hospedar dados backup mecanismo, ARP intrusão detecção função IP fonte endereço proteção, ARP mensagem velocidade limite função Porta isolamento, endereço MAC aprendizagem limite, endereço MAC buraco negro
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP
Gestão	Relógio NTP, Link Layer Discovery Protocol (LLDP) Registo do trabalho do sistema, gestão da rede Web (https) SNMP V1/V2/V3, Ver CPU estado de utilização em tempo real Uma recuperação do clique, detecção do Ping, verificação do estado do cabo ONV NMS plataforma cluster gestão (LLDP SNMP) Console/ AUX Modem/ Telnet/ CLI linha comando configuração FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
