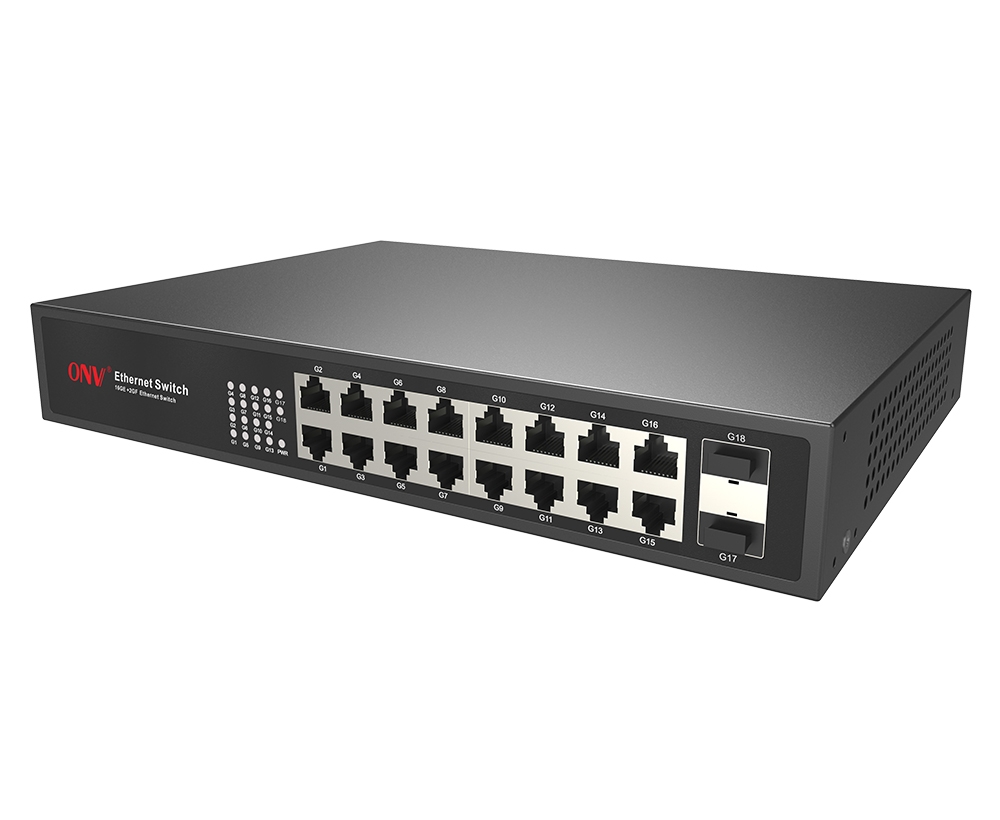

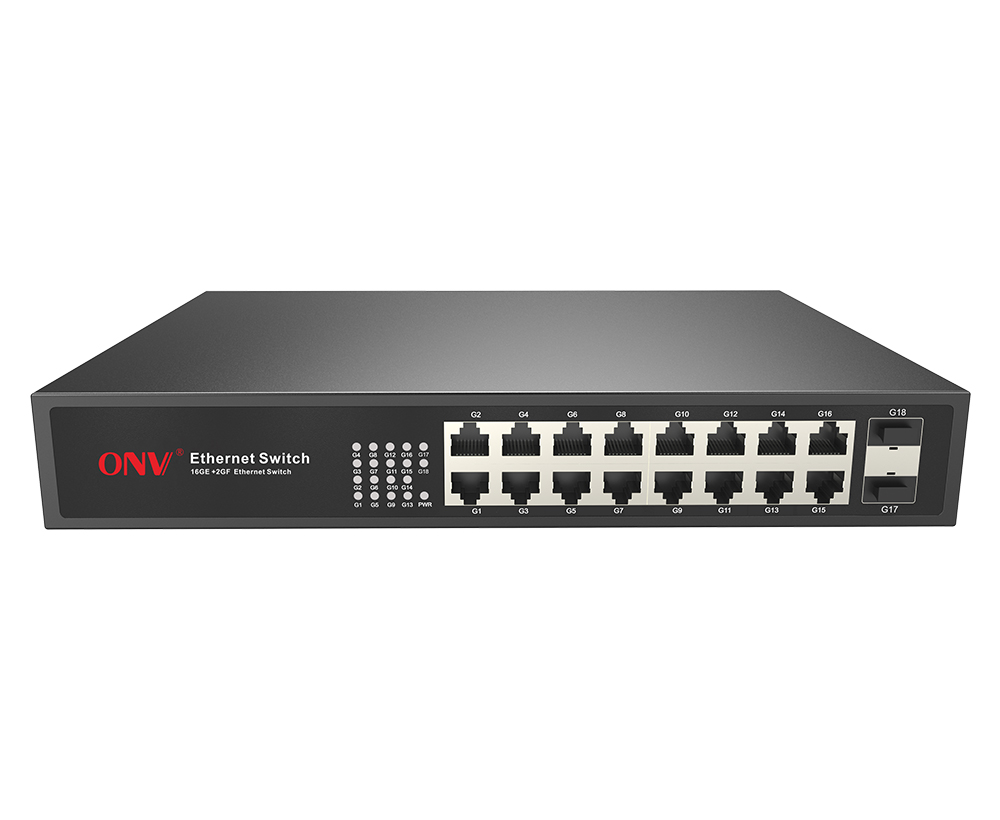

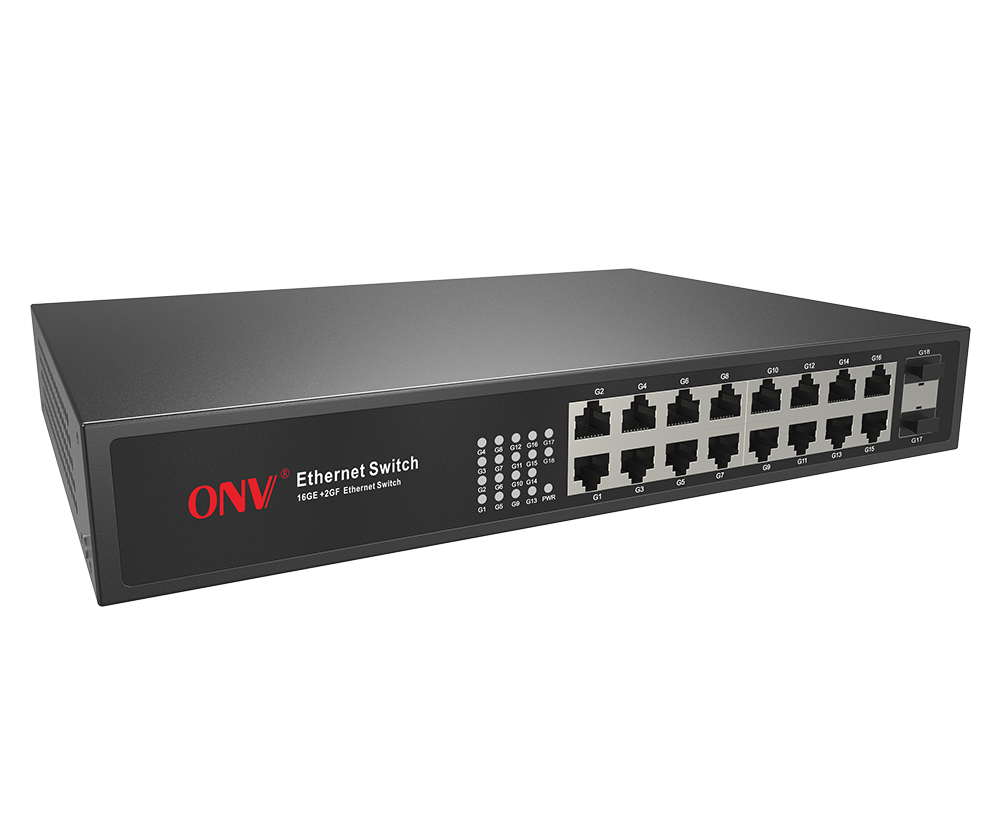

Switch Ethernet Gigabit de 18 portas

Modelo： ONV-H3218F

Switch Ethernet não gerenciado com portas RJ45 16*10/100/1000M e portas de fibra SFP 2*1000M. É fonte de alimentação 30W incorporado e instalação do armário 1U/19 ".

Quero fazer um inquérito para

Síntese
Especificação técnica

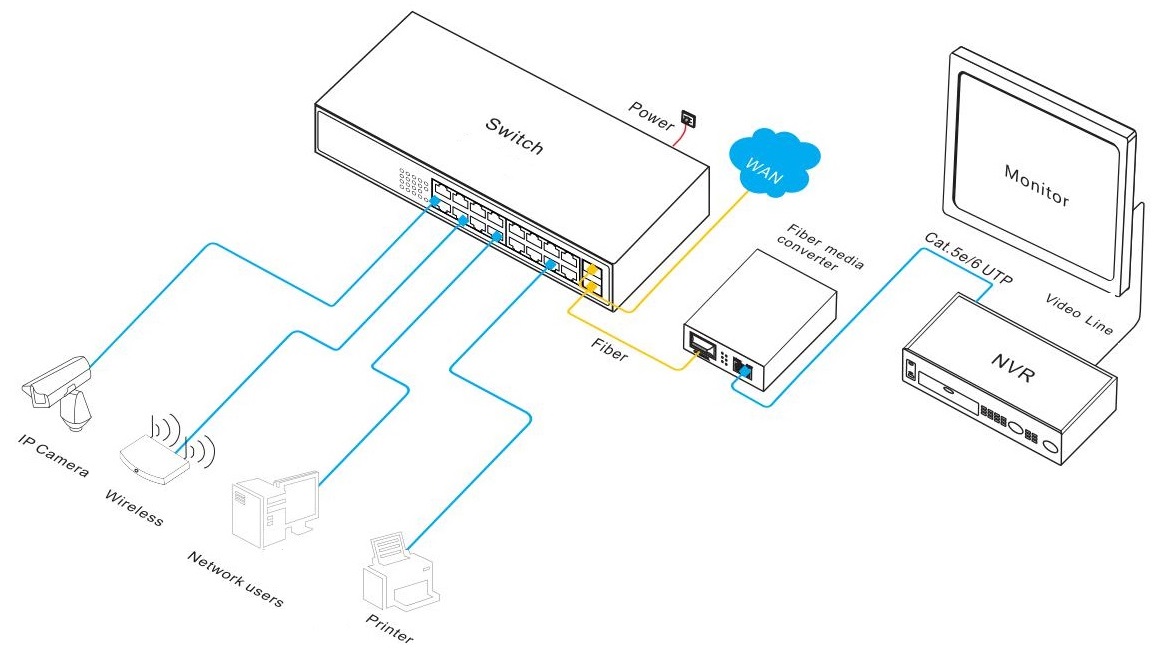

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-H3218F é um switch gigabit Ethernet desenvolvido independentemente pela ONV. Possui portas RJ45 adaptáveis de 16*10/100/1000M e portas de fibra 2*1000M SFP. A porta combinada RJ45 e SFP não pode ser afetada pelo meio de transmissão, realizando conexão conveniente e expansão da rede. O esquema do grande backplane e grande chip de comutação de cache é preferido para melhorar a taxa de encaminhamento de arquivos grandes e efetivamente resolver os problemas de congelamento de vídeo e perda de imagem no ambiente de vigilância de alta definição. É adequado para hotéis, bancos, campi, bairros de fábrica e pequenas e médias empresas para estabelecer uma rede econômica. Modo não gerenciado, plug and play, sem configuração, simples e conveniente de usar.

CARACTERÍSTICA

Taxa do gigabit, transmissão de alta velocidade

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.

◇SSuporteGigabitRJ45PortoESFP fibra pOrtCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

SMesaANdREliable

◇CCC, CE.FCC, RoHS.

◇Plug and play, nenhuma configuração, simples e conveniente.

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de Link/Ato ePWR.

◇Fonte de alimentação auto-desenvolvida, projeto alto da redundância, fornecendo um longo-Termo e potência estável.

◇Baixo consumo de energiaComVentiladorPor exemplo,Aço galvanizado metalHabitação,E dissipação de calor excelente para assegurar a operação estável do interruptor.

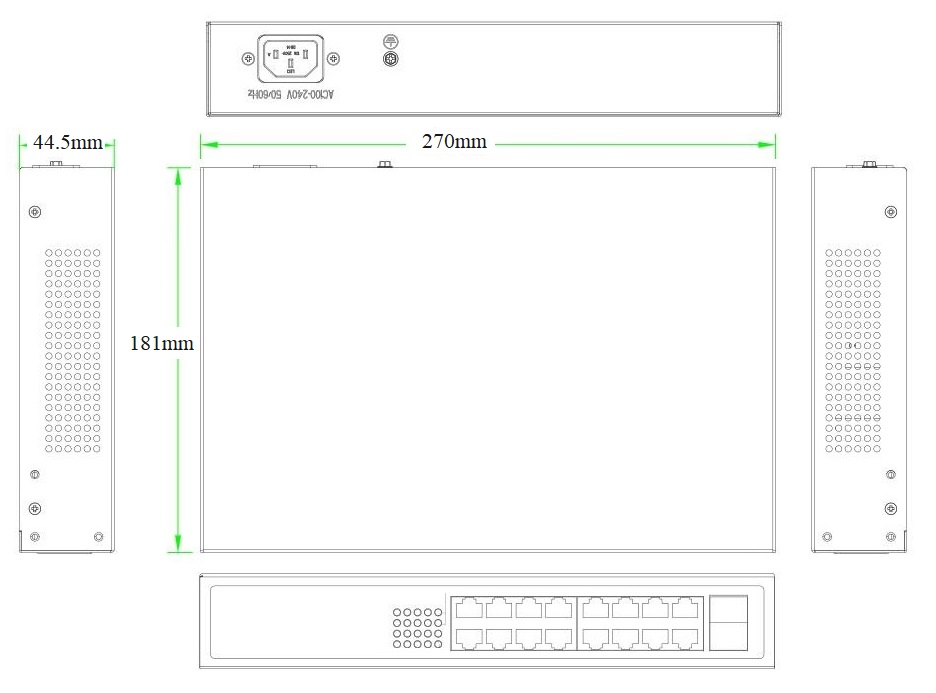

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte de alimentação incorporado
ONV-H3218F	Switch Ethernet não gerenciado com portas RJ45 1610/100/1000M e portas de fibra SFP 21000M. É fonte de alimentação incorporado e 1U/19 "instalação do armário.	30W
ONV-H3226F	Switch Ethernet não gerenciado com portas RJ45 2410/100/1000M e portas de fibra SFP 21000M. É fonte de alimentação incorporado e 1U/19 "instalação do armário.	30W
Nota:O módulo óptico não está incluído e precisa de ser comprado.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Switch Gigabit Ethernet de 18 portas	1	CONJUNTO
	Cabo alimentação CA	1	PC
	Kit montagem	1	CONJUNTO
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25G OPtical Módulo	2630	Módulo óptico SFP, 1.25G multi-Fibra dupla 850nm do modo, transmissão distância: 550mPor exemplo,Interface LC, suporta função DDM e hot plugging.	PC
	2632	Módulo óptico SFP, 1.25G único-Fibra dupla 1310nm do modo, transmissão distância: 20kmPor exemplo,Interface LC, suporta função DDM e hot plugging.	PC
	2612-T	Módulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20kmPor exemplo,Interface LC, suporta função DDM e hot plugging.	PC
	2613-R	Módulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20kmPor exemplo,Interface LC, suporta função DDM e hot plugging.	PC
	2612-T-SC	Módulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km, SInterface C, suporta função DDM e hot plugging.	PC
	2613-R-SC	Módulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km, SInterface C, suporta função DDM e hot plugging.	PC
EnergiaMódulo	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45.	PC

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-H3218F	ONV-H3226F
Características Interface
Porto Fixo	1610/100/1000Base-T RJ45 portos (dados) 2 1000Base-X uplink SFP fibra portas (dados)	2410/100/1000Base-T RJ45 portos (dados) 2 1000Base-X uplink SFP fibra portas (dados)
Porta Ethernet	Porto 1-16/ 1-24 pode suportar 10/100/1000Base-T auto-detecção, full/ half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	O porto de fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-TX, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	48Gbps (sem bloqueio)	52Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	26,78 Mpps	38,69 Mpps
MAC	8K
Memória Buffer	4M
Indicador LED	Potência: PWR (verde), Rede: Link/Act (verde)
Alimentação
Tensão total do PWR / Input	30W/ (100-240V)
Consumo Energia	Standby<7W, carga completa <16W	Standby<8W, carga completa <20W
Alimentação	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 0.56A
Parâmetro físico
Operação Temp/Umidade
