ONV campus solução sistema de monitoramento para um campus inteligente!
[Abstract]:



Com o desenvolvimento da educação na China, a escala da escola vem se expandindo, a densidade de alunos se concentrou e o grau de abertura escolar e os serviços de logística tornaram-se cada vez mais altos. Melhorar a proteção da segurança do distrito escolar e responder a incidentes repentinos em grupo e reduzir a violência escolar tornaram-se tarefas-chave. A solução de vigilância de segurança da Optical Network Video visa a pesquisa de sistemas de vigilância por vídeo em campi inteligentes, que podem efetivamente melhorar o gerenciamento e a segurança da ciência do campus.




ONV campus security monitoring system solution for a smart campus

Introdução do Projeto

A Escola Secundária Afiliada da NUA é afiliada à Universidade de Artes de Nanjing. Está localizado na Universidade de Artes de Nanjing. Foi fundada em 1958, com 25 mil metros quadrados e 20 aulas. Tem ensino moderno completo e instalações vivas. O sistema de vigilância por vídeo da rede óptica foi estacionado no campus um após o outro, tornando-se um importante meio técnico para o campus fazer um bom trabalho na segurança do campus.

AntecedentesNEeds

Devido ao crescente número de pessoas e veículos que entram e saem do campus, a fim de garantir a segurança e a segurança dos alunos, surgiram sistemas de videovigilância, sistemas de gerenciamento de veículos e sistemas de gerenciamento de alarmes. Combinado com a plataforma de supervisão abrangente do campus inteligente, a supervisão abrangente e abrangente de todo o campus é realizada. o problema abrangente dos sistemas de segurança tornou-se um sério prejuízo no processo de uso. À medida que mais e mais subsistemas são construídos, cada subsistema opera independentemente e controla, e o fenômeno da ilha de informação é sério e o problema surge gradualmente.

ONV campus security monitoring system solution for a smart campus

CampusSolução Monitoramento Segurança

O sistema combina métodos inteligentes de gerenciamento, usa tecnologia de análise inteligente e usa simultaneamente sistema de videovigilância, sistema de gerenciamento de veículos, controle de acesso e sistema de gerenciamento de alarmes para gerenciar pessoas, veículos e objetos dentro e fora do campus e alterar o monitoramento passivo para tomar a iniciativa. Defesa, a plataforma de gerenciamento central também pode integrar outros sistemas de segurança em faculdades e universidades para obter compartilhamento de informações, ligação unificada e melhorar o nível geral de gerenciamento de segurança do campus.

A arquitetura de transmissão é a "rede neural" do sistema de monitoramento. Para garantir os requisitos de largura de banda de transmissão de imagem e armazenamento em tempo real, o sistema de videovigilância em rede deve usar uma rede dedicada, comGigabitFibra como a espinha dorsal, 100MAcesso, e reserva para o futuro. Capacidade mega expansão. O centro de monitoramento configura o interruptor central para agregar todos os dados de vídeo de cada área e do centro de subcontrole.

ONV campus security monitoring system solution for a smart campus

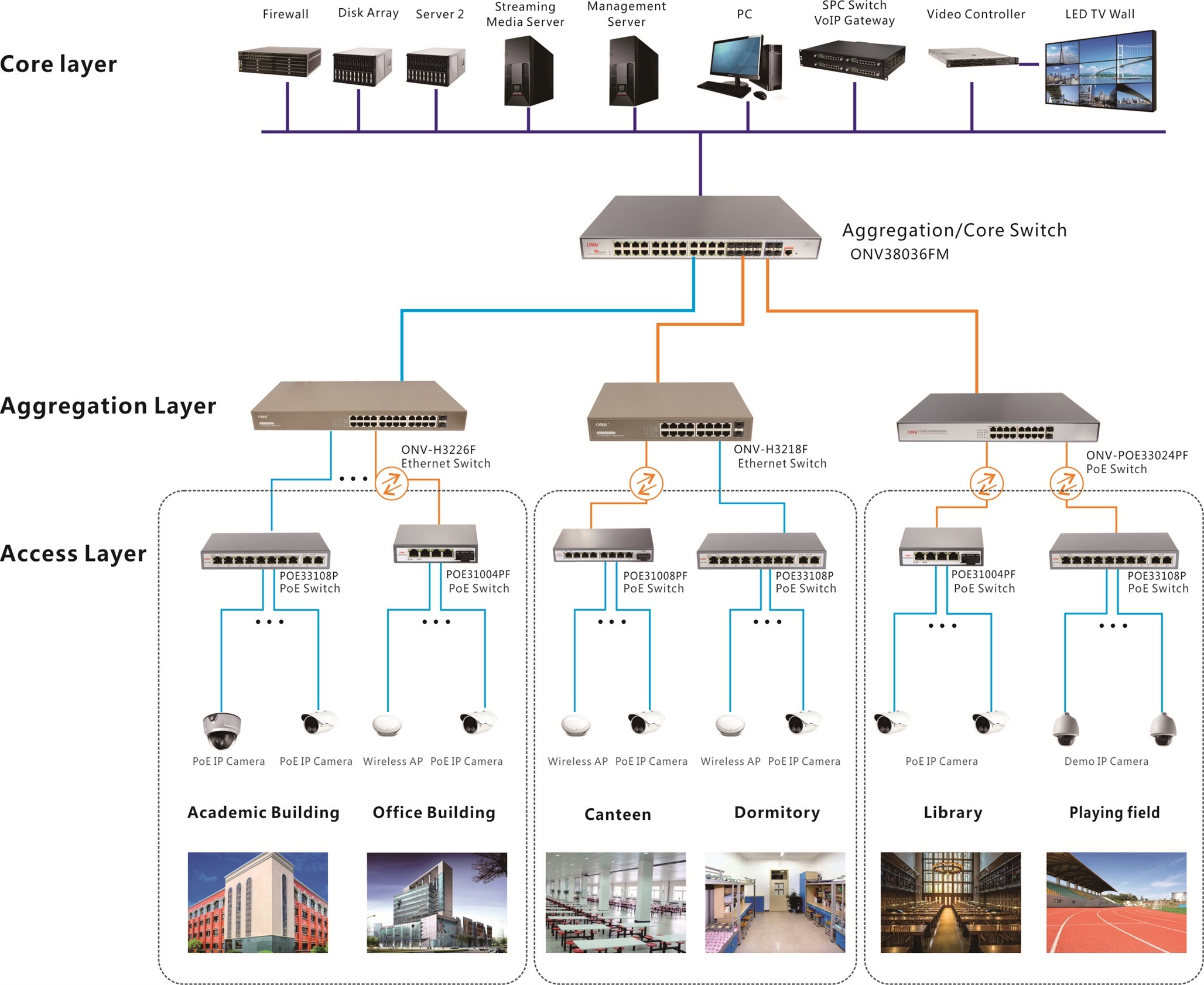

Topologia arquitetura

Uma rede de topologia em estrela é adaptada para implementar uma arquitetura de duas camadas e a topologia simples aumenta a estabilidade do sistema.

Comutando a configuração capacidade

A camada de acesso adota um backplane Gigabit e um comutador de fonte de alimentação PoE de cache grande para configurar a maior capacidade de comutação de configuração

Link médio

Os links da camada de acesso são todos baseados no princípio da proximidade, usando conexão e transmissão de cabo de rede CAT6 e depois conectados a cada switch de agregação de unidade através da porta uplink de cada switch de fonte de alimentação, reduzindo a série multinível, conveniente para todo o sistema após a conclusão Gerenciamento e manutenção.

Configuração do dispositivo

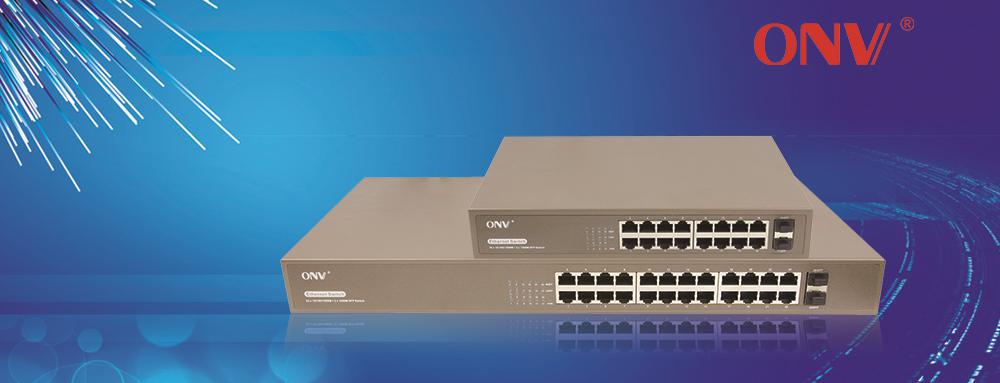

A camada de acesso adota Optical Network Video (ONV) série comercial 8/24 portas gigabit PoE fiber switch como a espinha dorsal, e 8/18/28 portas gigabit segurança PoE switch de acesso.

Aplicação Produto

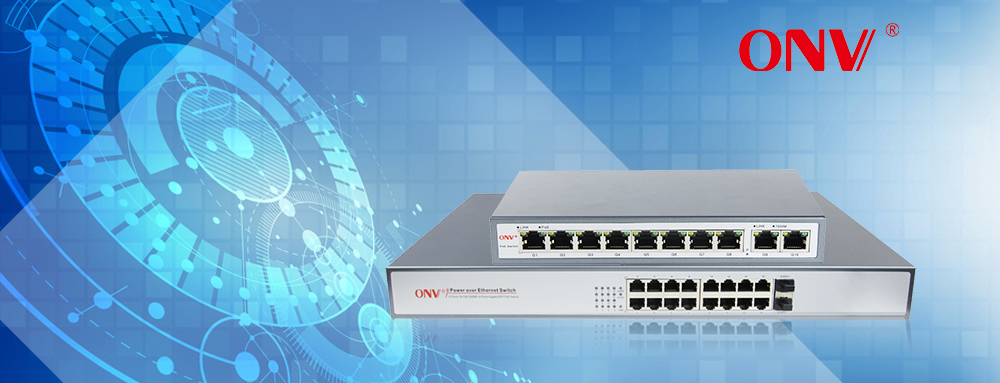

ComercialSSwitch eries PoE

ONV campus security monitoring system solution for a smart campus

Design de interface flexível, grande capacidade de comutação, design de arquitetura sem bloqueio

Adote a solução de chip Ethernet de classe empresarial, cumpra com IEEE 802.3 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3ab 1000BASE-T, padrão internacional IEEE 802.3z.

Adotando a solução de chip de alimentação Ethernet inteligente de nível militar da Microsemi, todo o protocolo implementa os padrões internacionais IEEE802.3af e IEEE802.3at;

Projeto altamente seguro do desempenho da rede, capacidade antiparasitária forte, assegurando a transmissão de dados segura;

Porto proteção 4KV do anti-impulso, modo comum 6KV da proteção do anti-impulso do porto de entrada do poder;

Proteção IP30, embalagem galvanizada do metal do aço;

Desktop/instalação do armário de 19 polegadas

Cada porta pode suportar o encaminhamento sem bloqueio da velocidade do fio e a transmissão é mais suave;

Armazene e encaminhe o modo de trabalho (a velocidade linear pode ser alcançada dentro do comprimento do quadro 64 ~ 1536);

Passou CCC, CE, FCC, RoHS certificação testes

Seguro do produto para o seguro do produto China Taiping, fonte de alimentação Ethernet promete nunca queimar dispositivo de acesso, garantia de qualidade, manutenção vitalícia;

O projeto da otimização do desempenho da transmissão da rede, Cat.5e UTP pode facilmente conseguir a transmissão do sinal dentro de 100 medidores; Gigabit uplink SFP fiber port, fácil conectar.

Os produtos da ONV passaram a certificação do sistema de qualidade ISO9001, controlam rigorosamente o processo de produção dos produtos e os produtos são estáveis e confiáveis.

O maior fabricante, suporte técnico e serviço pós-venda da indústria de transmissão PoE é confiável e sem preocupações.

O host tem baixo consumo de energia, design de resfriamento ativo do ventilador, invólucro de aço e metal galvanizado e excelente dissipação de calor para garantir uma operação estável do produto.

Segurança EthernetSBruxa
