A recreação é uma parte integrante da vida. O esporte ao ar livre é a primeira escolha para lazer e entretenimento. Há muitos pontos cênicos, ampla área, grande mobilidade de pessoas, e um monte de fluxo de tráfego, o que traz grandes pressões para a gestão da área cênica montanha Sanbai. Usando tecnologia de alta tecnologia, como construir Sanbai Mountain área cênica inteligente, a formação de um sistema de monitoramento de segurança e proteção total é iminente.

Retificação original do sistema rede

Há muitos pontos de sett e grande tráfego de dados na área cênica. A construção inicial da rede privada de vídeo carece do planejamento geral da rede privada de vídeo.

Difícil de colocar fiação

A grande área da área cênica é complexa, o equipamento cobre uma ampla área e a distância é longa. Cabos e fibras ópticas precisam ser colocados para a rede privada de vídeo, e o trabalho de colocação é difícil.

Transformação precoce do vídeo

Na rede privada de vídeo construída nos primeiros dias, a seleção de equipamentos de rede é muito baixa para suportar efetivamente a transmissão de vídeo de alta definição.

O sistema de videovigilância é relativamente atrasado e não consegue gerir eficazmente a gravação de vídeo.

Os inúmeros acordos sobre marcas de equipamentos não favorecem a coleta centralizada e o gerenciamento unificado.

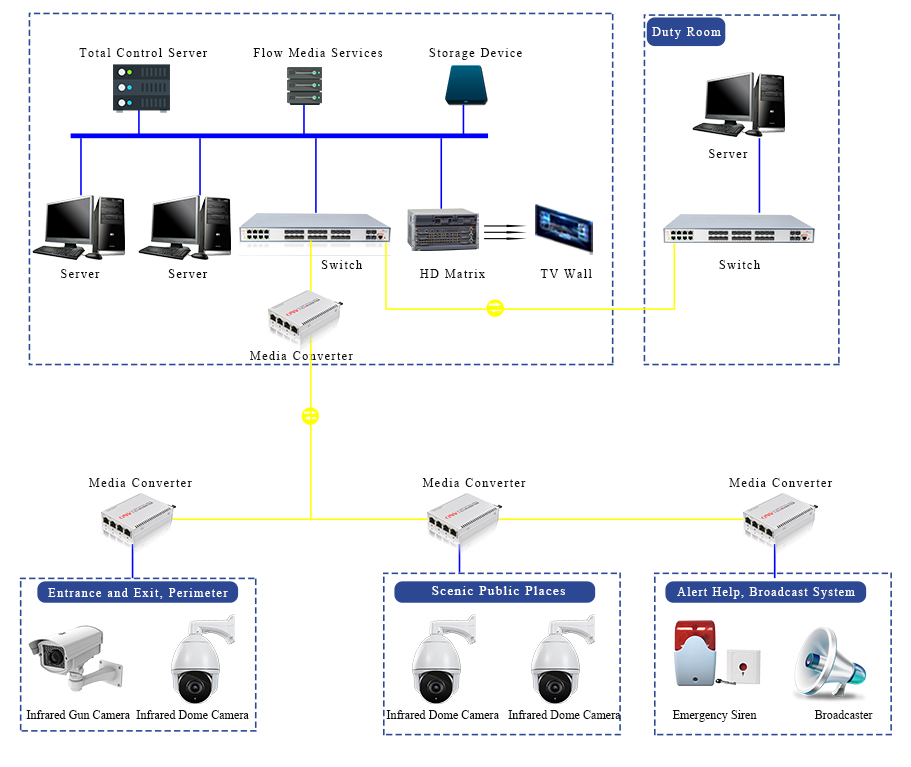

Topologia do sistema

Os switches centrais Optical Network Video Aggregation podem receber e monitorar amplamente o equipamento de camada de acesso em 7 × 24h, satisfazendo a direção de desenvolvimento de uma rede de segurança, inteligente e alta definição, com alta confiabilidade, alta qualidade e alta capacidade de comutação. A gestão, a escalabilidade e as outras características, podem ser multi-media, transmissão interurbana.

Topologia arquitetura

Uma rede de topologia em estrela é adaptada para implementar uma arquitetura de duas camadas e a topologia simples aumenta a estabilidade do sistema.

Comutando a configuração capacidade

A camada principal usa um switch de fibra Ethernet 1/10G para criar um link de transmissão óptica de alta largura de banda e alta eficiência.

Link médio

Os links da camada de acesso são todos baseados no princípio de proximidade, usando conexão e transmissão de cabo de rede Cat6 e depois conectados a cada switch de agregação de unidade através da porta uplink de cada switch PoE, reduzindo a série multinível, conveniente para todo o sistema após a conclusão Gerenciamento e manutenção.

Configuração do dispositivo

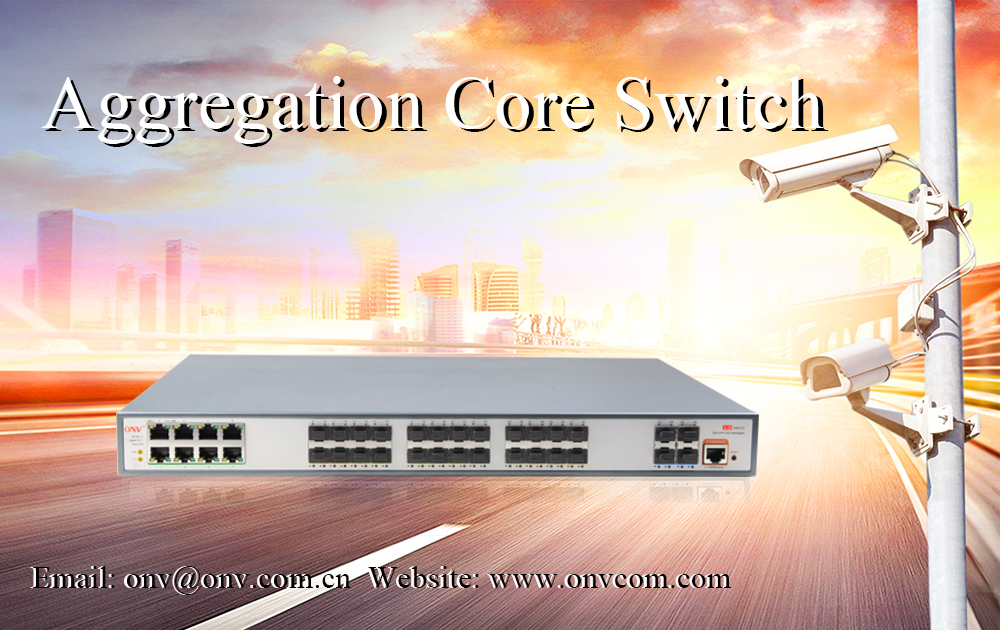

A camada do núcleo adota o interruptor controlado ótico do Ethernet do vídeo da rede (ONV) 36-port L3 10G-A. (ONV36368FM)

Aplicação Produto

Uma combinação de porta Ethernet e porta de fibra SFP para atender aos requisitos de rede de vários cenários.

8*10/100/1000Base-T RJ45 portas e 24*100/1000Base-X slots SFP e 4*1/10G SFP slots de fibra.

IEEE802.1Q VLAN, divisão VLAN flexível, Voz VLAN, e configuração QinQ.

QoS, modo Prioritário baseado em 802.1P, Port & DSCP, algoritmo de agendamento de filas incluindo Equ, SP, WRR ,SP WRR.

O ALC filtra o pacote de dados configurando regras correspondentes, processando a operação & a permissão do tempo, e fornece o controle flexível e seguro do acesso.

IGMP V1/V2 e IGMP Snooping.

ERPS/STP/RSTP/MSTP.

Agregação estática e dinâmica.

Autenticação 802.1X, isolamento porta, controle tempestade.

Gerenciamento Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3).

HTTPS, SSLV3, e SSHV1/V2.

Monitoramento CPU, monitoramento de memória, teste Ping e diagnóstico por cabo.
