O sistema de monitoramento do túnel rodoviário inclui sistemas de iluminação, sistemas de ventilação, sistemas de alarme, sistemas de controle de incêndio, sistemas telefônicos de emergência, sistemas de transmissão, etc. Devido ao ambiente relativamente complexo no túnel rodoviário, o uso de switches Ethernet industriais para formar uma rede de anel de fibra óptica tem funções de redundância rápida, Ampla temperatura, alto nível de proteção e forte interferência eletromagnética.

O comprimento total do túnel Tianchi é de 2900 metros e o comprimento total do túnel Zhuanbao é de 1255 metros. Devido à idade da construção do túnel, o sistema de monitoramento do túnel foi atualizado para a segurança do tráfego.

Sistema do controlo do túnelREquirement

▲ Design industrial com alta confiabilidade.

▲ Suporte multi-serviço acesso capacidade.

▲ Conheça o ambiente aplicativo automotivo.

▲ Suporte rede gestão integrada controle.

▲ Uma rede unificada de vídeo e monitoramento ambiental.

▲ Comunicação ininterrupta entre o túnel e o centro de controle.

SoluçãoDDesign

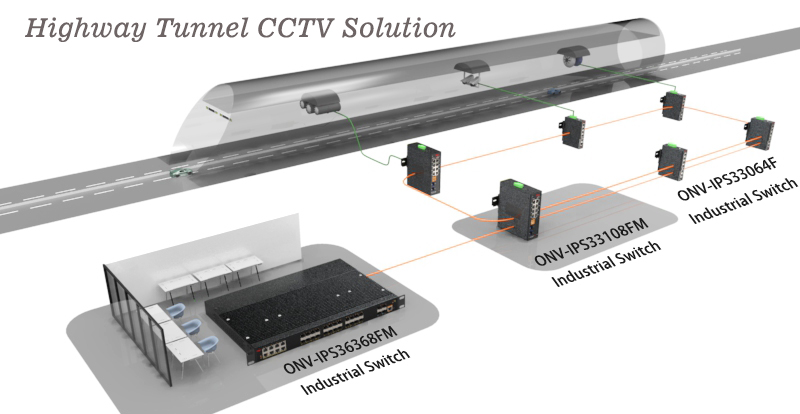

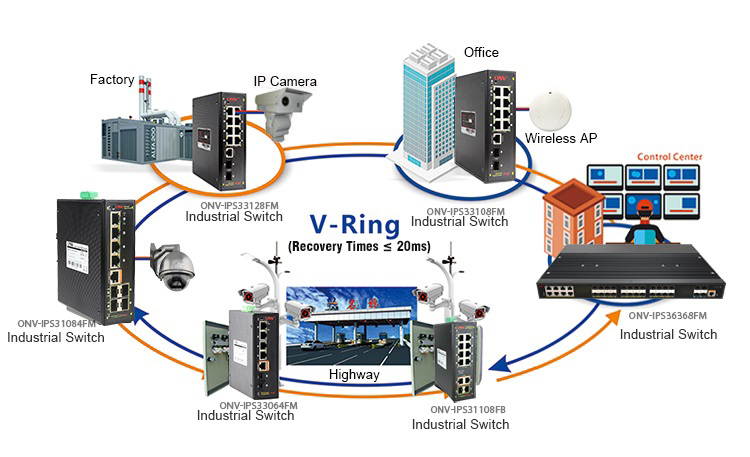

Devido à particularidade da seção e estrutura do túnel, adota o protocolo de redundância de rede ONV V V-Ring, pode suportar G.8032 (ERPS), até 255 anéis e cada anel 254 dispositivos.Adotar o projeto da rede do anel pode assegurar que a rede funcione ininterruptamente para cumprir as exigências operacionais da monitoração do túnel e dos outros sistemas. Cada subsistema usa a transmissão de rede Gigabit para garantir a transmissão estável de dados de vídeo. O centro de monitoramento usa um switch Ethernet gerenciado 10G que pode suportar o protocolo V-Ring.

O switch industrial modelo ONV-IPS36368FM possui portas RJ45 8*10/100/1000M para atender às necessidades de um grande número de transmissão de vídeo, portas de fibra SFP 24*100/1000M e portas de fibra 4*1/10G SFP + com módulos SFP podem fornecer transmissão de fibra de longa distância. Os produtos da série de interruptores industriais da marca ONV passaram nos testes EMI e EMS, e o MTBF é de até 539608 horas. Interruptores industriais suportam-40 ~ + 85 ° C temperatura operacional.

SistemaTOpologia

Topologia Arquitetura

Uma topologia em estrela e rede em anel, a topologia simples aumenta a estabilidade do sistema.

Configuração do Switching Capacity

A camada de acesso usou switches de fibra industrial gerenciados gigabit completos para configurar o link de maior capacidade de comutação.

Link Médio

O link camada de acesso usa o cabo de rede Cat6 para conectar e transmitir de acordo com o princípio da proximidade. Ele é conectado ao switch de agregação através da porta de uplink do switch da fonte de alimentação, reduzindo o número de séries multinível e facilitando o gerenciamento e a manutenção de todo o sistema.

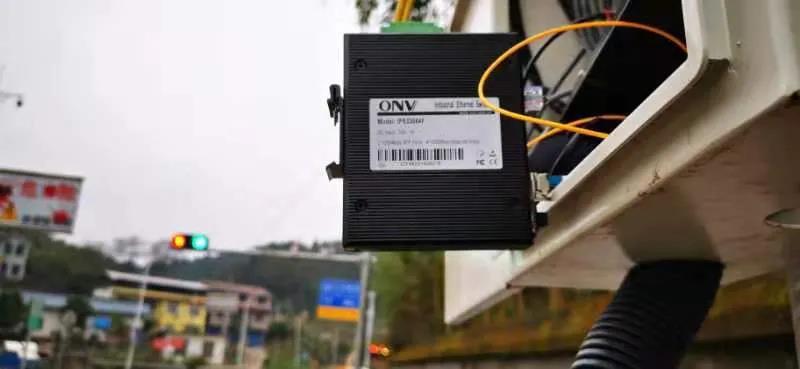

Configuração do dispositivo

A camada de acesso usou o switch Ethernet industrial gerenciado gigabit de 6 portas e a camada principal usou o switch industrial gerenciado uplink de 36 portas 10G.
