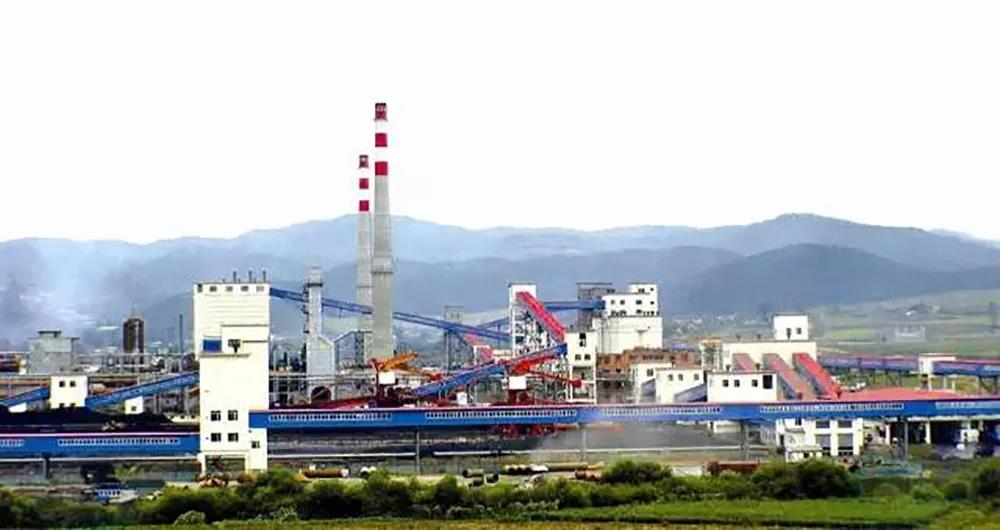

Heilongjiang Jianlong Iron & Steel Co., Ltd. é a maior e mais modernizada empresa de produção de aço na província de Heilongjiang, China. Tem muitas fábricas subordinadas, cobrindo uma grande área, pessoal complicado, e muitas entradas e saídas. Através do estabelecimento de um sistema de monitoramento de segurança de alta definição, unidades-chave, locais-chave, tráfego rodoviário e áreas de produção dentro da fábrica podem ser amplamente cobertas.

SoluçãoREquirementS

Fibra óptica conexão.

Rede avançada e proteção do poder.

Suportar uma ampla gama de mudanças de temperatura.

A categoria industrial da proteção pode operar com segurança em um ambiente áspero.

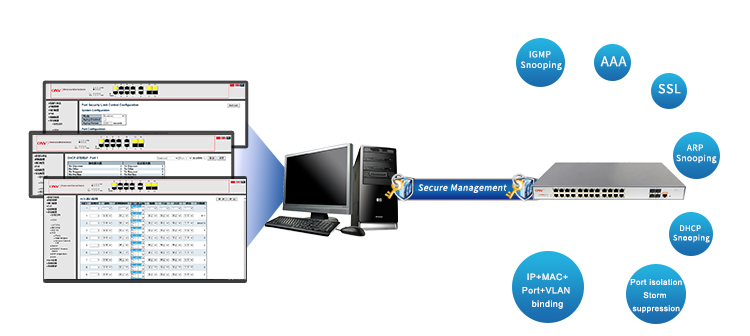

O gerenciamento conveniente pode verificar o status da comunicação do ponto de acesso da rede a qualquer momento.

Design solução

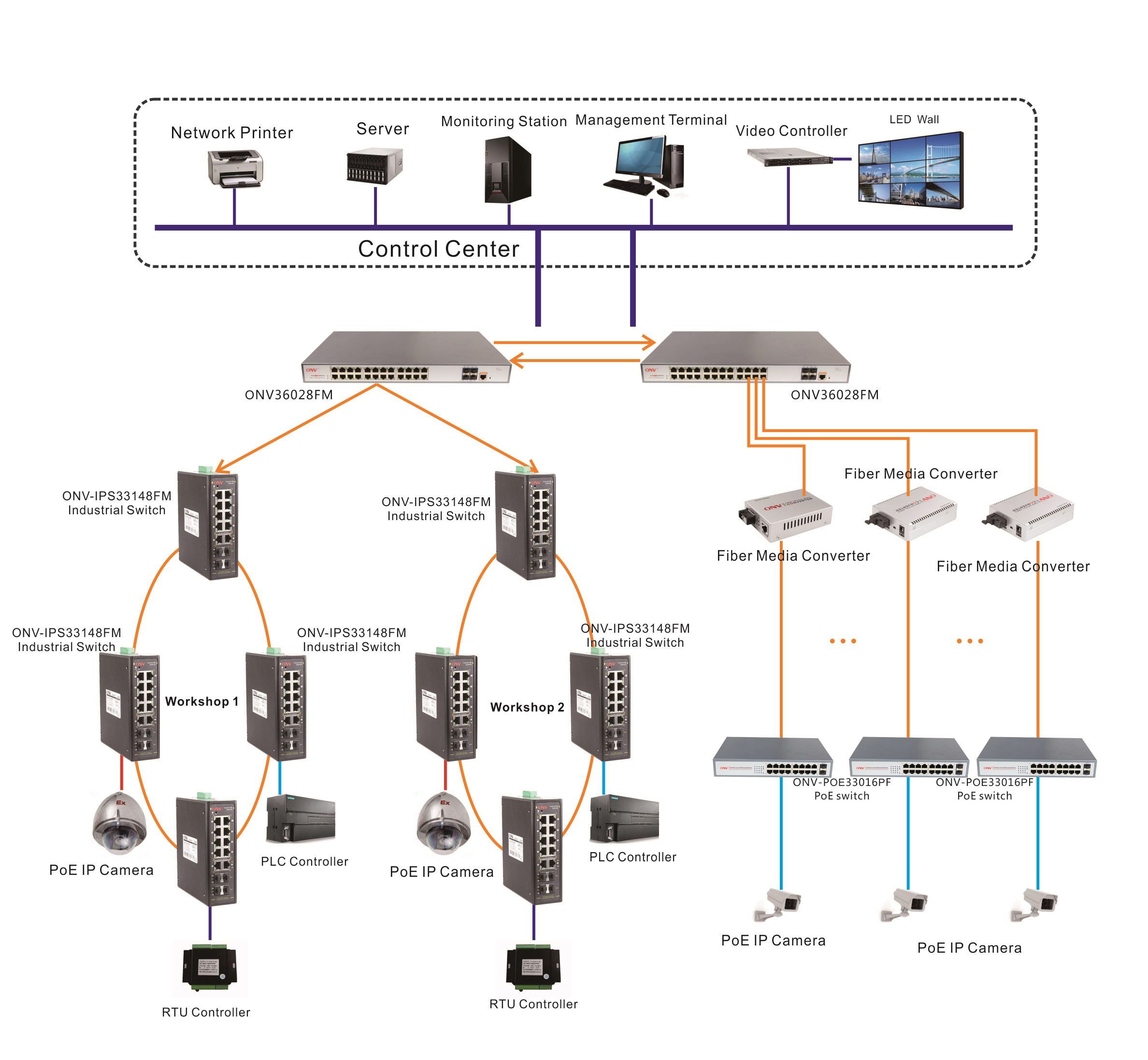

A fim de alcançar um monitoramento abrangente da usina siderúrgica, todo o sistema de rede distingue as redes de monitoramento interno e externo da oficina. Dentro da oficina, redes de anel de comutação de nível industrial são usadas para garantir a confiabilidade e a estabilidade da rede de monitoramento em ambientes de alta temperatura. As plantas externas e armazéns são conectados por switches comerciais e todas as redes são conectadas ao centro de monitoramento. Secundária rede arquitetura: acesso camada, camada principal.

Camada do acesso:ONV-IPS33148FMInterruptor Ethernet industrialÉ distribuído na extremidade do campo do sistema da oficina para formar uma rede da espinha dorsal da produção do aço, e é conectado ao interruptor principal com a tecnologia da redundância do V-anel. Outros lugares-chave na área externa da fábrica: edifícios de escritórios, estradas, armazéns, entradas de fábrica e saídas usando a troca de fibra ONV-POE33016PF Gigabit PoE, um cabo de rede pode realizar redes flexíveis, atender às várias necessidades de acesso da planta. Correspondência ótica do porto do gigabit SFP O módulo ONV2612/ONV2613 SFP é apropriado para a transmissão interurbana ao aumentar a capacidade anti-jamming do sistema para assegurar a continuidade e a estabilidade do negócio. Esses interruptores de fibra formam uma rede de comunicação industrial através do conversor de mídia de fibra série ONV1110S-SCX e estão conectados ao interruptor de camada central montado em rack ONV36028FM do centro de controle remoto.
