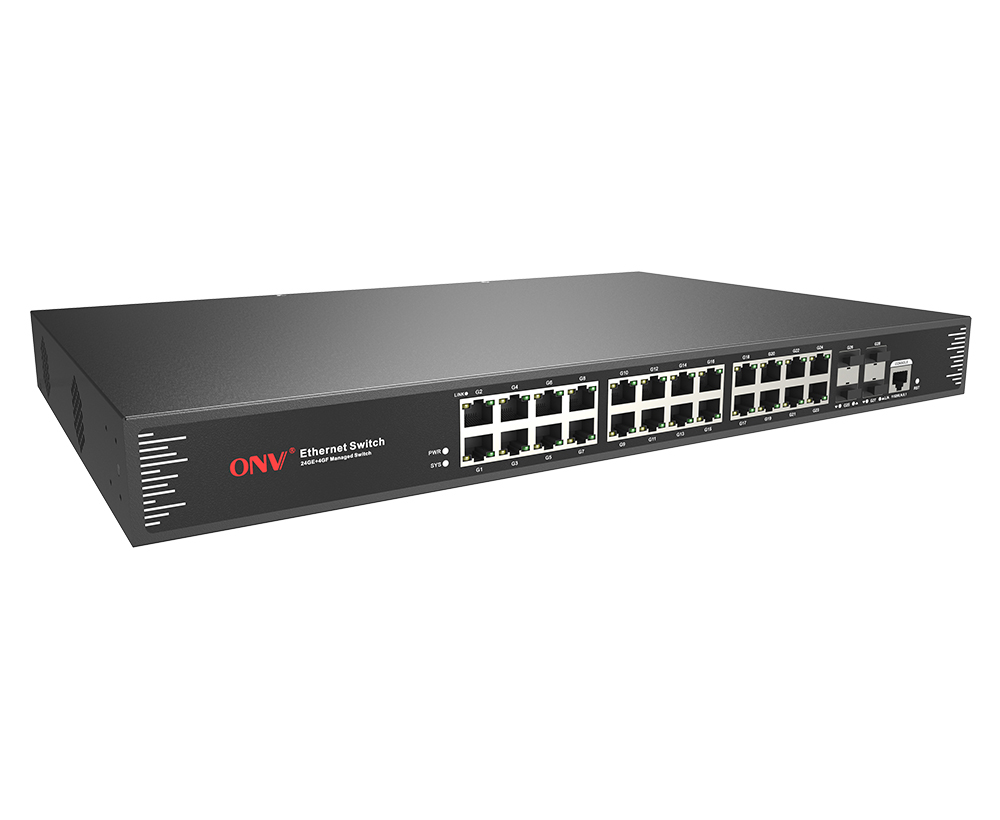

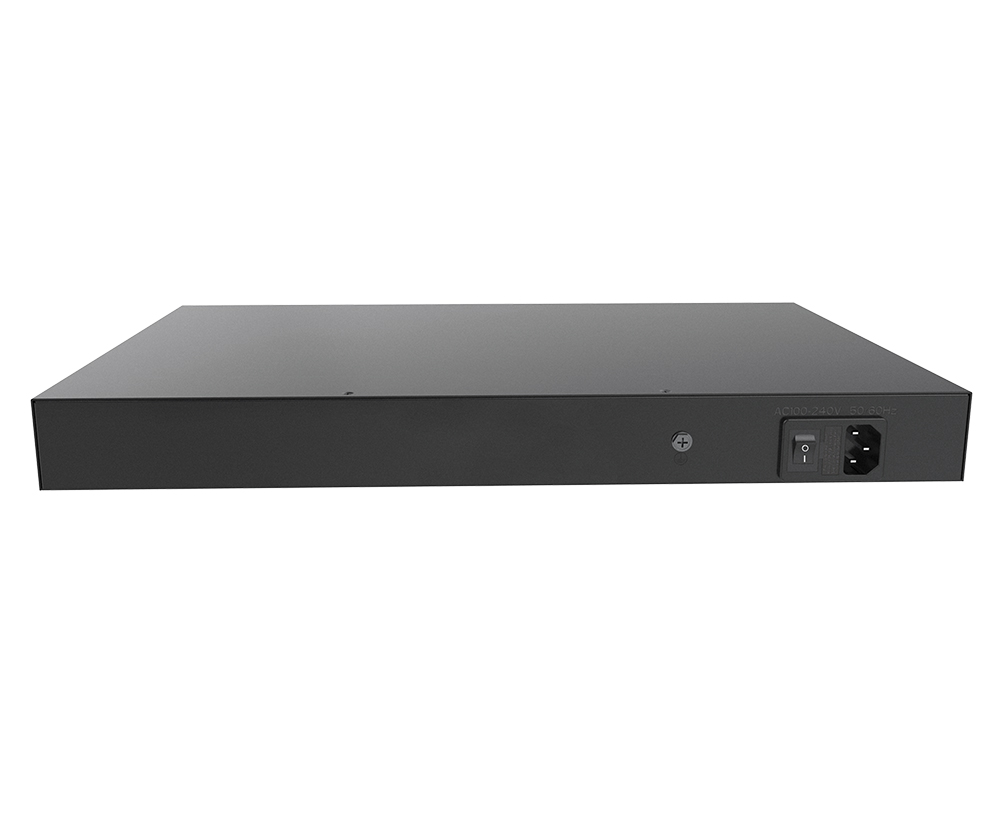

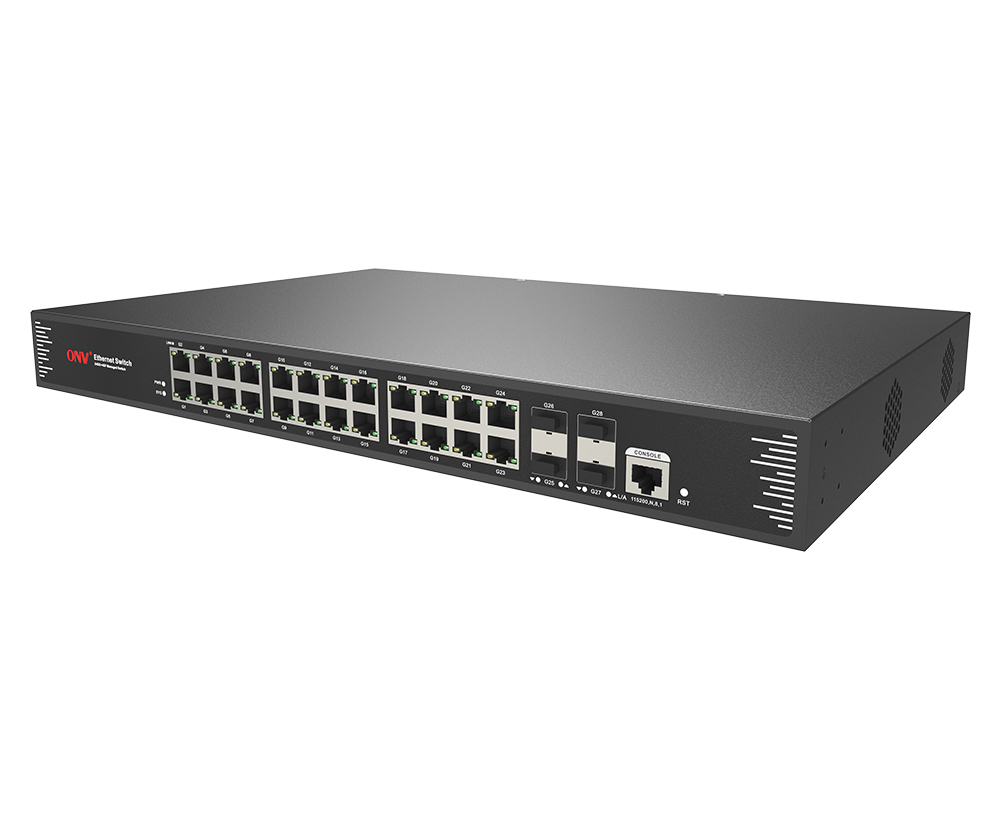

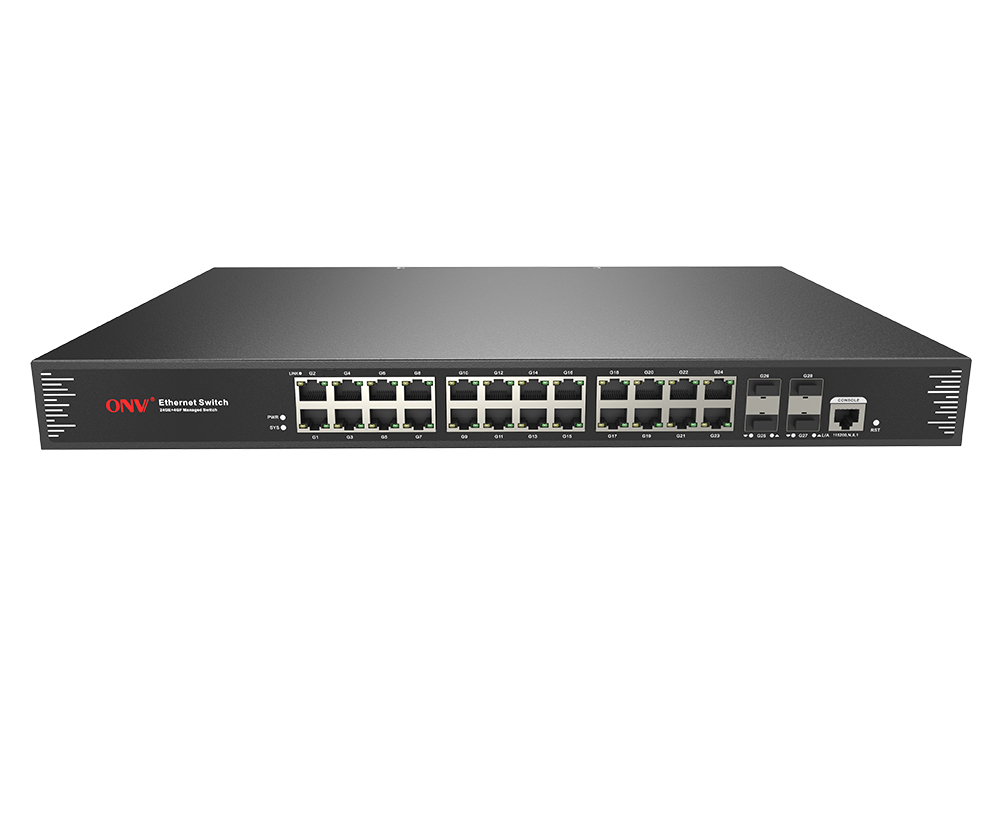

Switch Ethernet gerenciado L2 Gigabit de 28 portas

Modelo： ONV33028FM

L2 gerenciado Ethernet fibra switch com 24*10/100/1000M portas RJ45 e 4*100/1000M uplink portas de fibra SFP. É fonte de alimentação 60W incorporado e 1U/19 "instalação do armário.

Quero fazer um inquérito para

Síntese
Especificação técnica

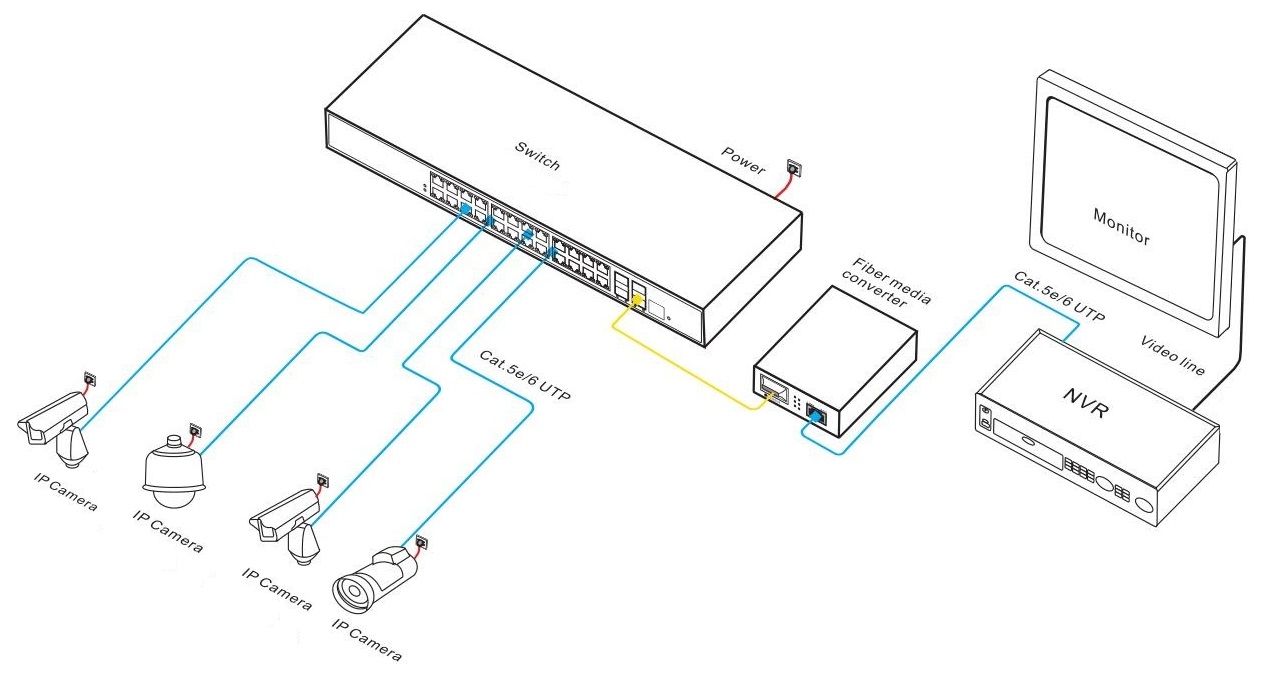

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV33028FM éUm switch de fibra Ethernet gerenciado gigabit desenvolvido independentemente pela ONV. Tem24* 10/100/1000Base-T adaptável portas RJ45 e 4*100/1000Base-X uplink portas de fibra SFP. Cada porto pode apoiar a transmissão da fio-velocidade.

O ONV33028FML2 + funções de gerenciamento de rede. Pode apoiar a gestão IPV4 e o encaminhamento estático do roteamento, mecanismos completos da proteção da segurança, políticas ACL/ QoS completas, e funções VLAN ricas, fazendo o fácil controlar e manter. Suporta vários protocolos de redundância RSTP (<50ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta de transmissões importantes. De acordo com as necessidades do aplicativo, o controle de fluxo de porta, divisão VLAN, QoS e outras configurações de serviço de aplicativo podem ser realizados por meio de métodos de gerenciamento de rede como Web, CLI, SNMP e Telnet. Ele satisfaz um ambiente de aplicação de rede de alta densidade e é adequado para cenas de média e grande escala, como hotéis, campi, parques, shoppings, pontos turísticos, hospitais e bancos, para formar uma rede de comunicação econômica, eficiente e confiável.

CARACTERÍSTICA

Acesso Gigabit, uplinkSFPFibraPorto

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.

◇Suporte GigabitRJ45Combinação de portas e portas SFP Gigabit, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

ForteCapacidade do processamento do negócio

◇Suporte IEEE 802.1Q VLAN-A.

◇Ring network RSTP spanning tree protocol elimina a camada 2 loops e realiza link backup.

◇ApoioSnooping IGMP V1/V2Para atender às necessidades de vigilância por vídeo de alta definição multi-terminal e acesso à videoconferência.

◇Apoie QoS, três modos da prioridade baseados na porta, 802.1P-baseado e DSCP-baseado, e quatro algoritmos de programação da fila: SP, WRR, eQA-A.

◇A agregação estática e a agregação dinâmica aumentam efetivamente a largura de banda do link, alcançam o balanceamento de carga e o backup do link e melhoram a confiabilidade do link.

◇Apoie o ACL para filtrar pacotes de dados configurando regras correspondentes, processando operações, e permissões do tempo para fornecer estratégias flexíveis do controle de acesso da segurança.

Segurança

◇Porto isolamento e tempestade controle.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWRELigação.

◇Fonte de alimentação auto-desenvolvida, projeto alto da redundância, fornecendo um longo-Termo e potência estável-A.

◇Baixo consumo de energiaGAlojamento alvanvanado do metal do aço,EExcelente dissipação de calor para garantir o funcionamento estável do interruptor.

Gestão fácil O & M

◇Monitoramento CPU, monitoramento memória, EDetecção do Ping-A.

◇SOs logs do sistema e as estatísticas do tráfego do porto facilitam a otimização e a transformação da rede.

◇O LLDP facilita o sistema de gerenciamento de rede para consultar e determinar o status de comunicação do link.

◇Gerenciamento de rede Web, CLI (Console, Telnet), SNMP (V1/V2/V3), TelnetPor exemplo,E outros métodos diversificados da gestão e manutenção.

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte de alimentação incorporado
ONV33028FM	L2 gerenciado Ethernet fibra switch com 2410/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. É fonte de alimentação incorporado e 1U/19 "instalação do armário.	60W
Nota:O módulo óptico não está incluído e precisa de ser comprado.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Switch Ethernet gerenciado gigabit de 28 portas	1	CONJUNTO
	Cabo alimentação CA	1	PC
	RJ45-DB9 Cabo adaptador	1	PC
	Kit De Montagem (Pendurado Orelha)	1	CONJUNTO
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25G Óptica Módulo	2630	Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2632	Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2613-R	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T-SC	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente.	PC
	2613-R-SC	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente.	PC
Módulo Potência	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45.	PC

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV33028FM
Características Interface
Porto Fixo	Porto do console 1 * RS232 (115200,N,8,1) 2410/100/1000Base-T RJ45 portos (dados) 4100/1000Base-X uplink portos SFP (dados)
Porta Ethernet	Porto 1-24 apoio 10/100/1000Base-T(X) auto-detecção, completamente/meio duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	O porto de fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm/ 0-500m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	56Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	41,7 Mpps
CPU(Hz)	500M
DRAM	1G
Flash	256M
MAC	8K
Memória Buffer	4,1 M
Indicador LED	Alimentação: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link/Act (amarelo), Porta de fibra: L/A (verde)
Redefinir interruptor	Sim, reset de fábrica de um botão
Alimentação
Tensão total do PWR / Input	60W (AC100-240V)
Consumo Energia	Em espera <18W, carga máxima <35W
Alimentação	Fonte de alimentação embutida, CA 100 ~ 240V 50-60Hz, 1.0A
Parâmetro físico
Operação TEMP/Umidade	-20 ~ + 55 °C, 5% ~ 90% RH Sem condensação
Armazenamento TEMP/Umidade	-40 ~ + 75 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	44029044,5 milímetros
Peso líquido/bruto	3,2 kg/4,2 kg
Instalação	Desktop, 1U/19 "armário, mural a montagem
Certificação & garantia
Proteção contra raios	Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS
Garantia	3 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Controle do fluxo IEEE802.3x (Full duplex) Transmitir supressão tempestade com base na taxa portuária Gestão do tráfego em tempo real do porto (intervalo do fluxo) Limite a taxa de tráfego de pacotes nas portas de entrada e saída, a mini granularidade é 16Kbps e o máximo é 1Gbps
L3 Característica	Rota estática IPV4/rota padrão
VLAN	VLAN baseada em porta (4K), VLAN baseada no protocolo IEEE802.1q, Configuração de porta de acesso, tronco, híbrido
Agregação portuária	Agregação dinâmica LACP, Agregação estática Max 10 agregação grupos e 8 portas por grupo
Spanning Tree	RSTP (IEEE 802,1 w)
ERPS	ERPSv2
Multicast	Multicast VLAN, mecanismo de saída rápida do usuário IGMP Snooping v1/v2
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Mapeamento de prioridade 802.1p/ DSCP, QoS Diff-Servo Algoritmo de agendamento (SP, WRR, WFQ) Limitação de taxa baseada em fluxo, filtragem de pacotes baseada em fluxo Redirecionamento baseado em fluxo, filas 8 * Output de cada porta
LCA	ACL baseado em porta e entregue em VLAN A função de filtragem de pacotes L2-L4 pode corresponder aos primeiros 80 bytes do pacote e fornecer informações com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, endereço IP, endereço IP, tipo de protocolo IP, porta TCP/UDP, intervalo TCP/UDP para definir a ACL.
Segurança	Porto isolamento, Porto transmitir mensagem supressão Certificação IEEE802.1X baseada em portas e Mac Gerenciamento hierárquico do usuário e proteção por senha Certificação AAA & RADIUS, proteção do endereço IP fonte
DHCP	Cliente DHCPPor exemplo,Snooping DHCP
Gestão	Gestão da rede Web (https) Detecção Ping ONV-NMS gestão cluster plataforma (LLDP SNMP) Um clique recuperação, Ver CPU em tempo real utilização status Link Layer Discovery Protocol (LLDP), log do trabalho do sistema Configuração Console/ Telnet e CLI, SNMP V1/V2/V3 Relógio NTP, upload e download do arquivo HTTP
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
