VISÃO GERAL

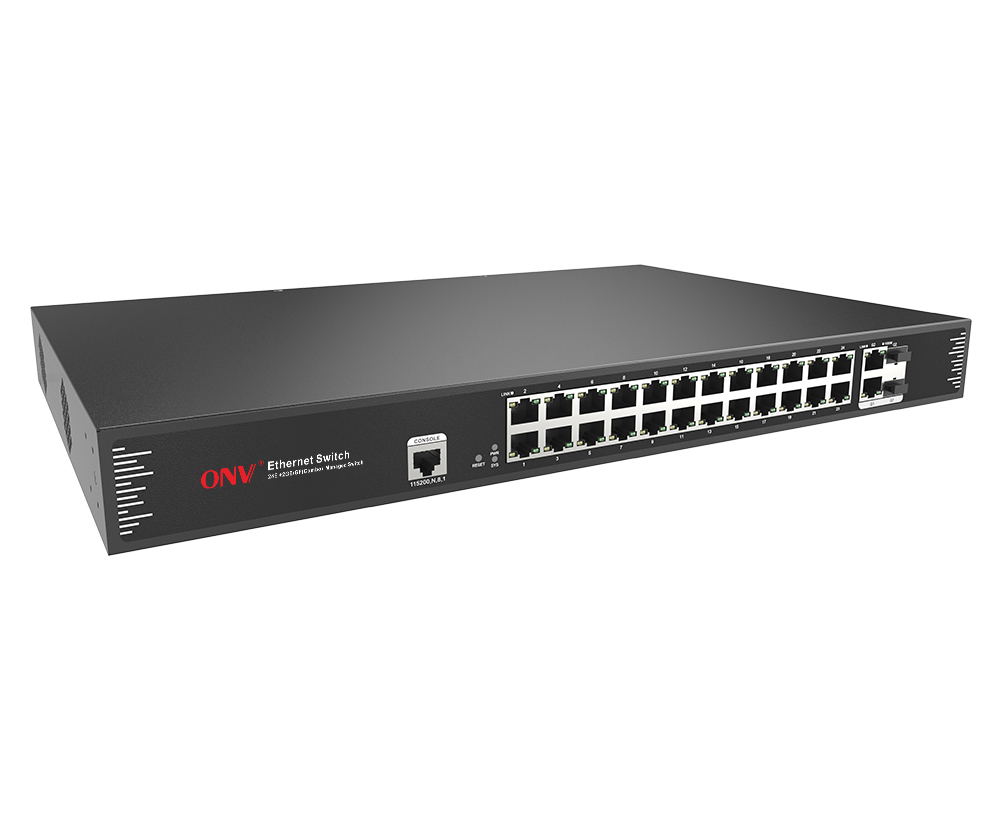

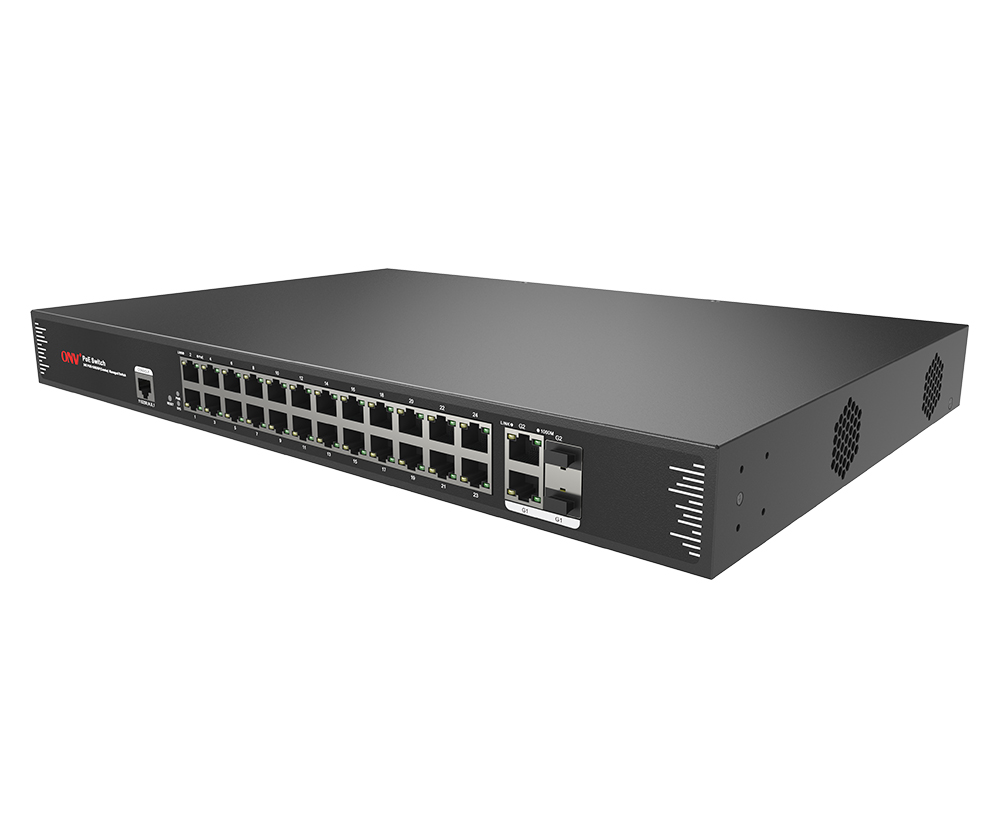

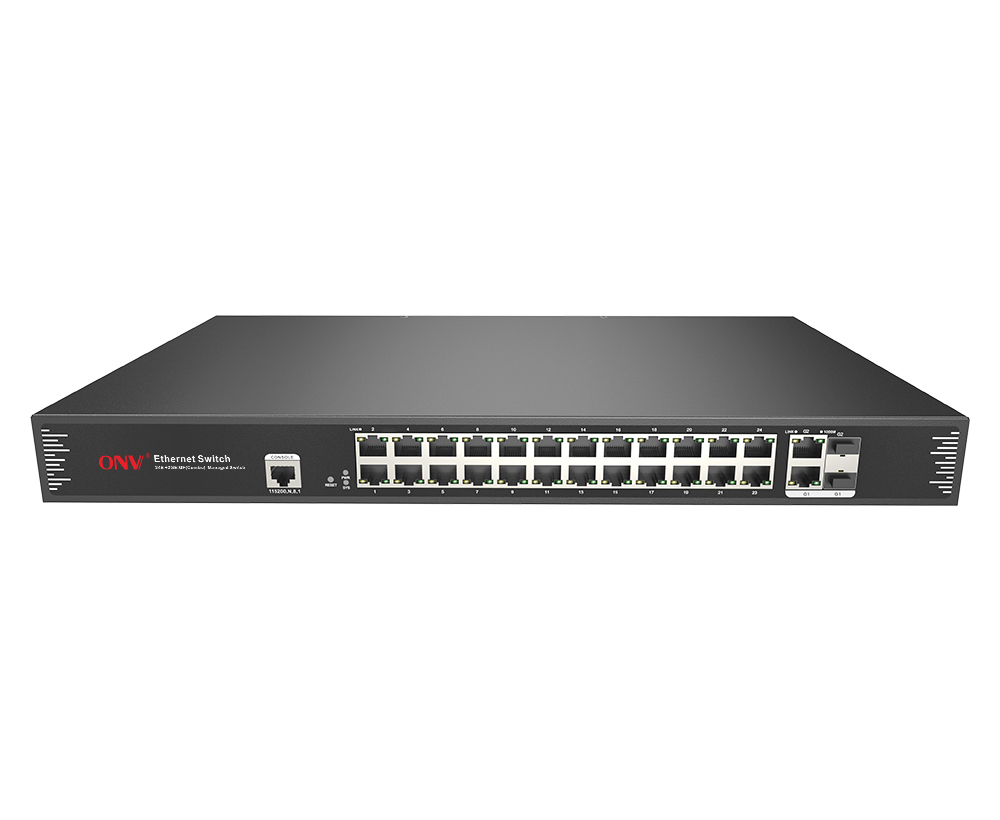

OONV31024FMÉ um gigabit uplink L2 gerenciado Ethernet fibra switch desenvolvido independentemente pela ONV. Tem24* 10/100MPortas RJ45E 2*10/100/1000M portas RJ45 e 2*100/1000M SFP fibra combo portas. Cada porto pode conseguir a linha-velocidade que envia.

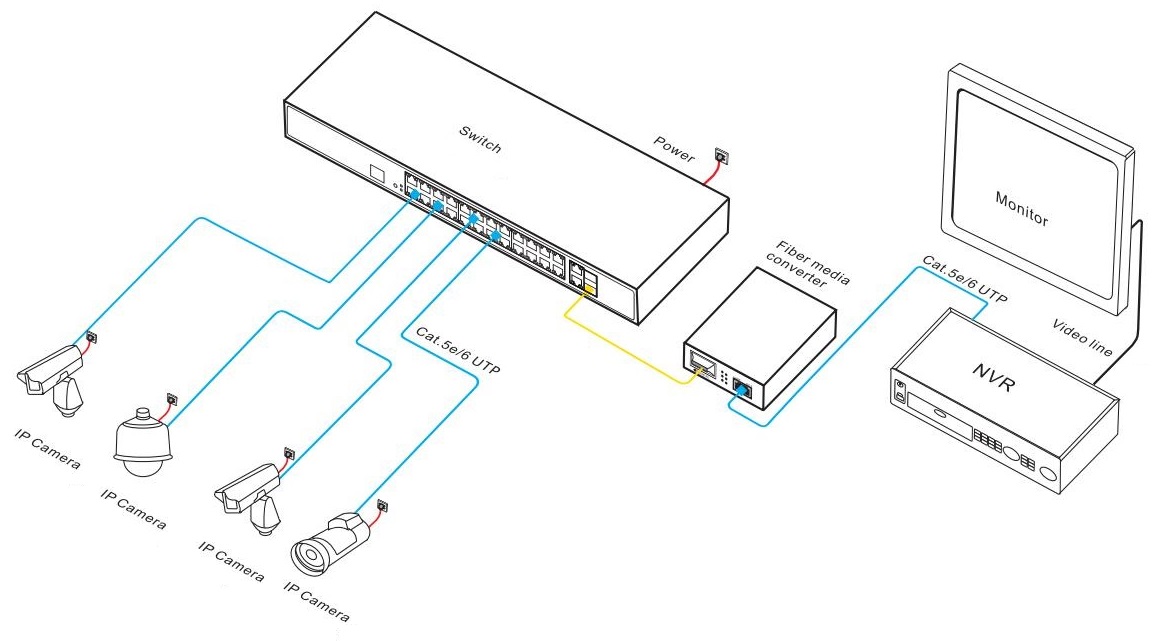

OONV31024FMAdota uma nova geração de plataformas de hardware e software de alto desempenho. Ele fornece portas de acesso e uplink 100M flexíveis e econômicas. Ele suporta mecanismos completos de proteção de segurança, estratégias ACL/QoS perfeitas e funções VLAN flexíveis, e é fácil de gerenciar e manter para atender às necessidades dos usuários de fácil gerenciamento, alta segurança e rede de baixo custo de equipamentos de rede e pode atender ao ambiente de aplicação de intercomunicador de vídeo multicanal, monitoramento, rede de cobertura sem fio. É adequado para hotéis, campi, parques, supermercados, pontos turísticos, dormitórios de fábricas e pequenas e médias empresas para construir redes econômicas e eficientes.
CARACTERÍSTICA
100M acesso, uplink RJ45/SFP fibra combo portos
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.
◇Suporta porta porta RJ45 e Gigabit uplink RJ45/SFP fibra combo porta, que permite aos usuários construir flexivelmente redes para atender às necessidades de vários cenários.
Segurança
◇Porto isolamento e tempestade controle.
◇IP + MAC + porta + VLAN função obrigatória combinação flexível quádrupla.
◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.
Capacidade forte do processamento do negócio
◇Apoie protocolos da árvore de produção STP/RSTP/MSTP para eliminar loops L2 e alcançar o backup do link.
◇IEEE 802.1Q VLAN, os usuários podem flexivelmente dividir VLAN de acordo com suas necessidades, e apoiar a configuração QinQ.
◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.
◇Apoie QoS, porta-baseado, 802.1P-baseado e DSCP-baseado três modos da prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.
◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.
◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.
Estável e confiável
◇CCC,CE, FCC, RoHS.
◇Fonte de alimentação auto-desenvolvida, alta redundância, proporcionando uma saída de energia estável e de longo prazo.
◇O painel amigável pode mostrar o status do dispositivo através do indicador LED de PWR,Ligação, E Act-A.
◇Baixo consumo de energiaSem ventilador, Aço galvanizado metalEscudo, e dissipação de calor excelente para assegurar a operação estável do interruptor.
Gestão fácil O & M
◇Suporta monitoramento CPU e memória monitoramento.
◇Suporta HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia, tornando o gerenciamento mais seguro.
◇Suporte a gerenciamento de rede Web, SNMP (v1/v2/v3) e outros gerenciamento e manutenção diversificados.
◇Suporte RMON, log do sistema e estatísticas de tráfego portuário para facilitar a otimização e transformação da rede.
◇Suporte LLDP para facilitar o sistema de gerenciamento de rede para consultar e julgar o status de comunicação do link.

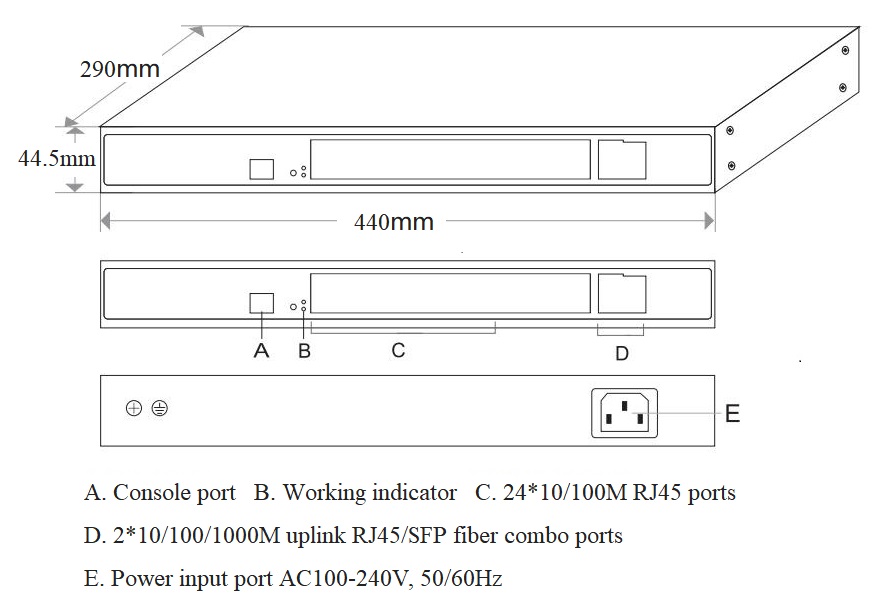

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte de alimentação incorporado |
|
ONV31024FM |
L2 gerenciado Ethernet fibra switch com 24*10/100M portas RJ45 e 2*10/100/1000M uplink portas RJ45 e 2*100/1000M uplink SFP fibra combo portas. É fonte de alimentação incorporado e 1U/19 "instalação do armário. |
30W |
|
Nota:O módulo óptico não está incluído e precisa de ser comprado. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Switch Ethernet gerenciado uplink gigabit de 26 portas |
1 |
CONJUNTO |
|
|
Cabo alimentação CA |
1 |
PC |
|
|
Kits montagem |
1 |
CONJUNTO |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25GOPticalMÓdulo |
2630 |
Módulo óptico SFP, 1.25G multi-Fibra dupla 850nm do modo, transmissão distância: 550m,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
2632 |
Módulo óptico SFP, 1.25G único-Fibra dupla 1310nm do modo, transmissão distância: 20km,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T |
Módulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R |
Módulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T-SC |
Módulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km,Interface SC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R-SC |
Módulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km,Interface SC. Suporta função DDM e hot plugging. |
PC |
|
|
EnergiaMódulo |
2633 |
1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45. |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV31024FM |
|
Características Interface |
|
|
Porto Fixo |
Porto do console 1 * RS232 (115200,N,8,1) 24*10/100Base-TX RJ45 portos (dados) 2*10/100/1000Base-T uplink portos RJ45 (dados) 2*100/1000Base-X uplink SFP fibra combo portos (dados) |
|
Porta Ethernet |
O porto 1-24 pode apoiar 10/100Base-TX e o porto 25-26 pode apoiar 10/100/1000Base-T(X) auto-detecção, completamente/meio-duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-500m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Parâmetro do chip |
|
|
Protocolo Rede |
IEEE 802,3 10BASE-TPor exemplo,IEEE 802.3i 10Base-TPor exemplo,IEEE 802.3U 100Base-TX/FX,IEEE 802.3ab 1000Base-TPor exemplo,IEEE 802.3z 1000Base-XPor exemplo,IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e Encaminhar (Velocidade completa do fio) |
|
Capacidade do interruptor |
14.8Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
6,55 Mpps |
|
CPU(Hz) |
500M |
|
DRAM |
1G |
|
Flash |
256M |
|
Memória Buffer |
4,1 M |
|
MAC |
8K |
|
Quadro Jumbo |
10K |
|
Indicador LED |
Potência: PWR (verde), Rede: Link, Link/Act (amarelo), Velocidade: SPD (verde) |
|
Redefinir interruptor |
Sim, reset de fábrica de um botão |
|
Alimentação |
|
|
Tensão total do PWR / Input |
30W/ (AC100-240V) |
|
Consumo Energia |
Em espera <18W, carga máxima <25W |
|
Alimentação |
Fonte de alimentação embutida, AC100 ~ 240V,50-60Hz, 0.56A |
|
Parâmetro físico |
|
|
Operação TEMP/Umidade |
-20 ~ + 55 °C, 5% ~ 90% RH Sem condensação |
|
Armazenamento TEMP/Umidade |
-40 ~ + 75 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
440*290*44,5 milímetros |
|
Peso líquido/bruto |
3,1 kg/3,9 kg |
|
Instalação |
Desktop, parede-montagem, 1U/19 ”rack-montagem |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30 |
|
Garantia |
3 anos, manutenção vitalícia. |
|
Recurso Gerenciamento Rede |
|
|
Interface |
Controle do fluxo IEEE 802.3x (Full duplex) Transmita controle contra tempestades baseado na velocidade do porto Limite a velocidade do tráfego da mensagem na granularidade de entrada e saída das portas mini é 64Kbps |
|
VLAN |
4K VLAN baseado na porta, IEEE802.1q Configuração QinQ, VLAN baseada no protocolo |
|
PortoAAgregação |
LACP, Agregação manual Max 12 agregação grupos e 8 portas por grupo. |
|
Spanning Tree |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Multicast |
MLD Snooping, MulticastVLAN IGMP Snooping v1/v2/V3Por exemplo,Max 64 grupos multicast, logout rápido |
|
Espelhamento Porto |
Espelhamento bidirecional dos dados baseado na porta |
|
QoS |
QoS do Diff Serv Prioridade Marca/Observação Filas 8 * Output de cada porta Mapeamento prioritário 802.1p/DSCP Algoritmo Agendamento Fila (SP,WRR,SP WRR) |
|
LCA |
Support L2-L4 packet filtering function, pode combinar os primeiros 80 bytes da mensagem para fornecer definição ACL com base no endereço MAC de origem, endereço MAC de destino, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de porta TCP/UDP, VLAN, etc. |
|
Segurança |
Função obrigatória do porto do MAC do IP Porto isolamento, Porto transmitir tempestade supressão |
|
DHCP |
Cliente DHCPPor exemplo,Snooping DHCPPor exemplo,DHCPRelé |
|
Gestão |
Relógio NTP, restauração com um clique, SNMP V1/V2/V3 Registo do trabalho do sistema, gestão da rede Web (https) |
