Switch Ethernet gerido L3 série 2.5G-Agregação/Interruptor do núcle

Switch Ethernet gerido L3 série 2.5G

Modelo： Série 2.5G

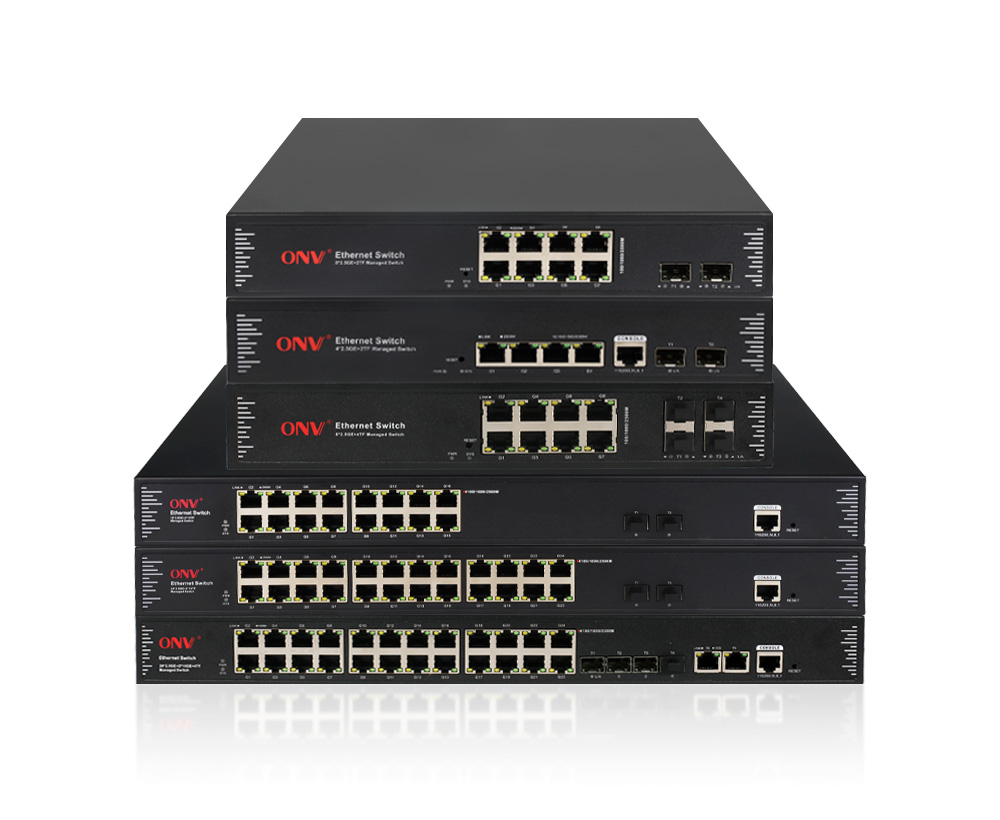

Switch Ethernet L3 gerido com 16 portas RJ45 10/100/1000/2500M e 2 portas de fibra SFP+ 1/10G. Possui uma fonte de alimentação única de 65 W integrada e suporta instalação em caixa de 1U/19”.

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

Os switches Ethernet da série 2.5G são switches Ethernet geridos de nível 3 com uplink de 10G, desenvolvidos independentemente pela ONV. Incluem várias configurações de portas, como 4+2, 8+2, 8+4, 16+2, 24+2 e 24+6. Concebidos para fornecer uma solução económica para as necessidades de acesso à rede de média a alta velocidade, satisfazem os requisitos de implementação flexíveis de ambientes de rede de diferentes dimensões.

Acesso de alta velocidade, uplink de 10G

Suporta portas RJ45 com deteção automática de 10/100/1000/2500Base-T, compatível com versões anteriores de redes de 100M e 1G, cumprindo os requisitos de transmissão de elevada largura de banda de terminais como pontos de acesso sem fios Wi-Fi 6/6E e placas de rede 2,5G. Todas as portas de uplink utilizam slots de fibra ótica SFP+ de 1/10G, proporcionando um canal de uplink de fibra ótica de alta largura de banda para garantir o encaminhamento de dados sem bloqueios e adaptar-se a cenários de transmissão de longa distância e alta velocidade. Concebidas especificamente para cenários como cobertura sem fios de alta densidade, agregação centralizada de videovigilância e acesso de alta velocidade em escritórios empresariais, ajudam os utilizadores em hotéis, campus universitários, fábricas, parques industriais e supermercados a construir uma base de rede estável e de alta velocidade.

Gestão de Camada 3, funcionalidade poderosa

Suporta funções de gestão de rede L3, com gestão de pilha de protocolo duplo IPv4/IPv6, encaminhamento dinâmico, mecanismos de proteção de segurança abrangentes, políticas robustas de ACL/QoS e funções VLAN avançadas para satisfazer as necessidades complexas de configuração de serviços de rede. Suporta múltiplos protocolos de redundância de rede: STP/RSTP/MSTP (<50ms) e ERPS (<20ms), melhorando o backup de ligações e a fiabilidade da rede. Pode restabelecer rapidamente a comunicação em caso de falha unidirecional da rede, garantindo uma comunicação ininterrupta para aplicações críticas. Oferece múltiplos métodos de gestão de rede, como Web, CLI, SNMP e Telnet, permitindo a configuração flexível de aplicações como gestão de portas, gestão de endereços de encaminhamento, controlo de fluxo de portas, segmentação de VLAN, IGMP e políticas de segurança.

RECURSOS

Arquitetura de hardware avançada e poderosas capacidades de processamento

◇ Suporte para encaminhamento à velocidade de linha sem bloqueio para uma transmissão mais fluida.

◇ Suporte para controlo de fluxo full-duplex IEEE 802.3x e controlo de fluxo half-duplex com contrapressão.

◇ Utiliza um design de arquitetura de hardware líder de mercado, oferecendo combinações flexíveis de portas de acesso de 1/2,5G e interfaces de uplink SFP+ de 10G em toda a série. Serve para as necessidades de transmissão de alta velocidade de redes de tamanhos variados, concebidas especificamente para cenários que envolvem a transmissão de grandes volumes de dados, redes de alto desempenho e a implementação de redes de alta capacidade. Possui poderosas capacidades de processamento e uma expansibilidade flexível das portas, ajudando a construir um núcleo de rede eficiente e estável.

Forte capacidade de processamento de negócios

◇ Suporta redes em anel ERPS e STP/RSTP/MSTP para eliminar loops de camada 2 e realizar backup de ligação.

◇ Suporta VLAN IEEE 802.1Q; os utilizadores podem dividir VLANs, VLANs de voz e configurações QinQ de forma flexível, de acordo com as suas necessidades.

◇ Suporte a QoS, baseado em portas, baseado em 802.1P e baseado em DSCP, com três modos de prioridade e quatro algoritmos de escalonamento de filas: Equ, SP, WRR e SP+WRR.

◇ Suporte do protocolo multicast IGMP V1/V2/V3. O IGMP Snooping cumpre os requisitos de acesso para videoconferência e vigilância por vídeo de alta definição com múltiplos terminais.

◇ Suporta agregação estática e dinâmica para aumentar eficazmente a largura de banda da ligação, realizar o balanceamento de carga, fazer o backup da ligação e melhorar a fiabilidade da ligação.

◇ Suporte a ACL para filtrar pacotes de dados configurando operações de processamento de regras correspondentes e permissões de tempo, além de fornecer políticas flexíveis de controlo de acesso de segurança.

Segurança

◇ Suporte à função de ligação de quatro vias IP+MAC+Porta+VLAN.

◇ Suporte ao isolamento de portas e à supressão de tempestades de broadcast em portas.

◇ Suporte à autenticação 802.1X, fornecendo a função de autenticação para os computadores na LAN e controlando o estado de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e fiável

◇ Certificações CE, FCC e RoHS.

◇ O painel de fácil utilização pode mostrar o estado do dispositivo através dos indicadores LED de PWR e Link.

◇ O baixo consumo de energia, a carcaça em aço galvanizado e a excelente dissipação de calor garantem um funcionamento estável do switch.

◇ Adota uma fonte de alimentação desenvolvida internamente com um design de alta redundância para fornecer uma saída de energia estável a longo prazo.

Fácil gestão de operação e manutenção (O&M)

◇ Suporta monitorização de CPU, monitorização de memória e deteção de ping.

◇ HTTPS, SSLv3, SSHv1/v2 e outros métodos de encriptação oferecem maior segurança na gestão.

◇ O LLDP facilita a consulta e a avaliação do estado de comunicação da ligação pelo sistema de gestão de rede.

◇ RMON, os registos do sistema e as estatísticas de tráfego de portas facilitam a otimização e transformação da rede.

◇ Diversos métodos de gestão e manutenção, como a gestão de redes via Web, linha de comandos CLI (Console, Telnet), SNMP (v1/v2/v3), etc.

INFORMAÇÕES PARA ENCOMENDA

Modelo	Descrição
ONV57064FM	Switch Ethernet gerido de nível 3 com 4 portas RJ45 de 10/100/1000/2500M e 2 portas de fibra SFP+ de 1/10G. Possui uma fonte de alimentação única de 30 W integrada e suporta a instalação em caixa de 1U/19”.
ONV57108FM	Switch Ethernet gerido de nível 3 com 8 portas RJ45 de 10/100/1000/2500M e 2 portas de fibra SFP+ de 1/10G. Possui uma fonte de alimentação única de 30 W integrada e suporta a instalação em caixa de 1U/19”.
ONV57128FM	Switch Ethernet gerido de nível 3 com 8 portas RJ45 de 10/100/1000/2500M e 4 portas de fibra SFP+ de 1/10G. Possui uma fonte de alimentação única de 30 W integrada e suporta instalação em caixa de 1U/19”.
ONV57016FM	Switch Ethernet L3 gerido com 16 portas RJ45 10/100/1000/2500M e 2 portas de fibra SFP+ 1/10G. Possui uma fonte de alimentação única de 65 W integrada e suporta instalação em caixa de 1U/19”.
ONV57024FM	Switch Ethernet gerido L3 com 24 portas RJ45 10/100/1000/2500M e 2 portas de fibra SFP+ 1/10G. Possui uma fonte de alimentação única de 65 W integrada e suporta instalação em caixa de 1U/19”.
ONV57030FM	Switch Ethernet de nível 3 gerido com 24 portas RJ45 10/100/1000/2500M, 2 portas RJ45 1/10G e 4 portas de fibra SFP+ 1/10G integradas. Possui uma fonte de alimentação única de 65 W integrada e suporta instalação em caixa de 1U/19”.
Módulo Óptico	Descrição
2630	Módulo ótico SFP, fibra dupla multimodo 1.25G 850 nm, distância de transmissão: 500 m, 2 interfaces LC. Suporta função DDM e ligação a quente.
2632	Módulo ótico SFP, fibra dupla monomodo 1.25G 1310 nm, distância de transmissão: 20 km, 2 interfaces LC. Suporta função DDM e ligação a quente.
2612-T	Módulo ótico SFP, fibra única monomodo 1.25G TX1310nm, distância de transmissão: 20 km, 1 interface LC. Suporta função DDM e ligação a quente.
2613-R	Módulo ótico SFP, fibra única monomodo 1.25G TX1550nm, distância de transmissão: 20 km, 1 interface LC. Suporta função DDM e ligação a quente.
2633	Módulo ótico SFP de 1,25G para porta RJ45 de 10/100/1000M (SFP para RJ45). Distância de transmissão: 100 m
6630	Módulo ótico SFP+, fibra dupla multimodo de 10G 850 nm, distância de transmissão: 300 m, 2 interfaces LC. Suporta função DDM e ligação a quente.
7832	Módulo ótico SFP+, fibra dupla monomodo de 10G 1310 nm, distância de transmissão: 20 km, 2 interfaces LC. Suporta função DDM e ligação a quente.
7832-27	Módulo ótico SFP+, fibra única monomodo de 10G TX1270nm, distância de transmissão: 20 km, 1 interface LC. Suporta função DDM e ligação a quente.
7832-33	Módulo ótico SFP+, fibra única monomodo 10G TX 1330 nm, distância de transmissão: 20 km, 1 interface LC. Suporta função DDM e ligação a quente.

ESPECIFICAÇÕES TÉCNICAS

Modelo	ONV57064FM	ONV57108FM	ONV57128FM	ONV57016FM	ONV57024FM	ONV57030FM
Porta Fixa	2 portas de fibra SFP+ de 1/10G 4 portas RJ45 de 10/100/1000/2500M	2 portas de fibra SFP+ de 1/10G 8 portas RJ45 de 10/100/1000/2500M	4 portas de fibra SFP+ de 1/10G 8 portas RJ45 de 10/100/1000/2500M	2 portas de fibra SFP+ de 1/10G 16 portas RJ45 de 10/100/1000/2500M	2 portas de fibra SFP+ de 1/10G 24 portas RJ45 de 10/100/1000/2500M	2 portas RJ45 de 1/10G 4 portas de fibra SFP+ de 1/10G 24 portas RJ45 de 10/100/1000/2500M
Porta de Gestão	1 porta de consola
Reiniciar Switch	1 botão de reinicialização
Modo de Encaminhamento	Armazenar e reencaminhar (velocidade máxima da rede)
Capacidade de Comutação	160 Gbps (sem bloqueio)		240 Gbps (sem bloqueio)	160 Gbps (sem bloqueio)		240 Gbps (sem bloqueio)
Taxa de Encaminhamento a 64 bytes	44,64 Mpps	59,52 Mpps	89,28 Mpps		119,04 Mpps	178,56 Mpps
MAC	16K		32K	16K		32K
Memória Buffer	12M		16M	12M		16M
Jumbo Frame	12K
Temperatura/Humidade de Funcionamento	-20°C a +55°C, 5% a 90% HR sem condensação
Temperatura/Humidade de Armazenamento	-40°C a +75°C, 5% a 95% HR sem condensação
Dimensões	27018144,5mm			44029044mm
Peso Líquido	1,1 kg	1,15 kg	1,25 kg	3,2 kg	3,4 kg	3,4 kg
Proteção contra Raios	Nível de proteção: IP30, Proteção contra raios: 6 kV 8/20 µs
Tensão de entrada	AC100-240V/50-60Hz (Fonte de alimentação única integrada)
Potência total	30 W			65 W
Instalação	Fonte de mesa, armário 1U/19”
Certificação	Marcação CE, comercial, CE/LVD EN62368-1, FCC Part 15, RoHS
Garantia	3 anos de garantia, manutenção vitalícia
Recurso de gestão de rede
Interface	Gestão de fluxo em tempo real da porta (Flow Range) Diagnóstico digital em tempo real do módulo ótico SFP DDMI Supressão de tempestades de broadcast com base na taxa da porta Controlo de fluxo IEEE802.3x (Full duplex), mecanismo de proteção contra exceções de porta Configuração e visualização do estado de poupança de energia do Ethernet Verde EEE da porta Limitar a taxa de tráfego de pacotes nas portas de entrada e saída; a granularidade mínima é de 16 Kbps e a máxima de 1 Gbps
Recurso de Camada 3	Suporte ao encaminhamento de custo igual ao IPv4. Suporte a Pingv6, Telnetv6, TFTPv6, DNSv6 e ICMPv6. Suporte ao protocolo NG, com um máximo de 1000 entradas. Suporte ao protocolo ARP, com um máximo de 1000 entradas. Suporte VRRP IPv4/IPv6, com um máximo de 255 grupos para cada. Suporte a interfaces VLANIF IPv4/IPv6, com um máximo de 64 para cada. Suporte a funções de gestão de rede de nível 3 e gestão de pilha dupla IPv4/IPv6. Suporte ao encaminhamento dinâmico IPv4, RIPv1/v2 e OSPFv2, com 2000 entradas de rota. Suporte a rotas estáticas e standard IPv4/IPv6, com um máximo de 64 entradas por protocolo. Suporte ao encaminhamento e à comunicação de nível 3 entre diferentes segmentos de rede e VLANs.
VLAN	Suporte de VLAN de voz, configuração QinQ e IEEE 802.1q Suporte a configurações de portas de acesso, trunk e híbridas Suporte ao protocolo VLAN GVRP e às VLANs baseadas em portas (4K) Suporte a VLANs baseadas em protocolos; suporte a VLANs baseadas em endereços MAC
Agregação de Portas	Agregação dinâmica LACP, agregação estática, máximo de 8 grupos de agregação e máximo de 8 portas por grupo.
Árvore de Abrangência	STP (IEEE 802.1d), RSTP (IEEE 802.1w), MSTP (IEEE 802.1s) Proteção de BPDU STP, filtragem de BPDU e encaminhamento de BPDU
Rede em Anel ERPS	Rede em anel ERPS, tempo de recuperação inferior a 20 ms, ITU-T G.8032
Multicast	VLAN multicast, logout rápido do utilizador, MLD Snooping, MVR (Registo de VLAN multicast), IGMP Snooping v1/v2/v3 e até 256 grupos multicast
Espelhamento	Espelhamento de tráfego bidirecional para portas básicas Espelhamento de um para vários, suporta até 4 sessões de porta
QoS	Algoritmo de agendamento de filas (SP, WRR, SP+WRR), 8 filas de saída por porta, mapeamento de prioridades 802.1p/DSCP Limitação de taxa baseada em fluxo, redireccionamento baseado em fluxo, filtragem de pacotes baseada em fluxo, QoS Diff-Serv, marcação/remarcação de prioridade
ACL	Suporte à implementação de ACLs com base em portas e VLAN. Suporte à filtragem de pacotes L2-L4, podendo corresponder aos primeiros 80 bytes de um pacote, e fornece definições de ACL com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP, VLAN, etc.
Segurança	Autenticação AAA, RADIUS e TACACS+ (apenas autenticação, autorização e contabilização não são suportadas) Objecto negro de endereço MAC, autenticação IEEE 802.1X baseada em portas e endereços MAC, isolamento de portas SSL, garantindo a transmissão segura de dados; SSH 2.0, fornecendo um canal seguro e encriptado para o login do utilizador Supressão de pacotes de broadcast de portas, função de ligação de quatro elementos IP+MAC+VLAN+porta, função IP Source Guard Limite de aprendizagem de endereços MAC, gestão hierárquica de utilizadores e proteção por palavra-passe, limitação da taxa de pacotes ARP Proteção do endereço IP de origem, deteção de intrusão ARP, proteção contra ataques DoS, mecanismo de cópia de segurança de dados do host
DHCP	Cliente DHCP, DHCP Snooping, Servidor DHCP
Gerenciamento	HTTP, gestão de upload e download de ficheiros TFTP, SNMP V1/V2C/V3, gestão de clusters da plataforma ONV NMS (LLDP+SNMP) Detecção de ping, gestão de rede via web (HTTPS), configuração de linha de comandos via consola/SSH/Telnet/CLI, detecção do comprimento do cabo Relógio NTP, Registo de trabalho do sistema, Recuperação com um clique, Visualização do estado de utilização da CPU em tempo real, Protocolo de Descoberta da Camada de Ligação (LLDP)
Sistema	Navegador Web: Google Chrome V42 ou posterior, Mozilla Firefox 2.5 ou posterior, Microsoft Internet Explorer 10 ou posterior, cabo Ethernet de categoria 5 ou superior. TCP/IP, adaptador de rede e sistema operativo de rede (como Microsoft Windows, Linux ou Mac OS X) instalados em cada computador da rede, cabo Ethernet de categoria 5 ou superior.
