OONV38368FMÉ um10G ligação L3Gerenciado EThernetFibraInterruptorDesenvolvido independentemente pela ONV.Tem24* Base 100/1000SFP XFibraPortosE 4*1/10G uplink SFP + fibra portosE8* 10/100/1000Base-T portas RJ45 adaptáveis.Cada porto pode apoiar a transmissão da fio-velocidade.
O ONV38368FM possui função de gerenciamento de rede completa L3, suporta gerenciamento IPV4/IPV6, roteamento dinâmico e encaminhamento, mecanismo completo de proteção de segurança, política ACL/QoS completa e funções VLAN ricas para fácil gerenciamento e manutenção. Suporta múltiplos protocolos de redundância de rede STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede, e pode recuperar rapidamente quando ocorre uma falha de rede unidirecional A comunicação garante comunicação ininterrupta para aplicativos importantes. O gerenciamento de endereços de roteamento, controle de fluxo de porta, divisão VLAN, IGMP, política de segurança e outras configurações do negócio do aplicativo são realizados de acordo com as necessidades do aplicativo por meio de métodos de gerenciamento de rede como Web, CLI, SNMP e Telnet. Ele atende ambientes de aplicação de rede de alta densidade e é adequado para estabelecer redes de comunicação econômicas, eficientes e confiáveis em cenários de média e grande escala, como hotéis, campi, parques, supermercados, pontos turísticos, hospitais e bancos.
CARACTERÍSTICA
O acesso do porto da multi-fibra do gigabit, uplink o porto da fibra 1/10G SFP +
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.
◇Suporta porta porta Gigabit RJ45 e porta de fibra gigabit SFP e combinação de porta de fibra 1/10G SFP, que permite aos usuários construir redes de forma flexível para atender às necessidades de vários cenários.
Forte negócio processando capacidade
◇Suporte ERPS ring network e STP/ RSTP/ MSTP para eliminar loops de camada 2 e realizar backup de link.
◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.
◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.
◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.
◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.
◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.
Segurança
◇Porto isolamento e tempestade controle.
◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.
◇802.1X authenO tication fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link e L/A.
◇Fonte de alimentação auto-desenvolvida, design de alta redundância, proporcionando uma saída de energia estável e a longo prazo.
◇Baixo consumo de energia, sem ventilador, casca metálica de aço galvanizado e excelente dissipação de calor para garantir a operação estável do interruptor.
Gestão fácil O & M
◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.
◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.
◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.
◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.
◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

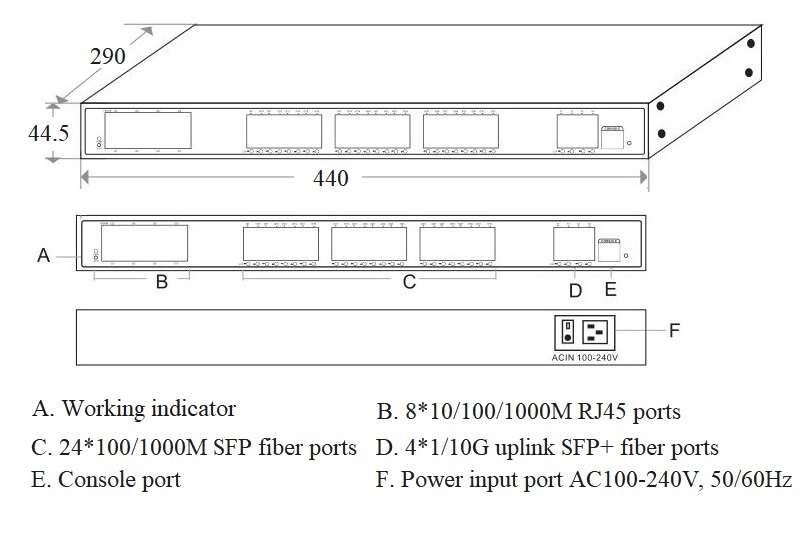

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte de alimentação incorporado |
|
ONV38368FM |
L3 controlou o interruptor de fibra dos ethernet com 8*10/100/1000M portos RJ45 e 24*100/1000MSFPFibraPortos e 4*1/10GUplinkSFP + fibra portas.Fonte de alimentação embutida e montagem de gabinete 1U/19 ". |
60W |
|
Nota:O módulo óptico não está incluído e precisa de ser comprado. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
36 portas 10G uplink L3 gerenciado Ethernet fibra switch |
1 |
CONJUNTO |
|
|
Cabo alimentação CA |
1 |
PC |
|
|
Linha RJ45-DB9 |
1 |
PC |
|
|
Kit De Montagem (Pendurado Orelha) |
1 |
CONJUNTO |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
Módulo óptico 1.25G
|
2630 |
Módulo óptico SFP, 1.25G multi-Fibra dupla 850nm do modo, transmissão distância: 550m,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
2632 |
Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T |
Módulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R |
Módulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T-SC |
Módulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km,SInterface C. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R-SC |
Módulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km,SInterface C. Suporta função DDM e hot plugging. |
PC |
|
|
Módulo Potência |
2633 |
1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45. |
PC |
|
10G Módulo Ótico |
6630 |
SFP + módulo óptico, 10GMFibra dupla 850nm do ulti-modo, distância da transmissão: 300m,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
7832 |
SFP + módulo óptico, 10GSFibra dupla 1310nm do ingle-modo, distância da transmissão: 20km,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
|
7832 33 |
SFP + módulo óptico, 10GSFibra TX1330nm/única do Único-modoRX1270nm, transmissão distância: 20km,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
|
7832 27 |
SFP + módulo óptico, 10GSFibra única TX1270nm/do Único-modoRX13300nm, transmissão distância: 20km,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
Modelo |
ONV38368FM |
|
Características Interface |
|
|
FixoPOrt |
1 * porto do console RS232 (115200,N,8,1) 4*1/10G uplink SFP fibra portas (dados) 8*10/100/1000Base-T RJ45 portos (dados) 24*100/1000Base-X uplink SFP fibra portas (dados) |
|
Porta Ethernet |
Porto 1-8 apoio 10/100/1000Base-T auto-detecção, completamente/half duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC) |
|
Expansão Porto Fibra Óptica |
Turbo overclocking 2.5G expansão módulo óptico e anel rede |
|
Cabo óptico/distância |
Multi-modo: 850nm / 0-500M(1.25G), 0-300M(10G) Único-modo: 1310nm / 0-40km, 1550nm / 0-120km |
|
Parâmetro do chip |
|
|
Tipo Gerenciamento Rede |
L3 |
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e Encaminhar (Velocidade completa do fio) |
|
Capacidade do interruptor |
176Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
107,14Mpps |
|
CPU(Hz) |
500M |
|
DRAM |
2G |
|
Flash |
128M |
|
MAC |
32K |
|
Memória Buffer |
32M |
|
JumboFRamé |
9,6 K |
|
LED Indicador |
Potência: PWR(SAbaixo), Sistema:SYS (SAbaixo)Por exemplo,Rede: Link (SAbaixo)Porta de fibra: L/A(GRéen) |
|
Redefinir interruptor |
Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica |
|
Alimentação |
|
|
Tensão total do PWR / Input |
60W/(AC100-240V) |
|
Consumo Energia |
À espera <20W, carga completa <45W |
|
Alimentação |
Fonte de alimentação embutida, CA 100 ~ 240V 50-60Hz, 1.0A |
|
Parâmetro físico |
|
|
Operação TEMP/Umidade |
-20#+ 55 °CPor exemplo,5%#90% RH Não condensação |
|
Armazenamento TEMP/Umidade |
-40#+80°CPor exemplo,5%#95% RH Não condensação |
|
Dimensão(L * A * A) |
440*290* 44. 5Mm |
|
Peso líquido/bruto |
3,45Quilograma/4,3Quilograma |
|
Instalação |
Ecrã,19 polegadas instalação do gabinete 1U |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30 |
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS |
|
Garantia |
3 anos, manutenção vitalícia. |
|
Recurso Gerenciamento Rede |
|
|
Interface |
Configuração proteção temperatura porto Nenhuma conexão porta sono automático Controle do fluxo IEEE 802.3X (Full duplex) Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto SFP porta óptica DDMI diagnóstico digital em tempo real O limite de velocidade do fluxo de mensagens na porta de acesso, mini tamanho de partícula é 64Kbps. |
|
Roteamento L3 |
Roteamento igual do custo IPV4 Protocolo NG max 1000 entradas Protocolo ARP max 1000 entradas IPV4/IPV6 VRRP grupo máximo é 255 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 A interface VLANIF IPV4/IPV6 suporta até 128 A rota estática IPV4/IPV6/rota padrão suporta até 128 entradas Função de gerenciamento de rede L3, gerenciamento de pilha dupla IPV4/IPV6 Roteamento dinâmico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas do roteamento Roteamento dinâmico IPV6 OSPFv3, BGP , RIPng, gestão IPV6, 1000 entradas do roteamento O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN |
|
VLAN |
Voz VLAN, configuração QinQ, IEEE802.1q VLAN baseado no MAC, VLAN baseado no protocolo 4K VLAN baseado na porta, configuração de porta de acesso, tronco, híbrido. |
|
PortoAAgregação |
Agregação dinâmica LACP, agregação estática Max 18 agregação grupos e 8 portas por grupo. |
|
Spanning Tree |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Protocolo Rede Anel |
G.8032 (ERPS), tempo de recuperação inferior a 20ms 250 Anel no máximo, Max 250 dispositivos por anel. |
|
Multicast |
MLD Snooping, Multicast VLAN, saída rápida IGMP Snooping v1/v2, Max 1024 grupos multicast |
|
Espelhamento Porto |
Espelhamento bidirecional dos dados baseado na porta |
|
QoS |
Diff-Servo QoS, Marca Prioritária/Observação Algoritmo Agendamento Fila (SP, WRR, SP WRR) Limitação de taxa baseada em fluxo, filtragem de pacotes baseada em fluxo 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/ DSCP |
|
LCA |
Emissão baseada em porta ACL,ACL baseado em porta e VLAN L2 a L4 packet filtering, combinando a primeira mensagem 80 bytes. Forneça ACL com base em MAC, endereço MAC de destino, origem IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, porta TCP/UDP e VLAN, etc. |
|
Segurança |
Função limitante taxa mensagem ARP Porta Transmissão Mensagem Supressão SSL garante a transmissão dos dados Certificação AAA & RADIUS & TACACS Limite o número de endereços MAC aprendidos Isolamento do porto, mecanismo alternativo dos dados do anfitrião |
