Switch Ethernet gerenciado L2 Gigabit de 36 portas

Modelo： ONV33368FM

L2 gerenciado Ethernet fibra switch com 8*10/100/1000M portas RJ45 e 28*100/1000M uplink portas de fibra SFP. É fonte de alimentação 60W incorporado e 1U/19 "instalação do armário.

Quero fazer um inquérito para

Síntese
Especificação técnica

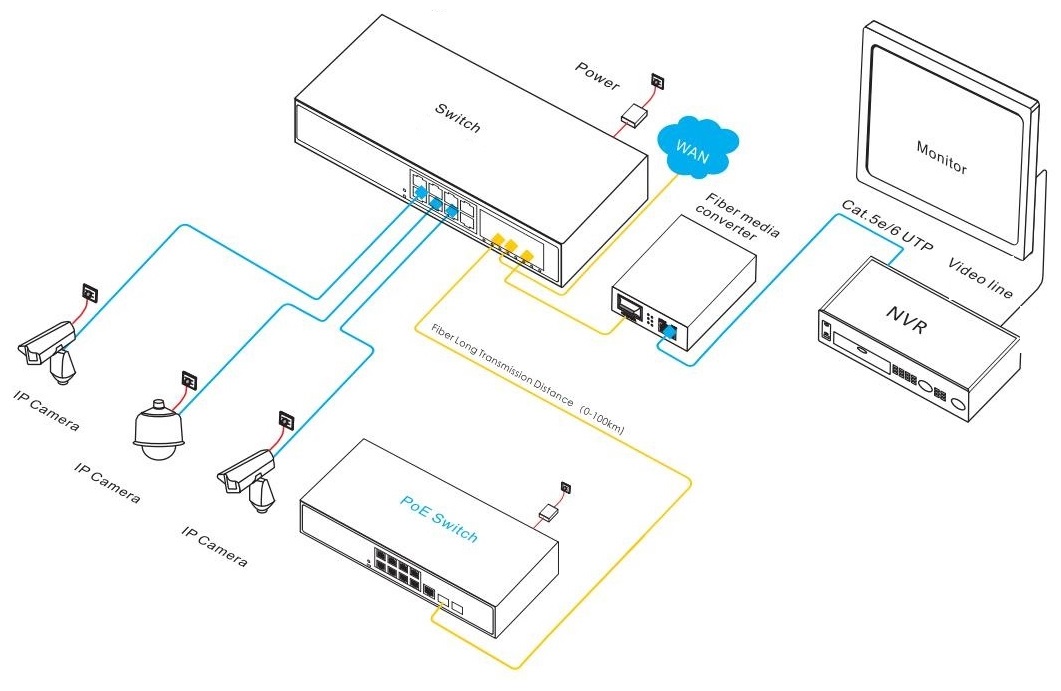

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

OONV33368FMÉ umGigabit L2 +Gerenciado EThernetFibraInterruptorDesenvolvido independentemente pela ONV.Tem28*100/1000Base-X SFP fibra portas e 8* 10/100/1000Base-TAdaptávelPortas RJ45.Cada porto pode apoiar a transmissão da fio-velocidade.

OONV33368FMTemL2 +A função completa da gestão da rede, apoia a gestão IPV4/IPV6, a rota estática que envia, o mecanismo completo da proteção da segurança, a política ACL/QoS completa, e funções ricas do VLAN para a gestão e a manutenção fáceis. Ele suporta vários protocolos de redundância de rede STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede, e pode recuperar rapidamente quando ocorre uma falha de rede unidirecionalCOmmunication garante comunicação ininterrupta para aplicações importantes.O gerenciamento de endereços de roteamento, controle de fluxo de porta, divisão VLAN, IGMP, política de segurança e outras configurações do negócio do aplicativo são realizados de acordo com as necessidades do aplicativo por meio de métodos de gerenciamento de rede como Web, CLI, SNMP e Telnet. Ele atende ambientes de aplicação de rede de alta densidade e é adequado para estabelecer redes de comunicação econômicas, eficientes e confiáveis em cenários de média e grande escala, como hotéis, campi, parques, supermercados, pontos turísticos, hospitais e bancos.

CARACTERÍSTICA

Acesso completo do gigabit, uplink SFP fiber port

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.

◇SSuporteGigabitRJ45PortoEGigabitSFP fibra pCombinação ort, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Forte negócio processando capacidade

◇Suporte ERPS ring network e STP/ RSTP/ MSTP para eliminar loops de camada 2 e realizar backup de link.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Segurança

◇Porto isolamento e tempestade controle.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel amigável pode mostrar o status do dispositivo através do indicador LED de PWRPor exemplo,Ligação.

◇Fonte de alimentação auto-desenvolvida, redundância alta, fornecendo um longo-Termo e potência estável.

◇Baixo consumo de energiaNãoFã, escudo de aço galvanizado do metal, e dissipação de calor excelente para assegurar a operação estável do interruptor.

Gestão fácil O & M

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.

◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.

◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.

◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

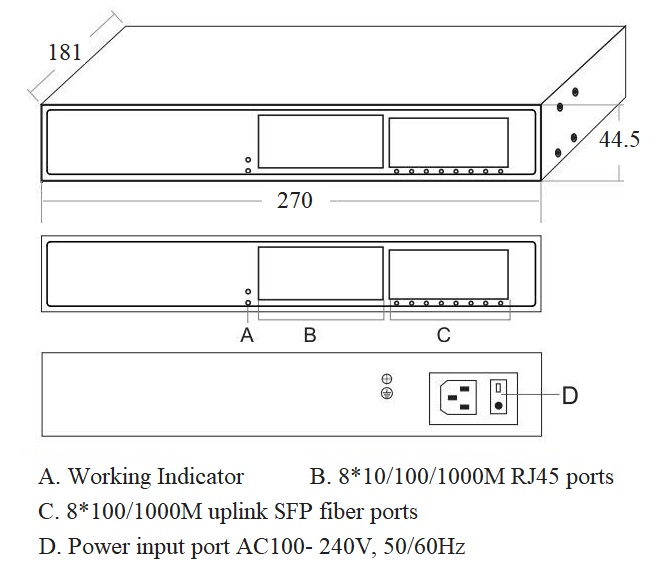

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte de alimentação incorporado
ONV33368FM	Comutador controlado L2 + da fibra dos ethernet com 810/100/1000M portos RJ45 e28 100/1000M uplink SFP fibra portas. É fonte de alimentação incorporado e 1U/19 "instalação do armário.	60W
Nota:O módulo óptico não está incluído e precisa de ser comprado.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Switch de fibra Ethernet gerenciado gigabit completo de 36 portas	1	CONJUNTO
	Cabo alimentação CA	1	PC
	Linha RJ45-DB9	1	PC
	Kits De Montagem (Pendurado Orelha)	1	CONJUNTO
	Guia do usuário	1	PC
	Cartão Garantia	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25GOPticalMÓdulo	2630	Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging.	PC
	2632	Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2613-R	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T-SC	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC
	2613-R-SC	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC
EnergiaMódulo	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45.	PC

PRODUTO RELACIONADO

Modelo	Descrição
ONV33020FM	L2 + gerenciado Ethernet fibra switch com 1610/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. É fonte de alimentação incorporado e 1U/19 "instalação do armário.
ONV33168FM	L2 + gerenciado Ethernet fibra switch com 810/100/1000M portas RJ45 e 8100/1000M uplink portas de fibra SFP. É fonte de alimentação incorporado e 1U/19 "instalação do armário.
ONV33028FM	L2 + gerenciado Ethernet fibra switch com 2410/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. É fonte de alimentação incorporado e 1U/19 "instalação do armário.
ONV33052FM	L2 + gerenciado Ethernet fibra switch com 4810/100/1000M portas RJ45 e 4100/1000M uplink portas de fibra SFP. É fonte de alimentação incorporado e 1U/19 "instalação do armário.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV33368FM
Características Interface
Porto Fixo	1 * porto do console RS232 (115200,N,8,1) 810/100/1000Base-T RJ45 portos (dados) 28 100/1000Base-X uplink SFP fibra portas (dados)
Porta Ethernet	Porto 1-8 apoio 10/100/1000Base-T auto-detecção, completamente/half duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC)
Expansão Porto Fibra Óptica	Turbo overclocking 2.5G expansão módulo óptico e anel rede
Cabo óptico/distância	Multi-modo: 850nm/ 0-500m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	176Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	53,57Mpps
CPU(Hz)	416M
DRAM	1G
Flash	128M
MAC	32K
Memória Buffer	32M
Quadro Jumbo	9,6 K
Indicador LED	Alimentação: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link (amarelo), Porta de fibra: L/A (verde)
Redefinir interruptor	Sim, suporte uma chave para restaurar as configurações originais
Alimentação
Tensão total do PWR / Input	60W/ (AC100-240V)
Consumo Energia	Aguardando <20W, carga completa <45W
Alimentação	Fonte de alimentação embutida, AC 100 ~ 240V 50-60Hz,1,0A
Parâmetro físico
Operação TEMP/Umidade	-20 ~ + 55 °C, 5% ~ 90% RH Sem condensação
Armazenamento TEMP/Umidade	-40 ~ +80°C, 5% ~ 95% RH Não condensação
Dimensão (L * W * H)	44029044,5 milímetros
Peso líquido/bruto	3,45Quilograma/4,3Quilograma
Instalação	Desktop, parede-montagem, 1U/19 ”rack-montagem
Certificação & garantia
Proteção contra raios	Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS
Garantia	3 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Controle do fluxo IEEE 802.3x (Full duplex) Configuração proteção temperatura porto Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto Limite a velocidade do tráfego da mensagem na granularidade de entrada e saída das portas mini é 64Kbps
L3 Característica	Protocolo ARP, max 1024 entradas Rota IPV4/IPV6 estática/rota padrão max 128 entradas Função de gerenciamento de rede L2, gerenciamento de pilha dupla IPV4/IPV6 O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	Voz VLAN, configuração QinQ, IEEE802.1q VLAN baseado no MAC, VLAN baseado no protocolo 4K VLAN baseado na porta, configuração de porta de acesso, tronco, híbrido.
Agregação portuária	Agregação dinâmica LACP, agregação estática Máximo18 grupos agregação e 8 portas por grupo.
Spanning Tree	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo rede anel ERPS	Rede do anel do apoio ERPS, tempo da recuperação menos do que 20ms, 255Anel no máximo, máximo 254Dispositivos por anel.
Multicast	IGMP Snooping v1/v2/v3, Max 1024 grupos multicast MLD Snooping, Multicast VLAN, saída rápida do usuário mecanismo
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Filtragem de pacotes baseada em fluxo, Prioridade Marca/Observação Redirecionamento baseado em fluxo, limitação da taxa baseada em fluxo 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/ DSCP Diff-Serv QoS, Algoritmo Agendamento Fila (SP, WRR, SP WRR)
LCA	Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.
Segurança	Autenticação do endereço IEEE802.1X e MAC Ligação IP-MAC-VLAN-Port, MAC learning limit Broadcast storm control, Backup para host datum Buracos negros Mac, proteção de fonte IP, ataque Anti-DoS SSH 2.0, SSL, isolamento porta, ARP mensagem velocidade limite Gerenciamento hierárquico do usuário e proteção por senha Certificação AAA & RADIUS & TACACS, inspeção ARP
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP
Gestão	Registo do trabalho do sistema, Link Layer Discovery Protocol Relógio NTP, Detecção do comprimento do cabo, SNMP V1/V2/V3 Detecção Ping, Web Network Management (HTTPS) ONV-NMS gestão cluster plataforma (LLDP SNMP) Um clique recuperação, Ver CPU em tempo real utilização status FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão Console/ AUX Modem/ Telnet/ SSH2.0 CLI linha comando configuração
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
