VISÃO GERAL
O ONV-H3005SM é um switch Ethernet gerenciado fácil gigabit desenvolvido independentemente pela ONV. Tem portas RJ45 adaptáveis 5*10/100/1000Base-T. Cada porto pode apoiar a transmissão da fio-velocidade.
O ONV-H3005SM pode suportar gerenciamento Web, plataforma de nuvem de gerenciamento ONV-NMS e gerenciamento de operação e manutenção de aplicativos móveis, que podem realizar gerenciamento de topologia de rede de segurança, agregação de links, gerenciamento de portas, espelhamento de portas e operação e manutenção remotas. Tem alta confiabilidade e é fácil de instalar e manter. Possui uma função de comutação rápida e várias portas de acesso, adequadas para acesso a dispositivos LAN de vários tamanhos. O grande backplane e grande cache switching chip solução melhora a taxa de encaminhamento de arquivos grandes e pode efetivamente resolver problemas como vídeo congelamento e perda de imagem em ambientes de monitoramento de alta definição. É adequado para hotéis, bancos, campi, dormitórios de fábrica, pequenas e médias empresas e famílias para construir redes de transmissão controláveis econômicas, eficientes e em tempo real.
CARACTERÍSTICA
Taxa do gigabit, transmissão de alta velocidade
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.
◇Porta Gigabit RJ45, alta velocidade, transmissão rápida, conveniente para os usuários de rede flexível e atender a vários requisitos de rede de alta definição.
Otimização extrema, aplicação minimalista
◇Alarme de falha em tempo real e localização falha.
◇Atualização remota, reinicialização remota e reinicialização de fábrica.
◇Plataforma local, plataforma em nuvem e gerenciamento de aplicativos móveis O & M.
◇Gerenciamento de topologia de rede, divisão VLAN, QoS, agregação de links, espelhamento de portas, controle de portas e gerenciamento de largura de banda.
◇A função de gerenciamento de rede fácil de usar permite a implantação rápida da rede e operação e manutenção centralizadas por meio da plataforma de operação e manutenção.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇Baixo consumo de energia, sem ventilador, ABS e PC proteção ambiental plástico shell.
◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR e Link.

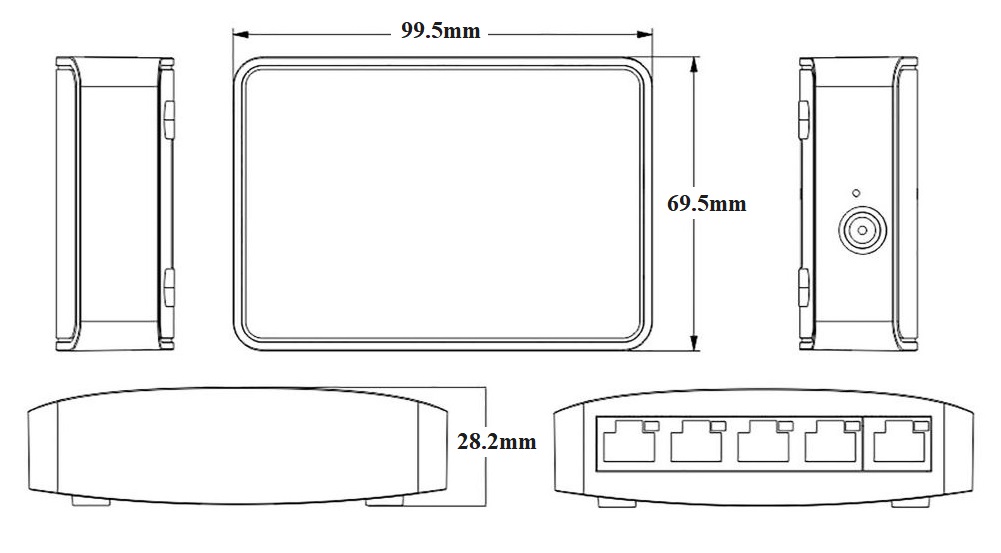

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Adaptador alimentação externa |
|
ONV-H3005SM |
Interruptor Ethernet gerenciado fácil com portas RJ45 5*10/100/1000M. Pode suportar gerenciamento Web, plataforma em nuvem, operação e gerenciamento de manutenção de aplicativos móveis e energia externaADapter. |
5W |
|
ONV-H3008SM |
Comutador Ethernet gerenciado fácil com portas RJ45 8*10/100/1000M. Pode suportar gerenciamento Web, plataforma em nuvem, operação e gerenciamento de manutenção de aplicativos móveis e energia externaADapter. |
5W |
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
5-Porta gigabit Switch Ethernet gerenciado fácil |
1 |
CONJUNTO |
|
|
Adaptador do poder 5V/1A |
1 |
PC |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-H3005SM |
ONV-H3008SM |
|
Características Interface |
||
|
Porto Fixo |
5*10/100/1000Base-T RJ45 portos (dados) |
8*10/100/1000Base-T RJ45 portos (dados) |
|
Porta Ethernet |
Porto 1-4/1-8 apoio 10/100/1000Base-T auto-detecção, full/ half-duplex MDI/ MDI-X auto-adaptação |
|
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
|
Parâmetro do chip |
||
|
Tipo Gerenciamento Rede |
Easy Web network management, cloud platform management |
|
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x |
|
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
|
Capacidade do interruptor |
10Gbps (sem bloqueio) |
16Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
7,44 Mpps |
11,9 Mpps |
|
MAC |
2K |
|
|
Memória Buffer |
2M |
|
|
Quadro Jumbo |
9,2 K |
|
|
Indicador LED |
Poder: PWR (verde), dados: relação/ato (verde) |
|
|
Redefinir interruptor |
Pressione e solte por 6 segundos para restaurar as configurações padrão Pressione 2 vezes (intervalo 1 segundo) para alternar para o estado não gerenciado |
|
|
Alimentação |
||
|
Tensão total do PWR / Input |
5W/ DC5V |
|
|
Consumo Energia |
Standby<1W, carga total <4W |
Standby<2W, carga completa <5W |
|
Alimentação |
Adaptador externo do poder, AC100 ~ 240V 50-60Hz, 0.56A |
|
|
Parâmetro físico |
||
|
Operação TEMP/Umidade |
0 °C ~ + 55 °C, 5% ~ 90% RH Sem condensação |
|
|
Armazenamento TEMP/Umidade |
-40 °C ~ + 75 °C, 5% ~ 95% RH Sem condensação |
|
|
Dimensão (L * W * H) |
99,5*69,5*28,2mm |
140*77,5*34mm |
|
Peso líquido/bruto |
0,1 kg/0,2 kg |
0,25 kg/0,35 kg |
|
Instalação |
Ecrã |
|
|
Certificação & garantia |
||
|
Proteção contra raios |
Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30 |
|
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS |
|
|
Garantia |
1 ano, manutenção vitalícia. |
|
|
Parâmetro do software |
||
|
Interface |
EEE Economia de energia e função Ethernet verde Estatísticas do tráfego portuário, controlo do fluxo IEEE 802.3x (Full-duplex) Exposição do estado do porto, configuração do duplex do porto/taxa da negociação |
|
|
VLAN |
Configuração VLAN IEEE802.1Q baseada em porta (4K) |
|
|
Agregação portuária |
Agregação estática |
|
|
Proteção Loop |
Função proteção Loop |
|
|
Multicast |
IGMP Snooping v1/v2, máximo 256 grupos multicast |
|
|
Espelhamento Porto |
Espelhamento bidirecional dos dados baseado na porta |
|
|
QoS |
Diff-Serv QoS, Marca Prioritária/Observação 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/DSCP |
|
|
Segurança |
Transmissão tempestade controle, Porto isolamento, Port velocidade limite |
|
|
DHCP |
Snooping DHCP |
|
|
Gestão |
Mobile APP operação e manutenção gestão Recuperação de uma chave, Diagnóstico por cabo, Gerenciamento Web (https) ONV-NMS gestão plataforma (plataforma local/plataforma Cloud) |
|
|
Sistema |
Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet |
|
