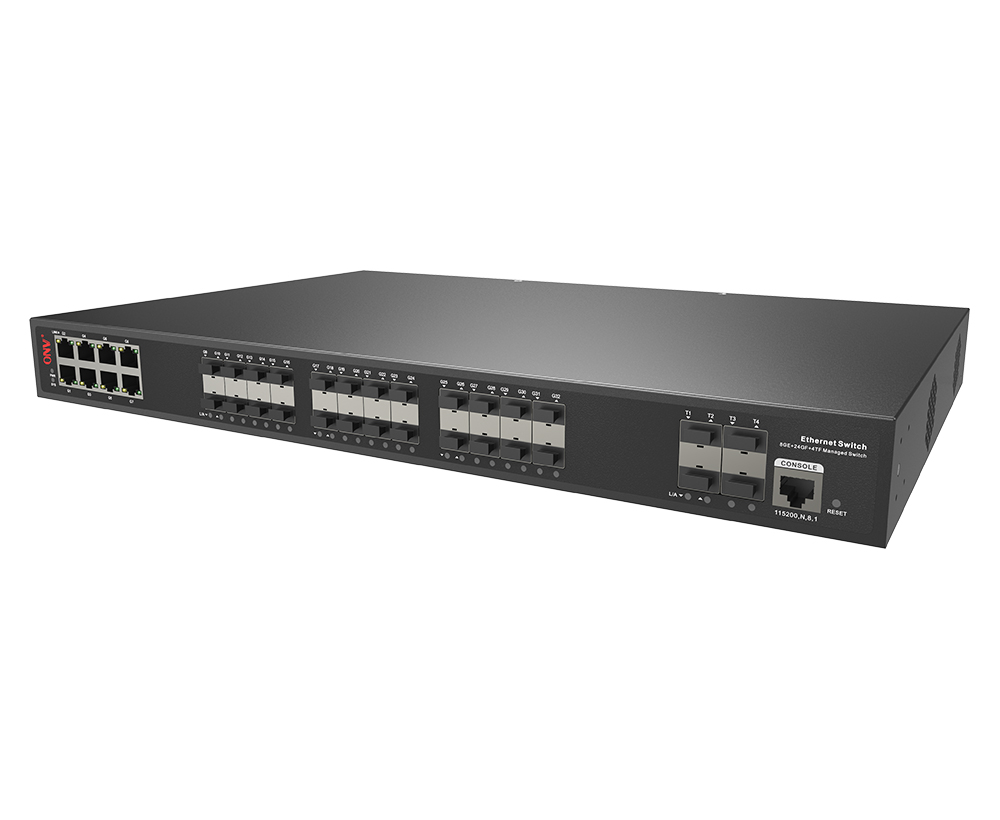

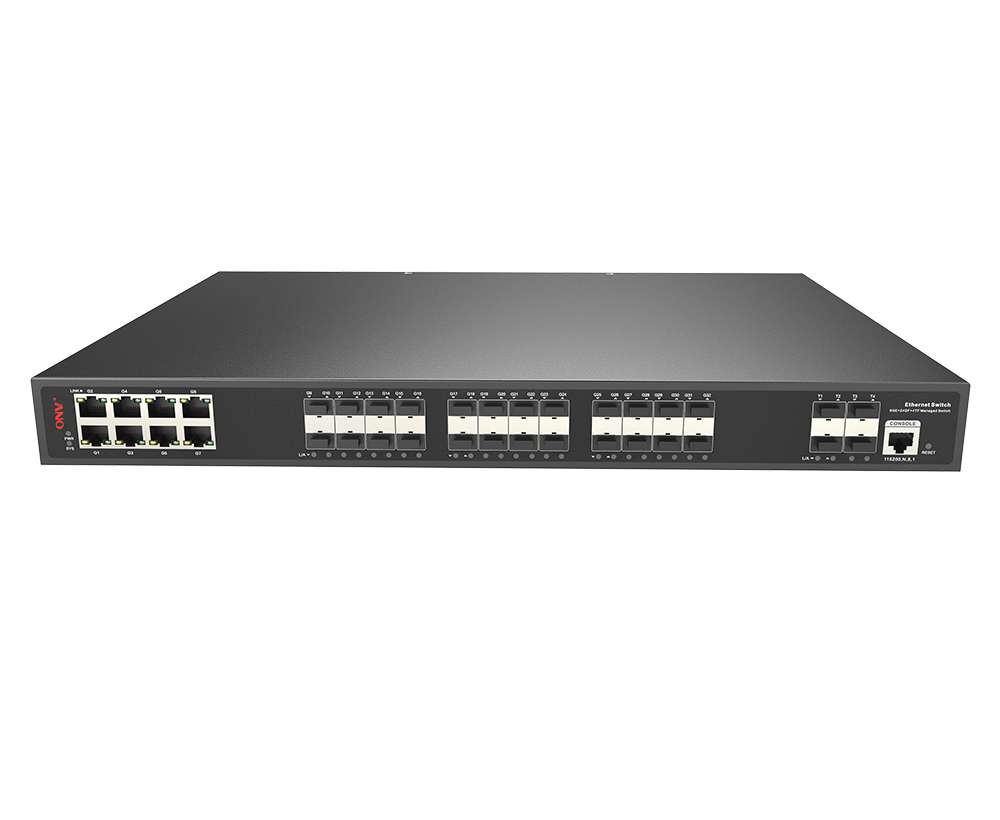

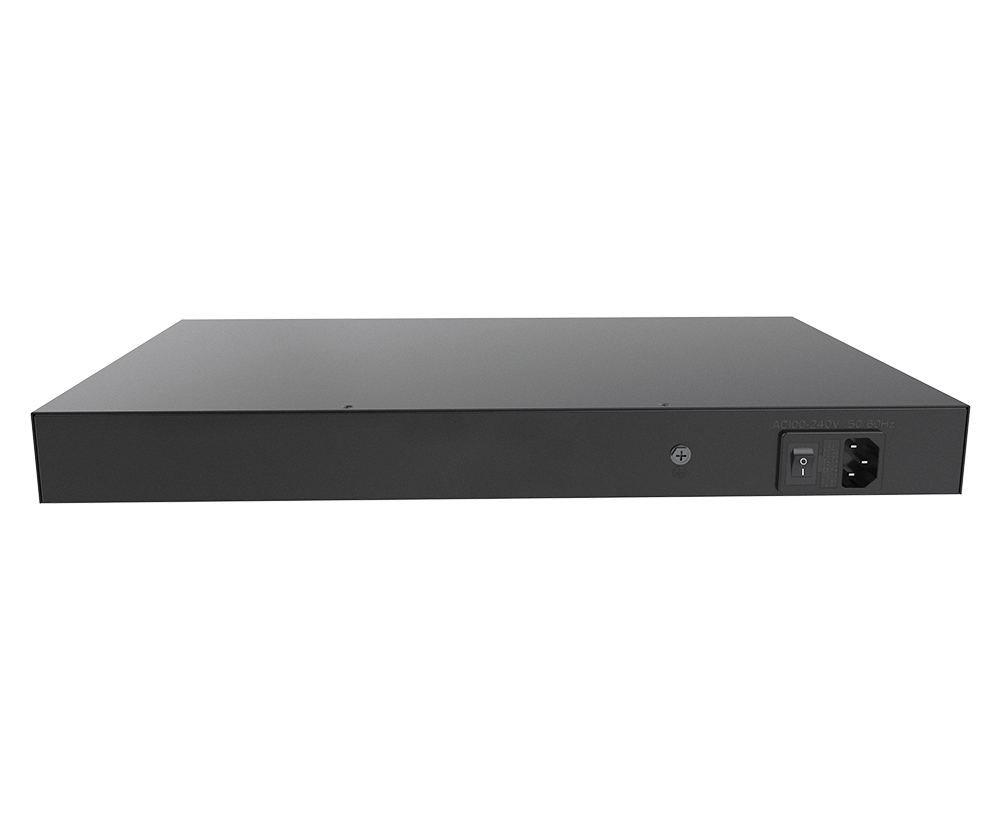

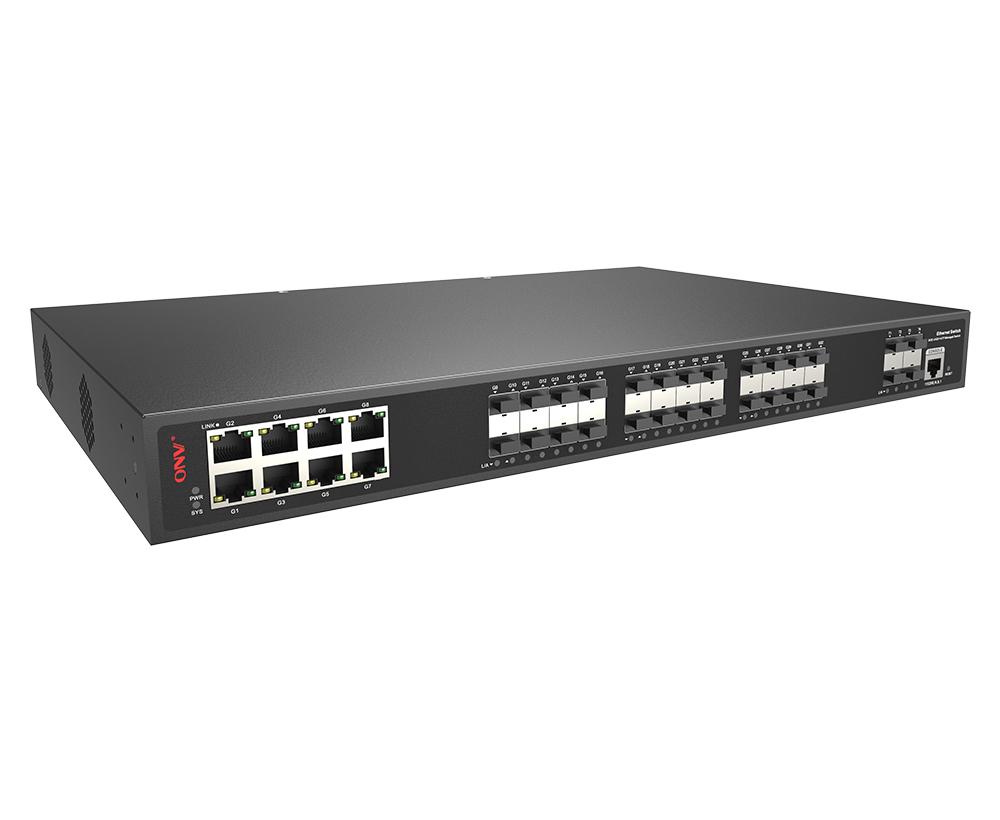

10G uplink 36 portas L3 gerenciado Ethernet switch

Modelo： ONV58368FM

L3 gerenciado Ethernet fibra switch com 8*10/100/1000Base-T portas RJ45 ou 8*100/1000Base-X SFP fibra combo portas e 16*100/1000Base-X SFP fibra portas e 4*1/10G uplink SFP fibra portas. É fonte de alimentação 60W incorporado e 1U/19 "instalação do armário.

Quero fazer um inquérito para

Síntese
Especificação técnica

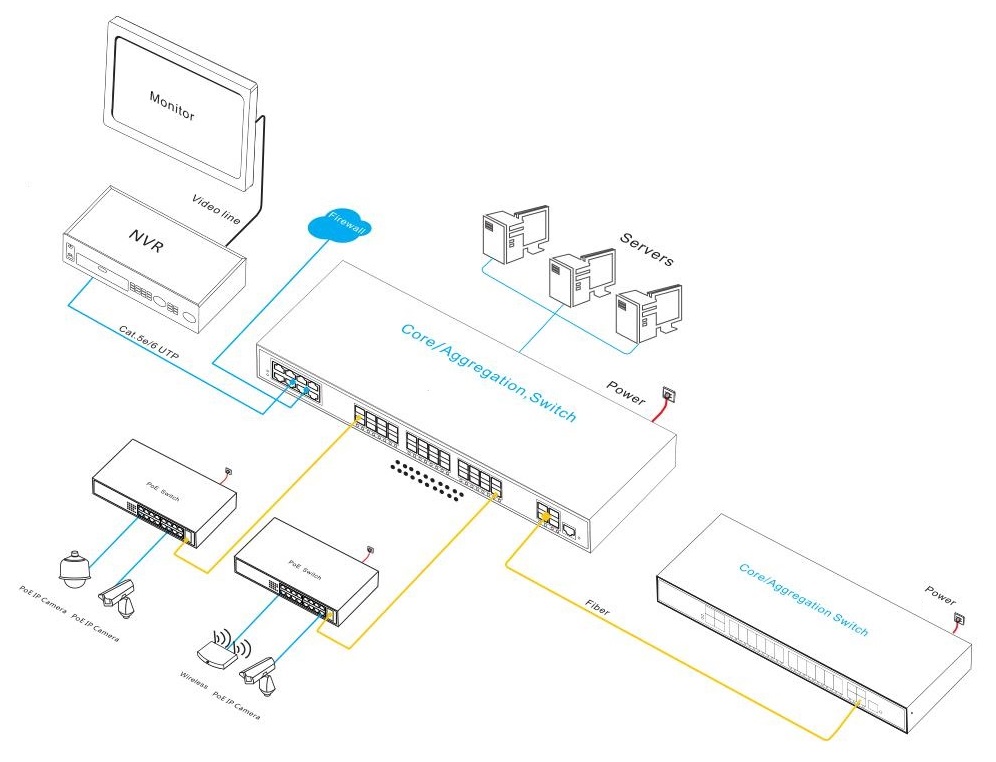

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

OONV58368FMÉ um10G ligação L3Gerenciado EThernetFibraInterruptorDesenvolvido independentemente pela ONV.Tem8* 10/100/1000Base-TRJ45Portos ou 8*100/1000Base-X SFP fibra comboPortoSE16* Base 100/1000SFP XFibraPortosE 4*1/10G uplink SFP + fibra portos-A.Cada porto pode apoiar a transmissão da fio-velocidade.

OONV58368FMTemL3 rede completa gestão função, suporta IPV4/Gerenciamento IPV6, roteamento dinâmico e encaminhamento, mecanismo completo de proteção de segurança, política ACL/QoS completa e funções VLAN ricas para fácil gerenciamento e manutenção. Suporta múltiplos protocolos de redundância de rede STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede, e pode recuperar rapidamente quando ocorre uma falha de rede unidirecional A comunicação garante comunicação ininterrupta para aplicativos importantes. O gerenciamento de endereços de roteamento, controle de fluxo de porta, divisão VLAN, IGMP, política de segurança e outras configurações do negócio do aplicativo são realizados de acordo com as necessidades do aplicativo por meio de métodos de gerenciamento de rede como Web, CLI, SNMP e Telnet. Ele atende ambientes de aplicação de rede de alta densidade e é adequado para estabelecer redes de comunicação econômicas, eficientes e confiáveis em cenários de média e grande escala, como hotéis, campi, parques, supermercados, pontos turísticos, hospitais e bancos.

CARACTERÍSTICA

O acesso do porto da multi-fibra do gigabit, uplink o porto da fibra 1/10G SFP +

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.

◇Suporta porta porta Gigabit RJ45 e 1/10G uplink SFP + fiber port combination, o que permite aos usuários construir redes de forma flexível para atender às necessidades de vários cenários.

Forte negócio processando capacidade

◇Suporte ERPS ring network e STP/ RSTP/ MSTP para eliminar loops de camada 2 e realizar backup de link.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, porta-baseado, 802.1P-baseado, e DSCP-baseado três modos da prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP + WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Segurança

◇Porto isolamento e tempestade controle.

◇IP + MAC + porta + VLAN função obrigatória combinação flexível quádrupla.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link e L/A.

◇Fonte de alimentação auto-desenvolvida, redundância alta, fornecendo um longo-Termo e potência estável.

◇Baixo consumo de energia, sem ventilador, casca metálica de aço galvanizado e excelente dissipação de calor para garantir a operação estável do interruptor.

Gestão fácil O & M

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.

◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.

◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.

◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

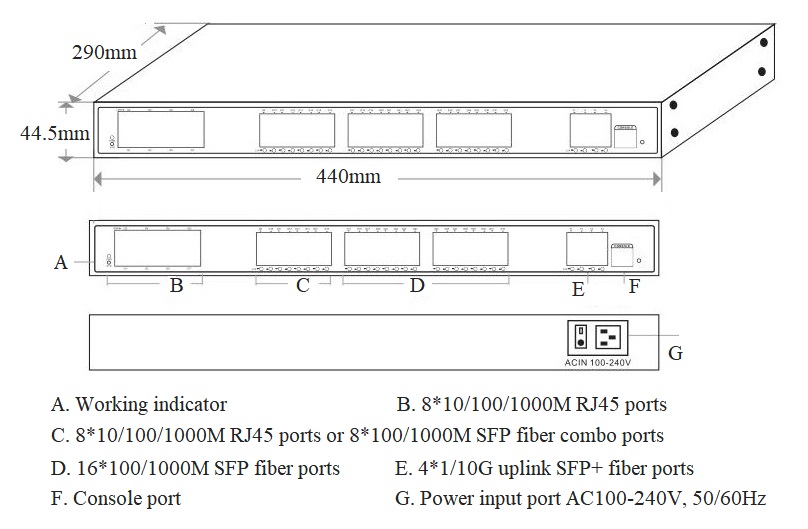

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte de alimentação incorporado
ONV58368FM	L3Interruptor controlado da fibra do Ethernet810/100/1000Base-T portas RJ45 ou 8100/1000Base-X SFP fibra combo portas e 16100/1000Base-X SFP fibra portas e 41/10G uplink SFP + fibra portas.É fonte de alimentação incorporado e 1U/19 "instalação do armário.	60W
Nota:O módulo óptico não está incluído e precisa de ser comprado.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	36 portas 10G uplink L3 gerenciado Ethernet fibra switch	1	CONJUNTO
	Cabo alimentação CA	1	PC
	Linha RJ45-DB9	1	PC
	Kit De Montagem (Pendurado Orelha)	1	CONJUNTO
	Guia do usuário	1	PC
	Cartão Garantia	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25G Óptica Módulo	2630	Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2632	Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T	Módulo óptico SFP, 1.25GFibra única TX1310nm/ RX1550nm do único-modo, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2613-R	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T-SC	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente.	PC
	2613-R-SC	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente.	PC
Módulo Potência	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45.	PC
10G Óptica Módulo	6630	Módulo óptico SFP +, fibra dupla 850nm do multi-modo 10G, distância de transmissão: 300m, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832	Módulo ótico de SFP +, fibra dupla 1310nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832 33	Módulo ótico de SFP +, fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV58368FM
Características Interface
Porto Fixo	1 * porto do console RS232 (115200,N,8,1) 41/10G uplink SFP fibra portas (dados) 16100/1000Base-X SFP fibra portas (dados) 810/100/1000Base-T RJ45 portas ou 8100/1000Base-X SFP fibra combo portas (dados)
Porta Ethernet	Porto 1-8 apoio 10/100/1000Base-T auto-detecção, completamente/half duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Expansão Porto Fibra Óptica	Turbo overclocking 2.5G expansão módulo óptico e anel rede
Cabo óptico/distância	Multi-modo: 850nm/ 0-500m (1G), 0-300m(10G) Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Tipo Gerenciamento Rede	L3
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	128Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	95,23 Mpps
CPU(Hz)	800MHz
DRAM	1G
Flash	128M
MAC	16K
Memória Buffer	12M
Quadro Jumbo	12K
Indicador LED	Alimentação: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link (amarelo), Porta de fibra: L/A (verde)
Redefinir interruptor	Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica
Alimentação
Tensão total do PWR / Input	60W/(AC100-240V)
Consumo Energia	À espera <20W, carga completa <45W
Alimentação	Fonte de alimentação embutida, AC100-240V 50-60Hz, 1.0A
Parâmetro físico
Operação TEMP/Umidade	-20 ~ + 55 °C, 5% ~ 90% RH Sem condensação
Armazenamento TEMP/Umidade	-40 ~ + 80 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	44029044,5 milímetros
Peso líquido/bruto	3,45 kg/4,3 kg
Instalação	Desktop, 1U/19 "armário
Certificação & garantia
Proteção contra raios	Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS
Garantia	3 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Controle do fluxo IEEE802.3x (Full duplex) Porta exceção proteção mecanismo Configuração do quadro Jumbo, byte máximo 12000 Gestão do fluxo em tempo real do porto (intervalo do fluxo) Módulo óptico DDMI diagnóstico digital em tempo real Transmitir supressão tempestade com base na taxa portuária Configuração e status do porto EEE Green Ethernet Energy-Saving Limite a taxa de tráfego de pacotes nas portas de entrada e saída, a mini granularidade 16Kbps e max 1Gbps
Roteamento L3	Protocolo ARP, max 1000 entradas IPV4/IPV6 VRRP, o grupo máximo é 255 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 A interface VLANIF IPV4/IPV6 suporta até 128 IPV4 Equal Cost Routing, protocolo NG, entradas max1000 A rota estática IPV4/IPV6/rota padrão suporta até 128 entradas Função de gerenciamento de rede L3, gerenciamento de pilha dupla IPV4/IPV6 Roteamento dinâmico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas do roteamento Roteamento dinâmico IPV6 OSPFv3, BGP , RIPng, gestão IPV6, 1000 entradas do roteamento O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	Voz VLAN, configuração QinQ, IEEE802.1q VLAN baseado no MAC, VLAN baseado no protocolo 4K VLAN baseado na porta, configuração de porta de acesso, tronco, híbrido.
Agregação portuária	Agregação dinâmica LACP, agregação estática Max 18 agregação grupos e 8 portas por grupo.
Spanning Tree	STP BPDU Guard, filtragem BPDU e encaminhamento BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
ERPS Ring Network	ERPS anel rede, recuperação tempo inferior a 20ms, ITU-T G.8032
Multicast	MLD Snooping, Multicast VLAN Logout rápido do usuário, MVR (Multicast VLAN Registration) IGMP Snooping v1/v2/v3 e 1024 grupos multicast no máximo
Espelhamento	Espelhamento bidirecional do tráfego para portas básicas Suporta espelhamento de 1 a múltiplo, suporta até 4 sessões de portas
QoS	Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo Filtragem de pacotes baseada em fluxo, marca/observação prioritária 802.1p/DSCP prioridade mapeamento, 8 * Filas de saída de cada porta Diff-Serv QoS, Algoritmo Agendamento Fila (SP, WRR, SP WRR)
LCA	Emissão baseada em porta ACL, ACL baseado em porta e VLAN Filtragem de pacotes L2 a L4, correspondendo à primeira mensagem de 80 bytes. Forneça ACL com base em MAC, endereço MAC de destino, origem IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP e VLAN, etc.
Segurança	Porta transmissão mensagem supressão SSL garante a transmissão dos dados Isolamento do porto, mecanismo alternativo dos dados do anfitrião Limite o número de endereços MAC aprendidos Anti-DoS ataque, ARP intrusão detecção função Função obrigatória quádrupla da porta IP MAC VLAN IP fonte endereço proteção, endereço MAC buraco negro Gerenciamento hierárquico do usuário e proteção por senha SSH 2.0 fornece um canal criptografado seguro para login do usuário Certificação AAA & RADIUS, função limitadora taxa mensagem ARP Autenticação IEEE802.1X/autenticação centralizada do endereço MAC
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP
Gestão	Registo do trabalho do sistema, Link Layer Discovery Protocol Relógio NTP, Detecção do comprimento do cabo, SNMP V1/V2/V3 Detecção Ping, Web Network Management (HTTPS) ONV-NMS gestão cluster plataforma (LLDP SNMP) Um clique recuperação, Ver CPU em tempo real utilização status FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão Console/ AUX Modem/ Telnet/ SSH2.0 CLI linha comando configuração
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
