10G uplink Switch Ethernet gerenciado L2 de 28 portas-Agregação/Interruptor do núcle

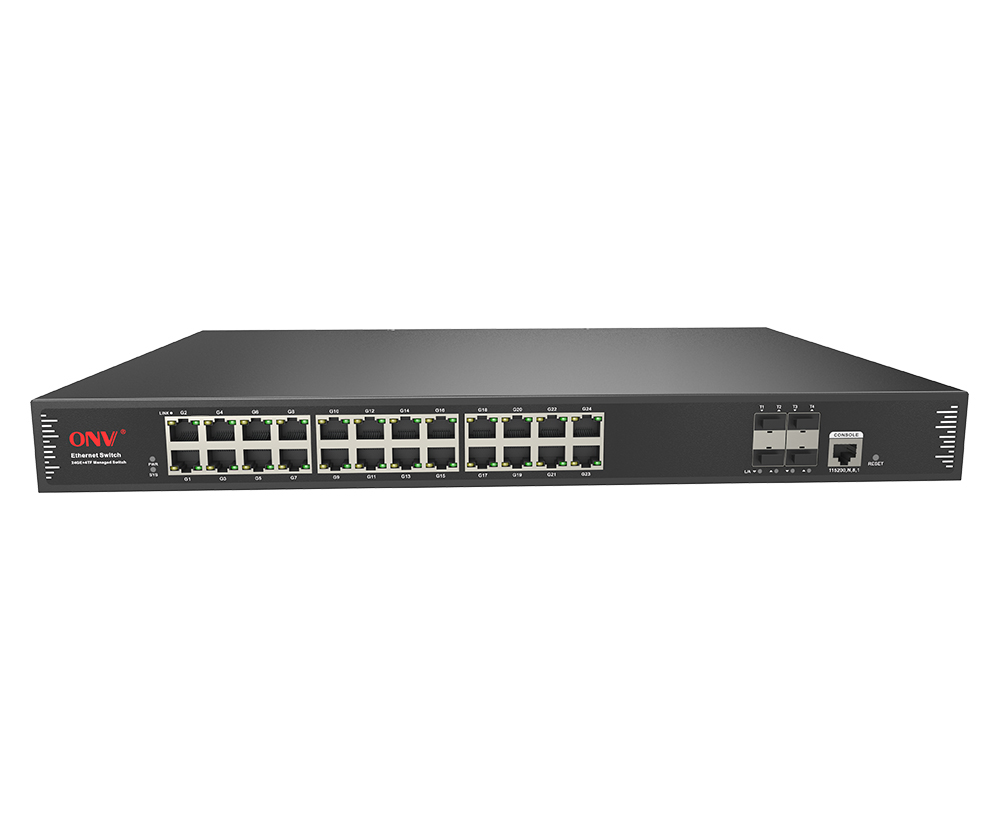

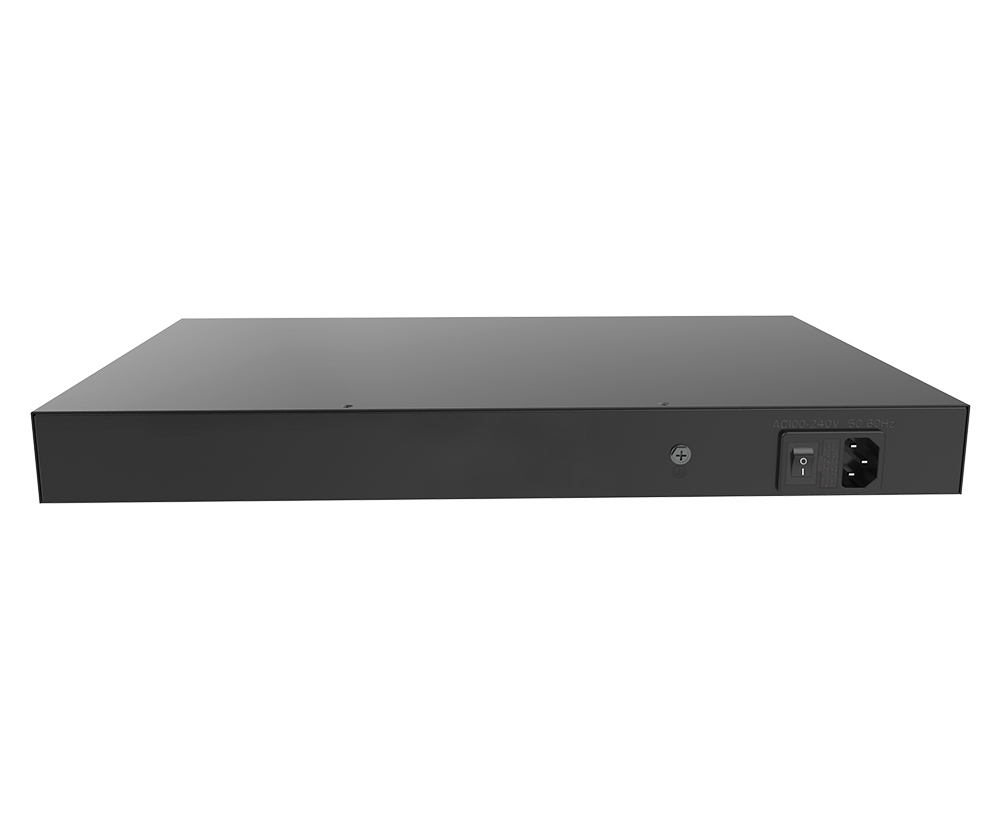

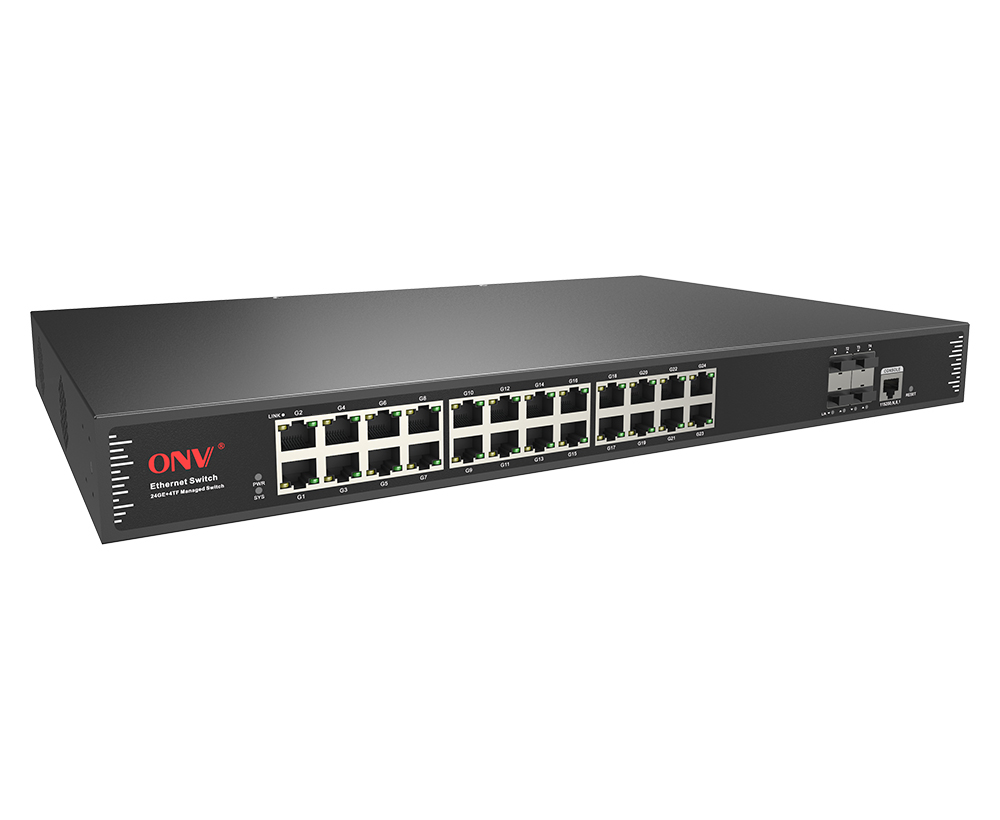

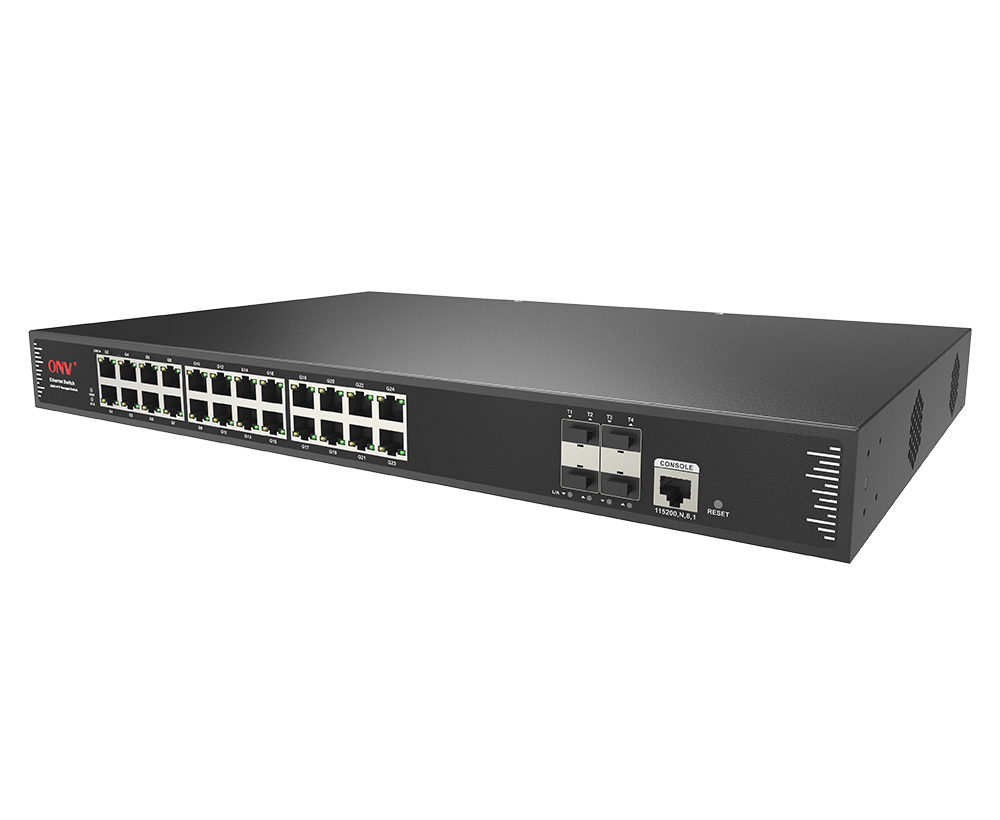

10G uplink Switch Ethernet gerenciado L2 de 28 portas

Modelo： ONV56028FM

Agregação controlada L2 Ethernet/interruptor de fibra do núcleo com 24*10/100/1000M portas RJ45 e 4*1/10G uplink portas de fibra SFP. É fonte de alimentação 60W incorporado e 1U/19 "instalação do armário.

Quero fazer um inquérito para

Síntese
Especificação técnica

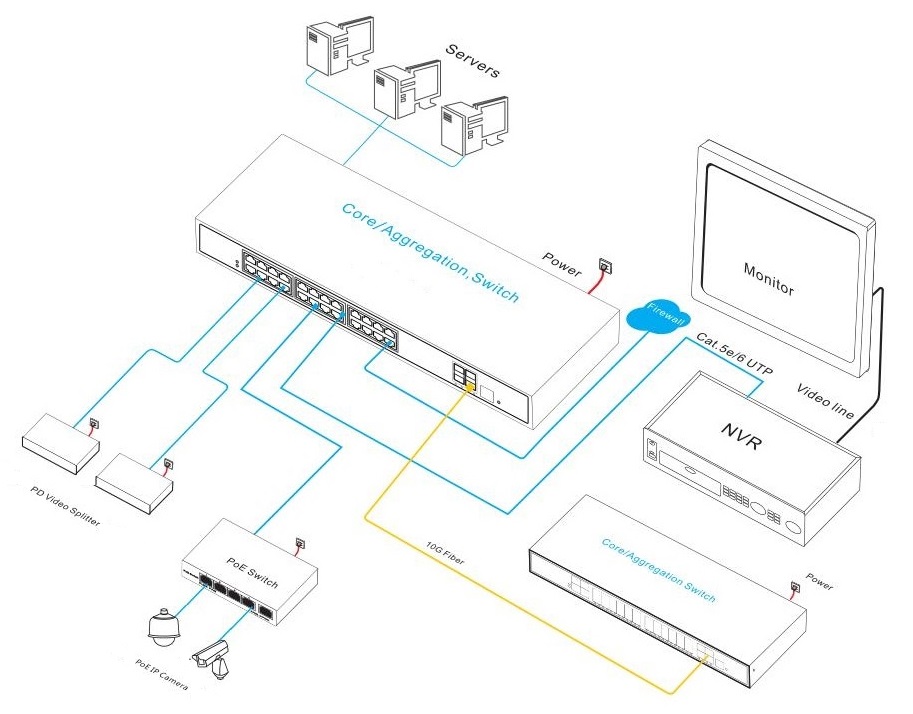

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV56028FM é um interruptor controlado 10G da fibra do Ethernet do uplink L2 + desenvolvido independentemente por ONV. Possui portas RJ45 adaptáveis 24*10/100/1000Base-T e portas de fibra 4*1/10G uplink SFP +. Cada porto pode apoiar a transmissão da fio-velocidade.

O ONV56028FMTem funções de gerenciamento de rede L2 +, suporta gerenciamento IPV4/ IPV6, encaminhamento de roteamento estático, mecanismo completo de proteção de segurança, estratégia ACL/QoS perfeita e funções VLAN ricas, fáceis de gerenciar e manter. Ele suporta múltiplos protocolos de redundância STP/RSTP/MSTP (<50ms) e ERPS (ITU-T G.8032) (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta de aplicativos importantes. De acordo com as necessidades do aplicativo, o gerenciamento de portas, o gerenciamento de endereços de roteamento, o controle de fluxo da porta, a divisão VLAN, o IGMP, a política de segurança e outras configurações de negócios do aplicativo podem ser realizados por meio de métodos de gerenciamento de rede, como Web, CLI, SNMP, Telnet, etc. Pontos cênicos, hospitais, bancos e outros cenários de médio e grande porte para construir redes de comunicação econômicas, eficientes e confiáveis.

CARACTERÍSTICA

Acesso do gigabit, uplink 1/10G SFP + fiber port

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.

◇Suporta porta porta Gigabit Ethernet e combinação de portas de fibra 1/10G SFP +, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Forte negócio processando capacidade

◇Suporte ERPS ring network e STP/ RSTP/ MSTP para eliminar loops de camada 2 e realizar backup de link.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Segurança

◇Porto isolamento e tempestade controle.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, SYS,ELigação.

◇Projeto alto auto-desenvolvido da redundância da fonte de alimentação, fornecendo-Termo e potência estável.

◇Baixo consumo de energia, com ventilador, casca metálica de aço galvanizado e excelente dissipação de calor para garantir a operação estável do interruptor.

Gestão fácil O & M

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.

◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.

◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.

◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

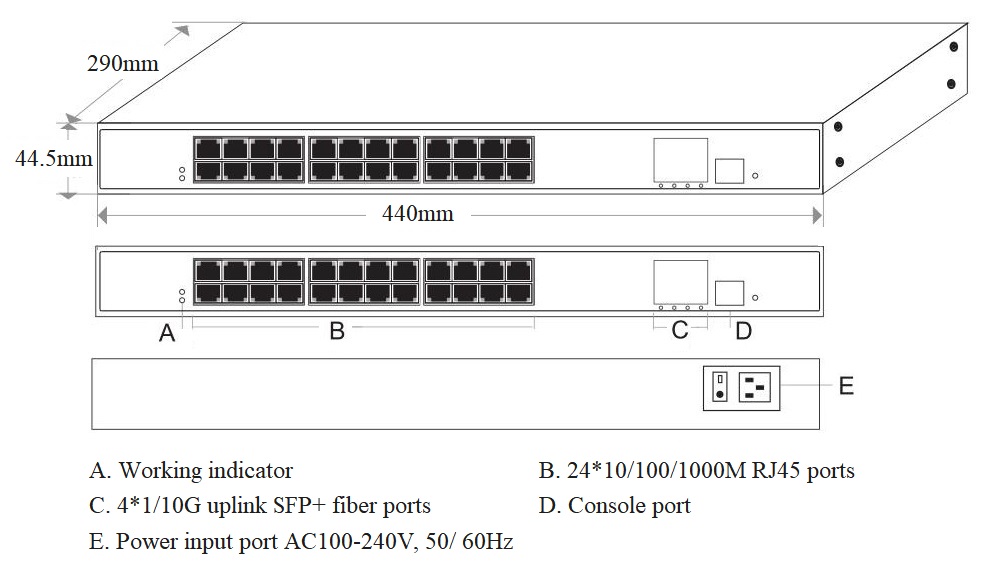

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte de alimentação incorporado
ONV56028FM	Agregação controlada do Ethernet L2 +/interruptor de fibra do núcleo com 2410/100/1000M portas RJ45 e 41/10G uplink portas SFP + fibra. É fonte de alimentação incorporado e 1U/19 "instalação do armário.	60W
Nota:O módulo óptico não está incluído e precisa de ser comprado.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	28 portas 10G uplink gerenciado Ethernet fibra switch	1	CONJUNTO
	Cabo alimentação CA	1	PC
	Linha RJ45-DB9	1	PC
	Kits montagem(Pendurado orelha)	1	CONJUNTO
	Guia do usuário	1	PC
	Cartão Garantia	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25G Módulo Ótico	2630	Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2632	Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2613-R	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T-SC	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente.	PC
	2613-R-SC	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente.	PC
Módulo Potência	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45.	PC
10G Óptica Módulo	6630	Módulo óptico SFP +, fibra dupla 850nm do multi-modo 10G, distância de transmissão: 300m, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832	Módulo ótico de SFP +, fibra dupla 1310nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832 33	Módulo ótico de SFP +, fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832 27	Módulo ótico de SFP +, fibra TX1270nm/ RX13300nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC

PRODUTO RELACIONADO

Modelo	Descrição
ONV56052FM	Comutador de fibra Ethernet gerenciado L2 + com 4810/100/1000M portas RJ45 e 41/10G uplink portas de fibra SFP +. É fonte de alimentação 60W incorporado e instalação do armário 1U/19 ”.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV56028FM
Características Interface
Porto Fixo	1 * porto do console RS232 (115200,N,8,1) 41/10G uplink SFP fibra portas (dados) 2410/100/1000Base-T RJ45 portos (dados)
Porta Ethernet	Porto 1-24 apoio 10/100/1000Base-T auto-detecção, completamente/meio duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Expansão Porto Fibra Óptica	Turbo overclocking 2.5G expansão módulo óptico e anel rede
Cabo óptico/distância	Multi-modo: 850nm/ 0-500m, 0-300m/ (10G), Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Tipo Gerenciamento Rede	L2
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	128Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	95,23 Mpps
CPU	800MHz
DRAM	1Gbit
FLASH	128Mbit
MAC	16K
Memória Buffer	12Mbit
Quadro Jumbo	12000 bytes
Indicador LED	Alimentação: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link/ Act (amarelo), Porta de fibra: L/A (verde)
Redefinir interruptor	Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica
Alimentação
Tensão total do PWR / Input	60W/ (AC100-240V)
Consumo Energia	À espera <20W, carga completa <45W
Alimentação	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 1.0A
Parâmetro físico
Operação TEMP/Umidade	-20 ~ + 55 °C, 5% ~ 90% RH Sem condensação
Armazenamento TEMP/Umidade	-40 ~ + 75 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	44029044,5 milímetros
Peso líquido/bruto	3,4 kg/4,2 kg
Instalação	Desktop, 1U/19 "armário
Certificação & garantia
Proteção contra raios	Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS
Garantia	3 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Controle do fluxo IEEE 802.3x (Full duplex) Porta exceção proteção mecanismo Gestão do fluxo em tempo real do porto (intervalo do fluxo) Transmitir supressão tempestade com base na taxa portuária Diagnóstico digital do tempo real do módulo DDMI do porto ótico SFP Configuração e status do porto EEE Green Ethernet Energy-Saving Limite a velocidade do fluxo de mensagem das portas de entrada e saída, a mini granularidade é de 16Kbps e max 1Gbps
L3 Característica	Protocolo ARP, max 1024 entradas OSPFv1/v2, OSPFv3, RIPv1/v2, RIPng Rota estática/rota padrão max 128 entradas Função de gerenciamento de rede L2, gerenciamento de pilha dupla IPV4/IPV6
VLAN	VLAN baseado no MAC, VLAN baseado no protocolo Configuração da porta do protocolo Access, Trunk, Hybrid e GVRP VLAN (4K) VLAN baseado na porta, IEEE802.1q, Voz VLAN, configuração QinQ
Agregação portuária	Agregação dinâmica LACP, Agregação estática Max 14 agregação grupos e 8 portas por grupo.
Spanning Tree	STP BPDU Guard, filtragem BPDU e encaminhamento BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
ERPS Ring Network	Suporte ERPS, tempo de recuperação inferior a 20ms, ITU-T G.8032
Multicast	MLD Snooping, Multicast VLAN Logout rápido do usuário, MVR (Multicast VLAN Registration) IGMP Snooping v1/v2/v3 e 1024 grupos multicast no máximo
Espelhamento	Espelhamento bidirecional do tráfego para portas básicas Suporta espelhamento de 1 a múltiplo, suporta até 4 sessões de portas
QoS	Redirecionamento baseado em fluxo, limitação da taxa baseada em fluxo Algoritmo Agendamento Fila (SP, WRR, SP WRR) 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/DSCP Filtragem de pacotes baseada em fluxo, Priority Mark/ Remark, Diff-Serv QoS
LCA	Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.
Segurança	Autenticação IEEE802.1X baseada porta SSL garante a transmissão dos dados Função obrigatória do quadrilátero de portas do MAC VLAN do IP Endereço MAC aprendizagem limite, endereço MAC buraco negro Anti ataque DoS, Port transmitir mensagem supressão
