VISÃO GERAL

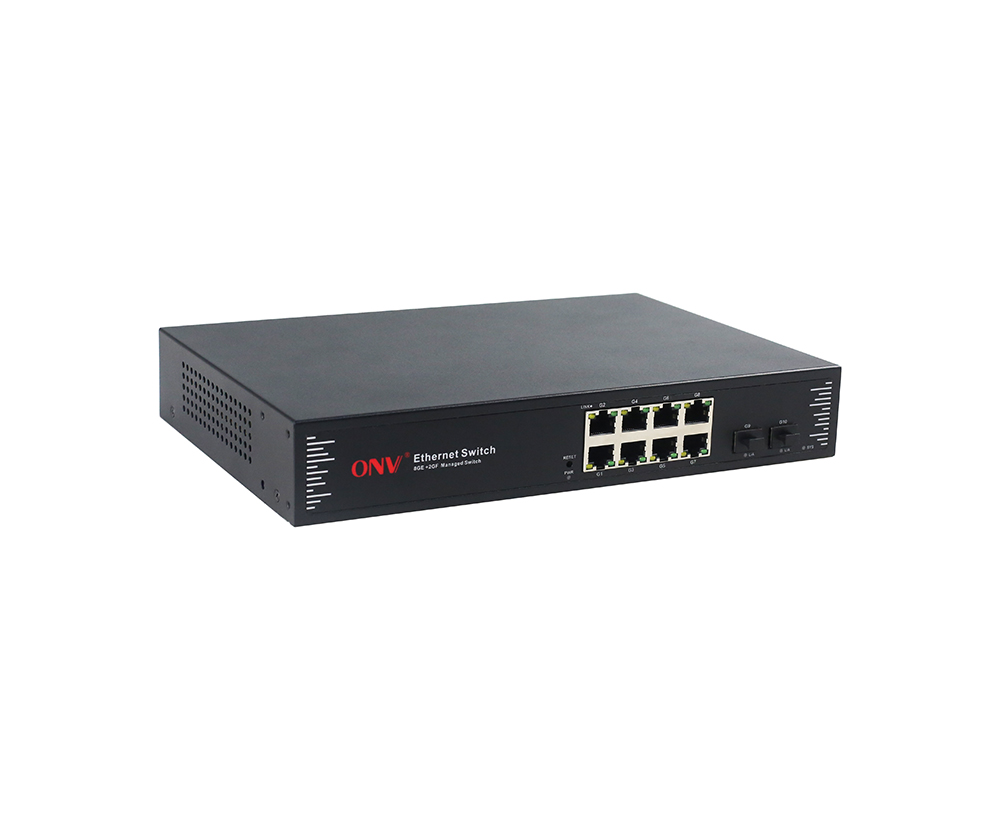

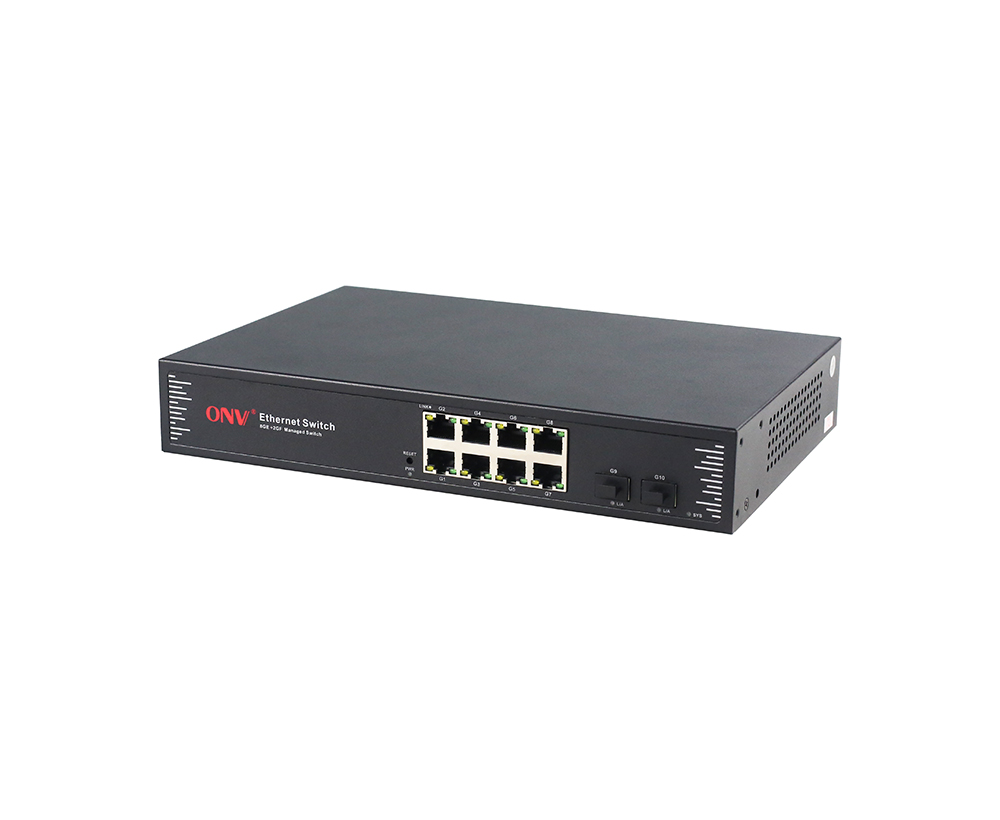

O ONV-H5108FM é um GigabitFácil gerenciadoEthernet fibra switch desenvolvido independentemente pela ONV. Tem 8*10/100/1000Base-T adaptável portas RJ45 e 2 * 1000Base-X uplink SFP portas de fibra. Cada porto apoia a transmissão da fio-velocidade.
O ONV-H5108PFM pode suportar gerenciamento Web, plataforma de gerenciamento ONV-NMS e gerenciamento de plataforma de nuvem APP móvel, que pode realizar funções como gerenciamento de topologia de rede de segurança, agregação de links, gerenciamento de portas, espelhamento de portas e operação e manutenção remotas. O switch possui alta confiabilidade, fácil instalação e manutenção, uma função de comutação rápida e várias portas de acesso, adequadas para acesso a dispositivos LAN de várias escalas.
CARACTERÍSTICA
Acesso do gigabit, uplink SFP fiber port
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.
◇SSuporteGigabitRJ45PortoESFP pOrtCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.
Otimização extrema, aplicação minimalista
◇Suporta atualização remota, reinicialização remota e restauração de configurações de fábrica.
◇Apoie o alarme da falha do tempo real, o lugar da falha, e a expedição automática da ordem.
◇Suporte a plataforma local, plataforma em nuvem e gerenciamento de aplicativos móveis O & M.
◇Gerenciamento visual de topologia, divisão VLAN, QoS, agregação de links, proteção loop, espelhamento de portas e gerenciamento de largura de banda.
◇As funções práticas de gerenciamento de rede são mantidas de acordo com os requisitos do setor, e a implantação e manutenção centralizadas podem ser realizadas rapidamente pela plataforma de operação e manutenção.
Estável e confiável
◇CCC, CE, FCC, RoHS.

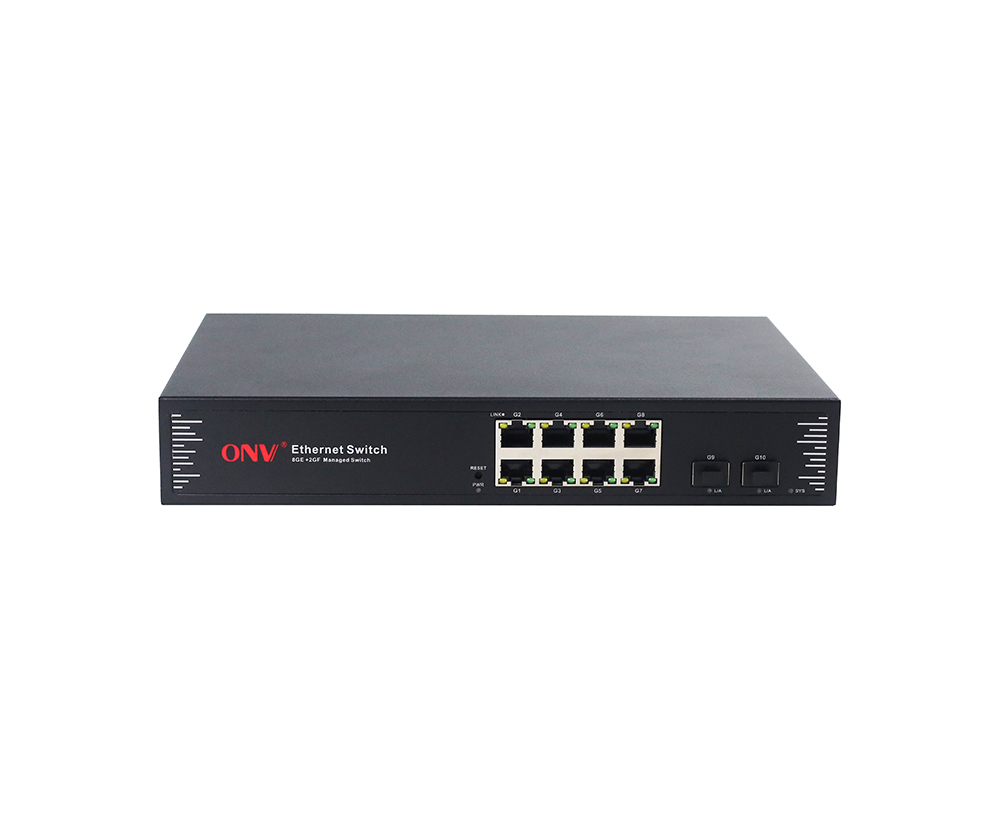

◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link e L/A.
◇Baixo consumo de energia, Sem ventilador-A.Alojamento de aço galvanizado e dissipação de calor excelente para assegurar a operação estável do interruptor.

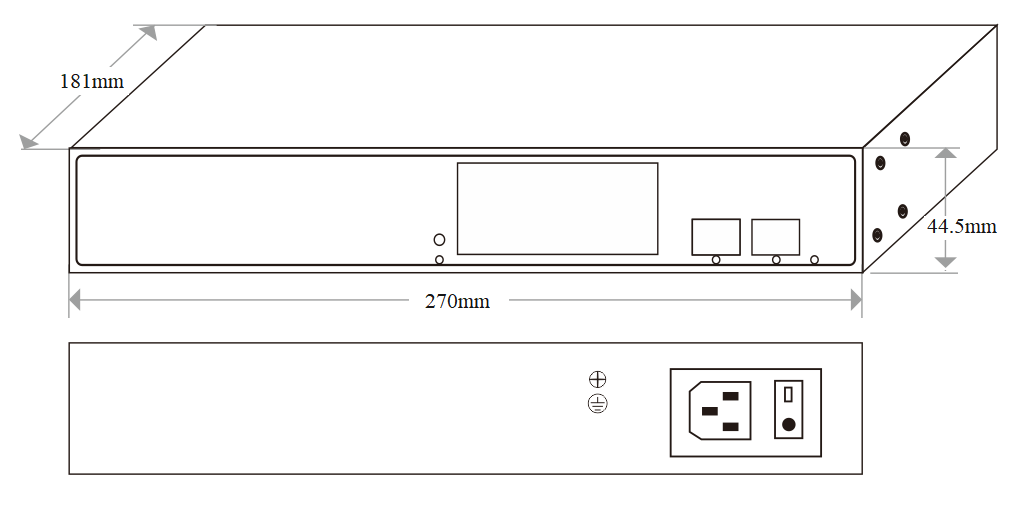

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte de alimentação incorporado |
|
ONV-H5108FM |
L2 Fácil gerenciado Ethernet fibra switch com 8*10/100/1000M portas RJ45 e 2*1000M uplink portas de fibra SFP. É fonte de alimentação incorporado e 1U/19 "montagem do armário. |
20W |
|
Nota:O módulo óptico não está incluído e precisa de ser comprado. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Switch Ethernet gerenciado fácil Gigabit de 10 portas |
1 |
CONJUNTO |
|
|
Cabo alimentação CA |
1 |
PC |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25G ÓpticaL Módulo |
2630 |
Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
2632 |
Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2612-T |
Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2613-R |
Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2612-T-SC |
Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2613-R-SC |
Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente. |
PC |
|
|
Módulo Potência |
2633 |
1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45. |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-H5108FM |
|
Características Interface |
|
|
Porto Fixo |
8*10/100/1000Base-T RJ45 portos (dados) 2 * 1000Base-X uplink SFP fibra portas (dados) |
|
Porta Ethernet |
O porto 1-8 pode apoiar a auto-detecção 10/100/1000Base-T(X), completamente/half-duplex MDI/MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou posterior UTP (≤ 100 metros) 1000BASE-T: Cat5e ou posterior UTP (≤ 100 metros) |
|
Porto fibra óptica |
A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC). |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Parâmetro do chip |
|
|
Tipo Gerenciamento Rede |
L2 (gestão Web, gestão plataforma) |
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
20Gbps(Sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
14,88Mpps |
|
MAC |
8K |
|
Memory de Buffer |
2M |
|
JumboFRame |
9.2K |
|
LED Indicator |
Power: PWR (Green), System: SYS (Green), Network: Link (Yellow), Fiber port: L/A (Green) |
|
Reset Switch |
Press and hold for 6s and release to restore the factory settings, short press 2 times (1s interval) to switch to the unmanaged state |
|
Power Supply |
|
|
Total PWR / Input Voltage |
20W/ (AC100-240V) |
|
Consumo de poder |
Standby<5W, Full load<10W |
|
Power Supply |
Fonte de alimentação embutida, CA 100 ~ 240V 50-60Hz, 0.56A |
|
Parâmetro físico |
|
|
Operação Temp/Umidade |
-20 °C ~ + 55 °C, 5% ~ 90% RH Sem condensação |
|
Temp/umidade do armazenamento |
-40 °C ~ + 80 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
270*181*44,5mm |
|
Peso líquido/bruto |
1,05 kg/1,55 kg |
|
Instalação |
Ecrã,WTodos Montar,Armário 1U/19" |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30 |
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS |
|
Garantia |
1 ano, manutenção vitalícia. |
|
Recurso Gerenciamento Rede |
|
|
Interface |
Exibição do status do porto, Estatísticas do tráfego do porto Porto duplex/negociação taxa configuração EEE Economia de energia e função Ethernet verde Configuração do controle de fluxo IEEE802.3x (Full duplex) |
|
VLAN |
Configuração VLAN IEEE802.1Q baseada em porta (4K) |
|
Agregação portuária |
Agregação estática |
|
Proteção Loop |
Loop proteção função, Impedir anel rede falha função |
|
Multicast
