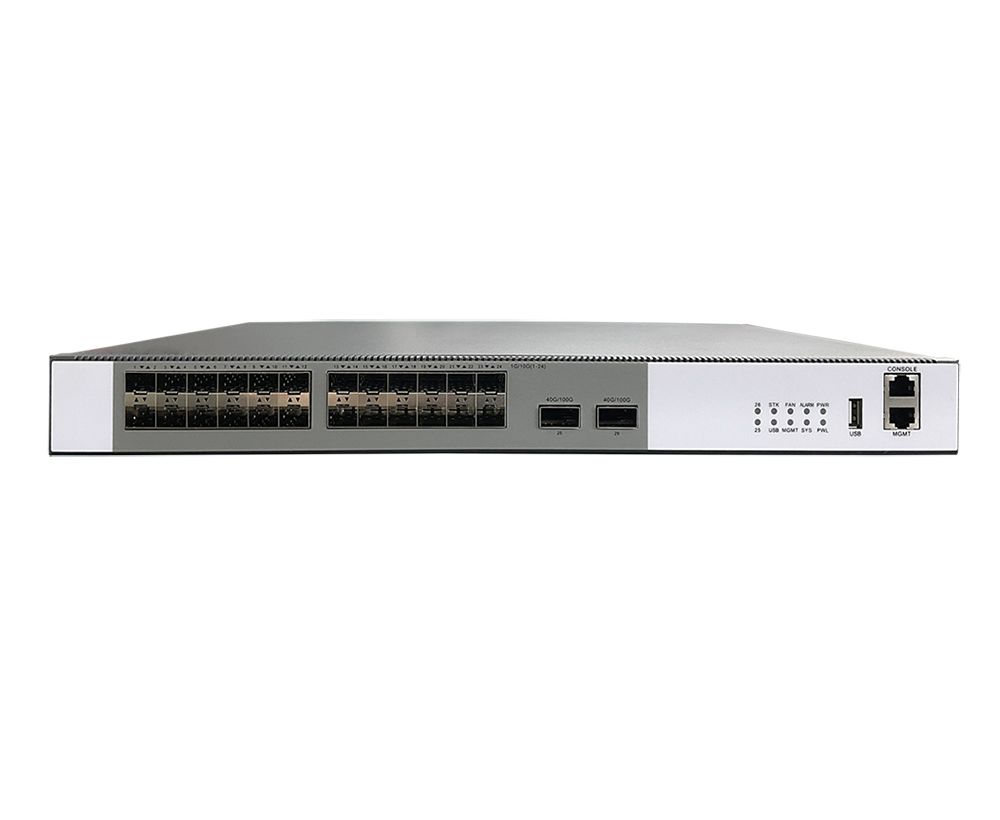

O ONV68240S-2QFM é um acesso 10G de alto desempenho, 40G uplink núcleo roteamento switch. Ele pode atender aos requisitos de aplicação da próxima geração de rede corporativa, data center e rede da área metropolitana, e também atende aos requisitos de aplicação da camada de agregação Ethernet ou camada principal de operadoras de rede de telecomunicações ou campi. Ele também pode ser usado como a camada de acesso do data center e a camada principal de pequenas e médias empresas, fornecendo uma solução de acesso ao servidor rica para o data center. Possui porta de fibra 24*1/10G SFP + e portas de fibra 2*40G (QSFP). Use a instalação 1U/19 ".

O ONV68240S-2QFM possui funções completas de gerenciamento L3 e protocolos e aplicativos abrangentes. Com recursos de comutação de velocidade de linha L2/L3/L4, QoS, multicast e outras funções avançadas, é o dispositivo preferido para posicionamento na camada central da rede e realização de valor agregado global da rede. Ele fornece hardware baseado em tráfego classificação e multicast, taxa limitante, e QoS mecanismos, proporcionando forte apoio aos utilizadores para realizar serviços de valor acrescentado. Suportar funções avançadas como RIP, OSPF, DHCP, etc. é uma escolha ideal para transmissão de dados tradicional ou grande. Você pode selecionar flexivelmente a conexão de fibra apropriada de acordo com a distância de transmissão ou a velocidade necessária. Com uma capacidade de comutação de até 2,56 Tbps e portas de uplink de fibra 2*40G (QSFP), a largura de banda da rede reunida no núcleo é muito melhorada, atendendo aos requisitos de alta largura de banda dos usuários para a integração de redes de voz, vídeo e dados. É adequado para necessidades de aplicação em campi inteligentes, grandes comunidades inteligentes, cidades inteligentes, transporte inteligente e outros campos.

CARACTERÍSTICA

Arquitetura hardware avançada

◇Design avançado de arquitetura de hardware, a máquina 1U pode suportar portas de fibra 24*1/10G SFP + e portas de fibra 2*40G (QSFP), atendendo aos requisitos de alto desempenho, alta capacidade, alta densidade e escalabilidade da transmissão de big data.

Poderosa garantia do serviço dados

◇Mecanismo Ethernet OAM completo, suportando 802.3ah, 802.1ag e ITU-Y.1731, permitindo a detecção rápida e localização de falhas através do monitoramento em tempo real do status operacional da rede.

◇Apoie protocolos STP/RSTP/MSTP, e VRRP, e apoie a proteção da rede do anel, a proteção preliminar e secundária do link do uplink duplo, a agregação do link de LACP, e outros mecanismos redundantes simples e eficientes da proteção.

◇O mecanismo de detecção de link bidirecional BFD de ultra alta precisão realiza detecção de falhas de nível milissegundo e recuperação de negócios através do enlace com protocolos L2/L3, melhorando consideravelmente a confiabilidade do sistema de rede.

◇Suporta gerenciamento de clusters de plataforma NMS, que pode configurar e gerenciar centralmente switches e atualizar switches em lotes através da plataforma e monitorar o status da operação do switch, conflitos de endereço IP, conflitos DHCP, loops de rede, anomalias de negociação de portas, anomalias de tráfego de portas e outras falhas em tempo real.

Característica rica do negócio

◇Protocolos completos de roteamento L3 e grande capacidade de tabela de roteamento para atender às necessidades de vários tipos de interconexão de rede e podem formar redes super grandes de data center, redes de campus, redes corporativas e redes de usuários do setor.

◇Suporte IPv6-based Ping, Telnet, SSH, ACL, etc. para atender às necessidades de gerenciamento de equipamentos de rede IPv6 e controle comercial.

◇Complete os protocolos de roteamento multicast L2 e L3 para atender aos requisitos de acesso de IPTV, vigilância por vídeo de alta definição multi-terminal e videoconferência de alta definição.

◇Suporte a recursos multicast IPv6, como MLD e MLD Snooping, suporta roteamento estático IPv6, RIPng, OSPFv3, BGP4 e outros protocolos de roteamento IPv6 L3 para fornecer aos usuários soluções completas IPv6 L2 e L3.

◇Suporta uma variedade de tecnologias de transição IPv4 para IPv6, incluindo túneis manuais IPv6, túneis automáticos, túneis 6to4, túneis ISATAP e outras tecnologias de túneis para garantir uma transição suave de redes IPv4 para redes IPv6.

Segurança

◇Suporte IEEE 802.1x, Radius, BDTacacacs, etc. para fornecer aos usuários um mecanismo de autenticação de segurança completo.

◇Apoie o mecanismo de filtragem da segurança ACL, que pode fornecer funções do controle da segurança baseadas em usuários, aplicações, e níveis da porta.

◇Suporta restrições de largura de banda de entrada e saída baseadas em diferentes filas prioritárias de portas e em fluxos. Suporta gerenciamento de segurança SSH2.0, ID VLAN e endereço MAC, número da porta, ligação do endereço IP e outras funções de segurança.

◇Design avançado de arquitetura de hardware, programação hierárquica implementada por hardware e proteção de mensagens, suporte à prevenção de DoS, TCP SYN Flood, UDP Flood, broadcast storm, grande tráfego e outros ataques a dispositivos. Suporte linha de comando hierárquica, diferentes níveis de usuários têm diferentes permissões de gerenciamento.

Estável e confiável

◇Suporta a função Ethernet energeticamente eficiente e está em conformidade com a IEEE 802.3az para reduzir efetivamente o consumo de energia.

◇O design inteligente do ventilador suporta uma seleção flexível de dutos de ar dianteiros e traseiros/traseiros e dianteiros e suporta a regulação automática da velocidade do ventilador para reduzir efetivamente a velocidade, reduzir o ruído e estender o uso do ventilador.

◇O projeto avançado da arquitetura do sistema de energia realiza conversão de energia eficiente, monitoramento de energia exclusivo, início lento, outras funções, monitoramento em tempo real de todo o status da operação da máquina e ajuste inteligente para economia de energia profunda.

Gestão fácil O & M

◇Suporta monitoramento CPU, monitoramento memória, detecção Ping,EDetecção do comprimento do cabo.

◇Suporte RMON, log do sistema e estatísticas de tráfego portuário para facilitar a otimização e transformação da rede.

◇Apoio HTTPS, SSLV3, SSHV1/V2Por exemplo,Outros métodos de criptografia, tornando o gerenciamento mais seguro.

◇Suporte LLDP para facilitar o sistema de gerenciamento de rede para consultar e julgar o status de comunicação do link.

◇Suporte a gerenciamento de rede Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet e outros métodos de gerenciamento e manutenção.

INFORMAÇÕES DE ENCOMENDA

LISTA DE EMBALAGEM

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25GÓpticaMódulo	2630	Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging.	PC
	2632	Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2613-R	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T-SC	Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC
	2613-R-SC	Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC
Módulo Potência	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45. ESPECIFICAÇÃO TÉCNICA Modelo ONV68240S-2QFM Características Interface FixoPOrt 1*USB 2,0Porto 2*40G (QSFP) fibra portos (dados) 24*1/10G SFP fibra portas (dados) 1*Console RS232Porto(9600,8,N,1) 1 * porta RJ45 com rede gestão (dados) Porto fibra óptica 10G SFP interface de fibra óptica, padrão não incluem módulos ópticos (modo único opcional/multi-modo, fibra única/módulo óptico de fibra dupla. LC) Cabo óptico/distância Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km. Parâmetro do chip Tipo Gerenciamento Rede L3 Protocolo Rede IEEE802.3u 100Base-TX, IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10 Gb/s Ethernet, IEEE802.3ba 40 Gb/s Ethernet, IEEE802.3x Modo Encaminhamento Armazenar e encaminhar (velocidade total do fio) Capacidade do interruptor 2,56 Tbps(Sem bloqueio) Encaminhamento Taxa @ 64byte 476,16Mpps MAC 128K Memória Buffer 72M Quadro Jumbo 9K Indicador LED Potência: PWR (verde), Sistema: SYS (verde) Alimentação Tensão total do PWR/ Input 96W/ (AC100-240V) Consumo Energia Standby<50W, carga total <90W Alimentação Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 1.0A Slot Expansão Potência Padrão built-in única fonte de alimentação suporte expansão dupla fonte de alimentação Parâmetro físico Operação TPEM/Umidade -20 °C ~ + 55 °C, 5% ~ 90% RH Sem condensação Armazenamento TPEM/Umidade -40 °C ~ + 75 °C, 5% ~ 95% RH Sem condensação Dimensão(L * A * A) 440 320 * * 44 milímetros Peso líquido/bruto <8,0 kg/ <8,5 kg Instalação Desktop, 1U/19 "armário Certificação & garantia Proteção contra raios Proteção do relâmpago do porto: 6KV 8/20us, nível da proteção: IP30 Certificação O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS Garantia 3 anos, manutenção vitalícia. Recurso Gerenciamento Rede Virtualização e empilhamento VRRP virtualização pilha, ativo/standby comutação Propriedades do Porto Controle do fluxo 802.3XPor exemplo,Controle do fluxo de contrapressão no modo half-duplex IEEE 802.3az Ethernet VerdePor exemplo,Limite a taxa de entradas/saídas Tempestade supressão baseada em largura de banda e tempestade filtragem Supressão tempestade para unicast desconhecido, multicast, multicast e tipos de transmissão VLAN 4K VLAN, VLAN baseada em porta, VLAN padrão 802.1Q Protocolo rede anel L2 Rede anel ERPS padrão Porto rápido, Uplink rápido, Backbone rápido Guarda BPDU, Filtro BPDU, Guarda Raiz Abrangendo a rede do anel da árvore: 802.1d STP, 802.1w RSTP, 802.1s MSTP IPv4 Inter vlan IP múltiplo, filtragem de rotas inter-área Suporte a interoperabilidade multi-domínio/multi-domínio Encaminhamento configurações COST, Texto simples/criptografia MD5 RIP v1/v2, OSPF, BGP, VRRP, preempção VRRP, BFD e faixa Comutação ativa/standby, Roteamento padrão, Roteamento de política, Roteamento estático IPv6 Roteamento estático IPv6, RIPng, OSPFv3 IPv6-Ping, IPv6-Tracert, IPv6-Telnet, IPv6-TFTP, IPv6-ICMP MAC Configuração estática e aprendizagem dinâmica de endereços MAC Visualizar e limpar endereços MAC, atualização automática, aprendizado bidirecional Tempo configurável do envelhecimento do MAC address, função filtrando do MAC address Multicast Proxy IGMP, IGMP V1/2(Snooping) DHCP Snooping DHCP, Relé DHCP, Servidor DHCP Espelhamento Imagem CPU Espelhamento do porto para pacotes recebidos do porto Espelhamento de vários pares de 1 porta destino Executar espelhamento porta em pacotes porta saída ACL/QoS Verificação ACL da porta de origem Acesse a lista baseada na fonte mac Verificação ACL do porto de destino Acesso listas que suportam períodos Modo agendamento SP, WRR, SP WRR Verificação ACL do endereço IP de origem Lista do acesso do Mac baseada no tipo do ethernet Verificação ACL do endereço IP de destino 8 filas, mapeamento prioritário 802.1P/DSCP DSCP prioridade marcação, IP acesso lista-padrão ACL Marcação prioritária 802.1P(CoS), Qos com base em DSCP/COS Segurança ARP Aing/Bnding/Proxy, certificação Radius Segurança portuária, filtragem de endereço MAC baseada em porta Isolamento de porta, autenticação baseada em endereço MAC Detecção do laço (privado), isolamento do porto do Único-grupo Autenticação remota 802.1X, proteção IP fonte Supressão tempestade para multicast/unicast desconhecido/broadcast Autenticação local 802.1X baseada em porta, isolamento múltiplo do porto Gestão Restaurar o modo fábrica, histórico do evento RMON SNMP v1/v2/v3, console, telnet, SSH 2,0 Gerenciamento do upload e download do arquivo TFTP ONV-NMS gestão cluster plataforma local NTP, Ping, Tracert, SNMP Alarme/Informar/Armadilhas SNMP (Simple Network Management Protocol) Gerenciamento WEB baseado em navegador (HTTP, HTTPS) Gerenciamento hierárquico do usuário e proteção por senha Alarme hierárquico, log do sistema (log operação e log alarme) Sistema Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet Acessórios relevantes ONV68240S-2QFM Datasheet.pdf Produtos relacionados 10G uplink comutador Ethernet gerenciado L2 de 16 portas ONV56168FM-4TF Switch Ethernet gerenciado L3 de 30 portas 2.5G ONV57030FM Comutador Ethernet gerenciado L2 de 12 portas 10G ONV56012FM Switch de roteamento central gerenciado 10G 26 portas L3 ONV68240S-2QFM Acessórios relevantes ONV68240S-2QFM Datasheet.pdf Produtos relacionados 10G uplink comutador Ethernet gerenciado L2 de 16 portas Switch Ethernet gerenciado L3 de 30 portas 2.5G Comutador Ethernet gerenciado L2 de 12 portas 10G Switch de roteamento central gerenciado 10G 26 portas L3 Inquérito do produto *Produto Nome Telefone Nome empresa Correio electrónico Addess Nota Captcha Submissão mqu.cn site.nuo.cn CONTATO EUA Telefone：0755-33376606 Email：onv@onv.com.cn Mercado Global ONV × /
