10G uplink Switch PoE gerenciado L3 de 28 portas-Comutador PoE L3

10G uplink Switch PoE gerenciado L3 de 28 portas

Modelo： ONV-POE38028PFM

L3 gerenciado PoE fiber switch com 4*1/10G uplink portas de fibra SFP e 24*10/100/1000M portas RJ45. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação 400W incorporado e instalação do armário 1U/19 ".

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-POE38028PFM é um 10G uplink L3 gerenciado PoEFibraInterruptor desenvolvido independentemente pela ONV. Possui portas RJ45 adaptáveis 24*10/100/1000Base-T e portas de fibra 4*1/10G uplink SFP +. Porta 1-24 pode suportar IEEE 802.3 af/em PoEA potência PoE padrão e de porta única atinge 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Pode fornecer energia para equipamentos terminais PoE, como AP sem fio,IPCâmaraEraTelefone VoIP e intercomunicador de controle de acesso visual através de um cabo de rede para atender ao ambiente de rede que precisa de uma fonte PoE de alta densidade. É adequado para hotéis, campi, parques, supermercados, pontos cênicos, dormitórios de fábricas e pequenas e médias empresas SMB para estabelecer redes econômicas.

O ONV-POE38028PFM tem função de gerenciamento de rede L3, suporta gerenciamento IPV4/IPV6, roteamento dinâmico e encaminhamento, mecanismo completo de proteção de segurança, política ACL/QoS completa e funções VLAN ricas e é fácil de gerenciar e manter. Suporta vários protocolos de redundância STP/RSTP/MSTP (<50ms) e ERPS (ITU-T G.8032) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir comunicação ininterrupta importante para aplicativos. De acordo com os requisitos reais do aplicativo, você pode configurar vários serviços de aplicativos, como gerenciamento de energia PoE, controle de tráfego de porta, divisão VLAN e SNMP por meio do modo de gerenciamento da rede Web.

CARACTERÍSTICA

Acesso do gigabit, uplink 1/10G SFP + fiber port

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBPressão.

◇Suporta porta porta Gigabit RJ45 e 1/10G uplink SFP + fiber port combination, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

◇Portas 24*10/100/1000Base-T RJ45 suportam alimentação PoE para atender monitoramento de segurança, sistemas de teleconferência, cobertura sem fio e outros cenários.

◇A porta PoE suporta o mecanismo prioritário. Quando a energia restante é insuficiente, a energia da porta de alta prioridade é dada prioridade para evitar a sobrecarga do dispositivo.

Segurança

◇Porto isolamento e tempestade controle.

◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.

◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.

Capacidade forte do processamento do negócio

◇Rede do anel do apoio ERPS e STP/RSTP/MSTP para eliminar a camada 2 loops e realizar link backup.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇Fonte de alimentação auto-desenvolvida, alta redundância, fornecendo uma saída de energia PoE estável e de longo prazo.

◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link, L/A e PoE.

◇Baixo consumo de energia, com ventilador, casca metálica de aço galvanizado e excelente dissipação de calor para garantir a operação estável do interruptor.

Gestão fácil O & M

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.

◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.

◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.

◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

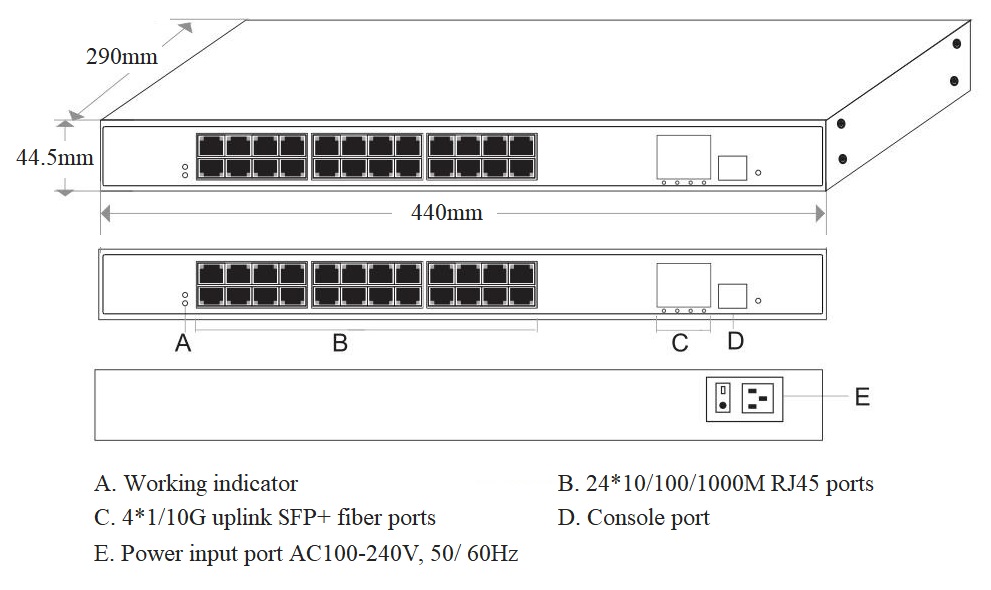

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte de alimentação incorporado
ONV-POE38028PFM	L3 gerenciado PoE fiber switch com 41/10G uplink SFP + portas de fibra e 2410/100/1000M portas RJ45. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário.	400W
ONV-POE38028PFM-at		600W
Nota:O módulo óptico não está incluído e precisa ser adquirido separadamente.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Switch PoE gerenciado L3 de 28 portas 10G uplink	1	CONJUNTO
	Cabo alimentação CA	1	PC
	Linha RJ45-DB9	1	PC
	Kit montagem(Pendurado orelha)	1	CONJUNTO
	Guia do usuário	1	PC
	Cartão Garantia	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25G OPticalMÓdulo	2630	Módulo óptico SFP, 1.25G multi-Fibra dupla 850nm do modo, transmissão distância: 550m,Interface LC. Suporta função DDM e hot plugging.	PC
	2632	Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km,Interface LC. Suporta função DDM e hot plugging.	PC
	2612-T	Módulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km,Interface LC. Suporta função DDM e hot plugging.	PC
	2613-R	Módulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km,Interface LC. Suporta função DDM e hot plugging.	PC
	2612-T-SC	Módulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km,SInterface C. Suporta função DDM e hot plugging.	PC
	2613-R-SC	Módulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km,SInterface C. Suporta função DDM e hot plugging.	PC
Potência MÓdulo	2633	1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45.	PC
10G OPticalMÓdulo	6630	SFP + módulo óptico, 10GMFibra dupla 850nm do ulti-modo, distância da transmissão: 300m,Interface LC. Suporta função DDM e hot plugging.	PC
	7832	SFP + módulo óptico, 10GSFibra dupla 1310nm do ingle-modo, distância da transmissão: 20km,Interface LC. Suporta função DDM e hot plugging.	PC
	7832 33	SFP + módulo óptico, 10GSFibra TX1330nm/única do Único-modoRX1270nm, transmissão distância: 20km,Interface LC. Suporta função DDM e hot plugging.	PC
	7832 27	SFP + módulo óptico, 10GSFibra única TX1270nm/do Único-modoRX13300nm, transmissão distância: 20km,Interface LC. Suporta função DDM e hot plugging.	PC

PRODUTO RELACIONADO

Modelo	Descrição
ONV-POE38036GPM	L3Interruptor de fibra PoE gerenciado com 2410/100/1000M portas RJ45 e 8100/1000M SFP portas de fibra e 4*1/10GUplinkSFP + fibra portas. A porta 1-24 pode apoiar IEEE802,3Af/no padrão PoE.Foi construído em400WFonte de alimentação e 1U/19 "instalação do armário.
ONV-POE38048PFM	L3Interruptor de fibra PoE gerenciado com portas RJ45 4810/100/1000M e 41/10GUplinkSFP + fibra portas. Porta 1-48 pode apoiar IEEE802,3Af/no padrão PoE.Foi construído em600WFonte de alimentação e 1U/19 "instalação do armário.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-POE38028PFM	ONV-POE38028PFM-at
Características Interface
FixoPOrt	1 * porto do console RS232 (115200,N,8,1) 41/10G uplink SFP fibra portas (dados) 2410/100/1000Base-T PoE portas (dados/potência)
Porta Ethernet	O porto 1-24 pode apoiar 10/100/1000BaseT auto-detecção, completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Expansão Porto Fibra Óptica	Turbo overclocking 2.5G expansão módulo óptico e anel rede
Cabo óptico/distância	Multi-modo: 850nm/ 0-500m, 850nm/ 0-300m(10G) Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Tipo Gerenciamento Rede	L3
Protocolo Rede	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-SR/LR, IEEE802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	176Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	95,23 Mpps
CPU	500MHz
DRAM	2G
FLASH	128M
MAC	32K
Memória Buffer	32M
JumboFRamé	9,6 K
LED Indicador	Sistema: SYS (verde), Rede: Link (amarelo), PoE: PoE (verde), Porta de fibra: L/A (verde)
Redefinir interruptor	Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica
PoE & Alimentação
POEPorto	Porta 1 24
Gestão PoE	Configuração do limite de potência total PoE Início do atraso do poder, trabalho do PoE e programação do tempo Porto PoE trabalhando exibição status, Porto PoE saída prioridade configuração Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia
Pin alimentação	1/2( ) 3/6 (-)
Poder máximo pelo porto	30W, IEEE 802.3 af/às
Tensão total do PWR / Input	400W/ (AC100-240V)	600W/ (AC100-240V)
Consumo Energia	Standby<25W, carga completa <400W	Standby<30W, carga completa <600W
Alimentação	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 5.0A	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 6.6A
Parâmetro físico
Operação TEMP/Umidade	-20 ~ + 55 °C, 5% ~ 90% RH Sem condensação
Armazenamento TEMP/Umidade	-40 ~ + 80 °C, 5% ~ 95% RH Sem condensação
Dimensão(L * A * A)	44029044,5 milímetros
Peso líquido/bruto	4,0 kg/4,8 kg	4,3 kg/5,2 kg
Instalação	Desktop, 1U/19 "armário
Certificação & garantia
Proteção contra raios	Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS
Garantia	3 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Controle de fluxo IEEE802.3x (Full duplex) Configuração proteção temperatura porto Nenhuma conexão porta sono automático Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto SFP porta óptica DDMI diagnóstico digital em tempo real O limite de velocidade do fluxo de mensagens na porta de acesso, mini tamanho de partícula é 64Kbps.
Roteamento L3	Roteamento igual do custo IPV4 Protocolo NG max 1000 entradas Protocolo ARP max 1000 entradas IPV4/IPV6 VRRP grupo máximo é 255 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 A interface VLANIF IPV4/IPV6 suporta até 128 A rota estática IPV4/IPV6/rota padrão suporta até 128 entradas Função de gerenciamento de rede L3, gerenciamento de pilha dupla IPV4/IPV6 Roteamento dinâmico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas do roteamento Roteamento dinâmico IPV6 OSPFv3, BGP , RIPng, gestão IPV6, 1000 entradas do roteamento O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	Voz VLAN, configuração QinQ, IEEE802.1q VLAN baseado no MAC, VLAN baseado no protocolo 4K VLAN baseado na porta, configuração de porta de acesso, tronco, híbrido.
Agregação portuária	Agregação dinâmica LACP, agregação estática Max 14 agregação grupos e 8 portas por grupo.
Spanning Tree	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo Rede Anel	250 Anel no máximo, Max 250 dispositivos por anel. G.8032 (ERPS), tempo de recuperação inferior a 20ms
Multicast	MLD Snooping, Multicast VLAN, saída rápida IGMP Snooping v1/v2, Max 1024 grupos multicast
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Diff-Serv QoS, Marca Prioritária/Observação Algoritmo Agendamento Fila (SP, WRR, SP WRR) Limitação de taxa baseada em fluxo, filtragem de pacotes baseada em fluxo 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/ DSCP
LCA	Emissão baseada em porta ACL, ACL baseado em porta e VLAN L2 a L4 packet filtering, combinando a primeira mensagem 80 bytes. Forneça ACL com base em MAC, endereço MAC de destino, origem IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP e VLAN, etc.
Segurança	Função limitante taxa mensagem ARP Porta transmissão mensagem supressão SSL garante a transmissão dos dados Certificação AAA & RADIUS & TACACS Limite o número de endereços MAC aprendidos Isolamento do porto, mecanismo alternativo dos dados do anfitrião Anti-DoS ataque, ARP intrusão detecção função Função obrigatória quádrupla da porta IP MAC VLAN IP fonte endereço proteção, endereço MAC buraco negro Gerenciamento hierárquico do usuário e proteção por senha SSH 2.0 fornece um canal criptografado seguro para login do usuário Autenticação IEEE802.1X/autenticação centralizada do endereço MAC
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP
Gestão	Registo do trabalho do sistema, Link Layer Discovery Protocol Relógio NTP, Detecção do comprimento do cabo, SNMP V1/V2/V3 Detecção Ping, Web Network Management (HTTPS) ONV-NMS gestão cluster plataforma (LLDP SNMP) Um clique recuperação, Ver CPU em tempo real utilização status FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão Console/ AUX Modem/ Telnet/ SSH2.0 CLI linha comando configuração
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
