Switch PoE de nível 3 gerenciável com uplink de 10G e 16 portas-Comutador PoE L3

Switch PoE de nível 3 gerenciável com uplink de 10G e 16 portas

Modelo： ONV-POE56168PFM-4TF

Switch PoE de nível 3 gerido com 12 portas RJ45 de 10/100/1000M e 4 portas de fibra SFP+ de 1/10G para uplink. As portas de 1 a 8 são compatíveis com a norma PoE IEEE 802.3af/at. Possui fonte de alimentação integrada e instalação em armário 1U/19”.

Quero fazer um inquérito para

Síntese
Especificação técnica

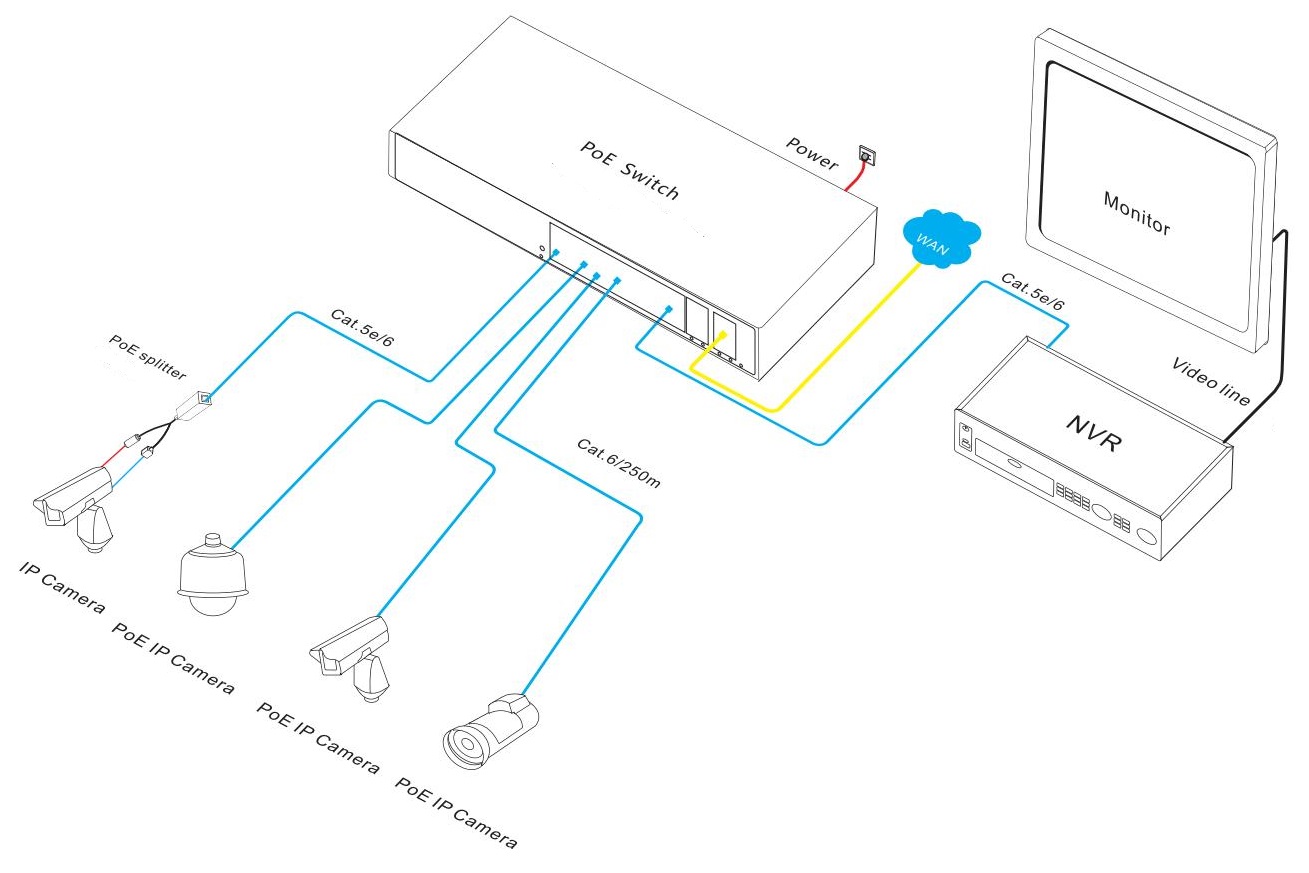

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-POE56168PFM-4TF é um switch PoE gerenciável de uplink 10G desenvolvido independentemente pela ONV. Possui 12 portas RJ45 adaptáveis 10/100/1000Base-T e 4 portas de fibra SFP+ de uplink 1/10G. As portas 1 a 8 suportam a norma PoE IEEE 802.3af/at, com uma potência PoE máxima de 30 W por porta. Como dispositivo de alimentação PoE, deteta e reconhece automaticamente os equipamentos compatíveis com a norma e fornece energia através do cabo de rede. Pode alimentar equipamentos terminais PoE, como pontos de acesso sem fios, câmaras IP, telefones VoIP e intercomunicadores de controlo de acesso visual do edifício, através de um cabo de rede, servindo ambientes de rede que necessitem de alimentação PoE de alta densidade. É adequado para hotéis, campus universitários, parques, supermercados, pontos turísticos, dormitórios de fábricas e pequenas e médias empresas para construir redes de comunicação económicas, eficientes, estáveis e fiáveis.

O ONV-POE56168PFM-4TF apresenta capacidades de gestão de rede L3, suporta gestão IPv4/IPv6, encaminhamento e encaminhamento dinâmico, um mecanismo abrangente de proteção de segurança, políticas ACL/QoS robustas e funcionalidades VLAN ricas, tornando-o fácil de gerir e manter. Suporta vários protocolos de redundância de rede, incluindo STP/RSTP/MSTP (<50ms) e (ITU-T G. 8032) ERPS (<20ms), melhorando o backup de ligação e a fiabilidade da rede. Em caso de falha de rede unidirecional, a comunicação pode ser restaurada rapidamente, garantindo uma comunicação ininterrupta para aplicações críticas. Dependendo dos requisitos específicos da aplicação, suporta a gestão de portas, gestão de endereços de encaminhamento, controlo de fluxo de portas, segmentação de VLAN, IGMP, políticas de segurança e outras configurações de serviços de aplicações via Web, CLI, SNMP, Telnet e outros métodos de gestão de redes.

RECURSOS

Acesso Gigabit, porta de fibra SFP+ de uplink 1/10G

◇ Suporta o encaminhamento à velocidade de linha sem bloqueio.

◇ Suporta full-duplex baseado em IEEE 802.3x e half-duplex baseado em backpressure.

◇ Suporta a combinação de porta Gigabit RJ45 e porta de fibra SFP+ de uplink 1/10G, permitindo aos utilizadores criar redes flexíveis para satisfazer as necessidades de diversos cenários.

Alimentação PoE inteligente

◇ Compatível com a norma PoE IEEE802.3af/at, identifica automaticamente os dispositivos PoE para alimentação, sem danificar os dispositivos não PoE.

◇ 8 As portas RJ45 10/100/1000Base-T suportam a alimentação PoE para satisfazer a monitorização de segurança, sistemas de conferência telefónica, cobertura sem fios e outros cenários.

◇ Suporte da função de gestão de rede PoE, que pode ser configurada através da gestão de rede para realizar a ativação/desativação da porta PoE, verificação do estado de energia da porta, agendamento de tempo, etc.

Segurança

◇ Suporte às funções de ligação de porta + MAC e IP + MAC + porta.

◇ Suporte ao isolamento de portas e supressão de tempestades de broadcast.

◇ Suporte à autenticação 802.1X, fornecendo a função de autenticação para os computadores na LAN e controlando o estado de autorização das portas controladas de acordo com os resultados da autenticação.

Forte capacidade de processamento de negócios

◇ Suporte a rede em anel ERPS e STP/RSTP/MSTP para eliminar loops de nível 2 e realizar o backup da ligação.

◇ Suporte a QoS, três modos de prioridade baseados em portas, 802.1P e DSCP, e quatro algoritmos de escalonamento de filas: Equ, SP, WRR e SP+WRR.

◇ Suporte a VLAN IEEE802.1Q; os utilizadores podem dividir VLANs, VLANs de voz e configurar o QinQ de forma flexível, de acordo com as suas necessidades.

◇ Suporte do protocolo multicast IGMP V1/V2/V3. O IGMP Snooping cumpre os requisitos de vigilância por vídeo de alta definição com múltiplos terminais e acesso a videoconferências.

◇ Suporte à agregação estática e dinâmica para aumentar eficazmente a largura de banda da ligação, realizar o balanceamento de carga, o backup da ligação e melhorar a fiabilidade da ligação.

◇ Suporte a ACL para filtrar pacotes de dados configurando operações de processamento de regras correspondentes e permissões de tempo, além de fornecer políticas flexíveis de controlo de acesso de segurança.

Estável e fiável

◇ Certificações CE, FCC e RoHS.

◇ O painel de fácil utilização apresenta o estado do dispositivo através dos indicadores LED de PWR, SYS, Link, L/A e PoE.

◇ Fonte de alimentação desenvolvida internamente, com elevada redundância, proporcionando uma saída de energia PoE estável e de longo prazo.

◇ Baixo consumo de energia, com ventoinha, invólucro em aço galvanizado e excelente dissipação de calor para garantir o funcionamento estável do switch.

Fácil gestão de operação e manutenção (O&M)

◇ HTTPS, SSLv3, SSHv1/v2 e outros métodos de encriptação oferecem maior segurança na gestão.

◇ Os registos do sistema e as estatísticas de tráfego de porta facilitam a otimização e a transformação da rede.

◇ O LLDP facilita a consulta e a avaliação do estado de comunicação da ligação pelo sistema de gestão de rede.

◇ Suporte para monitorização de CPU, monitorização de memória, deteção de ping e deteção de comprimento do cabo.

◇ Suporte a diversos métodos de gestão e manutenção, como a gestão de redes via Web, linha de comandos CLI (Console, Telnet), SNMP (v1/v2/v3), etc.

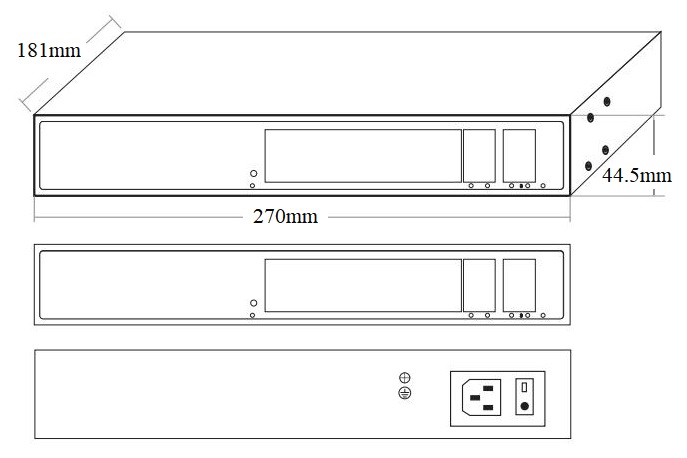

DIMENSÕES

INFORMAÇÕES PARA ENCOMENDA

Modelo	Descrição	Fonte de Alimentação Integrada
ONV-POE56168PFM-4TF	Switch PoE de nível 3 gerido com 12 portas RJ45 de 10/100/1000M e 4 portas de fibra SFP+ de 1/10G para uplink. As portas de 1 a 8 são compatíveis com a norma PoE IEEE 802.3af/at. Possui fonte de alimentação integrada e instalação em armário 1U/19”.	160W
Nota: O módulo ótico não está incluído e precisa de ser adquirido separadamente.

LISTA DE EMBALAGEM

Lista De Embalagem	Conteúdo	Quantidade	Unidade
	Switch PoE de 16 portas gerido com uplink de 10G	1	PC
	Cabo de alimentação CA	1	PC
	Cabo adaptador RJ45-DB9	1	PC
	Guia do utilizador	1	PC
	Cartão de garantia e certificado de conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
Módulo Óptico 1.25G	2630	Módulo ótico SFP, fibra dupla multimodo 1.25G 850nm, distância de transmissão: 500m, 2 interfaces LC. Suporta função DDM e ligação a quente.	PC
	2632	Módulo ótico SFP, fibra dupla monomodo 1.25G 1310nm, distância de transmissão: 20km, 2 interfaces LC. Suporta função DDM e ligação a quente.	PC
	2612-T	Módulo ótico SFP, fibra única monomodo 1.25G TX1310nm, distância de transmissão: 20km, 1 interface LC. Suporta função DDM e ligação a quente.	PC
	2613-R	Módulo ótico SFP, fibra única monomodo 1.25G TX1550nm, distância de transmissão: 20km, 1 interface LC. Suporta função DDM e ligação a quente.	PC
Módulo Óptico 10G	6630	Módulo ótico SFP+, fibra dupla multimodo de 10G 850nm, distância de transmissão: 300m, 2 interfaces LC. Suporta função DDM e ligação a quente.	PC
	7832	Módulo ótico SFP+, fibra dupla monomodo de 10G 1310nm, distância de transmissão: 20km, 2 interfaces LC. Suporta função DDM e ligação a quente.	PC
	7832-27	Módulo ótico SFP+, fibra única monomodo de 10G TX1270nm, distância de transmissão: 20km, 1 interface LC. Suporta função DDM e ligação a quente.	PC
	7832-33	Módulo ótico SFP+, fibra única monomodo 10G TX1330nm, distância de transmissão: 20km, 1 interface LC. Suporta função DDM e ligação a quente.	PC

ESPECIFICAÇÕES TÉCNICAS

Modelo	ONV-POE56168PFM-4TF
Características da Interface
Porta Fixa	1 porta de consola (115200, N,8,1) 4 portas de fibra SFP+ de uplink 1/10G (Dados) 4 portas RJ45 adaptáveis 10/100/1000Base-T (Dados) 8 portas PoE 10/100/1000Base-T (Dados/Alimentação)
Porta Ethernet	As portas 1 a 12 suportam deteção automática 10/100/1000Base-T(X), full/half duplex MDI/MDI-X com auto-adaptação.
Transmissão De Par Entrançado	10BASE-T: UTP Cat3, 4, 5 (≤100 metros) 100BASE-TX: UTP Cat5 ou posterior (≤100 metros) 1000BASE-T: UTP Cat5e/6 ou posterior (≤100 metros)
Porta De Fibra ótica	Interface de fibra ótica SFP+ 1/10G, sem módulo ótico incluído por defeito (módulos óticos opcionais de fibra única/dupla, monomodo/multimodo e LC).
Expansão De Porta De Fibra ótica	Expansão de módulo ótico Turbo Overclocking 2.5G e rede em anel
Cabo ótico/Distância	Multimodo: 850nm/ 0-550m (1G), 850nm/ 0-300m (10G), Monomodo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetros Do Chip
Tipo de Gestão de Rede	L3
Protocolo de Rede	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE 802.3u100Base-TX, IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3ae 10GBase-SR/LR, IEEE802.3x
Modo de Encaminhamento	Armazenamento e encaminhamento (velocidade total da linha)
Capacidade de Comutação	128 Gbps (sem bloqueio)
Taxa de Encaminhamento a 64 bytes	77,38 Mpps
CPU (Hz)	800M
DRAM	1G
FLASH	128M
MAC	16K
Memória Buffer	12M
Quadro Jumbo	12K
Indicador LED	Sistema: SYS (verde), Rede: Link (amarelo), Porta de fibra: L/A (verde), PoE: PoE (verde)
Botão de Reinicialização	Sim, pressione e mantenha pressionado o switch durante 10 segundos e solte-o para restaurar as definições de fábrica.
PoE e Fonte De Alimentação
Porta PoE	Portas 1-8
Gestão PoE	Exibição em tempo real da potência de carga PoE, ativação/desativação da saída PoE, agendamento de funcionamento e tempo PoE
Pino de Alimentação	1/2 (+) 3/6 (-)
Potência Máxima Por Porta	30W, IEEE802.3af/at
Consumo de Energia	Em standby <13W, carga máxima <160W
Potência Total/ Tensão de Entrada	160W/ (AC100-240V)
Alimentação	Fonte de alimentação integrada, AC100~240V 50-60Hz, 3.0A
Parâmetros Físicos
Temperatura/Humidade de Funcionamento	-20~55°C, 5%~90% HR sem condensação
Temperatura/ Humidade de Armazenamento	-40~75°C, 5%~95% HR sem condensação
Dimensões	27018144,5mm
Peso Líquido/Bruto	1,6kg/ 2,2kg
Instalação	Armário de mesa, 1U/19”
Certificação e Garantia
Proteção Contra Raios	Proteção contra raios: 6KV 8/20µs, Grau de proteção: IP30
Certificação	Marca CE, comercial, CE/LVD EN62368-1, FCC Part 15, RoHS
Garantia	3 anos, manutenção vitalícia
Recurso de Gestão de Rede
Interface	Gestão de fluxo em tempo real da porta (Flow Range) Diagnóstico digital em tempo real do módulo ótico SFP DDMI Supressão de tempestades de broadcast com base na taxa da porta Controlo de fluxo IEEE802.3x (Full duplex), mecanismo de proteção contra exceções de porta Configuração e visualização do estado de poupança de energia do Ethernet Verde EEE da porta Limitar a taxa de tráfego de pacotes nas portas de entrada e saída; a granularidade mínima é de 16 Kbps e a máxima de 1 Gbps
Recurso de Camada 3	Suporte a encaminhamento de custo igual IPv4. Suporte a Pingv6, Telnetv6, TFTPv6, DNSv6 e ICMPv6. Suporte ao protocolo NG, com um máximo de 1000 entradas. Suporte ao protocolo ARP, com um máximo de 1000 entradas. Suporte VRRP IPv4/IPv6, com um máximo de 255 grupos para cada. Suporte a interfaces VLANIF IPv4/IPv6, com um máximo de 64 para cada. Suporte a funções de gestão de rede de nível 3 e gestão de pilha dupla IPv4/IPv6. Suporte a encaminhamento dinâmico IPv4, RIPv1/v2 e OSPFv2, com 2000 entradas de rota. Suporte a rotas estáticas e standard IPv4/IPv6, com um máximo de 64 entradas por protocolo. Suporte a encaminhamento, encaminhamento e comunicação de nível 3 entre diferentes segmentos de rede e VLANs.
VLAN	Suporte de VLAN de voz, configuração QinQ e IEEE 802.1q Suporte a configurações de portas de acesso, trunk e híbridas Suporte ao protocolo VLAN GVRP e a VLANs baseadas em portas (4K) Suporte a VLANs baseadas em protocolos; suporte a VLANs baseadas em endereços MAC
Agregação de Portas	Agregação dinâmica LACP, agregação estática, máximo de 8 grupos de agregação e máximo de 8 portas por grupo.
Árvore de Abrangência	STP (IEEE 802.1d), RSTP (IEEE 802.1w), MSTP (IEEE 802.1s) Proteção de BPDU STP, filtragem de BPDU e encaminhamento de BPDU
Rede em Anel ERPS	Rede em anel ERPS, tempo de recuperação inferior a 20 ms, ITU-T G.8032
Multicast	VLAN multicast, logout rápido do utilizador, MLD Snooping, MVR (Registo de VLAN multicast), IGMP Snooping v1/v2/v3 e até 1024 grupos multicast
Espelhamento	Espelhamento de tráfego bidirecional para portas básicas Espelhamento de um para vários, suporta até 4 sessões de porta
QoS	Algoritmo de agendamento de filas (SP, WRR, SP+WRR), 8 filas de saída por porta, mapeamento de prioridades 802.1p/DSCP Limitação de taxa baseada em fluxo, redireccionamento baseado em fluxo, filtragem de pacotes baseada em fluxo, QoS Diff-Serv, marcação/remarcação de prioridade
ACL	Suporte à implementação de ACLs com base em portas e VLAN. Suporte à filtragem de pacotes L2-L4, podendo corresponder aos primeiros 80 bytes de um pacote, e fornece definições de ACL com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP, VLAN, etc.
Segurança	Autenticação AAA, RADIUS e TACACS+ (apenas autenticação, autorização e contabilização não são suportadas) Objecto negro de endereço MAC, autenticação IEEE 802.1X baseada em portas e endereços MAC, isolamento de portas SSL, garantindo a transmissão segura de dados; SSH 2.0, fornecendo um canal seguro e encriptado para o login do utilizador Supressão de pacotes de broadcast de portas, função de ligação de quatro elementos IP+MAC+VLAN+porta, função IP Source Guard Limite de aprendizagem de endereços MAC, gestão hierárquica de utilizadores e proteção por palavra-passe, limitação da taxa de pacotes ARP Proteção do endereço IP de origem, deteção de intrusão ARP, proteção contra ataques DoS, mecanismo de cópia de segurança de dados do host
DHCP	Cliente DHCP, DHCP Snooping, Servidor DHCP
Gerenciamento	HTTP, gestão de upload e download de ficheiros TFTP, SNMP V1/V2C/V3, gestão de clusters da plataforma ONV NMS (LLDP+SNMP) Detecção de ping, gestão de rede via web (HTTPS), configuração de linha de comandos via consola/SSH/Telnet/CLI, detecção do comprimento do cabo Relógio NTP, Registo de trabalho do sistema, Recuperação com um clique, Visualização do estado de utilização da CPU em tempo real, Protocolo de Descoberta da Camada de Ligação (LLDP)
Sistema	Navegador Web: Google Chrome V42 ou posterior, Mozilla Firefox 2.5 ou posterior, Microsoft Internet Explorer 10 ou posterior, cabo Ethernet de categoria 5 ou superior. TCP/IP, adaptador de rede e sistema operativo de rede (como Microsoft Windows, Linux ou Mac OS X) instalados em cada computador da rede, cabo Ethernet de categoria 5 ou superior.
