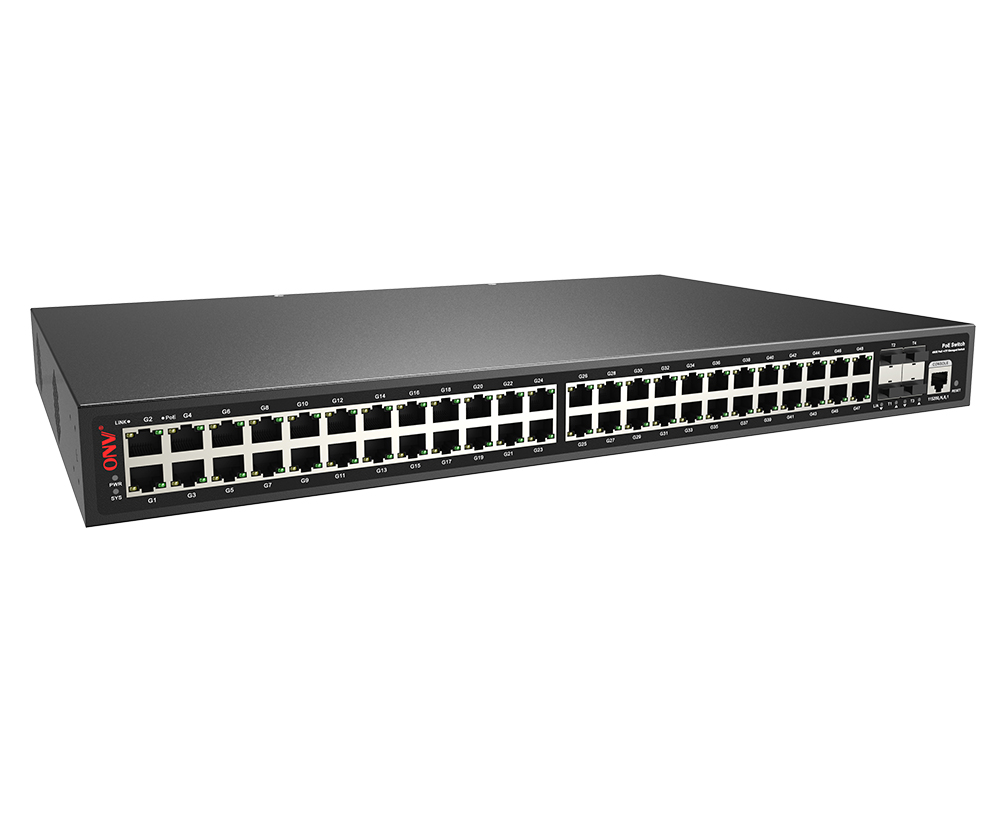

VISÃO GERAL
OONV-POE58052PFMÉUma ligação L3 10GPoE gerenciadoFibraInterruptor desenvolvido independentemente pela ONV. Tem48* 10/100/1000Base-TAdaptávelRJ45PortosE4*1/10GUplinkFibra SFP +Portos-A. Porta 1 48Pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única atinge 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais POE, como AP sem fio, câmera IP, telefone VoIP, porteiro de controle de acesso visual etc. através de um cabo de rede para atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para hotéis, campi, dormitórios de fábricas e pequenas e médias empresas.
OONV-POE58052PFMTem a função de gerenciamento de rede completa L3, suporta gerenciamento IPV4/ IPV6, encaminhamento dinâmico de velocidade total de rota, mecanismo completo de proteção de segurança, política ACL/ QoS completa e funções VLAN ricas e é fácil de gerenciar e manter. Suporta vários protocolos de redundância STP/RSTP/MSTP (<50ms) e ERPS (ITU-T G.8032) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir comunicação ininterrupta importante para aplicativos. De acordo com os requisitos reais do aplicativo, você pode configurar vários serviços de aplicativos, como gerenciamento de energia PoE, controle de tráfego de porta, divisão VLAN e SNMP por meio do modo de gerenciamento da rede Web.
CARACTERÍSTICA
Acesso do gigabit, uplink 1/10G SFP + fiber port
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.
◇Suporta porta porta Gigabit RJ45 e 1/10G SFP combinação de porta de fibra, que permite aos usuários construir flexivelmente rede para atender às necessidades de vários cenários.
Fonte alimentação Smart PoE
◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.
◇As portas PoE suportam prioridade. Quando a energia restante é insuficiente, a prioridade é dada às portas de alta prioridade para evitar a sobrecarga do equipamento.
◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.
◇48* As portas 10/100/1000Base-T RJ45 suportam alimentação PoE para atender monitoramento de segurança, sistemas de teleconferência, cobertura sem fio e outros cenários.
Capacidade forte do processamento do negócio
◇IEEE802.1Q VLAN, divisão VLAN flexível, e configuração QinQ.
◇ERPS/STP/RSTP/MSTP spanning tree protocolo elimina camada 2 loops e realiza link backup.
◇QoS, baseado em porta, 802.1P-based e DSCP-based três modos de prioridade e quatro algoritmos de agendamento de fila: Equ, SP, WRR e SP WRR.
◇ACL para filtrar pacotes de dados configurando as operações e permissões correspondentes do processamento da regra, e fornece políticas flexíveis do controle de acesso da segurança.
◇A agregação estática e a agregação dinâmica aumentam efetivamente a largura de banda do link, alcançam o balanceamento de carga e o backup do link e melhoram a confiabilidade do link.
◇Suporte IGMP V1/V2/V3 multicast protocolo e IGMP Snooping para atender às necessidades de multi-terminal de alta definição de videovigilância e acesso à videoconferência.
Segurança
◇Porto isolamento e tempestade controle.
◇Apoie a função obrigatória flexível quádrupla do porto VLAN do MAC do IP.
◇Suporte a autenticação 802.1X para fornecer funções de autenticação para computadores LAN e controlar o status de autorização das portas controladas de acordo com os resultados da autenticação.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, LinkPor exemplo,E PoE.
◇Usar fonte de alimentação auto-desenvolvida com design de alta redundância fornece saída de energia PoE estável e de longo prazo.
◇Baixo consumo de energia, com ventilador, invólucro metálico de aço galvanizado e excelente dissipação de calor para garantir o funcionamento estável do interruptor.
Gestão fácil O & M
◇Monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.
◇Métodos de gerenciamento de criptografia como HTTPS, SSLV3 e SSHV1/V2 são mais seguros.
◇RMON, logs do sistema e estatísticas de tráfego portuário facilitam a otimização e transformação da rede.
◇O LLDP facilita o sistema de gerenciamento de rede para consultar e determinar o status de comunicação do link.
◇Gerenciamento de rede Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet e outros métodos diversificados de gerenciamento e manutenção.
DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte de alimentação incorporado |
|
ONV-POE58052PFM |
L3Switch PoE gerenciado com48* RJ45 10/100/1000mPortosE 4*1/10GUplinkSFP +FibraPortos.Porta 1-48Pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário. |
600W |
|
Nota:O módulo óptico não está incluído e precisa de ser comprado. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Interruptor PoE gerenciado L3 de 52 portas 10G uplink |
1 |
CONJUNTO |
|
|
Cabo alimentação CA |
1 |
PC |
|
|
Linha RJ45-DB9 |
1 |
PC |
|
|
Kit montagem(Pendurado orelha) |
1 |
CONJUNTO |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25G Óptica Módulo |
2630 |
Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
2632 |
Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2612-T |
Módulo óptico SFP, 1.25GFibra única TX1310nm/ RX1550nm do único-modo, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2613-R |
Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2612-T-SC |
Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2613-R-SC |
Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente. |
PC |
|
|
Módulo Potência |
2633 |
1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45. |
PC |
|
10G Óptica Módulo |
6630 |
Módulo óptico SFP +, fibra dupla 850nm do multi-modo 10G, distância de transmissão: 300m, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
7832 |
Módulo ótico de SFP +, fibra dupla 1310nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
7832 33 |
Módulo ótico de SFP +, fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
7832 27 |
Módulo ótico de SFP +, fibra TX1270nm/ RX13300nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
PRODUTO RELACIONADO
|
Modelo |
Descrição |
|
ONV-POE58028PFM |
L3 gerenciado PoE switch com 24*10/100/1000M RJ45PortosE 4*1/10GUplinkSFP +FibraPortos.Porta 1 24Pode suportar IEEE 802.3 af/no padrão PoE. Foi construído em400WFonte de alimentação e 1U/19 "instalação do armário. |
|
ONV-POE58036PFM |
L3 gerenciado PoE switch com 16*10/100/1000M RJ45PortosE 8*10/100/1000Base-T RJ45 ou 8*100/1000Base-X SFPFibraPortas combinadas e 4*1/10GUplinkSFP +FibraPortos.Porta 1 24Pode suportar IEEE 802.3 af/no padrão PoE. Foi construído em400WFonte de alimentação e 1U/19 "instalação do armário. |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-POE58052PFM |
|
Características Interface |
|
|
FixoPOrt |
1 * porto do console RS232 (115200,N,8,1) 4*1/10G uplink SFP fibra portas (dados) 48*10/100/1000Base-T PoE portas (dados/potência) |
|
Porta Ethernet |
Porto 1-48 pode suportar 10/100/1000BaseT auto-detecção, full/ half duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC) |
|
Expansão Porto Fibra Óptica |
Turbo overclocking 2.5G expansão módulo óptico e anel rede |
|
Cabo óptico/distância |
Multi-modo: 850nm / 0-500m (1G), 0-300m (10G) Único-modo: 1310nm / 0-40km, 1550nm / 0-120km |
|
Parâmetro do chip |
|
|
Tipo Gerenciamento Rede |
L3 |
|
Protocolo Rede |
IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X IEEE802.3ae 10GBase-LR/SR, IEEE802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
216Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
131Mpps |
|
CPU |
Núcleo duplo 1GHz |
|
DRAM |
2GB |
|
FLASH |
256MB |
|
MAC |
32K |
|
Memória Buffer |
16MB |
|
Quadro Jumbo |
12KB |
|
LED Indicador |
Sistema: SYS (verde), PoE: PoE (verde), Rede: Link (amarelo), Porta de fibra: L/A (verde) |
|
Redefinir interruptor |
Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica |
|
PoE & Alimentação |
|
|
POEPorto |
Porta 1 48 |
|
POEGestão |
PoE exibição do status de trabalho, Porto PoE on/off, af/at distribuição de energia |
|
Pin alimentação |
1/2( ) 3/6(-) |
|
Máximo Poder Por Porta |
30W, IEEE 802.3 af/às |
|
Consumo Energia |
Standby<30W, carga completa <600W |
|
Alimentação |
Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 6.6A |
|
Parâmetro físico |
|
|
Operação TEMP/Umidade |
-20 °C ~ + 55 °C, 5% ~ 90% RH Sem condensação |
|
Armazenamento TEMP/Umidade |
-40 °C ~ + 80 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão(L * A * A) |
440*290*44,5 milímetros |
|
Peso líquido/bruto |
4,8 kg/5,7 kg |
|
Instalação |
Desktop, 1U/19 "armário |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30 |
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS |
|
Garantia |
3 anos, manutenção vitalícia. |
|
Recurso Gerenciamento Rede |
|
|
Interface |
Controle do fluxo IEEE802.3x (Full duplex) Porta exceção proteção mecanismo Configuração do quadro Jumbo, byte máximo 12000 Gestão do fluxo em tempo real do porto (intervalo do fluxo) Módulo óptico DDMI diagnóstico digital em tempo real Transmitir supressão tempestade com base na taxa portuária Configuração e status do porto EEE Green Ethernet Energy-Saving Limite a taxa de tráfego de pacotes nas portas de entrada e saída, a mini granularidade 16Kbps e max 1Gbps |
|
Roteamento L3 |
Protocolo ARP, max 1000 entradas IPV4/IPV6 VRRP, o grupo máximo é 255 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 A interface VLANIF IPV4/IPV6 suporta até 128 Roteamento igual do custo IPV4Por exemplo,Protocolo NG, entradas max1000 A rota estática IPV4/IPV6/rota padrão suporta até 128 entradas Função de gerenciamento de rede L3, gerenciamento de pilha dupla IPV4/IPV6 Roteamento dinâmico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas do roteamento Roteamento dinâmico IPV6 OSPFv3, BGP , RIPng, gestão IPV6, 1000 entradas do roteamento O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN |
|
VLAN |
VLAN baseado no MAC, VLAN baseado no protocolo Configuração da porta do protocolo Access, Trunk, Hybrid e GVRP VLAN (4K) VLAN baseado na porta, IEEE802.1q, Voz VLAN, configuração QinQ |
|
Agregação portuária |
Agregação dinâmica LACP, agregação estática Max 26 agregação grupos e 8 portas por grupo. |
|
Spanning Tree |
STP BPDU Guard, filtragem BPDU e encaminhamento BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
ERPS Ring Network |
ERPS anel rede, recuperação tempo inferior a 20ms, ITU-T G.8032 |
|
Multicast |
MLD Snooping, Multicast VLAN Logout rápido do usuário, MVR (Multicast VLAN Registration) IGMP Snooping v1/v2/v3 e 1024 grupos multicast no máximo |
|
Espelhamento |
Espelhamento bidirecional do tráfego para portas básicas Suporta espelhamento de 1 a múltiplo, suporta até 4 sessões de portas |
|
QoS |
Algoritmo Agendamento Fila (SP, WRR, SP WRR) Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta 802.1p/DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação |
|
LCA |
Emissão baseada em porta ACL, ACL baseado em porta e VLAN L2 a L4 packet filtering, combinando a primeira mensagem 80 bytes. Forneça ACL com base em MAC, endereço MAC de destino, origem IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP e VLAN, etc. |
|
Segurança |
Porta transmissão mensagem supressão SSL garante a transmissão dos dados Limite o número de endereços MAC aprendidos Isolamento do porto, mecanismo alternativo dos dados do anfitrião
