VISÃO GERAL

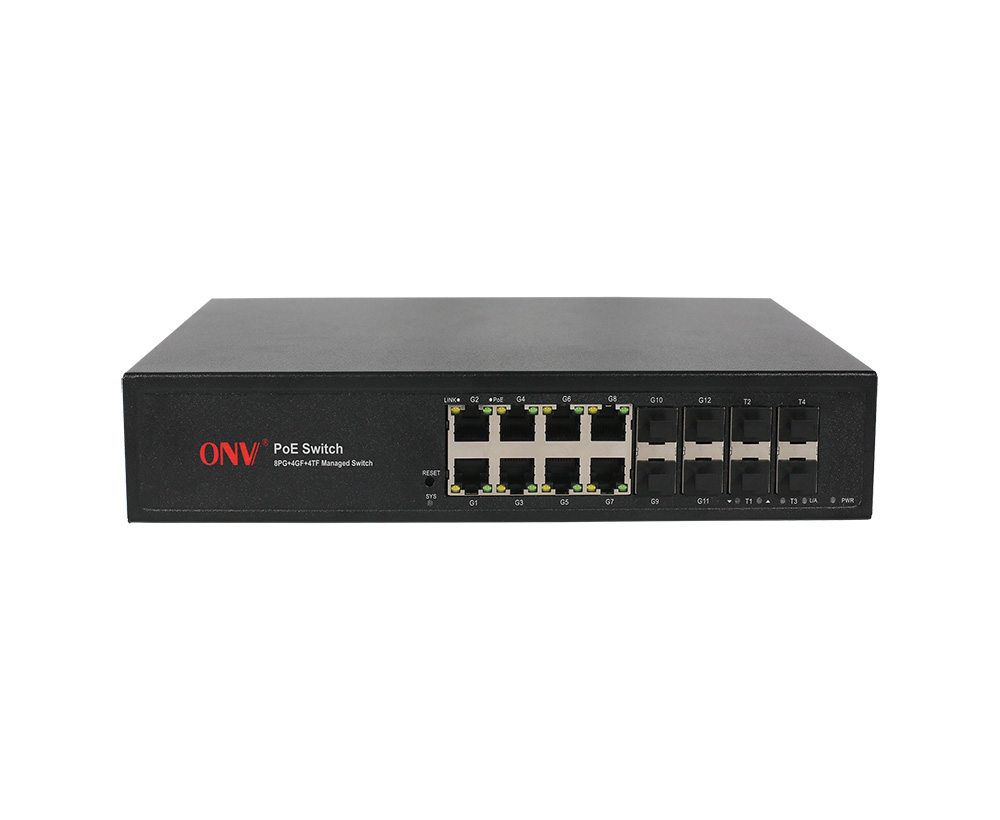

O ONV-POE56168PFM é um 10G uplink gerenciado PoE fibra switch desenvolvido independentemente pela ONV. Tem 8*10/100/1000Base-T adaptável portas RJ45 e 4*100/1000Base-X uplink portas de fibra SFP e 4*1/10G uplink SFP + portas de fibra. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE e a potência PoE de porta única até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais PoE, como AP sem fio, câmera IP, telefone VoIP e intercomunicador de controle de acesso visual através de um cabo de rede para atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para hotéis, campi, parques, supermercados, pontos cênicos, dormitórios de fábricas e pequenas e médias empresas para construir redes de comunicação econômicas, eficientes, estáveis e confiáveis.
O ONV-POE56168PFM tem L2 +Rede gestão funções, suporta IPV4/Gerenciamento IPV6, encaminhamento de roteamento estático, mecanismo completo de proteção de segurança, estratégia ACL/QoS perfeita e funções VLAN ricas para fácil gerenciamento e manutenção. Suporta múltiplos protocolos de rede redundância STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta de aplicativos importantes. Gerenciamento de portas, gerenciamento de endereços de roteamento, controle de fluxo, divisão VLAN, IGMP, política de segurança e outras configurações de negócios podem ser realizadas via Web, CLI, SNMP, Telnet e outros métodos de acordo com as necessidades do aplicativo.
CARACTERÍSTICA
Acesso Gigabit, uplink1/10GSFP+Porto fibra
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE 802.3x e half-duplex baseado em Backpressure.
◇Suporta porta porta Gigabit RJ45 e 1/10G uplink SFP + fiber port combination, o que permite aos usuários construir redes de forma flexível para atender às necessidades de vários cenários.
Fonte alimentação Smart PoE
◇Cumprir com IEEE 802.3 af/at padrão PoE, identificar automaticamente dispositivos PoE para alimentação, e não danificar dispositivos não-PoE.

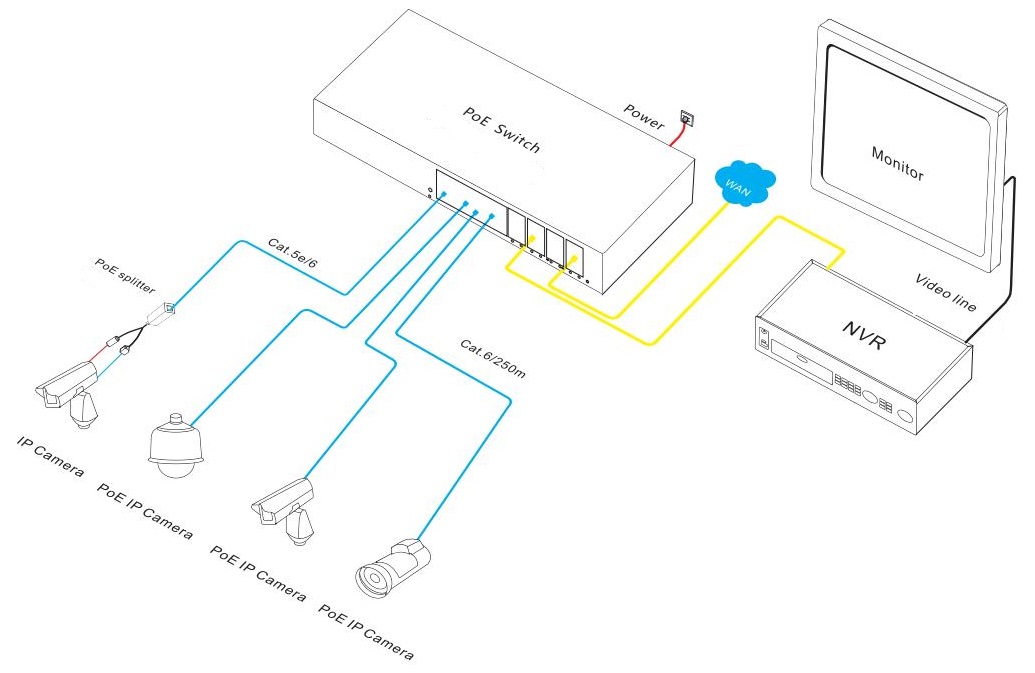

◇As portas 8*10/100/1000Base-T RJ45 suportam energia PoE para atender monitoramento de segurança, sistemas de teleconferência, cobertura sem fio e outros cenários.
◇As portas PoE suportam prioridade. Quando a energia restante é insuficiente, o fornecimento de energia de portas de alta prioridade é priorizado para evitar sobrecarga de equipamentos.
◇Apoie a função de gerenciamento de rede PoE, através da configuração do gerenciamento de rede, você pode realizar a porta PoE ligada/desligada, a verificação do status do poder do porto, o agendamento do tempo, etc.
Segurança
◇Suporte porta isolamento e porta transmissão tempestade supressão.
◇Apoie o emperramento do porto MAC e funções obrigatórias do porto do MAC do IP.
◇Suporta autenticação 802.1X, fornece função de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.
Capacidade forte do processamento do negócio
◇Suporte industrial ERPS ring network e STP/ RSTP/ MSTP para eliminar loops de camada 2 e realizar backup de link.
◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.
◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.
◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.
◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.
◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇Fonte de alimentação auto-desenvolvida, alta redundância, fornecendo uma saída de energia PoE estável e de longo prazo.
◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link, L/A e PoE.
◇Baixo consumo de energia, com ventilador, caixa de aço galvanizado e excelente dissipação de calor para garantir a operação estável do interruptor.
Gestão fácil O & M
◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.
◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.
◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.
◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.
◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

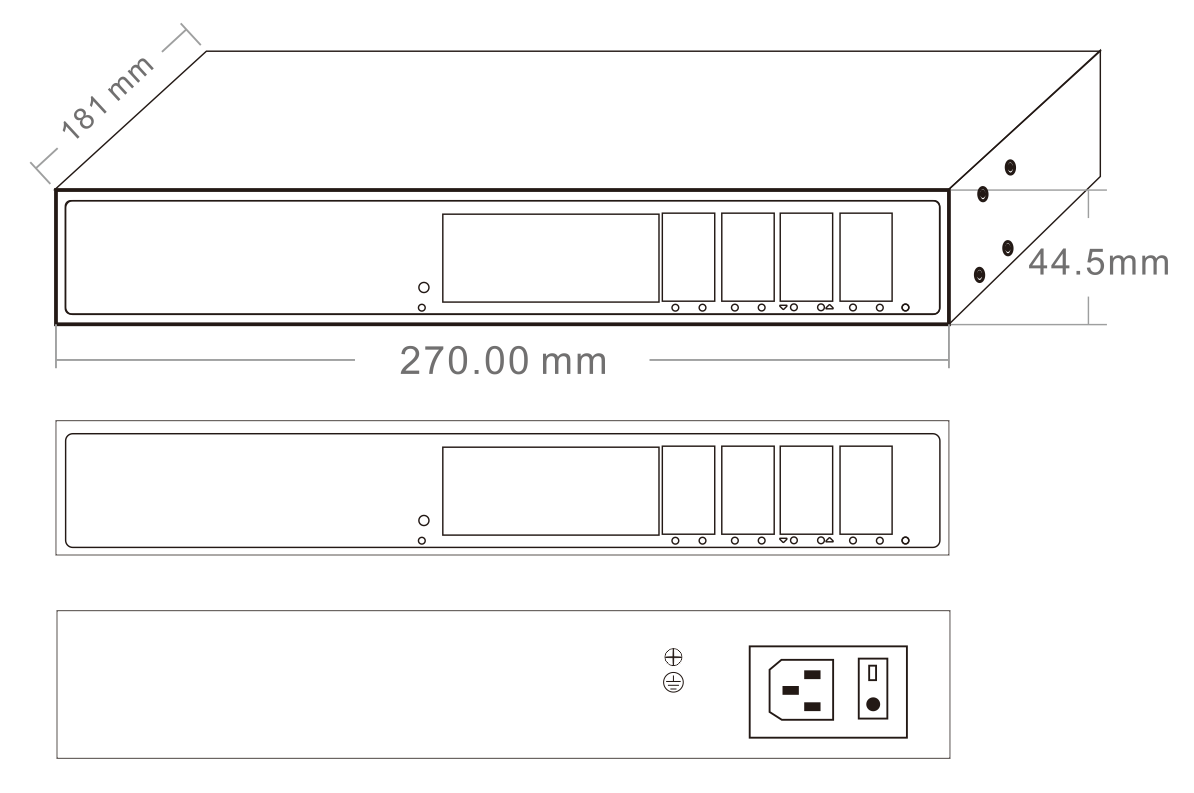

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte de alimentação incorporado |
|
ONV-POE56168PFM |
L2 + gerenciado PoE switch com 8*10/100/1000M portas RJ45 e 4*100/1000M uplink portas de fibra SFP e 4*1/10G uplink SFP + portas de fibra. A porta 1-8 pode suportar o padrão IEEE 802.3 af/at PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário. |
160W |
|
Nota:O módulo óptico não está incluído e precisa de ser comprado. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Switch PoE gerenciado uplink de 16 portas 10G |
1 |
SEt |
|
|
Cabo alimentação CA |
1 |
PC |
|
|
RJ45-DB9 Cabo adaptador |
1 |
PC |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25GÓpticaMódulo |
2630 |
Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
2632 |
Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T |
Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R |
Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T-SC |
Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R-SC |
Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging. |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-POE56168PFM |
|
Características Interface |
|
|
Porto Fixo |
Porto do console 1 * (115200,N,8,1) 4*1/10G uplink SFP fibra portas (dados) 4*100/1000Base-X uplink SFP fibra portas (dados) 8*10/100/1000Base-T PoE portas (dados/potência) |
|
Porta Ethernet |
O porto 1-8 pode apoiar a auto-detecção 10/100/1000Base-T(X), completamente/half-duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
Porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC) |
|
Expansão Porto Fibra Óptica |
Turbo overclocking 2.5G expansão módulo óptico e anel rede |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-550m (1G), 850nm/ 0-300m (10G), Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Parâmetro do chip |
|
|
Tipo Gerenciamento Rede |
L2 |
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-SR/LR, IEEE 802.3x |
|
Modo Encaminhamento |
Loja e frente (velocidade completa do fio) |
|
Capacidade do interruptor |
128Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
77,38 Mpps |
|
CPU(Hz) |
800M |
|
DRAM |
1G |
|
FLASH |
128M |
|
MAC |
16K |
|
Memória Buffer |
12M |
|
Quadro Jumbo |
12K |
|
Indicador LED |
Sistema: SYS (verde), Rede: Link (amarelo), Porta de fibra: L/A (verde), PoE: PoE (verde) |
|
Redefinir interruptor |
Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica |
|
PoE & Alimentação |
|
|
Porto PoE |
Porta 1-8 |
|
Gestão PoE |
Exposição do poder da carga do porto PoE do tempo real, saída do porto PoE de ligar/desligar, trabalho do PoE e programação do tempo |
|
Pin alimentação |
1/2(+) 3/6 (-) |
|
Poder máximo pelo porto |
30W, IEEE 802.3 af/às |
|
Consumo Energia |
Standby<13W, carga completa <160W |
|
Tensão total do PWR/ Input |
160W/ (AC100-240V) |
|
Alimentação |
Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 3.0A |
|
Parâmetro físico |
|
|
Operação Temp/Umidade |
-20 ~ + 55 °C, 5% ~ 90% RH Sem condensação |
|
Temp/umidade do armazenamento |
-40 ~ + 75 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
270*181*44,5mm |
|
Peso líquido/bruto |
1,6 kg/2,2 kg |
|
Instalação |
Desktop, 1U/19 "armário |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30 |
|
Certificação |
CCC, marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC parte 15, RoHS |
|
Garantia |
3 anos, manutenção vitalícia |
|
Recurso Gerenciamento Rede |
|
|
Interface |
Controle do fluxo IEEE 802.3x (Full duplex) Porta exceção proteção mecanismo Gestão do fluxo em tempo real do porto (intervalo do fluxo) Transmitir supressão tempestade com base na taxa portuária Diagnóstico digital do tempo real do módulo DDMI do porto ótico SFP Configuração e status do porto EEE Green Ethernet Energy-Saving Limite a velocidade do tráfego da mensagem na granularidade de entrada e saída das portas mini é 64Kbps e o máximo é 1Gbps. |
|
L3 Característica |
RIPv1/v2, OSPFv1/v2 L2 rede gestão função, dual-pilha gestão Protocolo ARP, max 1024 entradas, rota estática IPv4/IPv6, max 128 entradas |
|
VLAN |
VLAN baseado no MAC, VLAN baseado no protocolo Configuração de porta de acesso, tronco, híbrido. Protocolo VLAN GVRP (4K) VLAN baseado na porta, IEEE802.1q, Voz VLAN, configuração QinQ |
|
Agregação portuária |
LACP, agregação estática, Max 8 grupos de agregação e 8 portas por grupo. |
|
Spanning Tree |
STP BPDU Guard, filtragem BPDU e encaminhamento BPDU STP(IEEE802.1d),RSTP(IEEE802.1w),MSTP(IEEE802.1) |
|
ERPS Ring Network |
Suporte ERPS anel rede, tempo de recuperação é inferior a 20ms, ITU-T G.8032 |
|
Multicast |
MLD Snooping, Multicast VLAN Logout rápido do usuário, MVR (Multicast VLAN Registration) IGMP Snooping v1/v2/v3 e 256 grupos multicast no máximo |
|
Espelhamento Porto |
Espelhamento bidirecional do tráfego para portas básicas Espelhamento de um para vários, suporta até 4 sessões de portas |
|
QoS |
Algoritmo Agendamento Fila (SP, WRR, SP WRR) Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta 802.1p/ DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação |
|
LCA |
Entregue o ACL baseado na porta e VLAN. A função de filtragem de pacotes L2-L4 pode corresponder aos primeiros 80 bytes da mensagem e fornecer definição ACL com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN etc. |
|
Segurança |
Autenticação IEEE802.1X baseada porta SSL garante a transmissão dos dados Função obrigatória do quadrilátero de portas do MAC VLAN do IP Endereço MAC aprendizagem limite, endereço MAC buraco negro Anti ataque DoS, Port transmitir mensagem supressão Função IP Source Guard, certificação AAA e RADIUS Gerenciamento hierárquico do usuário e proteção por senha SSH 2.0 fornece um canal criptografado seguro para login do usuário Hospedar dados backup mecanismo, ARP intrusão detecção função Porto isolamento, IP Source Guard, função ARP mensagem speed limit |
|
DHCP |
Cliente DHCPPor exemplo,Snooping DHCPPor exemplo,DHCPServidor |
|
Gestão |
Gestão rede Web (https) Link Layer Discovery Protocol (LLDP) Ver Status Utilização Instantânea do CPU Relógio NTP, Restauração com um clique, SNMP V1/V2/V3 Verificação do status do cabo, detecção do Ping, registro do trabalho do sistema ONV NMS plataforma cluster gestão (LLDP SNMP) Console/ AUX Modem/ Telnet/ CLI linha comando configuração FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão |
|
Sistema |
Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet |
