Transceptor ótico de 1.25G 1310/1550nm & 1550/1310nm 20km

Modelo： 2612-T-G&2613-R-G

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

Descrição

2612-T-G&2613-R-GOs transceptores do SFP-BIDI são módulos eficazes do elevado desempenho, custo que apoiam a taxa de dados dupla de 1.25Gbps/1.0625Gbps e20km transmissão distância com SMF.O transceptor consiste em três seções: aPF/Transmissor laser DFB, um fotodiodo PIN integrado com um pré-amplificador de impedância trans (TIA) e unidade de controle MCU. Todos os módulos satisfazem os requisitos de segurança do laser. Os transceptores são compatíveis com SFP Multi-Source Agreement (MSA) e SFF-8472. Para mais informações, por favor consulte SFP MSA.

FEature

Conector LC bi-direcional

Pegada SFP pluggable quente

Baixo consumo energético<0,8 W

Operacional teTemperatura: -40 ~ 85 ℃

Interface monitor diagnóstico digital

Aplicável para 20km SMF conexão

Taxas do bocado do apoio 1.25Gbps/1.0625Gbps

Compatível com SFP MSA e SFF-8472

EMI muito baixo e proteção excelente do ESD

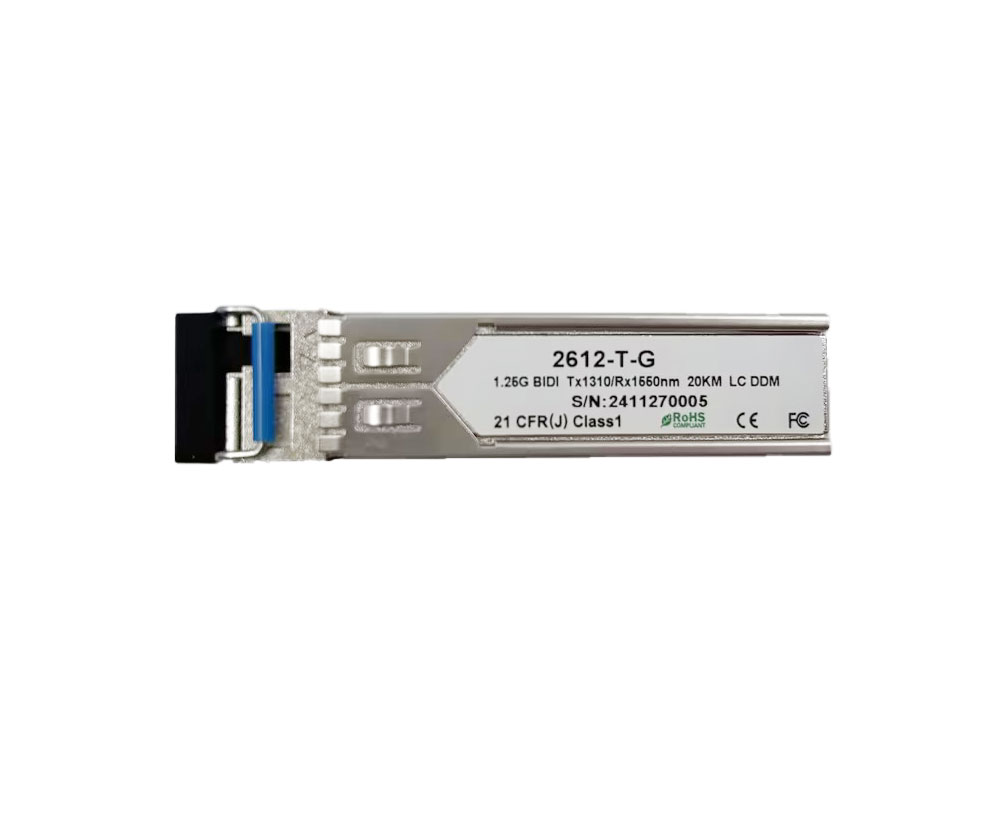

2612-T-G:Laser 1310nm FP e1550nm PIN foto detector

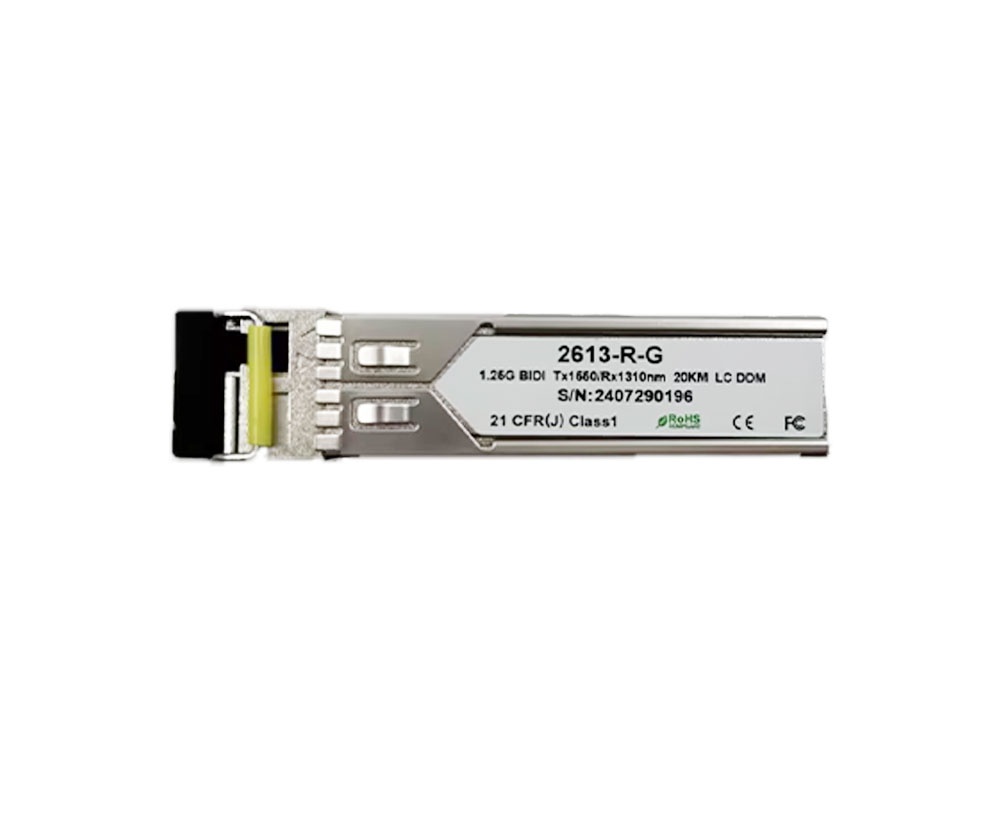

2613-R-G:1550nm DFB laser e 1310nm PIN foto detector

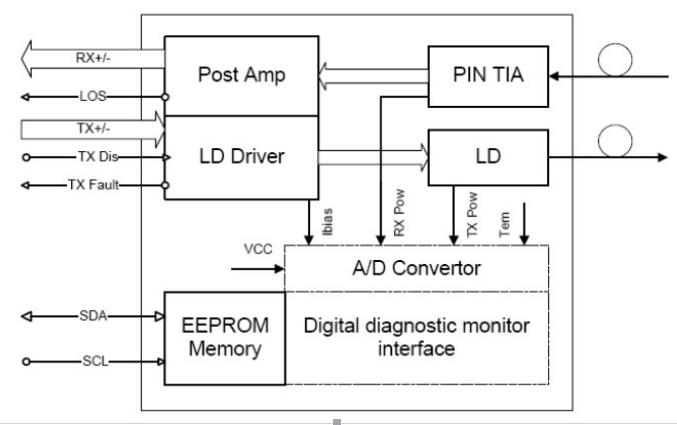

FDiagrama uncional

ABsolute Max Avaliações

Parâmetro	Símbolo	Min.	Máx.	Unidade
Tensão do fornecimento	VCC	-0,5	4,0	V
Temperatura armazenamento	TS	-40	85	°C
Umidade relativa	RH	0	85	%

Nota:O esforço no excesso das avaliações absolutas máximas pode causar dano permanente aoTransceptor.

GCaracterísticas operacionais gerais

Parâmetro	Símbolo	Min.	Tipo	Máx.	Unidade
Taxa Dados	DR	1,0625	1,25		Gb/s
Tensão do fornecimento	VCC	3.13	3.3	3,47	V
Abastecimento atual	Icc5			220	MA
Operação Caso Temp.	Tc	0		70	°C

Características elétricas

Parâmetro	Símbolo	Min.	Tipo	Máx.	Unidade	Nota
Transmissor
Dados diferenciais input swing	VIN,PP	120		820	MVpp	1
Tx Desativar Entrada-Alta	VIH	2,0		Vcc 0,3	V
Tx Desativar Entrada-Baixa	VIL	0		0,8	V
Saída de falha Tx-Alta	VOH	2,0		Vcc 0,3	V	2
Tx Fault Output-Baixa	VOL	0		0,8	V	2
Entrada impedância diferencial	Rin		100		Ω
Receptor
Dados diferenciais saída balanço	Vout,pp	340	650	800	MVpp	3
Saída Rx LOS-Alta	VROH	2,0		Vcc 0,3	V	2
Saída Rx LOS-Baixa	VROL	0		0,8	V	2

Notas:

1. TD /-são internamente C.A. acoplada com terminação diferencial 100Ω dentro do módulo.

2. A falha do Tx e o Rx LOS são saídas abertas do coletor, que devem ser puxadas acima com os resistores 4.7k aos 10kΩ na placa de anfitrião. Puxe a tensão entre 2.0V e Vcc 0.3V.

3.RD /-saídas são internamente AC acoplado, e deve ser terminado com 100Ω (diferencial) no usuário SERDES.

OCaracterísticas ptical

Parâmetro	Símbolo	Min.	Tipo	Máx.	Unidade	Nota
Transmissor
Operação Wavelength	Λ	1270	1310	1360	Nm	2612-T-G
Operação Wavelength	Λ	1510	1550	1570	Nm	2613-R-G
Ave. potência (Ativado)	PAVE	9		-3	DBm	1
Relação Extinção	ER	9			DB	1
Relação de supressão do modo lateral	SMSR	30			DB
Largura espectral RMS 1310nm FP	Δλ			3	Nm
Largura espectral RMS 1550nm DFB				1	Nm
Tempo ascensão/queda (20% ~ 80%)	Tr/Tf			0,26	Ns	2
Pena dispersão	PDT			3.9	DB
Saída olho óptico	Compatível com IEEE802.3 z (segurança do aser classe 1)
Receptor
Operação Wavelength	Λ	1510	1550	1570	Nm	2612-T-G
Operação Wavelength	Λ	1270	1310	1360	Nm	2613-R-G
Sensibilidade do receptor	PSEN1			22	DBm	3
Sobrecarga	PAVE	-3			DBm	3
LOS Afirmar	Pa	35			DBm
LOS De-assert	Pd			24	DBm
LOS histerese	Pd-Pa	0,5			DB

Notas:

1.Medido a 1250 Mb/s com padrão de teste PRBS 2 223-1NRZ.

2.Não filtrado, medido com um padrão PRBS223-1 test @ 1.25Gbps-A.

3.Medido a 1250 Mb/s com padrão de teste PRBS 223-1 NRZ para BER <1x10-12-A.

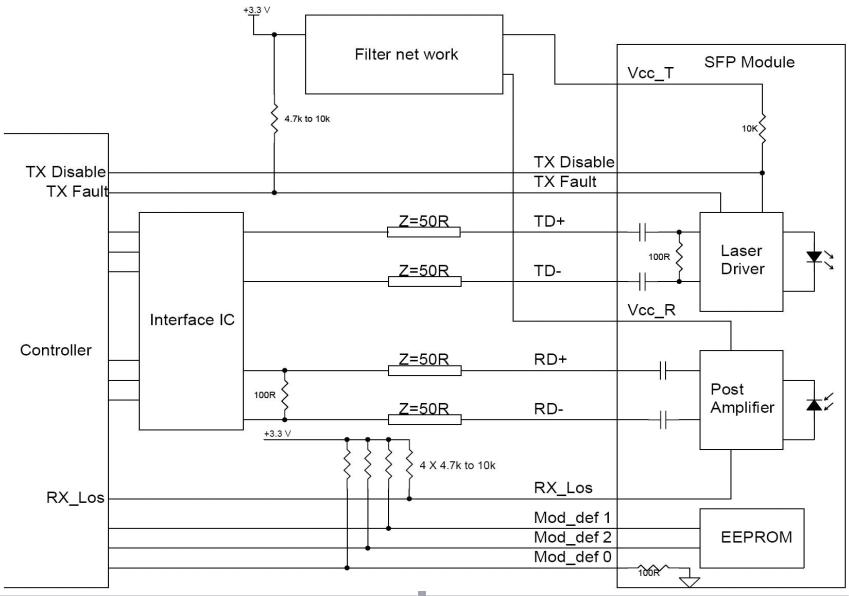

Circuito Interface Típico

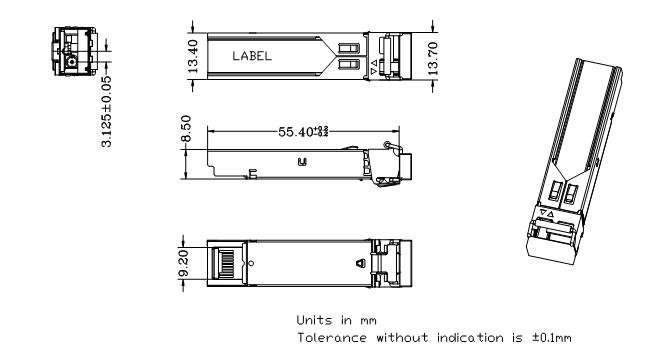

Dimensões do pacote

Comprimento onda	Trava cor
1310nm TX	Azul
1550nm TX	Amarelo

Informações do Pedido

Número peça	Descrição
2612-T-G	SFP BIDI, 1.25G ,1310/1550nm, 20Km, -40 ~ 85 ℃, com DDM
2613-R-G	SFP BIDI, 1.25G ,1550/1310nm, 20Km, -40 ~ 85 ℃, com DDM

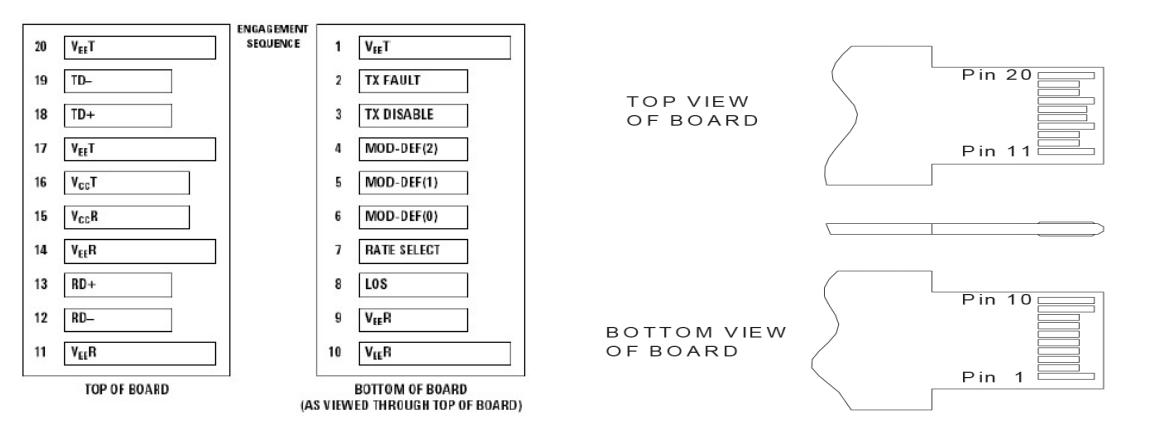

PEm Definição e Funções

Alfinete	Símbolo	Nome/Descrição	Notas
1	VeeT	Tx moído
2	Falha Tx	Indicação da falha do Tx, saída aberta do coletor, “H ativo”	1
3	Tx Desativar	Entrada LVTTL, pull-up interno, Tx desativado em “H”	2
4	MOD-DEF2	2 fios interface serial dados entrada/saída (SDA)	3
5	MOD-DEF1	2 fios entrada relógio interface serial (SCL)	3
6	MOD-DEF0	Indicação presente do modelo	3
7	Taxa seleccionar	Sem conexão
8	LOS	Perda de Rx de sinal, saída aberta do coletor, “H ativo”	4
9	VeeR	Rx terra
10	VeeR	Rx terra
11	VeeR	Rx terra
12	DR-	Inverse recebeu dados	5
14	DR	Dados recebidos	5
14	VeeR	Rx terra
15	VccR	Rx alimentação
16	VccT	Tx alimentação
17	VeeT	Tx moído
18	DT	Transmitir dados em	6
19	TD-	Inversa transmitir dados em	6
20	VeeT	Tx moído

Notas:

1.Quando alta, essa saída indica uma falha de laser de algum tipo. Baixo indica operação normal. E deve ser levantado com um resistor 4.7-10KΩ na placa do anfitrião.

2.TX desabilitar é uma entrada que é usada para desligar a saída óptica do transmissor. É puxado para cima dentro do módulo com um resistor 4.7-10KΩ. Seus estados são:

Baixo (0-0.8V): Transmissor ligado (>0.8, < 2.0V): Indefinido

Elevada (2.0V ~ Vcc 0.3V): Transmissor Desativado Aberto: Transmissor Desativado

3.Mod-Def 0,1,2. Estes são os pinos da definição do módulo. Eles devem ser puxados com um 4.7K-10KΩResistor na placa de acolhimento. A tensão pull-up deve estar entre 2.0V ~ Vcc 0.3V.

Mod-Def 0 foi aterrado pelo módulo para indicar que o módulo está presente

Mod-Def 1 é a linha do relógio da interface serial de dois fios para identificação serial

Mod-Def 2 é a linha de dados da interface serial de dois fios para identificação serial

4.Quando alta, essa saída indica perda de sinal (LOS). Baixo indica operação normal.

5.DR/-:Estas são as saídas diferenciais do receptor. São linhas diferenciais 100Ω acopladas AC que devem ser terminadas com 100Ω (diferencial) no usuário SERDES. O acoplamento AC é feito dentro do módulo e, portanto, não é necessário na placa host.

6.TD /-:Estas são as entradas diferenciais do transmissor. São C.A.-acoplado, linhas diferenciais com terminação 100Ω diferencial dentro do módulo. O acoplamento AC é feito dentro do módulo e, portanto, não é necessário na placa host.

Especificações Diagnóstico Digital

Os transceptores podem ser usados em sistemas hospedeiros que exigem diagnósticos digitais calibrados interna ou externamente.

Parâmetro	Símbolo	Unidades	Min.	Máx.	Precisão	Nota
Temperatura do transceptor	DTemp-E	°C	-5	75	± 5 °C
Tensão do fornecimento do transceptor	DVoltagem	V	2,8	4,0	± 3%
Corrente polarização do transmissor	DBias	MA	2	80	± 10%	1
Potência do transmissor	DTx-Potência	DBm	-12	0	±3DB
Potência média entrada do receptor	DRx-Potência	DBm	25	0	±3DB
