VISÃO GERAL

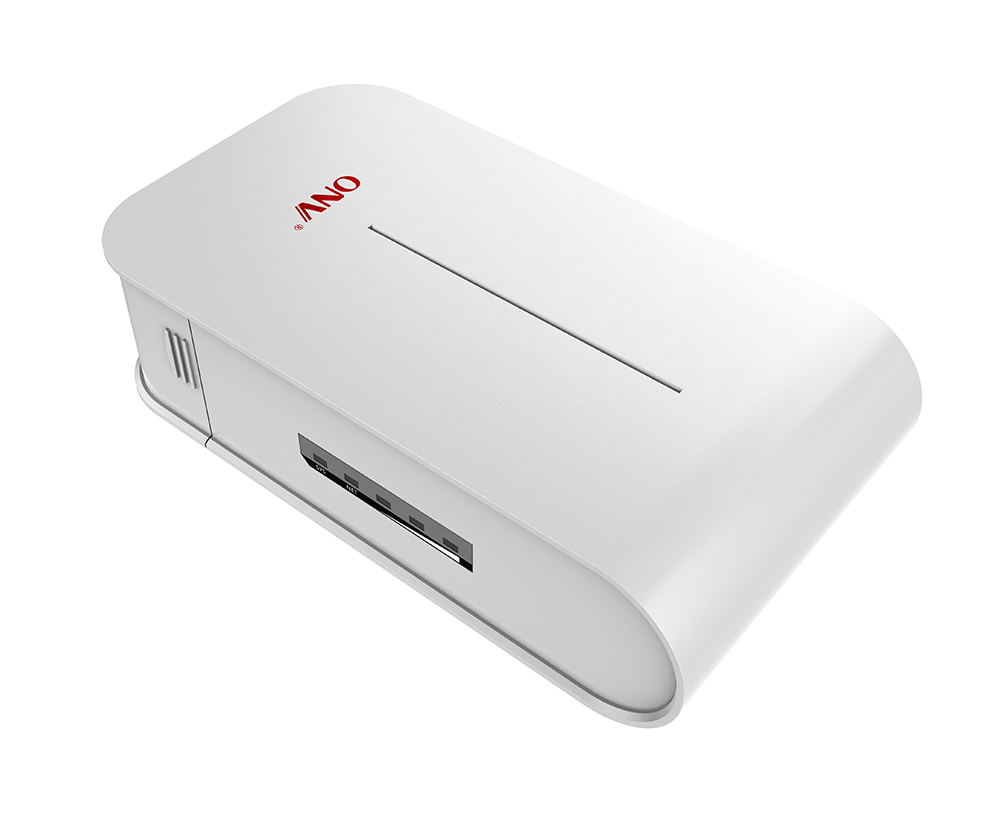

ONV-CPE300PA ponte sem fio é um produto de transmissão sem fio multiuso de alto desempenho e alta estabilidade 2.4GHz desenvolvido pela ONV. A taxa de transmissão sem fio é de até 300Mbps, e a antena direcional de alto ganho de 8dBi embutida é adotada, de modo que a distância entre receber e transmitir possa chegar a 1KM. ONV-CPE300P sem fioPonte suporta relé, que pode realizar a transmissão de sinal sem fio de longa distância, além disso, ele também suporta gateway e funções AP, que é adequado para redes sem fio e cobertura sem fio.ÉAdota a poeira-prova, o alojamento impermeável, e relâmpago-prova e a antena, que podem trabalhar estavelmente por muito tempo em vários ambientes exteriores. Apoia a fonte de alimentação DC12V48VPOE principal/standby dupla alimentação e funções de reinicialização remota para fácil gerenciamento. Pode realizar ponto-a-ponto, ponto-a-multi-Aponte, e cobertura sem fio exterior e outras aplicações para cumprir as exigências da cobertura da transmissão sem fio da monitoração do elevador, áreas rurais, distritos da fábrica, pontos cênicos, quadrados, e outros ambientes internos e exteriores.
CARACTERÍSTICA
Antena alta do ganho, transmissão de alta velocidade 300M
◇Adote a tecnologia sem fio 802.11n MIMO, forneça a taxa de transmissão sem fio 300Mbps.
◇Built-in alto ganho dual-polarizada antena, o sinal é mais forte e a transmissão é mais longe.
Projeto do hardware do Engenharia-nível, transmissão exterior profissional
◇Qualcomm chips de alto desempenho de nível empresarial, materiais de grau industrial, anti-interferência de alta velocidade e estável, atender às necessidades de vários ambientes de instalação.
◇Escudo do molde integrado da Industrial-categoria, com IP61 dustproof, impermeável, adaptável aos vários ambientes ásperos tais como o vento e o sol, a chuva, a neve, e a congelação, e pode trabalhar normalmente e estavelmente mesmo em ambientes extremamente altos e de baixa temperatura (-40° C ~70°C).
Fácil de instalar e fácil de manter
◇As configurações de fábrica estão livres de correspondência. Suporta emparelhamento digital rápido de uma tecla, fácil e eficiente.

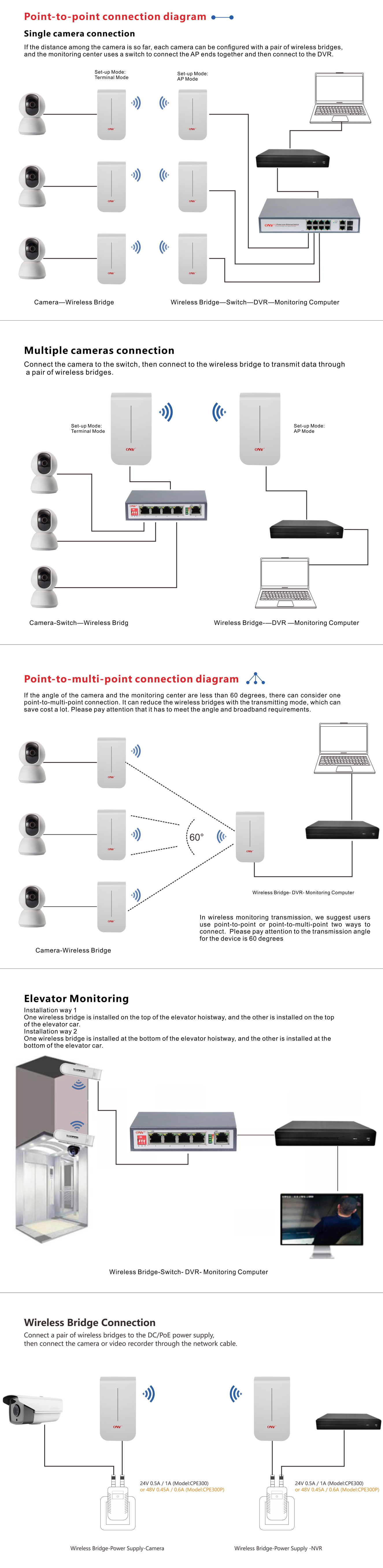

◇PPonto-a-ponto, ponto-a-multi-Transmissão dos dados do ponto, gestão centralizada.
◇A instalação é simples e conveniente, e a intensidade do sinal é indicada inteligentemente.

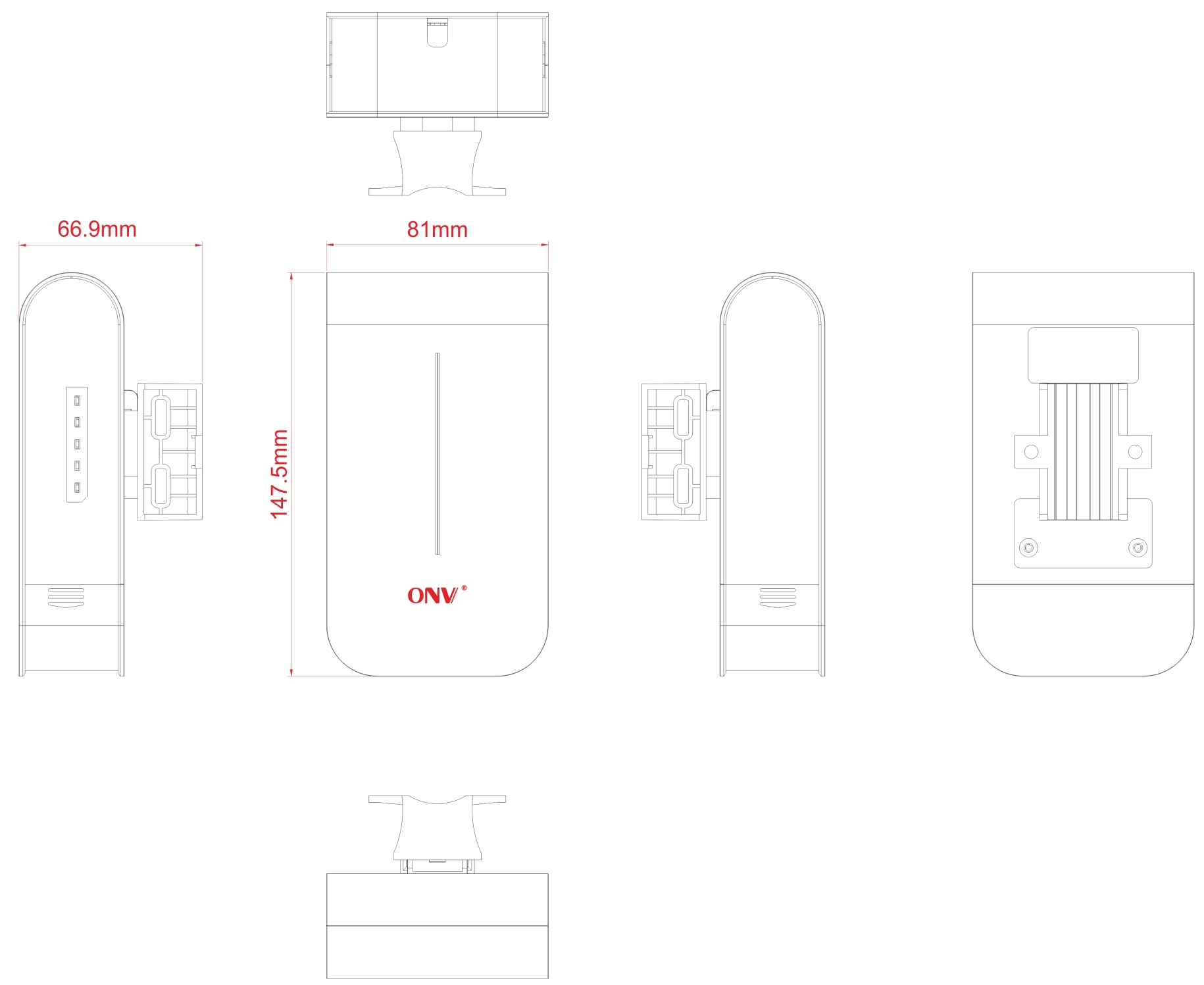

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-CPE300P |
A ponte sem fio PoE 2.4G/300Mbps pode suportar 1*10/100M 48VDC fonte de alimentação passiva PoE, distância de transmissão 1km, instalação montada no poste. |
Alimentação 48VDC POE |
|
Nota:A ponte sem fio não inclui a fonte de alimentação POE 48VDC e precisa ser adquirida separadamente. |
||
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-CPE300P |
||
|
Características Interface |
|||
|
Porto Fixo |
1*10/100M 48V PoE PDPorto(Dados/Potência) 1 * DC5521 12VDC poder porto |
||
|
Porta Ethernet |
10/100Base-TX auto-detecção, Full/half duplex MDI/MDI-X auto-adaptação |
||
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP(≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) |
||
|
Parâmetro do chip |
|||
|
Chip |
AR9531 a 650MHz |
||
|
Protocolo Rede |
IEEE802.3u 100Base-TX, IEEE802.11b/g/n |
||
|
Memória DDR2 |
64MB |
||
|
Flash |
8MB |
||
|
Projeto do RF |
Única frequência do Duplo-córrego, 2T2R 300M Tecnologia MIMO |
||
|
Freqüência trabalho |
2,4 ~ 2,4835 GHz,802.11b/g/n |
||
|
Transmita o poder |
18dBi |
||
|
Tipo antena |
Antena direcional da duplo-polarização incorporado, horizontal 60 graus, vertical 30 graus, ganho 8dBi |
||
|
Taxa De Transmissão |
300Mbps |
||
|
Transmissão Wireless Distância |
1km (máximo) |
||
|

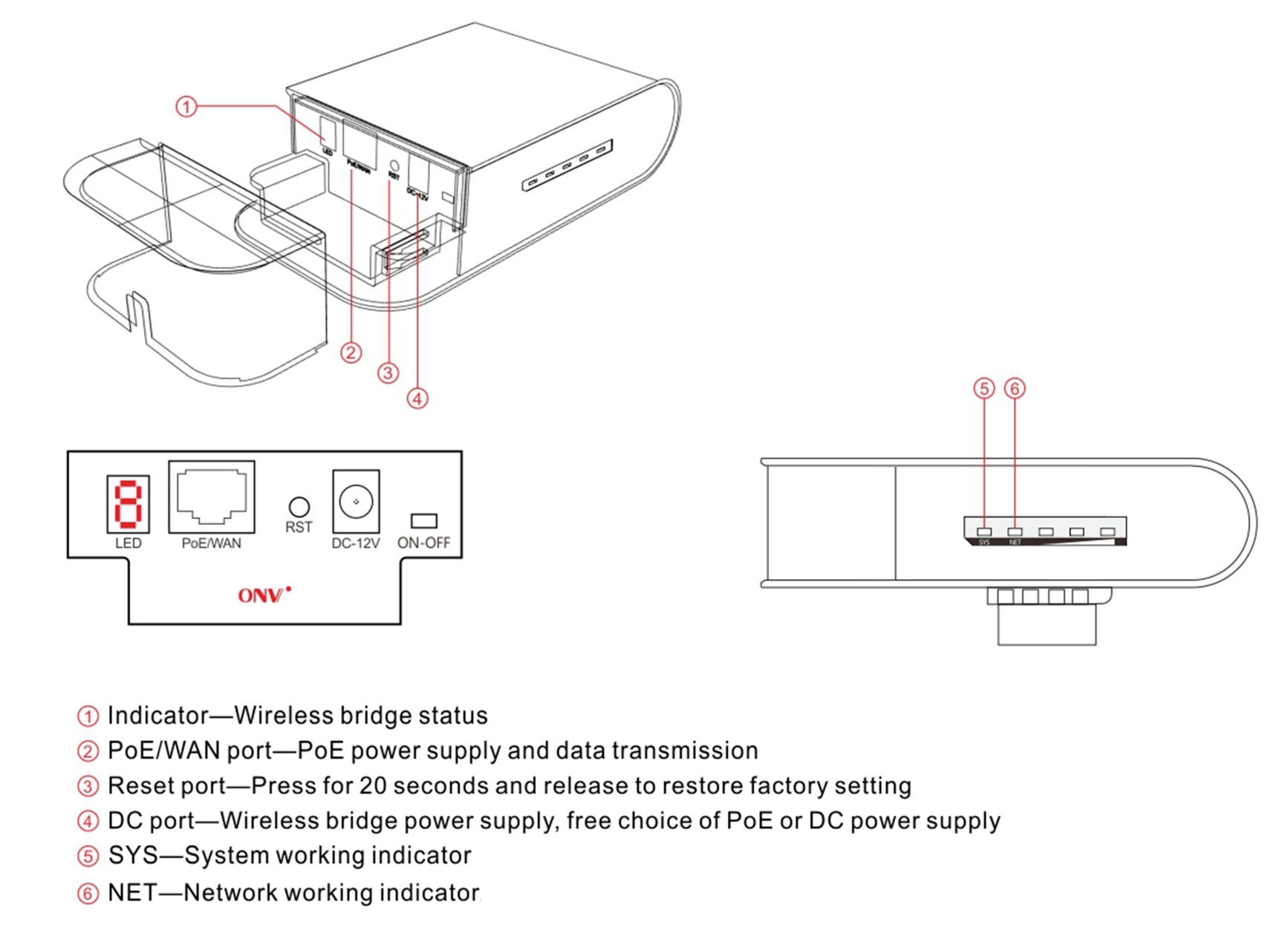

LEDIndicador |
Sistema: SYS (verde), rede: NET (verde), indicador de sinal: (verde) |
||
|
Redefinir interruptor |
Sim, pressione por 20 segundos e solte para restaurar as configurações de fábrica |
||
|
Parâmetro do RF |
|||
|
Modulação Modo |
OFDM = BPSK,QPSK, 16-QAM, 64-QAM |
||
|
DSSS = DBPSK, DQPSK, CCK |
|||
|
Recebendo Sensibilidade |
802.11n (2,4 GHz) |
802,11g |
802.11b |
|
-90dBm @ MCS0 |
-90dBm @ 6Mbps |
-95dBm @ 1Mbps |
|
|
-70dBm @ MCS7 |
-72dBm @ 54Mbps |
-90dBm @ 11Mbps |
|
|
-90dBm @ MCS8 |
|
|
|
|
-68dBm @ MCS15 |
|
|
|
|
Transmita o poder |
802.11n (2,4 GHz) (± 1,5dBm) |
802,11g(± 1,5dBm) |
802.11b(± 1.5dBm) |
|
14dBm @ MCS0 ~ 2/MCS8 ~ 10 |
18dBm @ 6 ~ 24Mbps |
18dBm @ 1 ~ 11Mbps |
|
|
14dBm @ MCS3/MCS11 |
18dBm @ 36Mbps |
|
|
|
14dBm @ MCS4/MCS12 |
16dBm @ 48Mbps |
|
|
|
14dBm @ MCS5/MCS13 |
16dBm @ 54Mbps |
|
|
|
14dBm @ MCS6/MCS14 |
|
|
|
|
14dBm @ MCS7/MCS15 |
|
|
|
|
Alimentação |
|||
|
Modo alimentação |
Fonte de alimentação PoE passiva 12VDC ou 48V |
||
|
Consumo Energia |
Espera <3W, Load≤ completo 5W |
||
|
Fonte alimentação/ Tensão entrada |
Fixado na parede PoE 48VDC. Entrada AC:100 ~ 240V 50-60Hz 0.5A |
||
|
Parâmetro físico |
|||
|
Operação TEMP/Umidade |
-40 ~ + 70 °C;5% ~ 90% RH Sem condensação |
||
|
Armazenamento TEMP/Umidade |
-40 ~ + 75 °C;5% ~ 95% RH Sem condensação |
||
|
Dimensão (L * W * H) |
147,5*81*44mm |
||
|
Peso líquido/bruto |
<0,2 kg / <1,0 kg |
||
|
Instalação |
Polo-montado, fixado na parede |
||
|
Certificação & garantia |
|||
|
Proteção contra raios/proteção nível |
Porta proteção contra raios: 6KV 8/20us; Proteção nível: IP61 |
||
|
Certificação |
FCC, CE-compatibilidade electrónica/LVD/RF, RoHS |
||
|
Garantia |
3 anos,Manutenção vitalícia. |
||
|
Características do software |
|||
|
Modo operacional |
Modo ponte sem fio ou modo AP ou modo interrupção universal |
||
|
Configuração Wireless |
BSSID |
||
|
Selecione automaticamente o canal do sinal |
|||
|
Controle a distância Saída do tempo 802.1x ACK |
|||
|
Múltiplos SSIDs, Max 4 podem ser configurados |
|||
|
Segurança Wireless
|
Ocultar SSID |
||
|
WPA/WPA2 (WPA-EAP usa TKIP) |
|||
|
WPA/WPA2 (WPA-PSK usa TKIP ou AES) |
|||
|
WEP, 64/128/152 bit WEP segurança senha |
|||
|
Configuração do sistema |
Configuração WEB (HTTP/login remoto) |
||
|
Atualização do software |
WEB página web ou TFTP para atualizar o software |
||
|
Gestão do Utilizador |
Usuário e senha configuráveis |
||
|
Monitoramento do Sistema |
Estatísticas do estado do equipamento e rede |
||
|
Registo |
Log local, log host, arquivo transferência log |
||
|
Configurar Restauração |
Restaurar a configuração padrão de fábrica |
||
|
Função backup |
Faça backup da configuração do sistema e restaure a configuração do usuário quando necessário |
||
