VISÃO GERAL

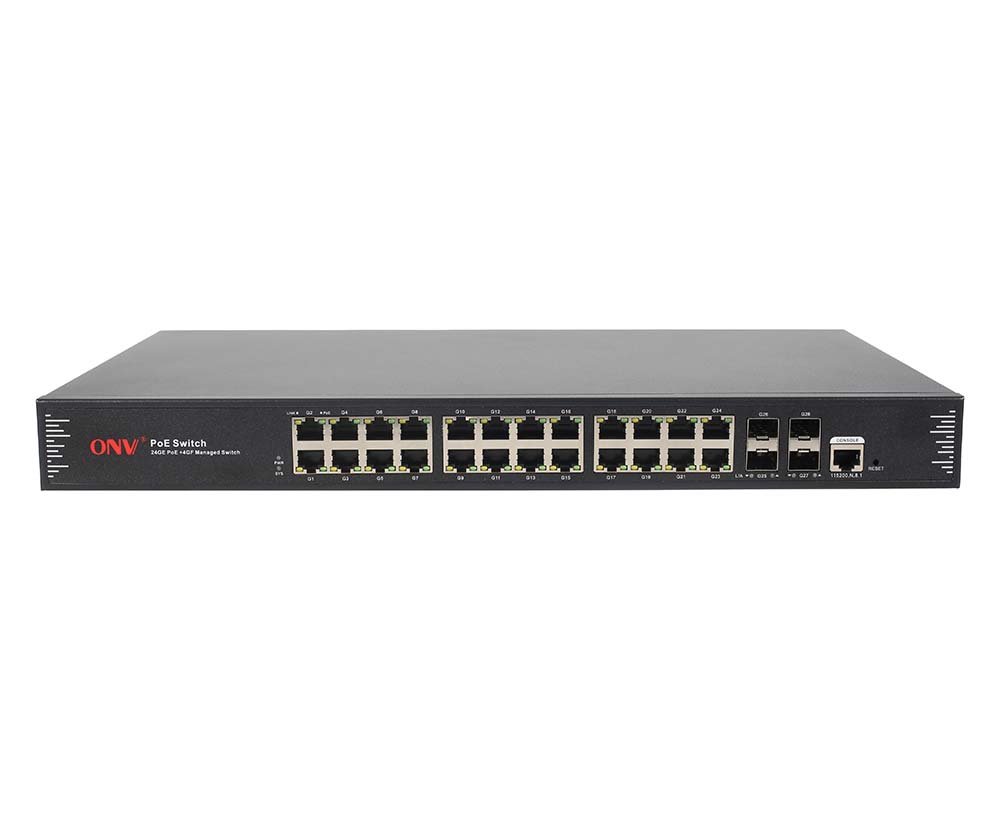

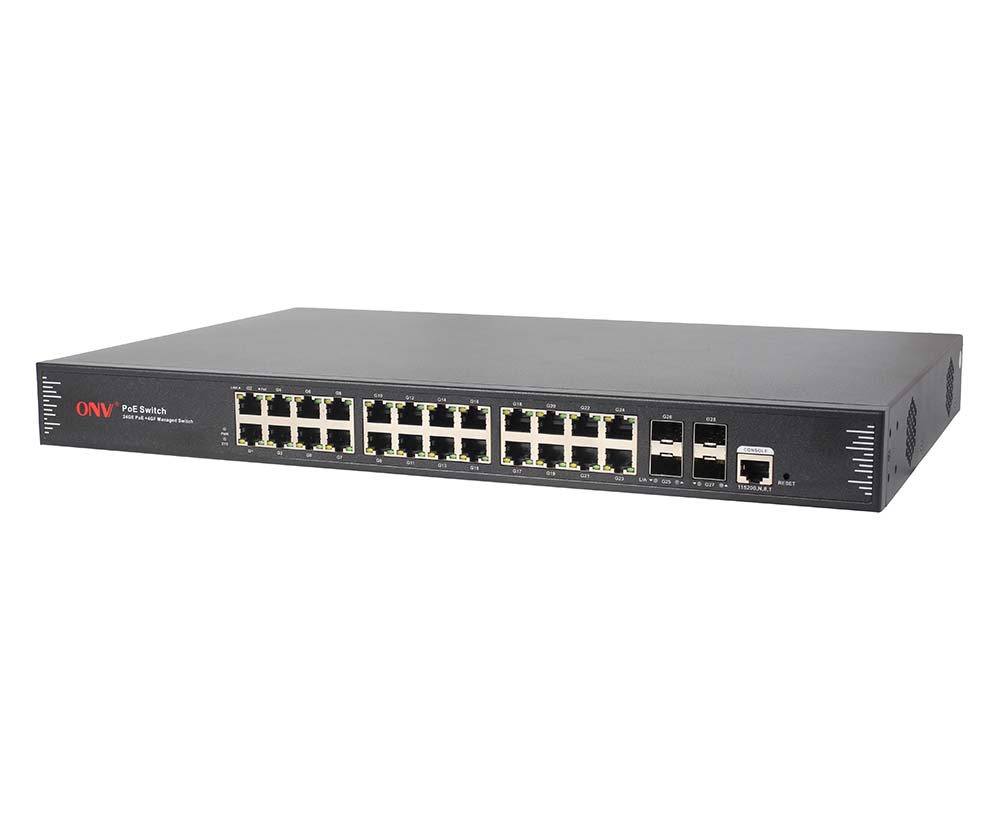

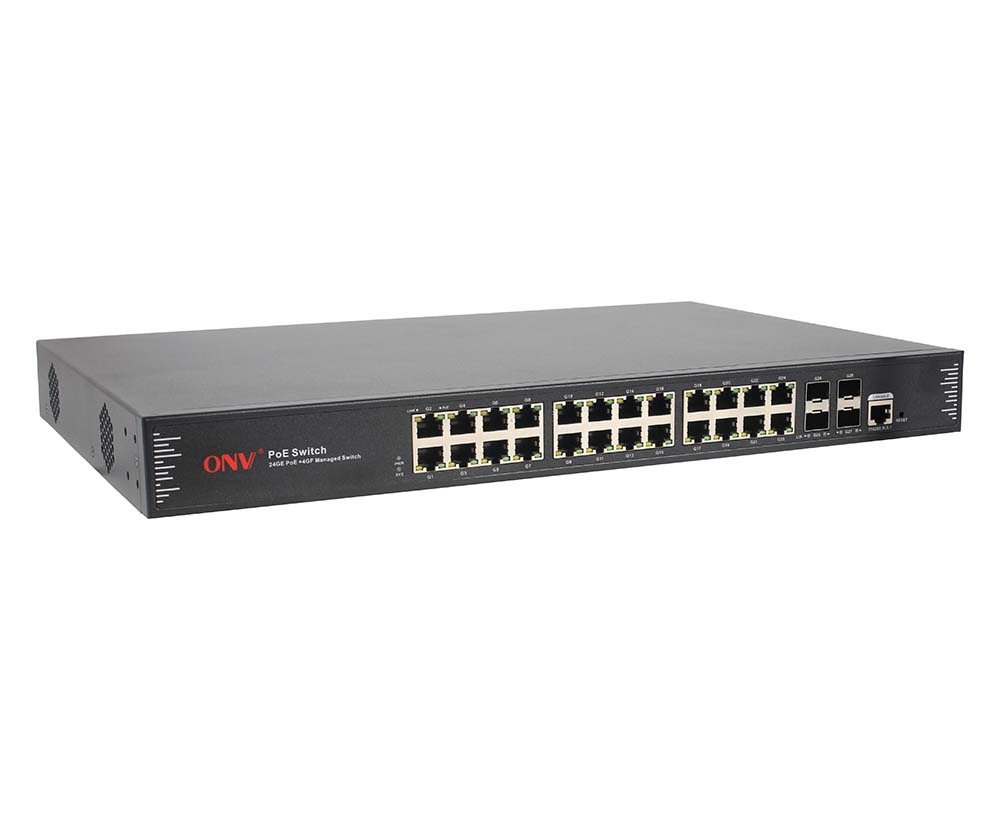

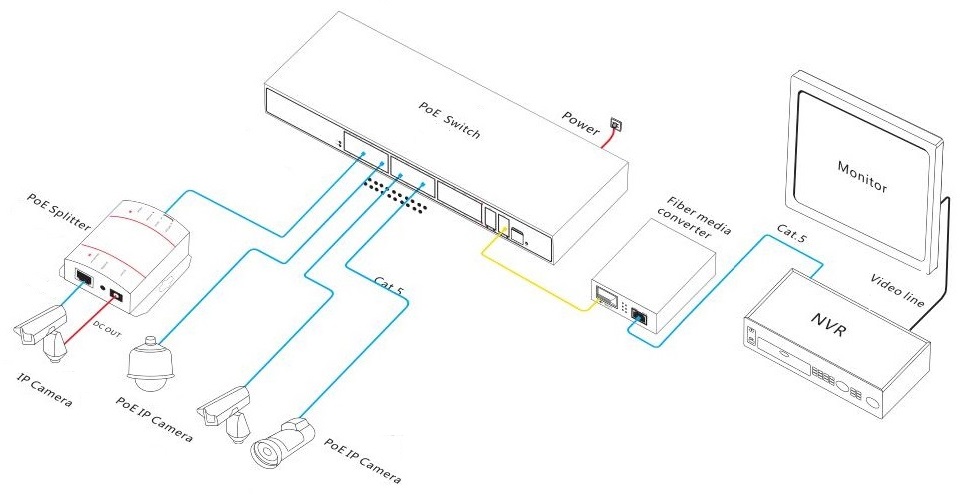

O ONV-POE33028PFM é um switch de fibra PoE gerenciado Gigabit desenvolvido independentemente pela ONV. Tem portas RJ45 adaptáveis 24*10/100/1000Base-T e 4*100/1000Base-XUplinkSFPFibraPortos. Porta 1-24PodeSuporte IEEE 802.3Af/at PoE padrão e potência PoE de porta única até 30W. Como um dispositivo de alimentação PoE, ele pode detectar e identificar automaticamente dispositivos alimentados que atendem aos padrões e alimentá-los através de cabos de rede. Pode alimentar equipamentos terminais PoE, como AP sem fio, câmera IP, IPTelefone e construir intercomunicadores de controle de acesso visual por cabos de rede para atender ambientes de rede que exigem alimentação PoE de alta densidade. É adequado para hotéis, campi, parques, supermercados, pontos cênicos, dormitórios de fábricas e pequenas e médias empresas para estabelecer redes econômicas.
O ONV-POE33028PFML2 + funções de gerenciamento de rede. ÉPodeGestão do apoio IPV4 e encaminhamento estático do roteamento, mecanismos completos da proteção da segurança, ACL completo/Políticas de QoS e funções ricas de VLAN, facilitando o gerenciamento e a manutenção. Suporta vários protocolos de redundância RSTP (<50ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta de transmissões importantes. De acordo com as necessidades do aplicativo, o gerenciamento de alimentação PoE, o controle de fluxo de porta, a divisão VLAN, o QoS e outras configurações de serviços de aplicativos podem ser realizados por meio de métodos de gerenciamento de rede como Web, CLI, SNMP e Telnet.
CARACTERÍSTICA
Acesso Gigabit, uplinkSFPFibraPorto
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.
◇Suporte GigabitRJ45Combinação de portas e portas SFP Gigabit, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.
Fonte alimentação Smart PoE
◇Apoie a função do gerenciamento de rede do PoE, a visualização do status do poder do porto, etc. com a configuração do gerenciamento de rede.
◇Cumprir com IEEE 802.3 af/at padrão de alimentação PoE, identificar automaticamente equipamentos PoE para alimentação.
◇2As portas 4*10/100/1000Base-T RJ45 suportam energia PoE para atender às necessidades de monitoramento de segurança, sistemas de teleconferência, cobertura sem fio e outros cenários.
ForteCapacidade do processamento do negócio
◇Suporte IEEE 802.1Q VLAN-A.
◇Ring network RSTP spanning tree protocol elimina a camada 2 loops e realiza link backup.
◇ApoioSnooping IGMP V1/V2Para atender às necessidades de vigilância por vídeo de alta definição multi-terminal e acesso à videoconferência.
◇Apoie QoS, três modos da prioridade baseados na porta, 802.1P-baseado e DSCP-baseado, e quatro algoritmos de programação da fila: SP, WRR, eQA-A.
◇A agregação estática e a agregação dinâmica aumentam efetivamente a largura de banda do link, alcançam o balanceamento de carga e o backup do link e melhoram a confiabilidade do link.
◇Apoie o ACL para filtrar pacotes de dados configurando regras correspondentes, processando operações, e permissões do tempo para fornecer estratégias flexíveis do controle de acesso da segurança.
Segurança
◇Porto isolamento e tempestade controle.
◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.
Estável e confiável
◇CCC,CE, FCC, RoHS.
◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LEDDa PWR, PoE,ELigação.
◇Usar fonte de alimentação auto-desenvolvida com design de alta redundância fornece saída de energia PoE estável e de longo prazo.
◇Baixo consumo de energiaComLeque,GAlojamento alvanvanado do metal do aço,EExcelente dissipação de calor para garantir o funcionamento estável do interruptor.
Gestão fácil O & M
◇Monitoramento CPU, monitoramento memóriaEDetecção do Ping-A.
◇SLogs do sistema e estatísticas de tráfego do porto facilitam a otimização e transformação da rede.
◇O LLDP facilita o sistema de gerenciamento de rede para consultar e determinar o status de comunicação do link.
◇Gerenciamento de rede Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet e outros métodos diversificados de gerenciamento e manutenção.

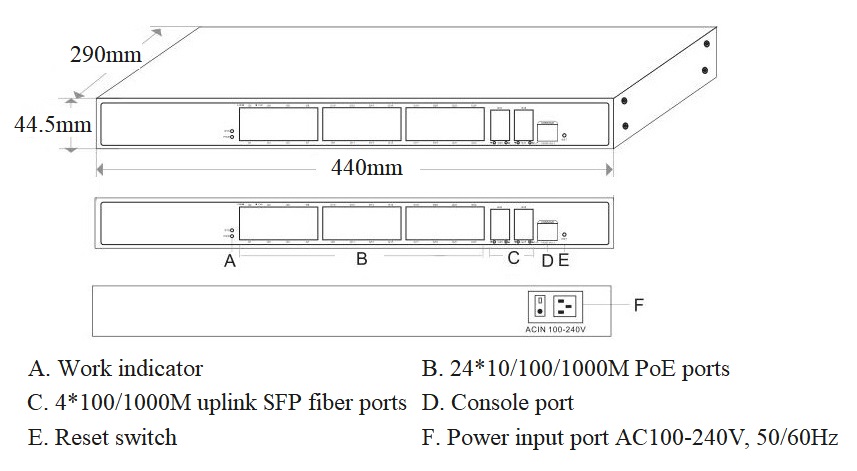

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte de alimentação incorporado |
|
ONV-POE33028PFM |
L2 + gerenciado PoE switch com 24*10/100/1000M portas RJ45 e 4*100/1000M uplink portas de fibra SFP. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário. |
400W |
|
ONV-POE33028PFM-at |
600W |
|
|
Nota:O módulo óptico não está incluído e precisa de ser comprado. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Switch PoE gerenciado gigabit de 28 portas |
1 |
CONJUNTO |
|
|
Cabo alimentação CA |
1 |
PC |
|
|
RJ45-DB9 Cabo adaptador |
1 |
PC |
|
|
Kit De Montagem (Pendurado Orelha) |
1 |
CONJUNTO |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1.25G ótico Módulo |
2630 |
Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
2632 |
Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T |
Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R |
Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T-SC |
Módulo ótico de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R-SC |
Módulo ótico de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging. |
PC |
|
|
Módulo Potência |
2633 |
1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45. |
PC |
|
Modelo |
ONV-POE33028PFM |
ONV-POE33028PFM-at |
|
Características Interface |
||
|
FixoPOrt |
1 * porto do console RS232 (115200,N,8,1) 24*10/100/1000Base-T PoE portas (dados/potência) 4*100/1000Base-X uplink SFP fibra portas (dados) |
|
|
Porta Ethernet |
O porto 1-24 pode apoiar a auto-detecção 10/100/1000Base-T(X), completamente/meio-duplex MDI/ MDI-X auto-adaptação |
|
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
|
Porto fibra óptica |
A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
|
Cabo óptico/distância |
Multi-modo: 850nm /0-550m, Único-modo: 1310nm /0-40km, 1550nm /0-120km. |
|
|
Parâmetro do chip |
||
|
Tipo Gerenciamento Rede |
L2 |
|
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
|
Capacidade do interruptor |
56Gbps (sem bloqueio) |
|
|
Encaminhamento Taxa @ 64byte |
41,7 Mpps |
|
|
CPU(Hz) |
500M |
|
|
DRAM |
1G |
|
|
Flash |
256M |
|
|
MAC |
8K |
|
|
Memória Buffer |
4,1 M |
|
|
Indicador LED |
Alimentação: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link/Act (amarelo), PoE: PoE (verde), Porta de fibra: L/A (verde) |
|
|
Redefinir interruptor |
Sim, reset de fábrica de um botão |
|
|
PoE & Alimentação |
||
|
Porto PoE |
Porta 1 24 |
|
|
Gestão PoE |
Porto PoE exibição de status de trabalho, Porto PoE distribuição de potência, PoE on/off, af/at distribuição de energia |
|
|
Pin alimentação |
1/2( ) 3/6(-) |
|
|
Poder máximo pelo porto |
30W, IEEE 802.3 af/às |
|
|
Tensão total do PWR / Input |
400W/ (AC100-240V) |
600W/ (AC100-240V) |
|
Consumo Energia |
Standby<18W, carga máxima <380W |
Em espera <22W, carga máxima <600W |
|
Alimentação |
Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 5.0A |
Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 6.6A |
|
Parâmetro físico |
||
|
Operação TEMP/Umidade |
-20 °C ~ + 55 °C, 5% ~ 90% RH Sem condensação |
|
|
Armazenamento TEMP/Umidade |
-40 °C ~ + 75 °C, 5% ~ 95% RH Sem condensação |
|
|
Dimensão (L * W * H) |
440*290*44,5 milímetros |
|
|
Peso líquido/bruto |
3,8 kg/4,7 kg |
4,1 kg/5,1 kg |
|
Instalação |
Desktop, 1U/19 "armário |
|
|
Certificação & garantia |
||
|
Proteção contra raios |
Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30 |
|
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS |
|
|
Garantia |
3 anos, manutenção vitalícia. |
|
|
Recurso Gerenciamento Rede |
||
|
Interface |
Controle do fluxo IEEE802.3x (Full duplex) Transmitir supressão tempestade com base na taxa portuária Gestão do tráfego em tempo real do porto (intervalo do fluxo) Limite a taxa de tráfego de pacotes nas portas de entrada e saída, a mini granularidade é 16Kbps e o máximo é 1Gbps |
|
|
L3 Característica |
Rota estática IPV4/rota padrão |
|
|
VLAN |
VLAN baseada em porta (4K), VLAN baseada no protocolo IEEE802.1q, Configuração de porta de acesso, tronco, híbrido |
|
|
Agregação portuária |
Agregação dinâmica LACP, Agregação estática Max 14 grupos agregação e 8 portas por grupo |
|
|
Spanning Tree |
RSTP (IEEE 802,1 w) |
|
|
ERPS |
ERPSv2 |
|
|
Multicast |
Multicast VLAN, mecanismo de saída rápida do usuário IGMP Snooping v1/v2 |
|
|
Espelhamento Porto |
Espelhamento bidirecional dos dados baseado na porta |
|
|
QoS |
Mapeamento prioritário 802.1p/ DSCP, Diff-Serv QoS Algoritmo de agendamento (SP, WRR, WFQ) Limitação de taxa baseada em fluxo, filtragem de pacotes baseada em fluxo Redirecionamento baseado em fluxo, filas 8 * Output de cada porta |
|
|
LCA |
ACL baseado em porta e entregue em VLAN A função de filtragem de pacotes L2-L4 pode corresponder aos primeiros 80 bytes do pacote e fornecer informações com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP para definir a ACL. |
|
|
Segurança |
Porto isolamento, Porto transmitir mensagem supressão Certificação IEEE802.1X baseada em portas e Mac Gerenciamento hierárquico do usuário e proteção por senha Certificação AAA & RADIUS, proteção do endereço IP fonte |
|
|
DHCP |
Cliente DHCPPor exemplo,Snooping DHCP |
|
|
Gestão |
Gestão da rede Web (https) Detecção Ping ONV-NMS gestão cluster plataforma (LLDP SNMP) Um clique recuperação, Ver CPU em tempo real utilização status Link Layer Discovery Protocol (LLDP), log do trabalho do sistema Configuração Console/ Telnet e CLI, SNMP V1/V2/V3 Relógio NTP, upload e download do arquivo HTTP |
|
|
Sistema |
Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet |
|
