10G uplink Switch PoE gerenciado L3 de 28 portas-Comutador PoE L3

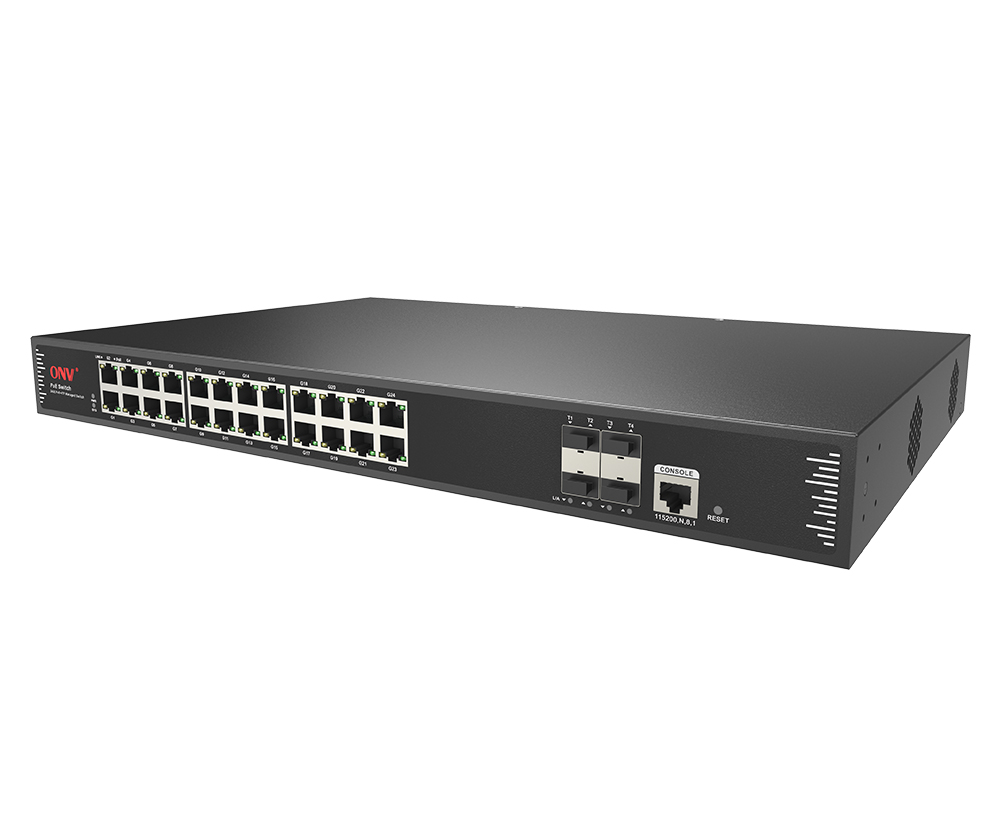

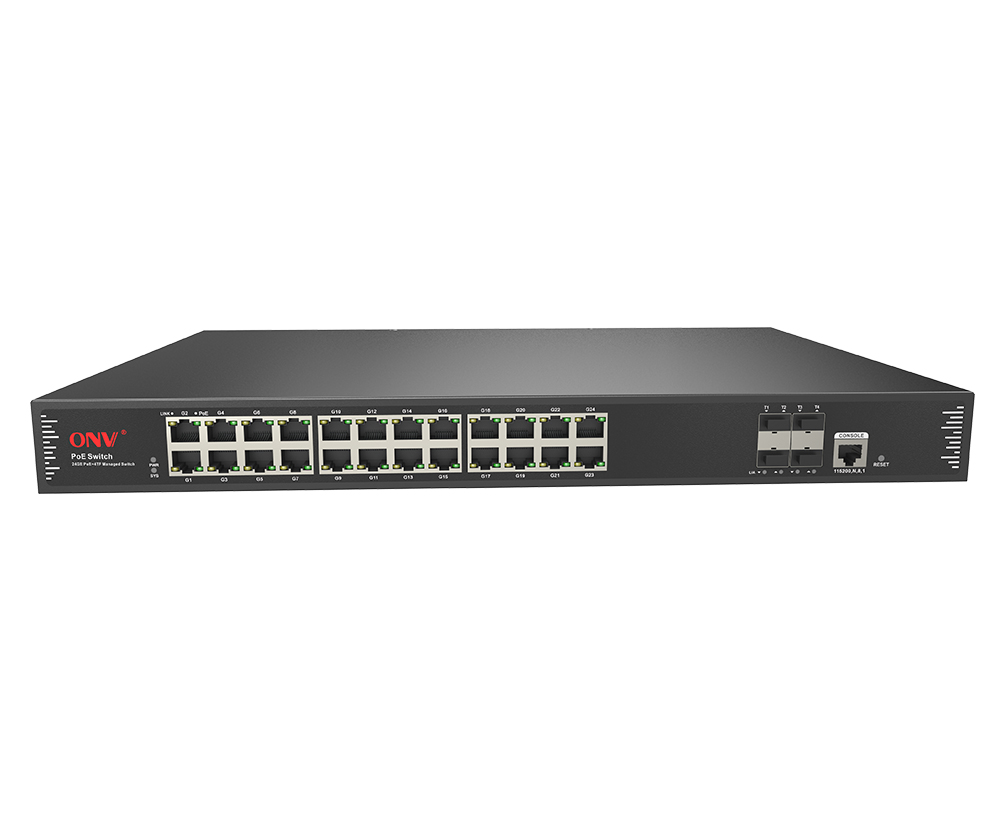

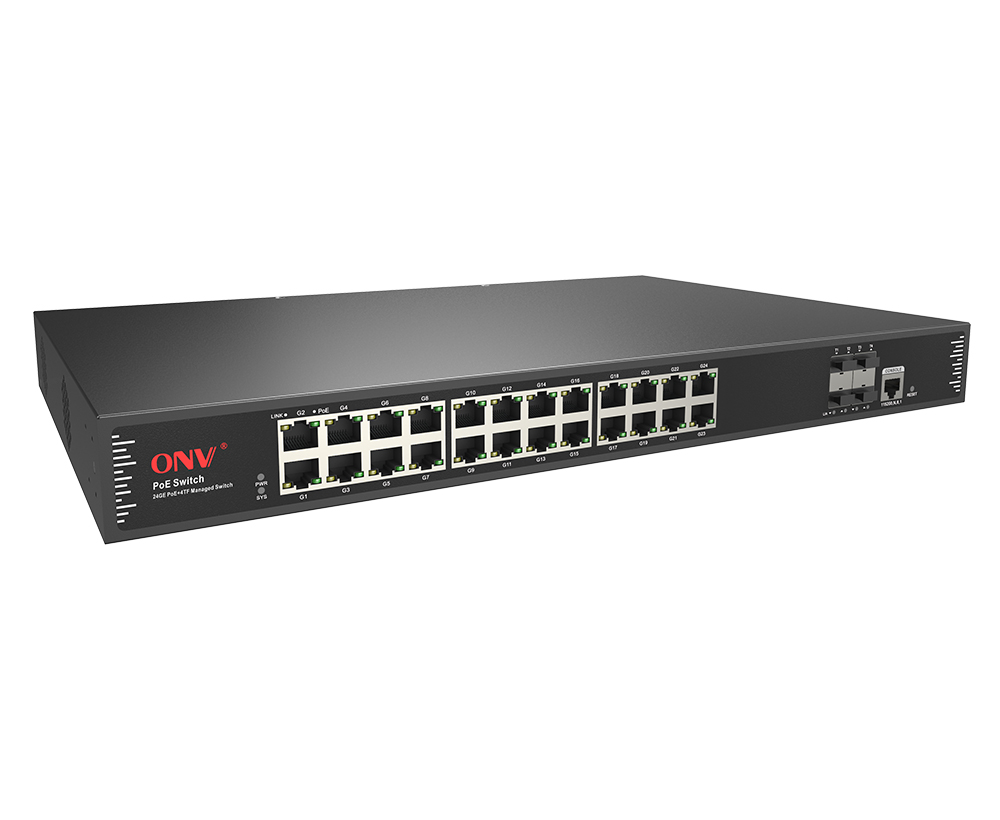

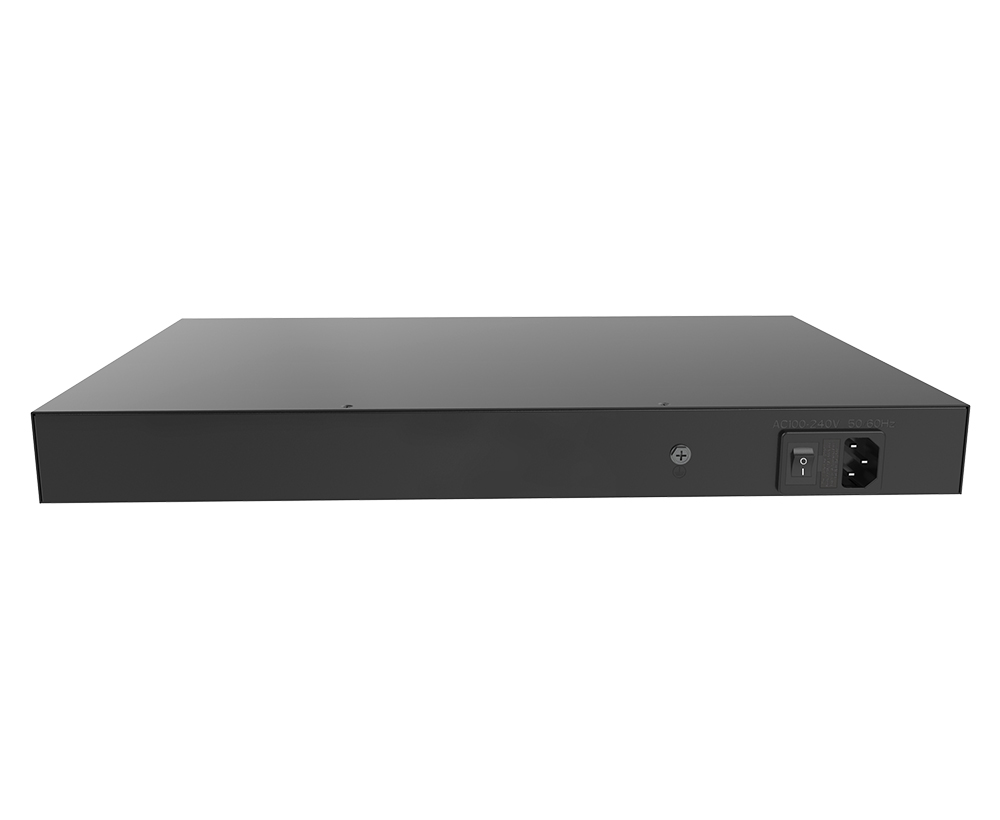

10G uplink Switch PoE gerenciado L3 de 28 portas

Modelo： ONV-POE58028PFM

L3 gerenciado PoE fiber switch com 4*1/10G uplink portas de fibra SFP e 24*10/100/1000M portas RJ45. Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação 400W incorporado e instalação do armário 1U/19 ".

Quero fazer um inquérito para

Síntese
Especificação técnica

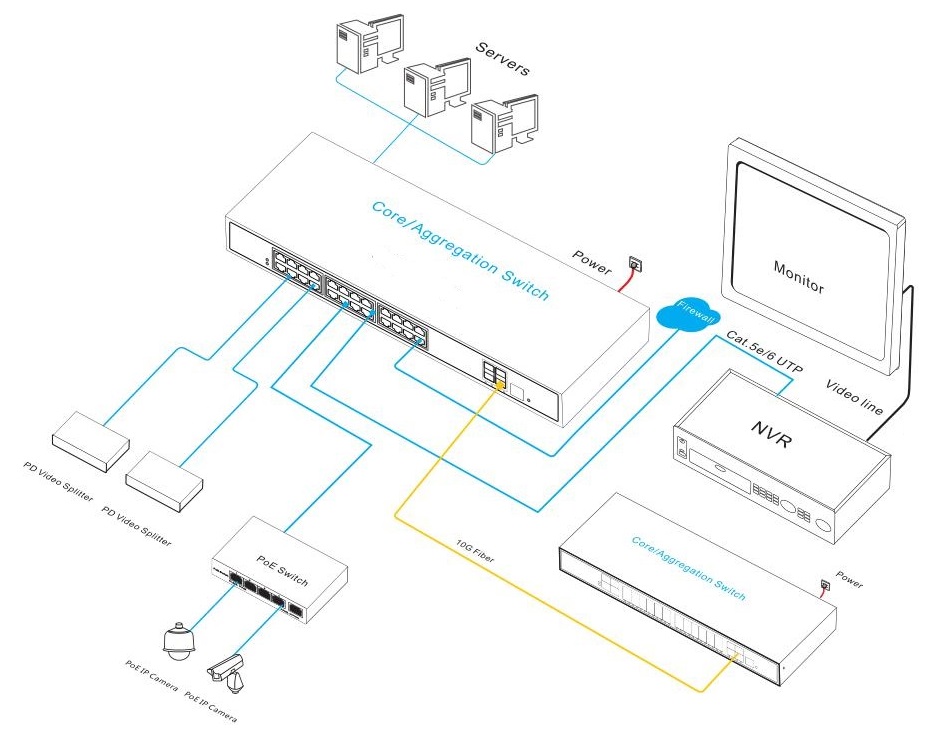

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

OONV-POE58028PFMÉ um uplink 10GL3PoE gerenciadoFibraInterruptor desenvolvido independentemente pela ONV.Tem 24*10/100/1000Base-TAdaptávelPortas RJ45 e 4*1/10GUplinkSFP + fibra portas.Porta 1-24 pode suportar IEEE 802.3 af/no padrão PoEE sIngle-port PoE poder atinge 30W. Como um dispositivo de alimentação PoE, ele pode detectar e reconhecer automaticamente o equipamento receptor de energia que atende ao padrão e fornecer energia através do cabo de rede. Ele pode fornecer energia para equipamentos terminais POE, como AP sem fio, câmera IP, telefone VoIP, porteiro de controle de acesso visual etc. através de um cabo de rede para atender ao ambiente de rede que precisa de uma fonte de alimentação PoE de alta densidade. É adequado para hotéis, campi, dormitórios de fábricas e pequenas e médias empresas.

OONV-POE58052PFMTemL3A função completa do gerenciamento da rede apoia IPV4/Gestão IPV6,Encaminhamento de velocidade máxima de rota dinâmicaPor exemplo,Segurança completa proteção mecanismo, completa ACL/Política de QoS e funções VLAN ricas, e é fácil de gerenciar e manter. Suporta vários protocolos de redundância STP/RSTP/MSTP (<50ms) e ERPS (ITU-T G.8032) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir comunicação ininterrupta importante para aplicativos. De acordo com os requisitos reais do aplicativo, você pode configurar vários serviços de aplicativos, como gerenciamento de energia PoE, controle de tráfego de porta, divisão VLAN e SNMP por meio do modo de gerenciamento da rede Web.

CARACTERÍSTICA

Acesso montado, uplink 1/10G SFP fibra porto

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.

◇Porta RJ45 e combinação de porta de fibra 1/10G SFP, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

Fonte alimentação Smart PoE

◇Gerenciamento de rede PoE, alocação de energia da porta PoE, configuração de prioridade, visualização do status da porta, programação etc.

◇As portas PoE suportam prioridade. Quando a energia restante é insuficiente, a prioridade é dada às portas de alta prioridade para evitar a sobrecarga do equipamento.

◇Cumpra com IEEE 802. 3 af/at padrão PoE, identificar automaticamente dispositivos PoE para fonte de alimentação, e não danificar dispositivos não-PoE.

◇Portas 24*10/100/1000Base-T RJ45 suportam alimentação PoE para atender monitoramento de segurança, sistemas de teleconferência, cobertura sem fio e outros cenários.

Capacidade forte do processamento do negócio

◇IEEE802.1Q VLAN, divisão VLAN flexível, e configuração QinQ.

◇ERPS/STP/RSTP/MSTP spanning tree protocolo elimina camada 2 loops e realiza link backup.

◇QoS, baseado em porta, 802. Baseado em 1P e DSCP três modos de prioridade e quatro algoritmos de agendamento de fila:, SP, WRR e SP WRR.

◇ACL para filtrar pacotes de dados configurando as operações e permissões correspondentes do processamento da regra, e fornece políticas flexíveis do controle de acesso da segurança.

◇A agregação estática e a agregação dinâmica aumentam efetivamente a largura de banda do link, alcançam o balanceamento de carga e o backup do link e melhoram a confiabilidade do link.

◇Suporte IGMP V1/V2/V3 multicast protocolo e IGMP Snooping para atender às necessidades de multi-terminal de alta definição de videovigilância e acesso à videoconferência.

Segurança

◇Porto isolamento e tempestade controle.

◇Apoie a função obrigatória flexível quádrupla do porto VLAN do MAC do IP.

◇Suporte a autenticação 802.1X para fornecer funções de autenticação para computadores LAN e controlar o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR, LinkPor exemplo,E PoE.

◇Usando fonte de alimentação auto-desenvolvida com um design de alta redundância fornece a longo prazo e estável PoE saída de energia.

◇Baixo consumo de energia, com ventilador, invólucro metálico de aço galvanizado e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

Gestão fácil O & M

◇Monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇Métodos de gerenciamento de criptografia como HTTPS, SSLV3 e SSHV1/V2 são mais seguros.

◇RMON, logs do sistema e estatísticas de tráfego portuário facilitam a otimização e transformação da rede.

◇O LLDP facilita o sistema de gerenciamento de rede para consultar e determinar o status de comunicação do link.

◇Gerenciamento de rede Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet e outros métodos diversificados de gerenciamento e manutenção.

Gestão fácil O & M

◇Monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇Métodos de gerenciamento de criptografia como HTTPS, SSLV3 e SSHV1/V2 são mais seguros.

◇RMON, logs do sistema e estatísticas de tráfego portuário facilitam a otimização e transformação da rede.

◇O LLDP facilita o sistema de gerenciamento de rede para consultar e determinar o status de comunicação do link.

◇Gerenciamento de rede Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet e outros métodos diversificados de gerenciamento e manutenção.

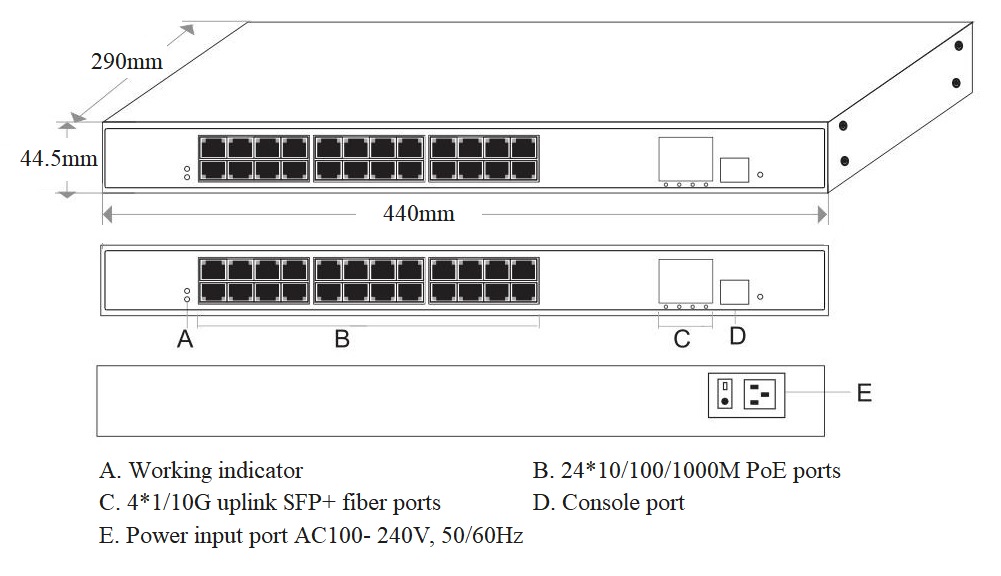

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte de alimentação incorporado
ONV-POE58028PFM	L3 gerenciado PoE fiber switch com 41/10G uplink SFP + portas de fibra e 2410/100/1000M portas RJ45. Porta 1 24Pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário.	400W
ONV-POE58028PFM-at		600W
Nota:O módulo óptico não está incluído e precisa de ser comprado.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	Switch PoE gerenciado L3 de 28 portas 10G uplink	1	CONJUNTO
	Cabo alimentação CA	1	PC
	Linha RJ45-DB9	1	PC
	Kit montagem(Pendurado orelha)	1	CONJUNTO
	Guia do usuário	1	PC
	Cartão Garantia	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
1,25G OPtical MÓdulo	2630	Módulo ótico de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2632	Módulo ótico de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2612-T	Módulo óptico SFP, 1.25GFibra única TX1310nm/ RX1550nm do único-modo, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	2613-R	SFP module optical, 1.25G single-modo único fiber TX1550nm/ RX1310nm, história de transmissão: 20km, interface LC. Support DDM function and hot plugging.	PC
	2612-T-SC	SFP module optical, 1.25G single-modo single fiber TX1310nm/ RX1550nm, distribuição de transmissão: 20km, interface de SC. Support DDM function and hot plugging.	PC
	2613-R-SC	SFP module optical, 1.25G single-modo único fiber TX1550nm/ RX1310nm, distribuição de transmissão: 20km, interface de SC. Support DDM function and hot plugging.	PC
Power MOdule	2633	1.25G SFP optical module transfers para 10/100/1000M RJ45 port.	PC
10G OPticalMÓdulo	6630	Módulo óptico SFP +, fibra dupla 850nm do multi-modo 10G, distância de transmissão: 300m, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832	Módulo ótico de SFP +, fibra dupla 1310nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832 33	Módulo ótico de SFP +, fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC
	7832 27	Módulo ótico de SFP +, fibra TX1270nm/ RX13300nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente.	PC

PRODUTO RELACIONADO

Modelo	Descrição
ONV-POE58036PFM	L3Switch PoE gerenciado com16* RJ45 10/100/1000mPortosE8* 10/100/1000Base-TRJ45Ou 8100/1000Base-X SFPFibraCombinaçãoPortosE41/10GUplinkSFP +FibraPortos.Porta 1-24Pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário.
ONV-POE58052PFM	L3Switch PoE gerenciado com48* RJ45 10/100/1000mPortosE 4*1/10GUplinkSFP +FibraPortos.Porta 1-48Pode suportar IEEE 802.3 af/no padrão PoE. É fonte de alimentação incorporado e 1U/19 "instalação do armário.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-POE58028PFM	ONV-POE58028PFM-at
Características Interface
FixoPOrt	1 * porto do console RS232 (115200,N,8,1) 41/10G uplink SFP fibra portas (dados) 2410/100/1000Base-T PoE portas (dados/potência)
Porta Ethernet	O porto 1-24 pode apoiar 10/100/1000BaseT auto-detecção, completamente/half-duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
Porto fibra óptica	1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Expansão Porto Fibra Óptica	Turbo overclocking 2.5G expansão módulo óptico e anel rede
Cabo óptico/distância	Multi-modo: 850nm / 0-500m, 0-300m(10G) Único-modo: 1310nm / 0-40km, 1550nm / 0-120km
Parâmetro do chip
Tipo Gerenciamento Rede	L3
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	128Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	95,23 Mpps
CPU	800MHz
DRAM	1GB
FLASH	128MB
MAC	16K
Memória Buffer	12MB
JumboFRamé	12KB
LED Indicador	Sistema: SYS (amarelo), Rede: Link/ Act (amarelo), PoE: PoE (verde), Porta de fibra: L/A (verde)
Redefinir interruptor	Sim, pressione e segure o interruptor por 10 segundos e solte-o para restaurar as configurações de fábrica
PoE & Alimentação
POEPorto	Porta 1 24
POEGestão	PoE exibição do status de trabalho, Porto PoE on/off, af/at distribuição de energia
Pin alimentação	1/2( ) 3/6(-)
Máximo Poder Por Porta	30W, IEEE 802.3 af/às
Tensão total do PWR / Input	400W/ (AC100-240V)	600W/ (AC100-240V)
Consumo Energia	À espera <20W, carga completa <380W	Standby<22W, carga completa <600W
Alimentação	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 5.0A	Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 6.6A
Parâmetro físico
Operação TEMP/Umidade	-20 ~ + 55 °C, 5% ~ 90% RH Sem condensação
Armazenamento TEMP/Umidade	-40 ~ + 75 °C, 5% ~ 95% RH Sem condensação
Dimensão(L * A * A)	44029044,5 milímetros
Peso líquido/bruto	4,0 kg/4,8 kg	4,3 kg/5,2 kg
Instalação	Desktop, 1U/19 "armário
Certificação & garantia
Proteção contra raios	Proteção contra raios: 4KV 8/20us, Nível de proteção: IP30
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS
Garantia	3 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Controle do fluxo IEEE802.3x (Full duplex) Porta exceção proteção mecanismo Configuração do quadro Jumbo, byte máximo 12000 Gestão do fluxo em tempo real do porto (intervalo do fluxo) Módulo óptico DDMI diagnóstico digital em tempo real Transmitir supressão tempestade com base na taxa portuária Configuração e status do porto EEE Green Ethernet Energy-Saving Limite a taxa de tráfego de pacotes nas portas de entrada e saída, a mini granularidade 16Kbps e max 1Gbps
Roteamento L3	Roteamento igual do custo IPV4 Protocolo NG, entradas max1000 Protocolo ARP, max 1000 entradas IPV4/IPV6 VRRP, o grupo máximo é 255 Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 A interface VLANIF IPV4/IPV6 suporta até 128 A rota estática IPV4/IPV6/rota padrão suporta até 128 entradas Função de gerenciamento de rede L3, gerenciamento de pilha dupla IPV4/IPV6 Roteamento dinâmico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas do roteamento Roteamento dinâmico IPV6 OSPFv3, BGP , RIPng, gestão IPV6, 1000 entradas do roteamento Camada 3 roteamento e encaminhamento, suporte comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	VLAN baseado no MAC, VLAN baseado no protocolo Configuração da porta do protocolo Access, Trunk, Hybrid e GVRP VLAN (4K) VLAN baseado na porta, IEEE802.1q, Voz VLAN, configuração QinQ
Agregação portuária	Agregação dinâmica LACP, agregação estática Max 14 agregação grupos e 8 portas por grupo.
Spanning Tree	STP BPDU Guard, filtragem BPDU e encaminhamento BPDU STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
ERPS Ring Network	ERPS anel rede, recuperação tempo inferior a 20ms, ITU-T G.8032
Multicast	MLD Snooping, Multicast VLAN Logout rápido do usuário, MVR (Multicast VLAN Registration) IGMP Snooping v1/v2/v3 e 1024 grupos multicast no máximo
Espelhamento	Espelhamento bidirecional do tráfego para portas básicas Suporta espelhamento de 1 a múltiplo, suporta até 4 sessões de portas
QoS	Algoritmo Agendamento Fila (SP, WRR, SP WRR) Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta 802.1p/DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação
LCA	Emissão baseada em porta ACL, ACL baseado em porta e VLAN L2 a L4 packet filtering, combinando a primeira mensagem 80 bytes. Forneça ACL com base em MAC, endereço MAC de destino, origem IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP e VLAN, etc.
Segurança	Função limitante taxa mensagem ARP Porta transmissão mensagem supressão SSL garante a transmissão dos dados Certificação AAA & RADIUS & TACACS Limite o número de endereços MAC aprendidos Isolamento do porto, mecanismo alternativo dos dados do anfitrião Anti-DoS ataque, ARP intrusão detecção função Função obrigatória quádrupla da porta IP MAC VLAN IP fonte endereço proteção, endereço MAC buraco negro Gerenciamento hierárquico do usuário e proteção por senha SSH 2.0 fornece um canal criptografado seguro para login do usuário Autenticação IEEE802.1X/autenticação centralizada do endereço MAC
DHCP	Cliente DHCPPor exemplo,Snooping DHCPPor exemplo,DHCPServidor
Gestão	Registo do trabalho do sistema, Link Layer Discovery Protocol Relógio NTP, Detecção do comprimento do cabo, SNMP V1/V2/V3 Detecção Ping, Web Network Management (HTTPS) ONV-NMS gestão cluster plataforma (LLDP SNMP) Um clique recuperação, Ver CPU em tempo real utilização status FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão Console/ AUX Modem/ Telnet/ SSH2.0 CLI linha comando configuração
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
