VISÃO GERAL
O ONV-IPS31004F é um switch de fibra Ethernet industrial 10/100M desenvolvido independentemente pela ONV. Possui portas RJ45 adaptáveis de 4*10/100M e porta de fibra SC 1*155M. Cada porto pode apoiar a linha-taxa completa que envia.

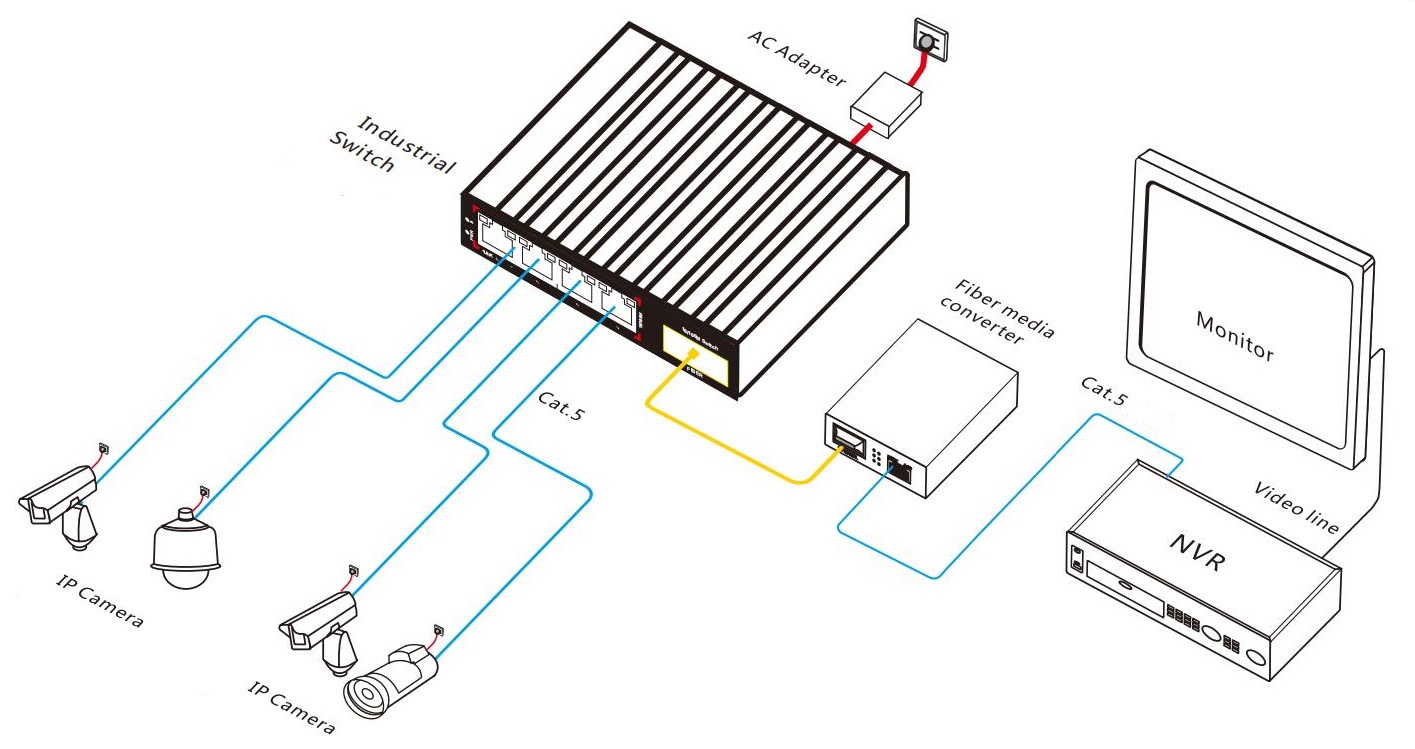

O ONV-IPS31004F tem a adaptação industrial excelente do ambiente do campo (estabilidade mecânica, adaptação do clima, adaptação eletromagnética do ambiente, etc.). Modo não gerenciado, plug and play, sem configuração, fácil de usar. É adequado para cenas industriais, como transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde para formar uma rede de comunicação econômica, estável e confiável.
CARACTERÍSTICA
Acesso 10/100M, Ethernet rápida
◇Suporte non-blocking fio velocidade encaminhamento
◇Suporte full duplex baseado em IEEE802.3x e half duplex baseado em Backpressure
◇SSuporte10/100RJ45 MPortoESC 155MCombinação de porta de fibra, que permite aos usuários criar redes flexíveis para atender às necessidades de vários cenários.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel amigável pode mostrar o status do dispositivo através do indicador LED de PWRELigação.
◇Baixo consumo de energiaSem ventilador, Escudo de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

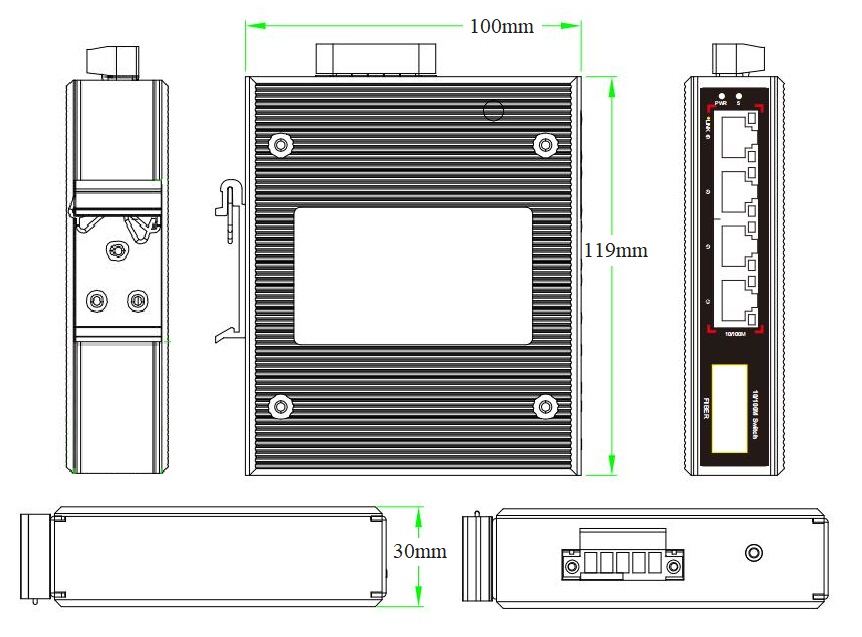

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS31004F |
Interruptor Ethernet industrial não gerenciado com portas RJ45 de 4*10/100M e 1*155M uplink porta de fibra SC (módulo óptico duplo monomodo 1310nm /20km). Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
12W/24W |
|
ONV-IPS31004F-M |
Interruptor Ethernet industrial não gerenciado com portas RJ45 de 4*10/100M e 1*155M uplink porta de fibra SC (módulo óptico de fibra dupla de 850nm /0.5km ou 1310nm /2km). Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
12W/24W |
|
ONV-IPS31004F-A |
Switch Ethernet industrial não gerenciado com portas RJ45 de 4*10/100M e 1*155M uplink porta de fibra SC (módulo de fibra óptica monomodo 1310nm /20km). Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
12W/24W |
|
ONV-IPS31004F-B |
Switch Ethernet industrial não gerenciado com portas RJ45 de 4*10/100M e 1*155M uplink porta de fibra SC (módulo de fibra óptica monomodo 1550nm /20km). Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
12W/24W |
|
Nota:A fonte de alimentação não está incluída e precisa ser comprada. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Interruptor de fibra Ethernet industrial de 5 portas 10/100M |
1 |
CONJUNTO |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia |
1 |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
12W DIN Rail alimentação industrial |
GWS-DP12-12 |
DIN Rail 12W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60H 0.35A Saída Tensão: DC12V, 1.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
|
Alimentação industrial trilho DIN 24W |
GWS-DP24-24 |
DIN Rail 24W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60H 0.35A Saída Tensão: DC24V, 1.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
PRODUTO RELACIONADO
|
Modelo |
Descrição |
|
ONV-IPS33032FS |
Interruptor de fibra Ethernet industrial não gerenciado com 2*10/100/1000M portas RJ45 e 1*1000M uplink porta de fibra SC. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
|
ONV-IPS33042F |
Interruptor de fibra Ethernet industrial não gerenciado com 2*10/100/1000M portas RJ45 e 2*1000M uplink portas de fibra SFP. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
|
ONV-IPS33064F |
Interruptor de fibra Ethernet industrial não gerenciado com portas RJ45 4*10/100/1000M e 2*1000M uplink portas de fibra SFP. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
|
ONV-IPS33108F |
Interruptor de fibra Ethernet industrial não gerenciado com 8*10/100/1000M portas RJ45 e 2*1000M uplink porta de fibra SFPS-A. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
|
ONV-IPS33128F |
Interruptor de fibra Ethernet industrial não gerenciado com 10*10/100/1000M portas RJ45 e 2*1000M uplink porta de fibra SFPS-A. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS31004F |
|
Características Interface |
|
|
FixoPOrt |
1*155M uplink fibra SC porto (dados) 4*10/100Base-TX RJ45 portos (dados/poder) 2 conjuntos V, portas de alimentação DC redundantes em V (terminal 5P Phoenix) |
|
Porta Ethernet |
O porto 1-4 pode apoiar a auto-detecção 10/100Base-T(X), completamente/half duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
O módulo ótico do defeito é fibra dupla 20km do único-modo, porto do SC (Fibra única opcional do único-modo e módulo ótico da fibra dupla do multi-modo) |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-500m, 1310nm/0-2km, Único-modo: 1310nm/0-40km, 1550nm/ 0-120km |
|
Parâmetro do chip |
|
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 100Base-FX, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
1.6Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
0,744 Mpps |
|
MAC |
1K |
|
Memória Buffer |
768K |
|
JMumboFArames |
9,2 K |
|
LED Indicador |
Alimentação: PWR (verde), Rede: Link (amarelo), Porta de fibra: L/A (verde) |
|
Alimentação |
|
|
Consumo Energia |
Aguardem<3WPor exemplo,Carga completa<6W |
|
Alimentação |
Não, opcional24V-24W Alimentação elétrica industrial |
|
WOrkingVOltage |
CC12-48VPor exemplo, 5P terminal Phoenix industrial, suporte anti-reverso proteção-A. |
|
Parâmetro físico |
|
|
Operação TEMP/Umidade |
-40 ~ + 80 ° C, 5% ~ 90% RH sem condensação |
|
Armazenamento TEMP/Umidade |
-40 ~ + 85 ° C, 5% ~ 95% RH Sem condensação |
|
Dimensão |
119*100*30 milímetros |
|
Peso líquido/bruto |
0,4 kg/0,5 kg |
|
Instalação |
Desktop, trilho 35mm DIN |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção nível: IP40 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre) |
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
