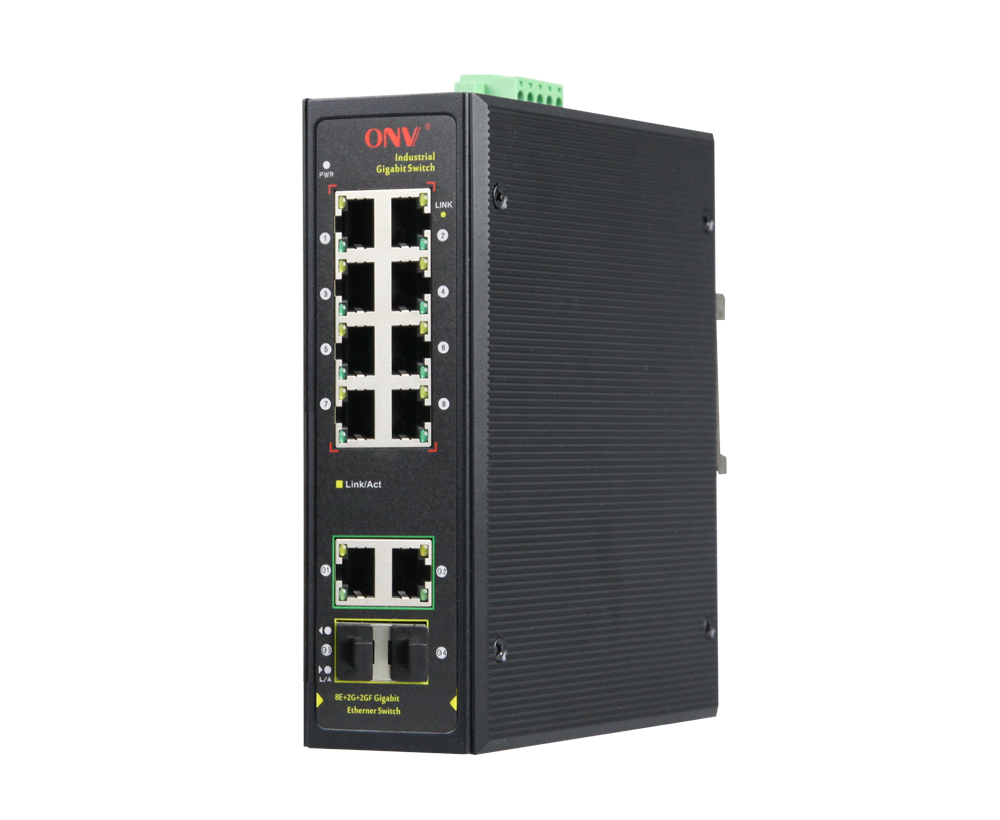

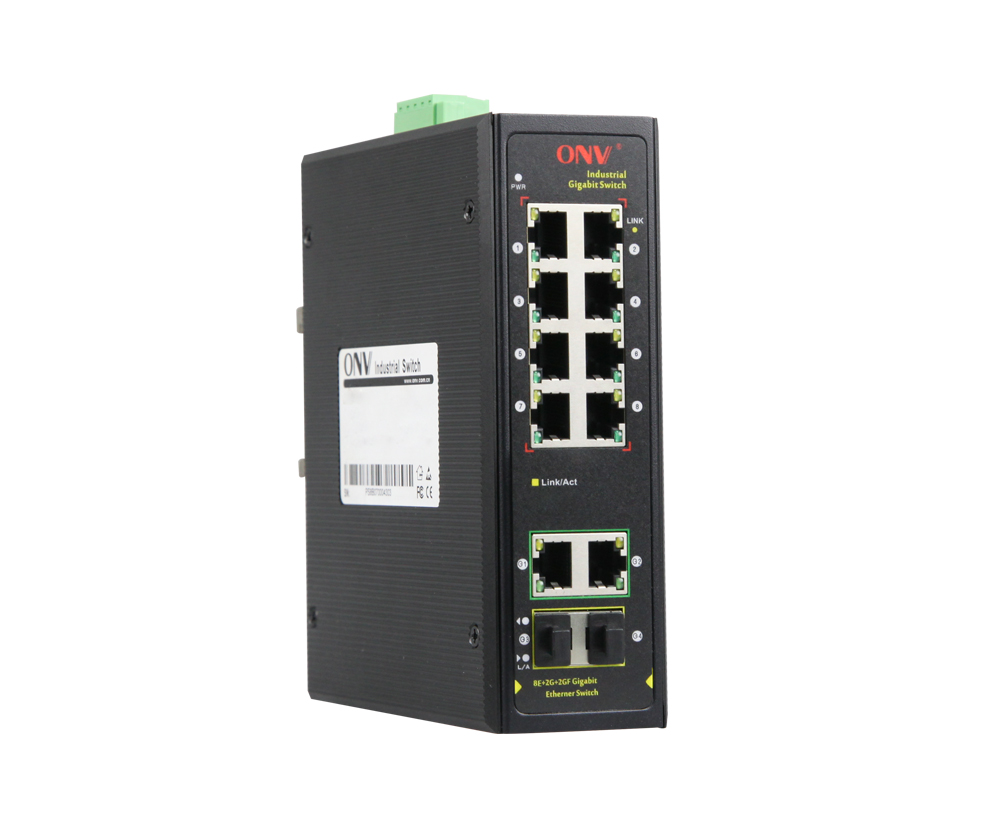

VISÃO GERAL
O ONV-IPS31128FBÉ umUplink gigabitIInterruptor fibra Ethernet ndustrial desenvolvido independentemente pela ONV. Tem8* 10/100M adaptávelPortas RJ45 e 2 *10/100/1000M adaptativoRJ45 portos e 2*1000M SFPFibraPortos-A.Cada porto pode apoiar a linha-taxa completa que envia.
O ONV-IPS31128FBTem a adaptação industrial excelente do ambiente do campo (estabilidade mecânica, adaptação do clima, adaptação eletromagnética do ambiente, etc.). É adequado para cenas industriais, como transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde para formar uma rede de comunicação econômica, estável e confiável.Modo não gerenciado, plug and play, sem configuração, fácil de usar.
CARACTERÍSTICA
10/100M acesso, uplink porta gigabit
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.
◇SSuporte10/100RJ45 MPortoEPorta gigabit RJ45/SFPCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWRELigação.
◇Baixo consumo de energiaSem ventilador, Escudo de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

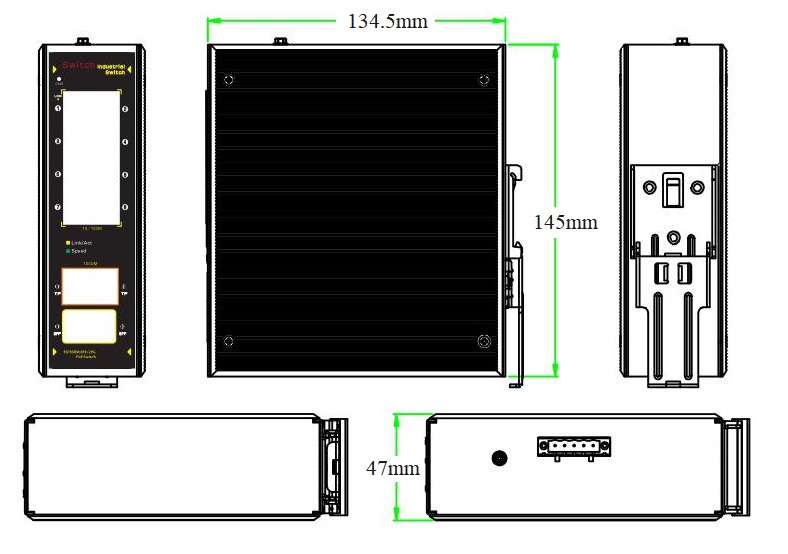

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS31128FB |
Interruptor Ethernet industrial não gerenciado com 8*10/100M portas RJ45 e 2*10/100/1000M uplink portas RJ45 e 2*1000M uplink portas de fibra SFP. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
24V/24W |
|
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
12 portas gigabit uplink industrial Ethernet fibra interruptor |
1 |
CONJUNTO |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1.25G ótico Módulo |
2630-G |
Módulo óptico industrial SFP, fibra dupla 850nm multimodo 1.25G, distância de transmissão: 550m, interface LC, suporta função DDM e hot plugging. |
PC |
|
2632-G |
Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente. |
PC |
|
|
2612-T-G |
O módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente. |
PC |
|
|
2613-R-G |
O módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente. |
PC |
|
|
2612-T-G-SC |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC, apoia a função do DDM e a obstrução quente. |
PC |
|
|
RG-2613-SC |
O módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC, apoia a função do DDM e a obstrução quente. |
PC |
|
|
Energia Módulo |
2633 |
1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45. |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
Alimentação industrial trilho DIN 24W |
GWS-DP24-24 |
DIN Rail 24W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60H 0.35A Saída Tensão: DC24V, 1.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
PRODUTO RELACIONADO
|
Modelo |
Descrição |
|
ONV-IPS33032FS |
Interruptor de fibra Ethernet industrial não gerenciado com 2*10/100/1000M portas RJ45 e 1*1000M uplink porta de fibra SC. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
|
ONV-IPS33042F |
Interruptor de fibra Ethernet industrial não gerenciado com 2*10/100/1000M portas RJ45 e 2*1000M uplink portas de fibra SFP. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
|
ONV-IPS33064F |
Interruptor de fibra Ethernet industrial não gerenciado com portas RJ45 4*10/100/1000M e 2*1000M uplink portas de fibra SFP. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
|
ONV-IPS33108F |
Interruptor de fibra Ethernet industrial não gerenciado com 8*10/100/1000M portas RJ45 e 2*1000M uplink portas de fibra SFP. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
|
ONV-IPS33128F |
Interruptor de fibra Ethernet industrial não gerenciado com 10*10/100/1000M portas RJ45 e 2*1000M uplink portas de fibra SFP. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
|
Modelo |
ONV-IPS31128FB |
|
Características Interface |
|
|
Porto Fixo |
8*10/100Base-TX RJ45 portos (dados) 2 * 1000Base-X uplink SFP fibra portas (dados) 2*10/100/1000Base-T uplink portos RJ45 (dados) 2 conjuntos V , V redundantes portas de alimentação DC (5 pinos Phoenix terminal) |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porta Ethernet |
Porta 1-8 suporte 10/100Base-TX e porta 9-10 suporte 10/100/1000Base-T auto-detecção, full/ half duplex MDI/ MDI-X auto-adaptação |
|
Porto fibra óptica |
A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-500m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Parâmetro do chip |
|
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
12Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
7,14 Mpps |
|
MAC |
2K |
|
Memória Buffer |
2M |
|
Quadro Jumbo |
9,2 K |
|
Indicador LED |
Potência: PWR (verde), Rede: Link, Link/Act (amarelo) |
|
Alimentação |
|
|
Consumo Energia |
Standby<8W, carga máxima <20W |
|
WOrkingVOltage |
CC12-48VPor exemplo, 5P terminal Phoenix industrial, suporte anti-reverso proteção-A. |
|
Alimentação |
Fonte de alimentação industrial 24V/24W opcional |
|
Parâmetro físico |
|
|
Operação TEMP/Umidade |
-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação |
|
Armazenamento TEMP/Umidade |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
145*134,5*47 milímetros |
|
Peso líquido/bruto |
0,7 kg/0,9 kg |
|
Instalação |
Desktop, trilho 35mm DIN |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção nível: IP40 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre) |
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
