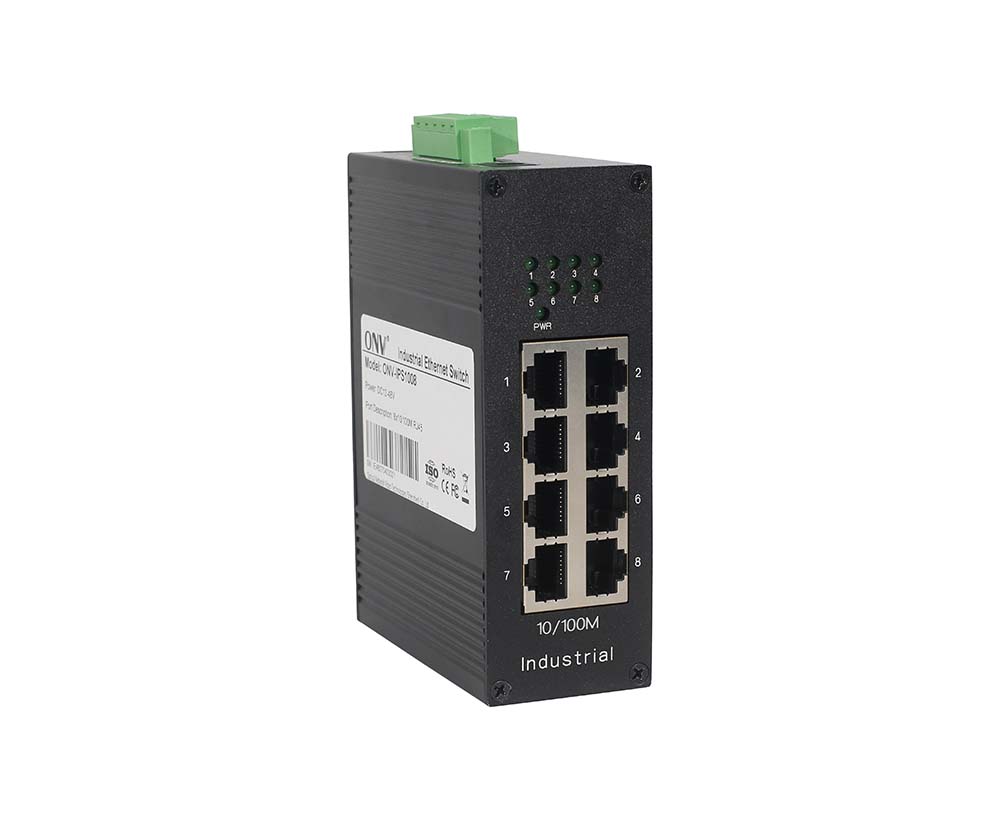

VISÃO GERAL
O ONV-IPS1008 é um switch Ethernet industrial 10/100M desenvolvido independentemente pela ONV. Tem 8*10/100MAdaptávelPortas RJ45. Cada porto pode apoiar a linha-taxa completa que envia.
O ONV-IPS1008Tem a adaptação industrial excelente do ambiente do campo (estabilidade mecânica, adaptação do clima, adaptação eletromagnética do ambiente, etc.). O nível de proteção IP4Garantia de 0 e 5 anos. É adequado para cenas industriais, como transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde para formar uma rede de comunicação econômica, estável e confiável. Modelo não gerenciado, plug and play, sem configuração, fácil de usar.
CARACTERÍSTICA
Fio Gigabit-Velocidade do encaminhamento
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.
◇Suporte 10/100M porta RJ45, que permite aos usuários de forma flexível construir redes para atender às necessidades de vários cenários.
SMesaANdREliable
◇CCC, CE, FCC, RoHS.
◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWRE L/A.
◇Baixo consumo de energia, sem ventilador, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

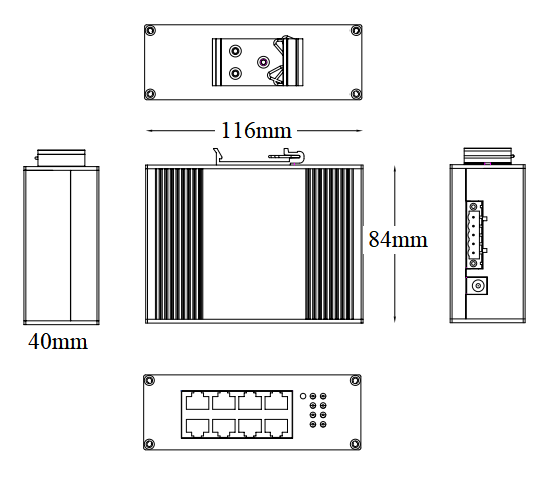

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS1008 |
Switch Ethernet industrial não gerenciado com portas RJ45 8*10/100M. Pode suportar entrada de alimentação redundante DC dupla e montagem DIN Rail. |
24V/24W |
|
Nota:A fonte de alimentação não está incluída e precisa ser comprada. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Switch Ethernet industrial de 8 portas 10/100M |
1 |
Definir |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
Alimentação industrial trilho DIN 24W |
GWS-DP24-24 |
DIN Rail 24W único conjunto de alimentação de saída Tensão de entrada: AC100V-240V 50-60H 0.35A Saída Tensão: DC24V, 1.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS1008 |
|
Características Interface |
|
|
FixoPOrt |
Soquete 1 * DC5521 8*10/100Base-TX RJ45 portos (dados) 2 conjuntos V , V-redundante porta de alimentação DC (5Terminal P Phoenix) |
|
Porta Ethernet |
Porta 1-8PodeApoio 10/100Base-TX auto-detecção, full/ half duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metrosS) 100BASE-TX: Cat5 ou posterior UTP (≤ 100 metrosS) |
|
Parâmetro do chip |
|
|
Protocolo Rede |
IEEE 802,3 10BASE-T, IEEE 802,3u 100Base-TX, IEEE 802,3i 10Base-T, IEEE 802,3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
1.6Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
1,19 Mpps |
|
MAC |
1K |
|
Memória Buffer |
768K |
|
JumboFRamé |
1536bytes |
|
LED Indicador |
Alimentação: PWR (verde), Rede: Link (verde) |
|
Alimentação |
|
|
WOrkingVOltage |
DC12-48V, terminal industrial phoenix 5P, suporte a proteção anti-reversa |
|
Consumo Energia |
Standby<1W, carga máxima <4W |
|
Alimentação |
Fonte de alimentação industrial 24V/24W opcional |
|
Parâmetro físico |
|
|
Operação TPEM/Umidade |
-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação |
|
Armazenamento TPEM/Umidade |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão(L * A * A) |
116 84 * * 40 milímetros |
|
Peso líquido/bruto |
0,35 kg/0,45 kg |
|
Instalação |
Desktop, trilho 35mm DIN |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção nível: IP40 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS): 10 V/m (80 ~ 1000MHz) FCC Parte 15/ CISPR22 (EN55022): Classe B IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV Cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque) |
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
