VISÃO GERAL
OONV-IPS33148FM é umGIgabit gerenciado industrial Ethernet fibra switch independentementeDesenvolvido pela ONV. Tem 10*10/100/1000Base-TAdaptávelPortas RJ45 e 4*100/1000Base-XUplinkSFP fibra portas. Cada porto pode apoiar a transmissão da fio-velocidade.
O ONV-IPS33148FM temTem funções de gerenciamento de rede L2 +, suporta gerenciamento IPV4/IPV6, encaminhamento de roteamento estático, mecanismo completo de proteção de segurança, estratégia ACL/QoS perfeita e funções VLAN ricas para fácil gerenciamento e manutenção. Suporta múltiplos protocolos de rede redundância STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta de aplicativos importantes. Gerenciamento de portas, gerenciamento de endereços de roteamento, controle de fluxo, divisão VLAN, IGMP, política de segurança e outras configurações podem ser executadas por meio da Web, CLI, SNMP, Telnet e outros métodos de gerenciamento de rede. É adaptabilidade excelente aos ambientes industriais do campo (incluindo a estabilidade mecânica, a adaptação do ambiente do clima, a adaptação eletromagnética do ambiente, etc.). É adequado para cenários industriais, como transporte inteligente, transporte ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde para formar uma rede de comunicação econômica, eficiente, estável e confiável.
CARACTERÍSTICA
Acesso do gigabit, uplink SFP fiber port
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.
◇Suporta a combinação de portas Gigabit RJ45 e SFP, que permite aos usuários construir redes de forma flexível para atender às necessidades de vários cenários.
ForteCapacidade do processamento do negócio
◇Suporte ERPS ring network e STP/RSTP/MSTP para eliminar loops de camada 2 e realizar backup de link.
◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.
◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.
◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.
◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.
◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.
Segurança
◇Suporte porta isolamento e porta transmissão tempestade supressão.
◇Apoie a função obrigatória flexível quádrupla do porto VLAN do MAC do IP.
◇Suporte a autenticação 802.1X para fornecer funções de autenticação para computadores LAN e controlar o status de autorização das portas controladas de acordo com os resultados da autenticação.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR,Ligação, L/A, ESYS-A.
◇Baixo consumo de energiaNãoVentilador, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.
Gestão fácil O & M
◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.
◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.
◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.
◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.
◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.

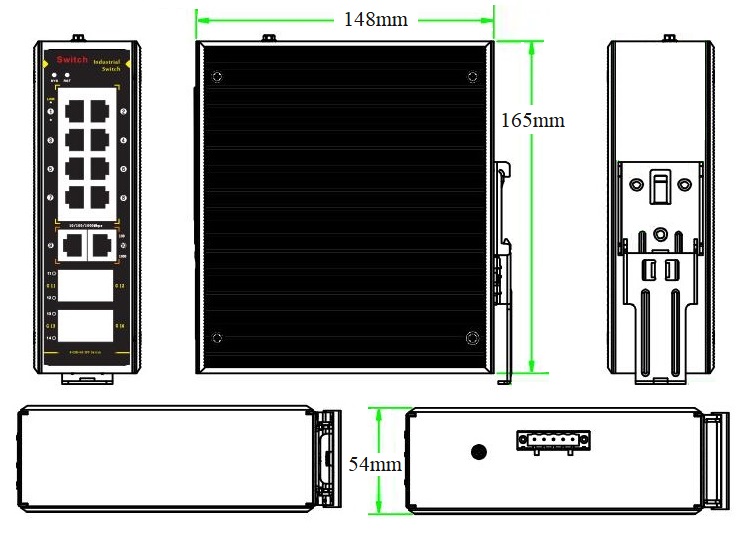

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS33148FM |
L2 gerenciado industrial Ethernet fibra interruptor com 10*10/100/1000M portas RJ45 e 4*100/1000M uplink portas de fibra SFP. Pode suportar dupla entrada de alimentação DC e montagem DIN Rail. |
24W |
|
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Switch Ethernet industrial gerenciado gigabit de 14 portas |
1 |
CONJUNTO |
|
|
RJ45-DB9 Cabo adaptador |
1 |
PC |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25G Óptica Módulo |
2630-G |
Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
2632-G |
Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2612-T-G |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2613-R-G |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2612-T-SC-G |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2613-R-SC-G |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente. |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
Alimentação industrial trilho DIN 24W |
GWS-DP24-24 |
DIN Rail 24W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60H 0.35A Saída Tensão: DC24V, 1.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
PRODUTO RELACIONADO
|
Modelo |
Descrição |
|
ONV-IPS33064FM |
L2 + controlou o interruptor de fibra industrial com 4*10/100/1000M RJ45 portos e2* 100/1000M uplink SFP fibra portas. Pode suportar dupla entrada de alimentação DC e montagem DIN Rail. |
|
ONV-IPS33084FM |
L2 +Gerenciado industrialFibra EthernetTrocar com4* 10/100/1000mRJ45Portos e4* 100/1000MUplink SFP fibra portas. Pode suportar dupla entrada de alimentação DC e montagem DIN Rail. |
|
ONV-IPS33108FM |
L2 + controlou o interruptor de fibra industrial com 8*10/100/1000M portas RJ45 e 2*100/1000M uplink portas de fibra SFP. Pode suportar dupla entrada de alimentação DC e montagem DIN Rail. |
|
ONV-IPS33168FM |
L2 + controlou o interruptor de fibra industrial com 8*10/100/1000M portas RJ45 e 8*100/1000M uplink portas de fibra SFP. Pode suportar dupla entrada de alimentação DC e montagem DIN Rail. |
|
ONV-IPS33168FM-4GF |
L2 + controlou o interruptor de fibra industrial com portas RJ45 12*10/100/1000M e 4*100/1000M uplink portas de fibra SFP. Pode suportar dupla entrada de alimentação DC e montagem DIN Rail. |
|
ONV-IPS36168FM |
L2 +Gerenciado industrialFibra EthernetTrocar com12* 10/100/1000mRJ45Portos e4*1/10GUplink SFP + fibra portas. Pode suportar dupla entrada de alimentação DC e montagem DIN Rail. |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS33148FM |
|
Características Interface |
|
|
Porto Fixo |
Interruptor do alarme do sem energia (FAULT) Porto do console 1 * RS232 (115200,N,8,1) 10*10/100/1000Base-T RJ45 portos (dados) 4*100/1000Base-X uplink SFP fibra portas (dados) 2 conjuntos V , V-redundante porta de alimentação DC (6P Phoenix terminal) |
|
Porta Ethernet |
O porto 1-10 pode apoiar a auto-detecção 10/100/1000Base-T, completamente/half duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
Interface de fibra óptica Gigabit, módulo óptico correspondente padrão (opcional modo único/multi-modo, fibra única/módulo óptico de fibra dupla. LC) |
|
Expansão Porto Fibra Óptica |
Suporte Turbo overclocking 2.5G expansão módulo óptico e anel rede |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Parâmetro do chip |
|
|
Tipo Gerenciamento Rede |
L2 |
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
52Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
20,83 Mpps |
|
CPU(Hz) |
416M |
|
DRAM |
1G |
|
FLASH |
128M |
|
MAC |
8K |
|
Memória Buffer |
6M |
|
Quadro Jumbo |
9,6 K |
|
Indicador LED |
Alimentação: PWR (verde), Sistema: SYS (verde), Rede: Link (amarelo), Porta de fibra: L/A (verde) |
|
Redefinir interruptor |
Sim, pressione e segure o interruptor de reset por 10s e solte-o para restaurar as configurações de fábrica |
|
Alimentação |
|
|
Consumo Energia |
Standby<10W, carga máxima <15W |
|
Tensão funcionamento |
DC12-48V, 6P terminal Phoenix industrial, suporte a proteção anti-reversa. |
|
Alimentação |
Fonte de alimentação industrial 24V/24W opcional |
|
Parâmetro físico |
|
|
Operação Temp/Umidade |
-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação |
|
Temp/umidade do armazenamento |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
165*148*54 milímetros |
|
Peso líquido/bruto |
1,1 quilogramas/1,3 quilogramas |
|
Instalação |
Desktop, trilho 35mm DIN |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção nível: IP40 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV IEC61000-4-4 (EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque) |
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
|
Recurso Gerenciamento Rede |
|
|
Interface |
Configuração proteção temperatura porta Controle do fluxo IEEE 802.3x (Full duplex) Transmitir supressão tempestade com base na taxa portuária Configuração de poupança de energia Port EEE Green Ethernet Limite a velocidade do tráfego da mensagem na granularidade de entrada e saída das portas mini é 64Kbps |
|
L3 Característica |
Protocolo ARP, max 1024 entradas Rota estática/rota padrão, max 128 entradas Função de gerenciamento de rede L2, gerenciamento de pilha dupla IPV4/IPV6 Encaminhamento do roteamento L3, comunicação entre segmentos diferentes da rede e VLAN diferentes |
|
VLAN |
Configuração de porta de acesso, tronco, híbrido. VLAN baseado no MAC, VLAN baseado no protocolo (4K) VLAN baseado na porta, IEEE802.1q, Voz VLAN, configuração QinQ |
|
Agregação portuária |
LACP, agregação estática, Max 7 grupos de agregação e max 8 portas por grupo |
|
Spanning Tree |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Protocolo Rede Anel Industrial |
G.8032 (ERPS), tempo de recuperação da rede do anel menos de 20ms, 255 anel no máximo, 1024 dispositivos máximos pelo anel. |
|
Multicast |
MLD Snooping, Multicast VLAN, logout rápido, IGMP Snooping v1/v2/v3 e 1024 grupos multicast no máximo |
|
Espelhamento Porto |
Espelhamento bidirecional dos dados baseado na porta |
|
QoS |
Algoritmo Agendamento Fila (SP, WRR, SP WRR) Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta 802.1p/ DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação |
|
LCA |
Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc. |
|
Segurança |
Autenticação IEEE802.1X baseada em porta SSL garante a transmissão dos dados Função obrigatória do quadrilátero de portas do MAC VLAN do IP Porto isolamento, mensagem ARP velocidade limite função Endereço MAC aprendizagem limite, endereço MAC buraco negro Anti ataque DoS, Port transmitir mensagem supressão Gerenciamento hierárquico do usuário e proteção por senha SSH 2.0 fornece um canal criptografado seguro para login do usuário Hospedar dados backup mecanismo, ARP intrusão detecção função IP fonte endereço proteção, AAA & RADIUS & TACACS certificação |
|
DHCP |
Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP |
|
Gestão |
Gestão rede Web (https) Link Layer Discovery Protocol(LLDP) Ver Status Utilização Instantânea do CPU Relógio NTP, Restauração com um clique, SNMP V1/V2/V3 Verificação do status do cabo, detecção do Ping, registro do trabalho do sistema ONV-NMS gestão cluster plataforma (LLDP SNMP) Console/AUX Modem/Telnet/CLI linha comando configuração FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão |
|
Sistema |
Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet |
