VISÃO GERAL

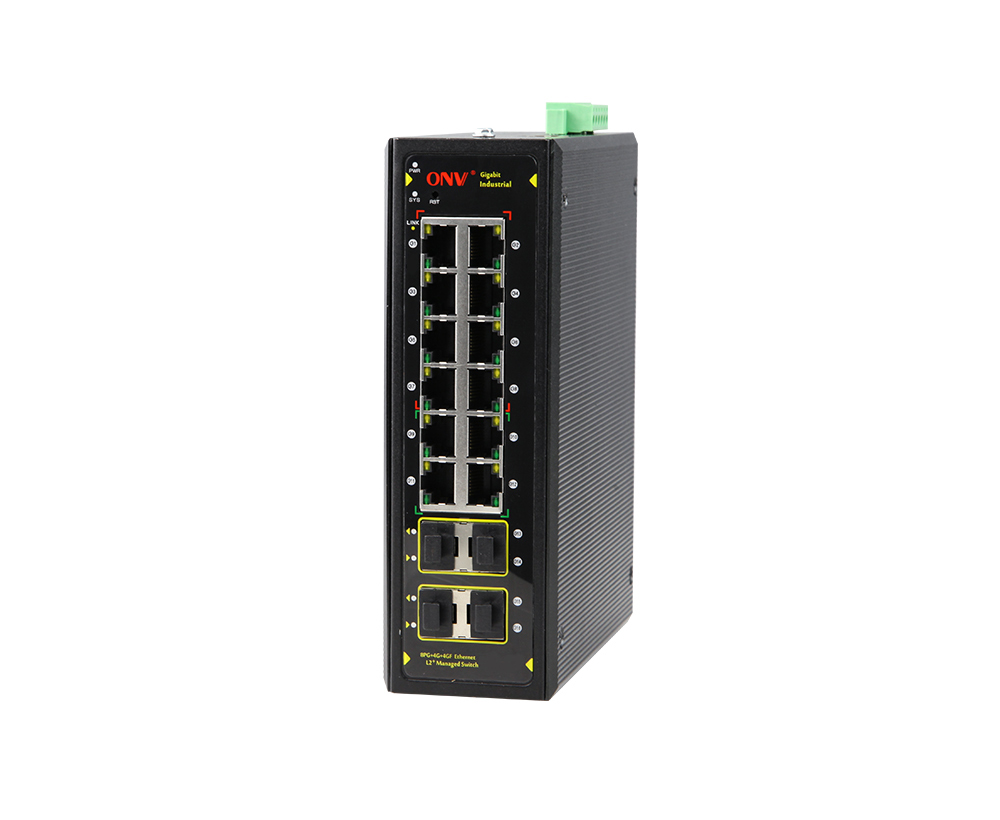

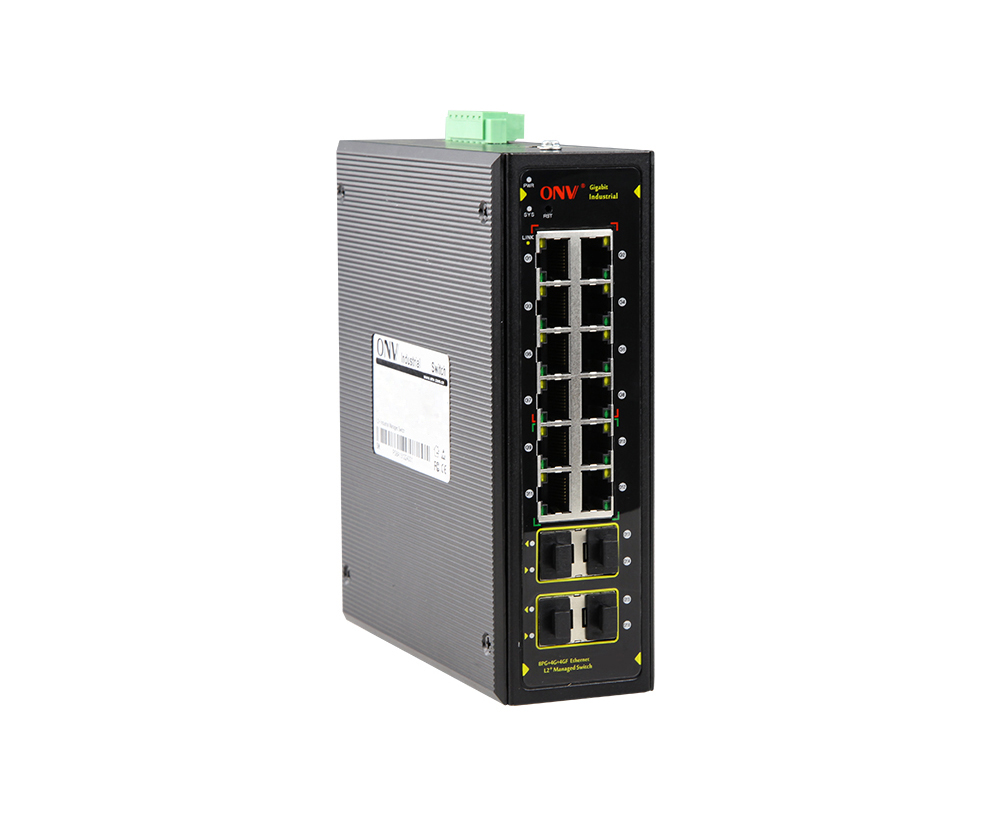

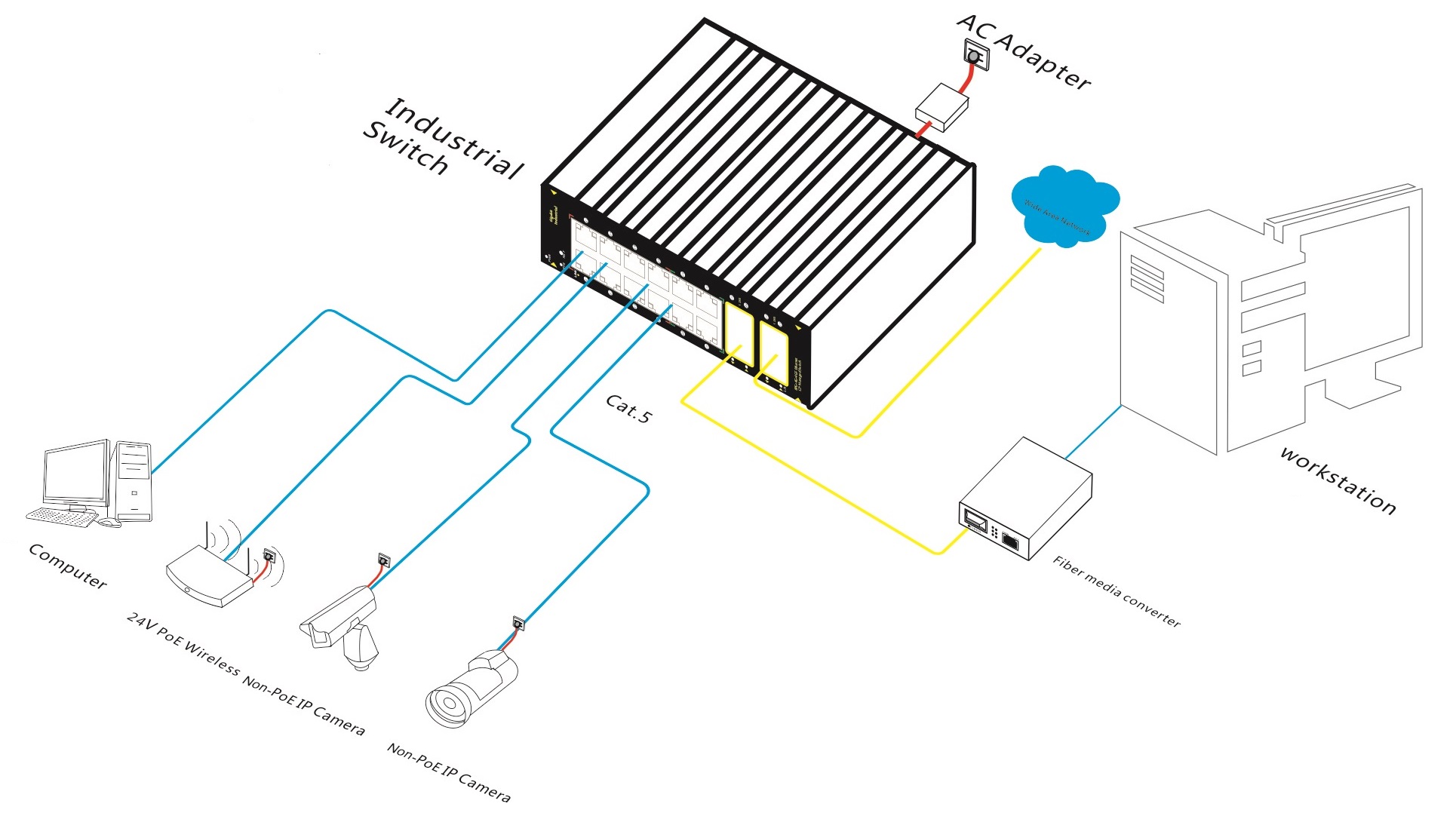

O ONV-IPS33168FM-4GF é umGEthernet industrial gerenciada igabitFibraInterruptorIndependentementeDesenvolvido pela ONV. Tem 12*10/100/1000M adaptávelRJ45 portos e 4*100/1000MUplink SFP fibra portas.Cada porto pode apoiar a transmissão da fio-velocidade.
O ONV-IPS33168FM-4GFTemO gerenciamento de rede L2 + funciona, suporta gerenciamento IPV4/IPV6, encaminhamento de roteamento estático, mecanismo de proteção de segurança completo, estratégia ACL/QoS perfeita e funções VLAN ricas para fácil gerenciamento e manutenção. Suporta múltiplos protocolos de rede redundância STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede. Quando uma rede unidirecional falha, a comunicação pode ser rapidamente restaurada para garantir a comunicação ininterrupta de aplicativos importantes. Gerenciamento de portas, gerenciamento de endereços de roteamento, controle de fluxo, divisão VLAN, IGMP, política de segurança e outras configurações podem ser executadas por meio da Web, CLI, SNMP, Telnet e outros métodos de gerenciamento de rede. É adaptabilidade excelente aos ambientes industriais do campo (incluindo a estabilidade mecânica, a adaptação do ambiente do clima, a adaptação eletromagnética do ambiente, etc.). É adequado para cenários industriais, como transporte inteligente, transporte ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde para formar uma rede de comunicação econômica, eficiente, estável e confiável.
CARACTERÍSTICA
Acesso do gigabit, uplink SFP fiber port
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.
◇Suporta a combinação de portas Gigabit RJ45 e SFP, que permite aos usuários construir redes de forma flexível para atender às necessidades de vários cenários.
ForteCapacidade do processamento do negócio
◇Suporte ERPS ring network e STP/RSTP/MSTP para eliminar loops de camada 2 e realizar backup de link.
◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.
◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.
◇Apoie QoS, baseado em porta, 802.1P-baseado, e DSCP-baseado três modos de prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.
◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.
◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.
Segurança
◇Suporte porta isolamento e porta transmissão tempestade supressão.
◇Apoie a função obrigatória flexível quádrupla do porto VLAN do MAC do IP.
◇Suporte a autenticação 802.1X para fornecer funções de autenticação para computadores LAN e controlar o status de autorização das portas controladas de acordo com os resultados da autenticação.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWR,Ligação, L/A, ESYS-A.
◇Baixo consumo de energiaNãoVentilador, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.
Gestão fácil O & M
◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.
◇HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia são mais seguros no gerenciamento.
◇RMON, log do sistema e estatísticas de tráfego portuário são convenientes para otimização e transformação da rede.
◇O LLDP é conveniente para o sistema de gerenciamento de rede consultar e julgar o status da comunicação do link.
◇Suporta diversos métodos de gerenciamento e manutenção, como gerenciamento de redes Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet etc.
DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS33168FM-4GF |
L2 gerenciado industrial Ethernet fibra switch com 12*10/100/1000M portas RJ45 e 4*100/1000M uplink portas de fibra SFP. Pode suportar entrada de alimentação DC dupla e montagem DIN Rail. |
24W/36W |
|
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Switch Ethernet industrial gerenciado gigabit de 16 portas |
1 |
CONJUNTO |
|
|
RJ45-DB9 Cabo adaptador |
1 |
PC |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25G OPticaL Módulo |
2630-G |
Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
2632-G |
Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2612-T-G |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2613-R-G |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2612-T-SC-G |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente. |
PC |
|
|
2613-R-SC-G |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Função do apoio DDM e obstrução quente. |
PC |
|
|
EnergiaMódulo |
2633 |
1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45. |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
Alimentação industrial trilho DIN 24W |
GWS-DP24-24 |
DIN Rail 24W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60H 0.35A Saída Tensão: DC24V, 1.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
|
36W DIN Rail alimentação industrial |
GWS-DP36-24 |
DIN Rail 36W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60H 0.56A Saída Tensão: DC24V, 1.5A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS33168FM-4GF |
|
Características Interface |
|
|
Porto Fixo |
Desligue o porto do interruptor do alarme (FALHA) Porto do console 1 * RS232 (115200,N,8,1) 12*10/100/1000Base-T RJ45 portos (dados) 4*100/1000Base-X uplink SFP fibra portas (dados) 2 conjuntos V , V-redundante porta de alimentação DC (6P Phoenix terminal) |
|
Porta Ethernet |
O porto 1-12 pode apoiar 10/100/1000Base-T auto-detecção, completamente/half duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
Interface de fibra óptica Gigabit, módulo óptico correspondente padrão (opcional modo único/multi-modo, fibra única/módulo óptico de fibra dupla. LC) |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Parâmetro do chip |
|
|
Tipo Gerenciamento Rede |
L2 |
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX , IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
52Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
23,81 Mpps
|
|
CPU(Hz) |
416M |
|
DRAM |
1G |
|
FLASH |
128M |
|
MAC |
8K |
|
Memória Buffer |
4M |
|
Quadro Jumbo |
9,6 K |
|
Indicador LED |
Alimentação: PWR (verde), Sistema: SYS (verde), Rede: Link/Act (amarelo), Fibra Porto: L/A (verde) |
|
Alimentação |
|
|
Consumo Energia |
Em espera <10W, carga máxima <22W |
|
Tensão funcionamento |
DC12-48V, 6P terminal Phoenix industrial, suporte a proteção anti-reversa. |
|
Alimentação |
Não, opcional 24V/24W ou 24V/36W fonte de alimentação industrial |
|
Parâmetro físico |
|
|
Operação Temp/Umidade |
-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação |
|
Temp/umidade do armazenamento |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
165*148*54 milímetros |
|
Peso líquido/bruto |
1,1 quilogramas/1,3 quilogramas |
|
Instalação |

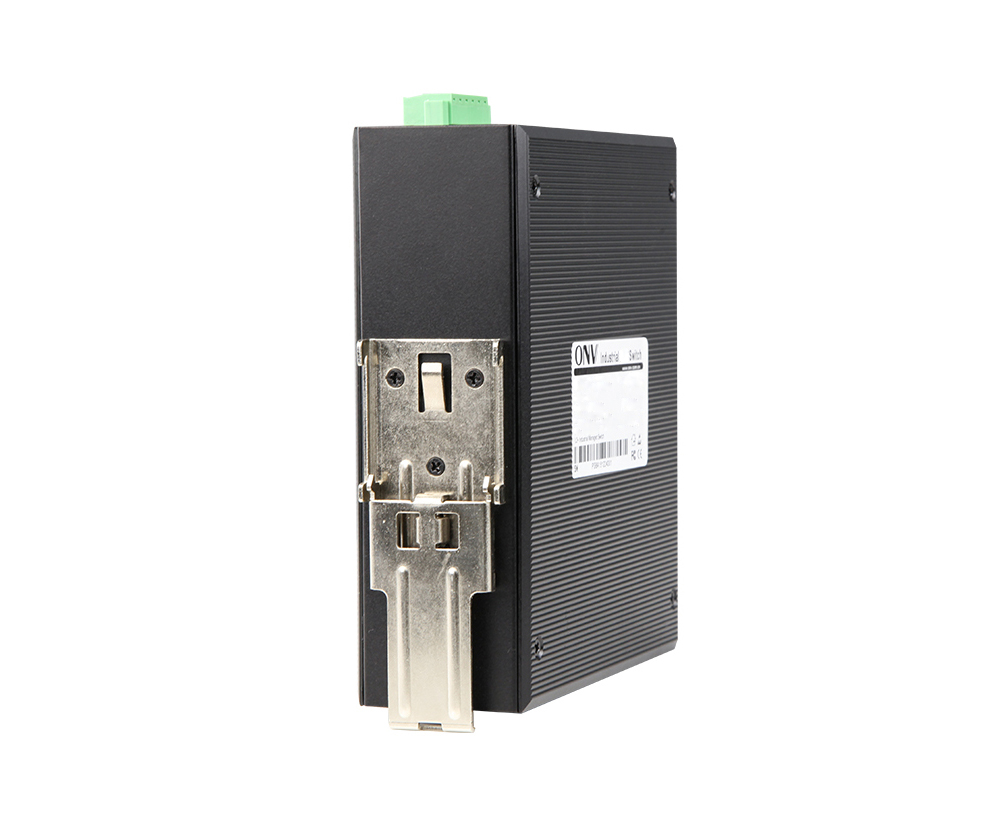

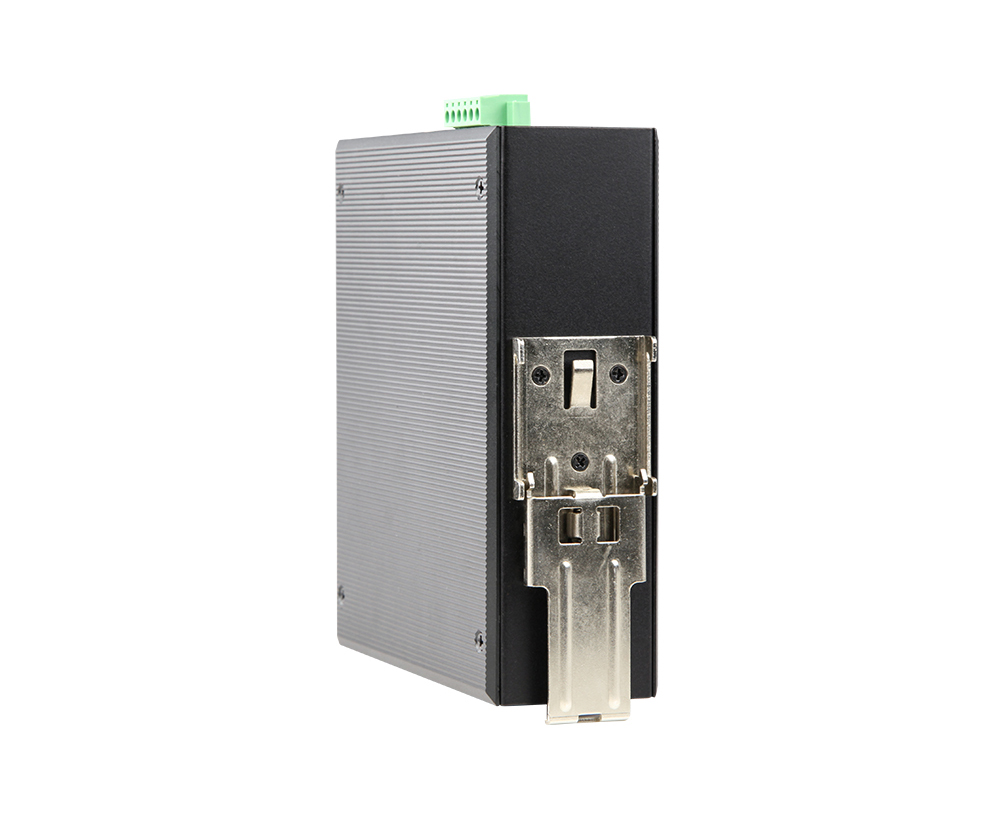

Desktop, trilho 35mm DIN |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção nível: IP40 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV Cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque) |
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
|
Recurso Gerenciamento Rede |
|
|
Interface |
Configuração proteção temperatura porta Controle do fluxo IEEE 802.3x (Full duplex) Transmitir supressão tempestade com base na taxa portuária Configuração de poupança de energia Port EEE Green Ethernet Limite a velocidade do tráfego da mensagem na granularidade de entrada e saída das portas mini é 64Kbps |
|
L3 Característica |
Protocolo ARP, max 1024 entradas Rota estática/rota padrão, max 128 entradas L2 rede gestão função, gestão IPV4/IPV6 Suporta encaminhamento de velocidade de linha de roteamento L3, comunicação entre diferentes segmentos de rede e VLAN diferente |
|
VLAN |
Configuração de porta de acesso, tronco, híbrido. VLAN baseado no MAC, VLAN baseado no protocolo (4K) VLAN baseado na porta, IEEE802.1q, Voz VLAN, configuração QinQ |
|
Agregação portuária |
LACP, agregação estática, Max 8 grupos de agregação e max 8 portas por grupo |
|
Spanning Tree |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Multicast |
MLD Snooping, Multicast VLAN, logout rápido, IGMP Snooping v1/v2/v3 e 1024 grupos multicast no máximo |
|
Espelhamento Porto |
Espelhamento bidirecional dos dados baseado na porta |
|
QoS |
Algoritmo Agendamento Fila (SP, WRR, SP WRR) Rating baseado em fluxo Limiting, redirecionamento baseado em fluxo Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta Mapeamento de prioridade 802.1p/ DSCP, Diff-Servv QoS, Priority Mark/ Remark |
|
LCA |
Distribuição ACL baseada na porta e VLAN L2-L4 packet spinning function, combinando a primeira mensagem de 80 bytes e fornece definições ACL com base no endereço MAC de origem, tipo MAC de destino, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc. |
|
Segurança |
Autenticidade IEEE802.1X baseada em porta SSL garante a transmissão dos dados Função obrigatória do quadrilátero de portas do MAC VLAN do IP Porto isolamento, mensagem ARP velocidade limite função |
