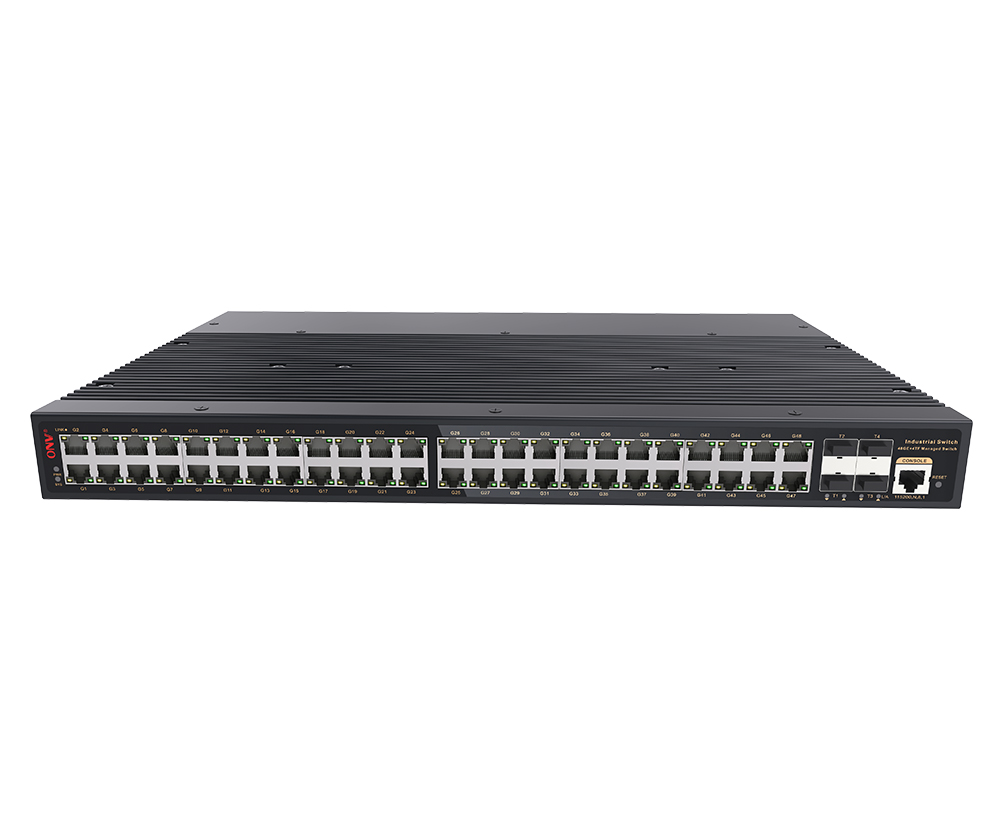

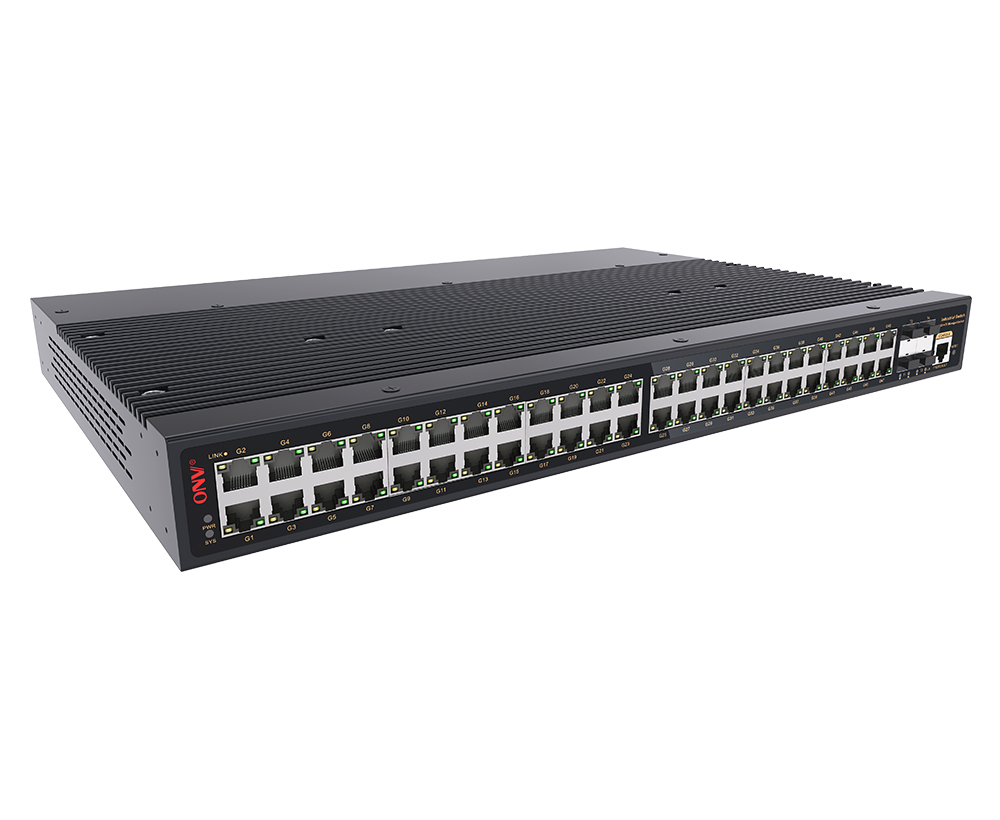

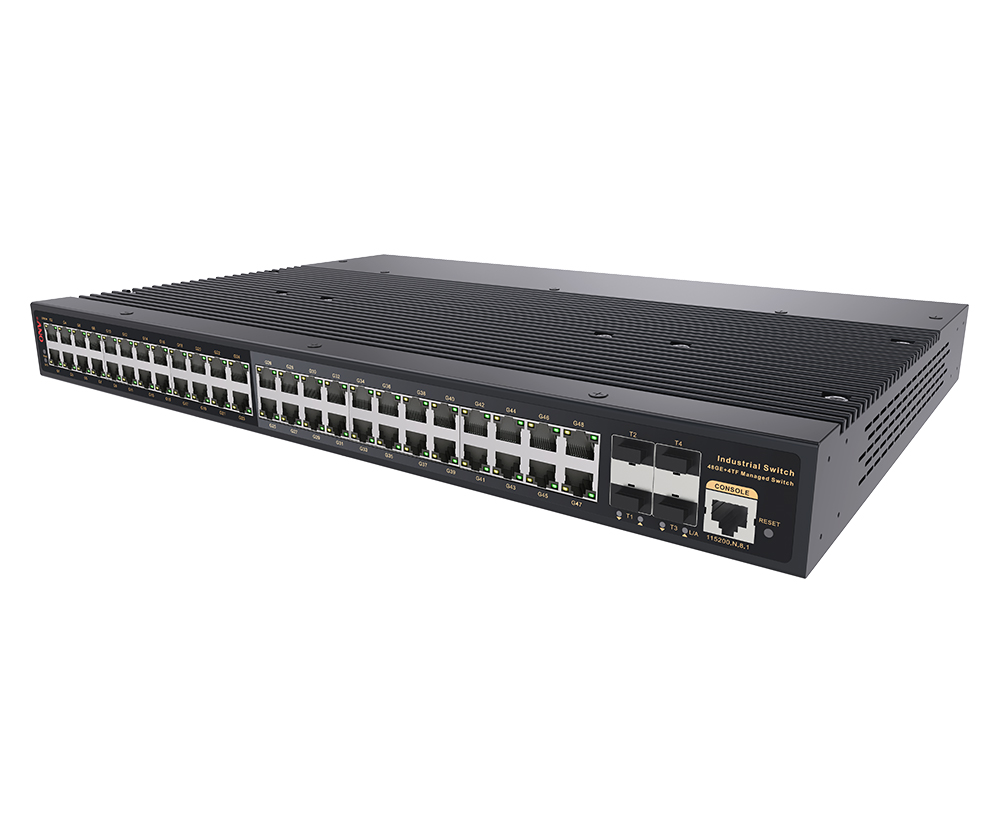

Modelo

ONV-IPS36048FM

Características Interface

Porto Fixo

Porto do console 1 * (115200,N,8,1)

2 * AC100-240V poder entrada portas

Desligue o porto do interruptor do alarme (FALHA)

4*1/10G uplink SFP fibra portas (dados)

48*10/100/1000Base-T RJ45 portos (dados)

2 * DC12-48V power input ports (suporte a proteção anti-reversa)

Porta Ethernet

O porto 1-48 pode apoiar 10/100/1000Base-T(X) auto-detecção, completamente/meio-frente e verso MDI/ MDI-X auto-adaptação

Transmissão par trançado

10BASE-T: Cat3,4,5 UTP(≤ 100 metros)

100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros)

1000BASE-T:Gato5EOuMais tarde UTP(≤ 100 metros)

Porto fibra óptica

1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC)

Expansão Porto Fibra Óptica

Turbo overclocking 2.5G expansão módulo óptico e anel rede

Cabo óptico/distância

Multi-modo: 850nm/ 0-550m, 850nm/ 0-300m(10G), Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km

Parâmetro do chip

Tipo Gerenciamento Rede

L2

Protocolo Rede

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x

Modo Encaminhamento

Armazenar e encaminhar (velocidade total do fio)

Capacidade do interruptor

176Gbps (sem bloqueio)

Encaminhamento Taxa @ 64byte

131Mpps

CPU(Hz)

500M

DRAM

4G

FLASH

256M

MAC

32K

Memória Buffer

32M

JumboFRamé

9,6 K

LED Indicador

Alimentação: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link/ Act (amarelo), Porta de fibra: L/A (verde)

Redefinir interruptor

Sim

Alimentação

Tensão total do PWR / Input

60W- (AC100-240V)

Consumo Energia

Aguardem<30WPor exemplo,Carga completa<50W

Interface entrada energia

Fonte de alimentação embutida, CA 100 ~ 240V 50-60Hz, 0.65A

Porto entrada energia

Porta do interruptor do alarme, 2 * portas de entrada AC, 2 * DC12-48V portas

Design de porta de alimentação dupla entrada: prioridade de alimentação CA para suportar proteção de conexão anti-reversa e muda automaticamente para conexão DC quando a energia falha.

Parâmetro físico

Operação TPEM/Umidade

-40#+80°CPor exemplo,5%#90% RHNão condensação

Armazenamento TPEM/Umidade

-40#+85 °CPor exemplo,5%#RH 95%Não condensação

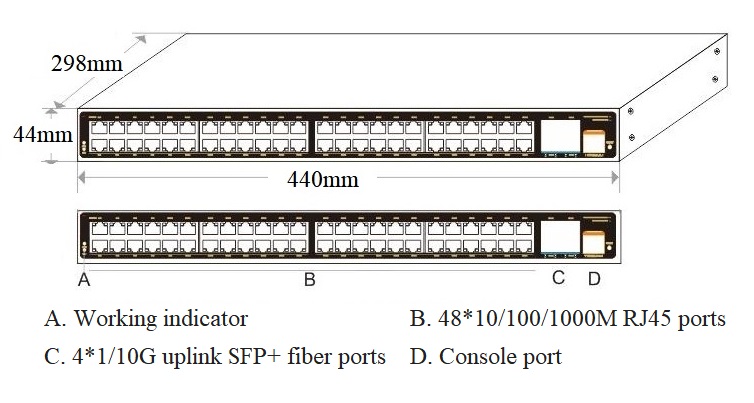

Dimensão(L * A * A)

440 *298* 44Mm

Peso líquido/bruto

4,3Quilograma/5.1Quilograma

Instalação

Desktop, 1U/19 "armário

Certificação & garantia

Proteção contra raios

Proteção nível: IP40

Proteção contra raios: 6KV 8/20us

IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz)

FCC Parte 15/CISPR22(EN55022): Classe B

IEC61000-6-2 (Padrão Industrial Comum)

IEC61000-4-9 (campo magnético pulsado): 1000A/m

IEC61000-4-10 (oscilação amortecida): 30A/m, 1MHz

IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV

IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV Cabo de dados: ± 2kV

IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s

IEC61000-4-2(ESD): ± 8kV contato descarga, ± 15kV ar descarga

IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz)

IEC61000-4-8 (campo magnético da frequência do poder):100A/m,1000A/m,1 a 3s

IEC61000-4-5(Surge): Cabo de alimentação: CM ± 4kV/DM ± 2kV, cabo de dados: ± 4kV

MMecânicoPRobes

IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque)

Certificação

O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS

Garantia

5 anos, manutenção vitalícia.

Recurso Gerenciamento Rede

Interface

Configuração proteção temperatura porto

Nenhuma conexão porta sono automático

Controle do fluxo IEEE 802.3x (Full duplex)

Porto verde Ethernet Configuração de economia de energia

Transmita controle contra tempestades baseado na velocidade do porto

SFP porta óptica DDMI diagnóstico digital em tempo real

Limite a taxa de tráfego de pacotes nas portas de entrada e saída, a mini granularidade é 64Kbps

L3 Característica

Protocolo ARP, max 1024 entradas

Roteamento estático/roteamento padrão, max 128 entradas

Função de gerenciamento de rede L2, gerenciamento de pilha dupla IPV4/IPV6

O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN

VLAN

VLAN baseado no MAC, VLAN baseado no protocolo

Configuração da porta do protocolo Access, Trunk, Hybrid e GVRP VLAN

(4K) VLAN baseado na porta, IEEE802.1q, Voz VLAN, configuração QinQ

Agregação portuária

Agregação estática, agregação dinâmica LACP

Máximo 26Grupos de agregação, por grupo suportam até 8 portas

Spanning Tree

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

Protocolo Rede Anel Industrial

G.8032 (ERPS), tempo de recuperação menos de 20ms, 250 Ring no máximo, 250 dispositivos máximos pelo anel.

Multicast

MLD Snooping, Multicast VLAN, logout rápido, IGMP Snooping v1/v2/v3, máximo 1024 grupos multicast

Espelhamento Porto

Espelhamento bidirecional dos dados baseado na porta

QoS

Limitação da taxa baseada em fluxo, redirecionamento baseado em fluxo

Algoritmo de agendamento (SP, WRR, SP WRR)

Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta

Mapeamento prioritário 802.1p/DSCP, Diff-Serv QoS, Marca/observação prioritária

LCA

Distribuição ACL baseada na porta e VLAN

L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.

Segurança

Proteção do endereço IP fonte

Função detecção intrusão ARP

Função limitante taxa mensagem ARP

Porta transmissão mensagem supressão

Certificação AAA & RADIUS & TACACS

SSL garante a transmissão dos dados

Anti-DoS ataque, endereço MAC buraco negro

Limite o número de endereços MAC aprendidos

Isolamento do porto, mecanismo alternativo dos dados do anfitrião

Função obrigatória quádrupla da porta IP MAC VLAN

Gerenciamento hierárquico do usuário e proteção por senha

SSH 2.0 fornece um canal criptografado seguro para login do usuário

Autenticação IEEE802.1X/autenticação centralizada do endereço MAC

DHCP

Servidor DHCP, Cliente DHCP, Relé DHCP, Snooping DHCP

Gestão

Registo do trabalho do sistema, backup duplo do sistema

Relógio NTP, CPU em tempo real utilização status check

Restauração com um clique, Link camada descoberta protocolo LLDP

FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão

SNMP V1/V2/V3, detecção Ping, gerenciamento de rede Web (https)

Console/AUX Modem/Telnet/SSH2.0 CLI linha comando configuração

Detecção do status do comprimento do cabo, operação móvel do APP e manutenção

ONV-NMS Rede gestão gestão plataforma cluster (nuvem PC)

Sistema

Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior

TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
