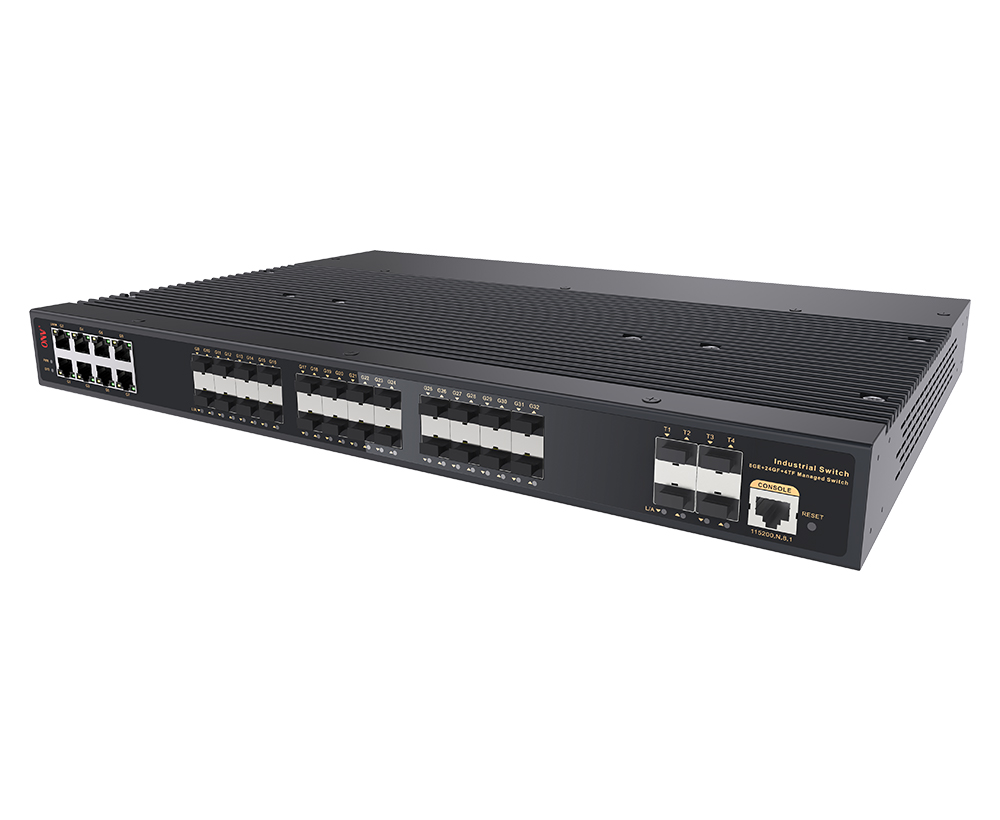

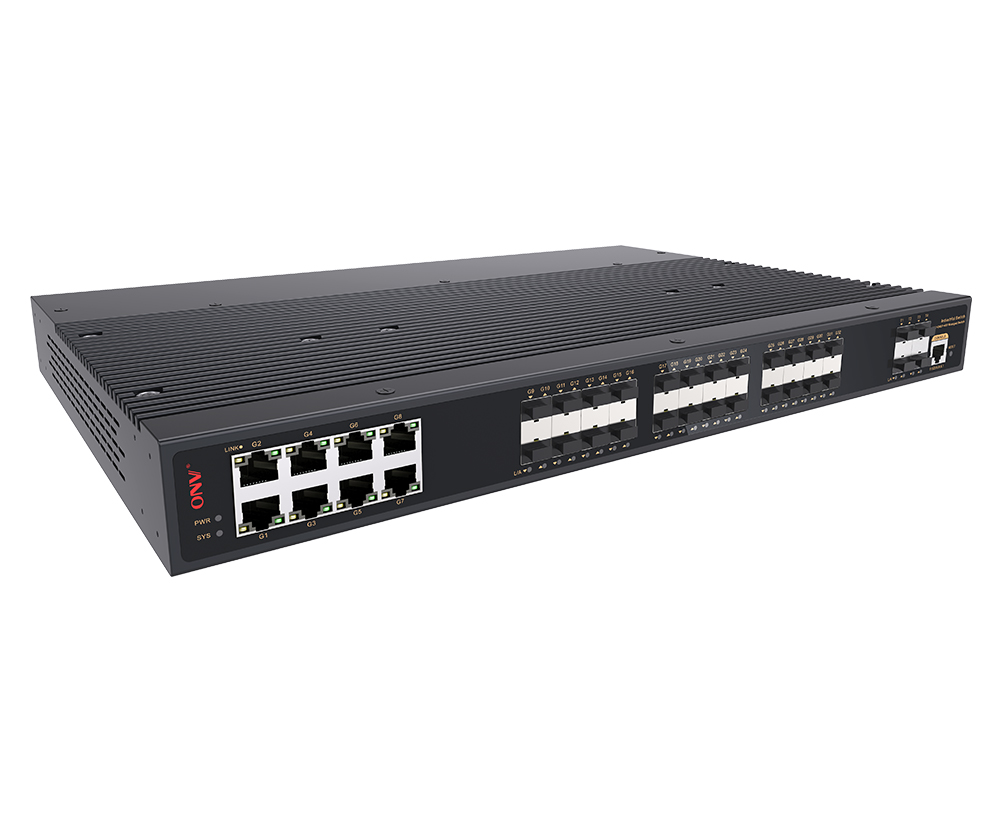

10G uplink 36 portas L3 gerenciado industrial Ethernet switch

Modelo： ONV-IPS38368FM

L3 gerenciado industrial Ethernet switch com 8*10/100/1000M portas RJ45 e 24*100/1000M uplink portas de fibra SFP e 4*1/10G uplink portas de fibra SFP. Possui uma fonte de alimentação dupla redundante embutida, suporta entrada de terminal de energia CC 2AC e instalação de gabinete 1U/19 ".

Quero fazer um inquérito para

Síntese
Especificação técnica

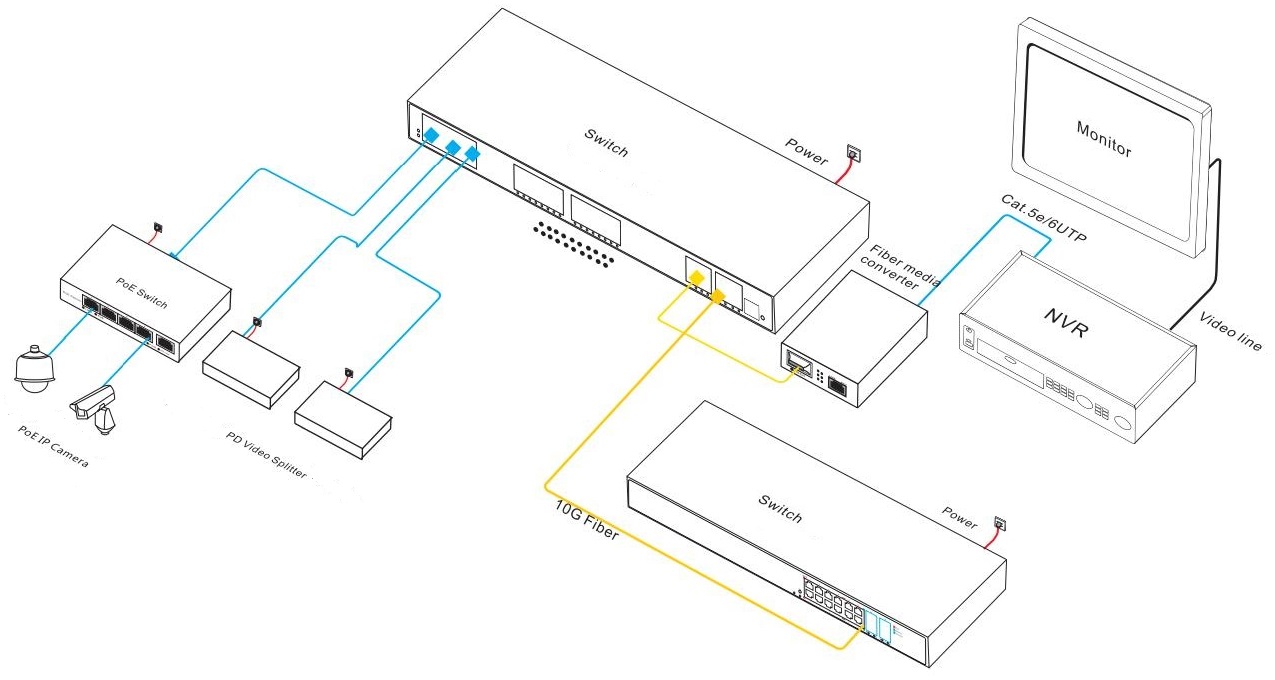

Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

OONV-IPS38368FMÉ um uplink 10GGerenciado industrial EThernetFibraInterruptor desenvolvido independentemente pela ONV. Tem 8*10/100/1000Base-TAdaptávelRJ45 portos e 24*100/1000MUplinkSFP fibra portas e 4*1/10GUplinkSFP + fibra portas. Cada porto pode apoiar a transmissão da fio-velocidade.

O ONV-IPS38368FMTem funções de gerenciamento de rede L3, suporta gerenciamento IPV4/IPV6, roteamento dinâmico e encaminhamento completo de velocidade de linha, mecanismo completo de proteção de segurança, estratégia ACL/QoS perfeita e funções VLAN ricas para fácil gerenciamento e manutenção. Suporta vários protocolos de rede de anel redundantes de nível industrial, cada porta pode formar um anel para suportar corrente, estrela, estrela dupla, anel, anel tangente, anel de interseção, anel acoplado e a rede de anel auto-cura dentro de 20ms. Suporta gerenciamento remoto e coopera com a plataforma de gerenciamento de rede ONV-NMS para gerenciamento de cluster para alcançar gerenciamento de rede de ponto cego completo. Cumprindo com o projeto e os materiais do produto industrial, tem a adaptação excelente aos ambientes industriais do local (incluindo a estabilidade mecânica, a adaptação do ambiente do clima, a adaptação eletromagnética do ambiente, etc.). É adequado para cenários industriais, como transporte inteligente, transporte ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde para formar uma rede de comunicação econômica, eficiente, estável e confiável.

CARACTERÍSTICA

O acesso da velocidade do fio do gigabit, uplink 1/10G SFP + fiber port

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base emBPressão.

◇SSuporteA porta Gigabit RJ45 e 1/10G uplink a porta de fibra SFP + para atender aos requisitos de rede de vários cenários.

Segurança

◇Isolamento do porto do apoioEPorto transmitir tempestade supressão.

◇Apoie a função obrigatória flexível quádrupla do porto VLAN do MAC do IP.

◇Suporte a autenticação 802.1X para fornecer funções de autenticação para computadores LAN e controlar o status de autorização das portas controladas de acordo com os resultados da autenticação.

ForteCapacidade do processamento do negócio

◇Suporte ERPS ring network e STP/RSTP/MSTP para eliminar loops de camada 2 e realizar backup de link.

◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Apoio QoS, porto-baseado, 802.1P-baseadoPor exemplo,E DSCP baseado em três modos de prioridade e quatro fila agendamento algoritmos: Equ, SP, WRR, e SP WRR.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilizaçãoPode mostrar o status do dispositivo através do indicador LED de PWRELigação.

◇Fonte de alimentação auto-desenvolvida, fonte de alimentação dupla redundante fornece saída de energia estável a longo prazo.

◇O baixo consumo de energia, nenhum fã, carcaça de aço galvanizado, uma combinação do dissipador de calor da liga de alumínio e a dissipação de calor excelente asseguram a operação estável do interruptor.

Gestão fácil O & M

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇Suporte RMON, log do sistema e estatísticas de tráfego portuário para facilitar a otimização e transformação da rede.

◇Suporta HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia, tornando o gerenciamento mais seguro.

◇Suporta LLDP, tornando mais fácil para o sistema de gerenciamento de rede consultar e determinar o status de comunicação do link.

◇Suporte a gerenciamento de rede Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3) e outros gerenciamento e manutenção diversificados.

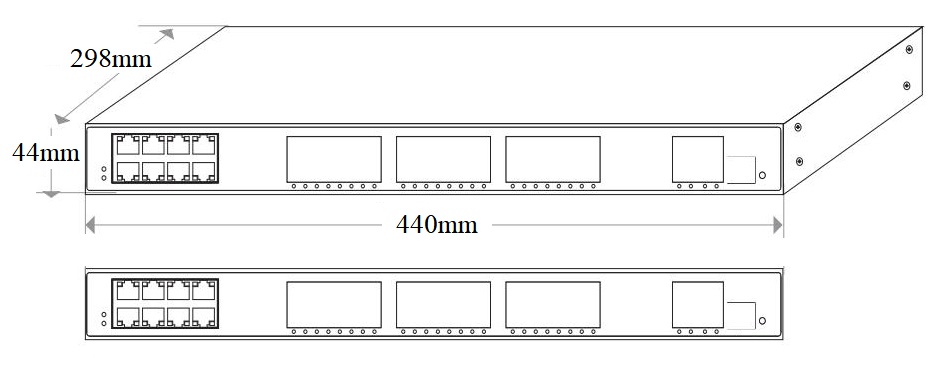

DIMENSÃO

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	Fonte alimentação recomendada
ONV-IPS38368FM	L3 gerenciado industrial Ethernet switch com 810/100/1000M portas RJ45 e 24100/1000M uplink portas de fibra SFP e 4*1/10G uplink portas de fibra SFP. Possui uma fonte de alimentação dupla redundante embutida, suporta entrada de terminal de energia CC 2AC e instalação de gabinete 1U/19 ".	2*60W
Nota:O módulo óptico não está incluído e precisa de ser comprado.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	36 portas 10G uplink gerenciado industrial Ethernet switch	1	CONJUNTO
	Cabo alimentação CA	1	PC
	RJ45-DB9 Cabo adaptador	1	PC
	Kit montagem	1	CONJUNTO
	Guia do usuário	1	PC
	Cartão Garantia e Certificado de Conformidade	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
Módulo Óptica 1.25G	2630-G	Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2613-R-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	2612-T-G-SC	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC
	RG-2613-SC	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging.	PC
Módulo 10G Optica	6630-G	Módulo óptico industrial SFP +, fibra dupla 850nm do multi-modo 10G, distância de transmissão: 300m, relação do LC. Suporta função DDM e hot plugging.	PC
	7832-G	Módulo ótico industrial de SFP +, fibra dupla 1310nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	7832-33-G	Módulo ótico industrial de SFP +, fibra TX1330nm/ RX1270nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC
	7832-27-G	Módulo ótico industrial de SFP +, fibra TX1270nm/ RX13300nm do único-modo 10G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging.	PC

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS38368FM
Características Interface
Porto Fixo	Porto do console 1 * (115200,N,8,1) 2 * AC100-240V poder entrada portas Desligue o porto do interruptor do alarme (FALHA) 41/10G uplink SFP fibra portas (dados) 810/100/1000Base-T RJ45 portos (dados) 24100/1000Base-X SFP fibra portas (dados) 2 DC12-48V power input ports (suporte a proteção anti-reversa)
Porta Ethernet	O porto 1-8 pode apoiar 10/100/1000Base-T auto-detecção, completamente/half duplex MDI/MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP(≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T:Gato5EOuMais tarde UTP(≤ 100 metros)
Porto fibra óptica	1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC)
Expansão Porto Fibra Óptica	Turbo overclocking 2.5G expansão módulo óptico e anel rede
Cabo óptico/distância	Multi-modo: 850nm/ 0-550m, 850nm/ 0-300m(10G), Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km
Parâmetro do chip
Tipo Gerenciamento Rede	L3
Protocolo Rede	IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	176Gbps (sem bloqueio)
Encaminhamento Taxa @ 64byte	107,14 Mpps
CPU(Hz)	500M
DRAM	2G
FLASH	128M
MAC	32K
Memória Buffer	32M
Quadro Jumbo	9,6 K
Indicador LED	Alimentação: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link/Act (amarelo), Porta de fibra: L/A (verde)
Redefinir interruptor	Sim
Alimentação
Tensão total do PWR/ Input	60W (AC100-240V)
Consumo Energia	Standby<35W, carga completa <50W
Alimentação	Fonte de alimentação embutida, CA 100 ~ 240V 50-60Hz, 0.65A
Porto entrada energia	Porta do interruptor do alarme, 2 * portas de entrada AC, 2 * DC12-48V portas Design de porta de alimentação dupla entrada: prioridade de alimentação CA para suportar proteção de conexão anti-reversa e muda automaticamente para conexão DC quando a energia falha.
Parâmetro físico
Operação Temp/Umidade	-40 °C ~ + 80 °C, 5% ~ 90% RH Sem condensação
Temp/umidade do armazenamento	-40 °C ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão (L * W * H)	44029844 milímetros
Peso líquido/bruto	3,95 kg/4,75 kg
Instalação	Desktop, 1U/19 "armário
Certificação & garantia
Proteção contra raios	Proteção nível: IP40 Proteção contra raios: 6KV 8/20us IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22(EN55022): Classe B IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV Cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2(ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder):100A/m,1000A/m,1-3s IEC61000-4-5(Surge): Cabo de alimentação: CM ± 4kV/DM ± 2kV, cabo de dados: ± 4kV
MMecânicoPRobes	IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque)
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS
Garantia	5 anos, manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Configuração proteção temperatura porto Nenhuma conexão porta sono automático Controle do fluxo IEEE 802.3x (Full duplex) Porto verde Ethernet Configuração de economia de energia Transmita controle contra tempestades baseado na velocidade do porto SFP porta óptica DDMI diagnóstico digital em tempo real Limite a taxa de tráfego de pacotes nas portas de entrada e saída, a mini granularidade é 64Kbps.
L3 Característica	Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6 IPV4/IPV6 VLANIF portas cada um suporta até 128 Rota IPV4/IPV6 estática/rota padrão, entradas máximas 128 Encaminhamento igual do custo IPV4, grupo 255 máximo do IPV4/IPV6 VRRP Protocolo NG, max 1000 entradas, protocolo ARP, max 1000 entradas Função de gerenciamento de rede L3, gerenciamento de pilha dupla IPV4/IPV6 Roteamento dinâmico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas do roteamento Roteamento dinâmico IPV6 OSPFv3, BGP , RIPng, gestão IPV6, 1000 entradas do roteamento O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN
VLAN	Voz VLAN, configuração QinQ, IEEE 802.1q VLAN baseado no MAC, VLAN baseado no protocolo 4K VLAN baseado na porta, configuração de porta de acesso, tronco, híbrido.
Agregação portuária	Agregação dinâmica LACP, Agregação estática, Max 18 grupos de agregação e 8 portas por grupo.
Spanning Tree	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Protocolo Rede Anel Industrial	G.8032 (ERPS), tempo de recuperação menos de 20ms, 250 Ring no máximo, 250 dispositivos máximos pelo anel.
Multicast	MLD Snooping, Multicast VLAN, logout rápido, IGMP Snooping v1/v2/v3, máximo 1024 grupos multicast
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Limitação da taxa baseada em fluxo, redirecionamento baseado em fluxo Algoritmo de agendamento (SP, WRR, SP WRR) Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta Mapeamento prioritário 802.1p/DSCP, Diff-Serv QoS, Marca/observação prioritária
LCA	Distribuição ACL baseada na porta e VLAN L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.
Segurança	Proteção do endereço IP fonte Função detecção intrusão ARP Função limitante taxa mensagem ARP Porta transmissão mensagem supressão Certificação AAA & RADIUS & TACACS SSL garante a transmissão dos dados Anti-DoS ataque, endereço MAC buraco negro Limite o número de endereços MAC aprendidos Isolamento do porto, mecanismo alternativo dos dados do anfitrião Função obrigatória quádrupla da porta IP MAC VLAN Gerenciamento hierárquico do usuário e proteção por senha SSH 2.0 fornece um canal criptografado seguro para login do usuário Autenticação IEEE802.1X/autenticação centralizada do endereço MAC
DHCP	Servidor DHCP, Cliente DHCP, Relé DHCP, Snooping DHCP
Gestão	Registo do trabalho do sistema, backup duplo do sistema Relógio NTP, CPU em tempo real utilização status check Restauração com um clique, Link camada descoberta protocolo LLDP FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão SNMP V1/V2/V3, detecção Ping, gerenciamento de rede Web (https) Console/AUX Modem/Telnet/SSH2.0 CLI linha comando configuração Detecção do status do comprimento do cabo, operação móvel do APP e manutenção ONV-NMS Rede gestão gestão plataforma cluster (nuvem PC)
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
