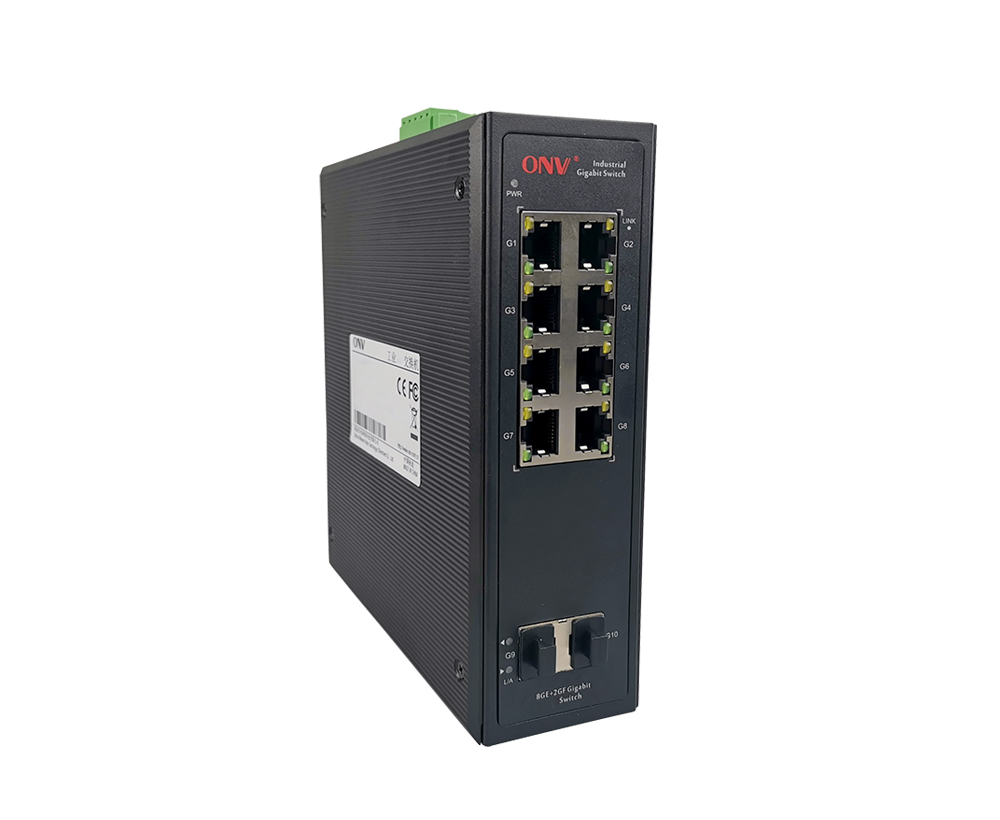

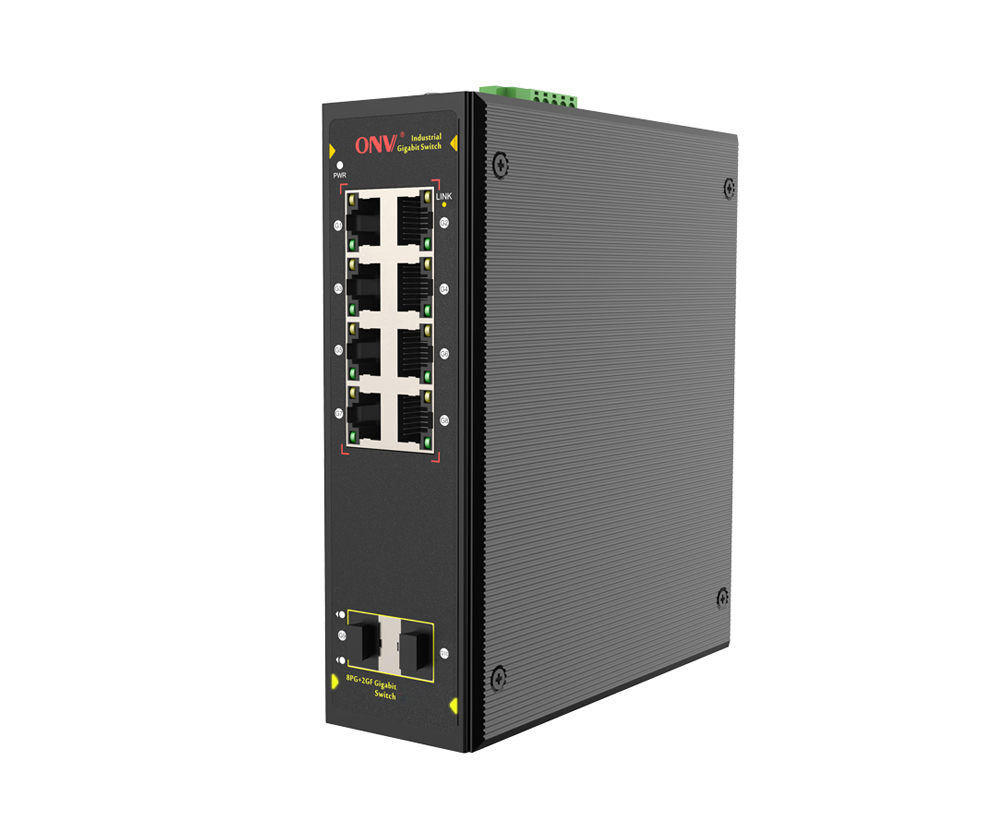

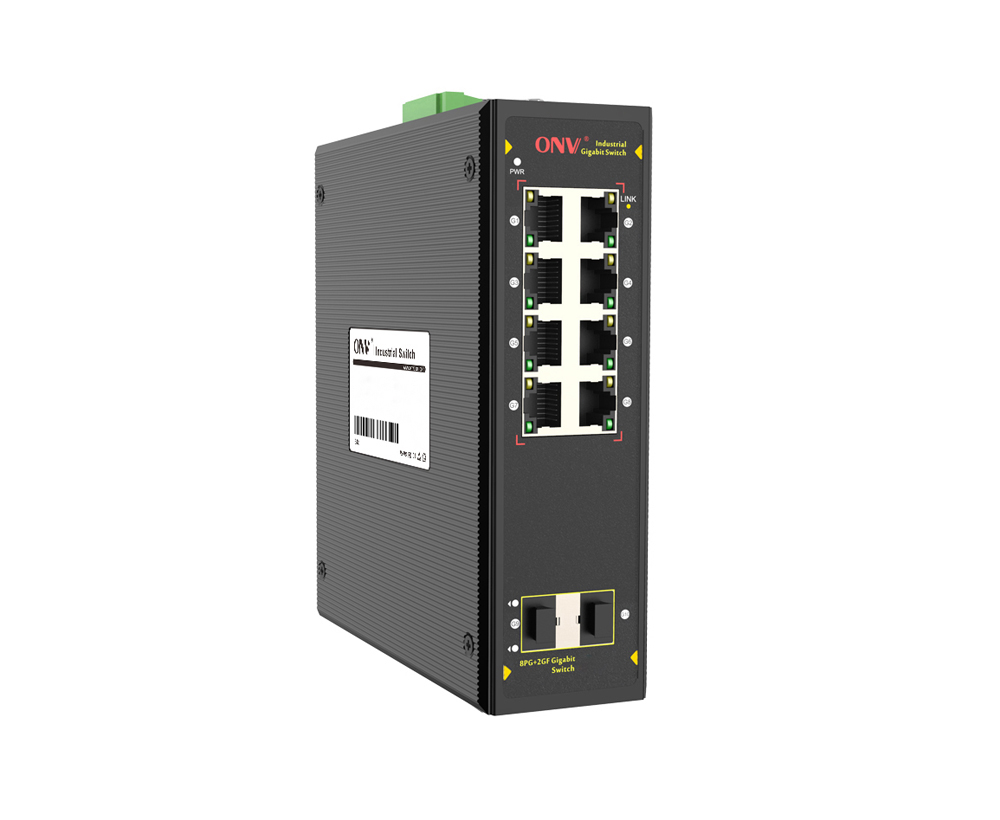

O ONV-IPS33108F é um switch de fibra Ethernet industrial gigabit desenvolvido independentemente pela ONV. Ele é projetado para atender a campos e sistemas industriais e pode operar de forma estável por um longo tempo em ambientes agressivos. Tem 8* 10/100/1000M adaptáveis portas RJ45 e 2*1000M uplink portas de fibra SFP. Cada porto pode apoiar a linha-taxa completa que envia.

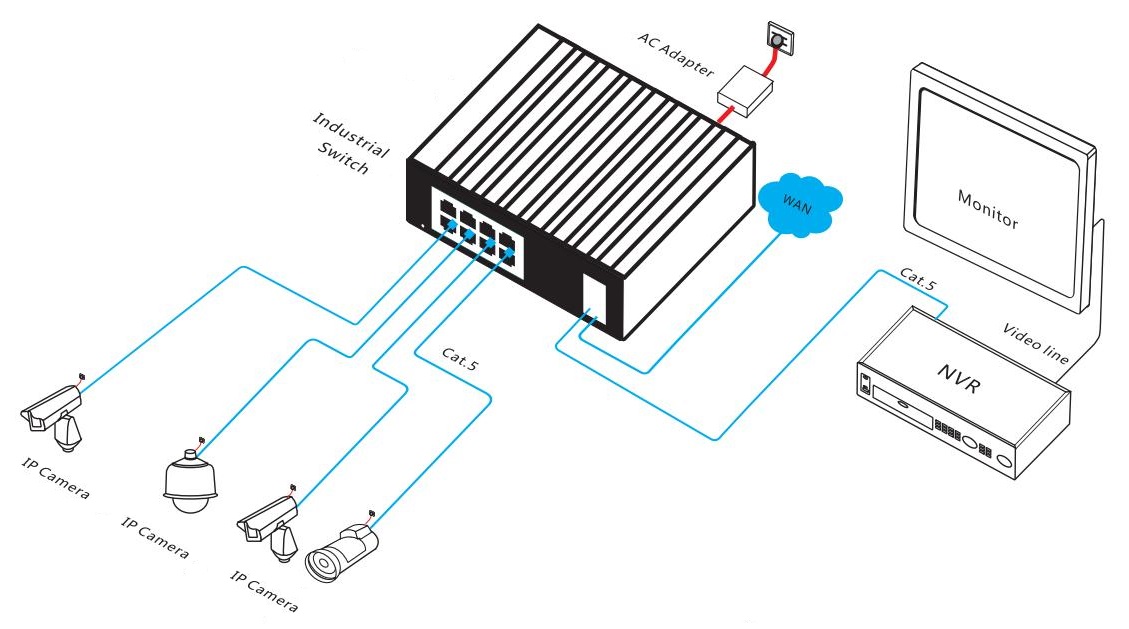

OONV-IPS33108FTem a adaptação industrial excelente do ambiente do campo (incluindo a estabilidade mecânica, a adaptação do clima, a adaptação eletromagnética do ambiente, etc.). É adequado para cenas industriais, como transporte inteligente, trânsito ferroviário, energia elétrica, mineração, metalurgia e construção de energia verde para formar uma rede de comunicação econômica e estável. Modelo não gerenciado, plug and play, sem configuração, fácil de usar.
CARACTERÍSTICA
Acesso de velocidade de linha gigabit, uplink a porta SFP
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBPressão.
◇ApoioPorta Gigabit RJ45 e porta de fibra SFP para atender aos requisitos de rede de vários cenários.
SMesaANdREliable
◇CCC,CE, FCC, RoHS.
◇O painel amigável pode mostrar o status do dispositivo através do indicador LED de PWRELigação.
◇Baixo consumo de energiaNãoFã, escudo de alumínioEExcelente dissipação de calor para garantir o funcionamento estável do interruptor.

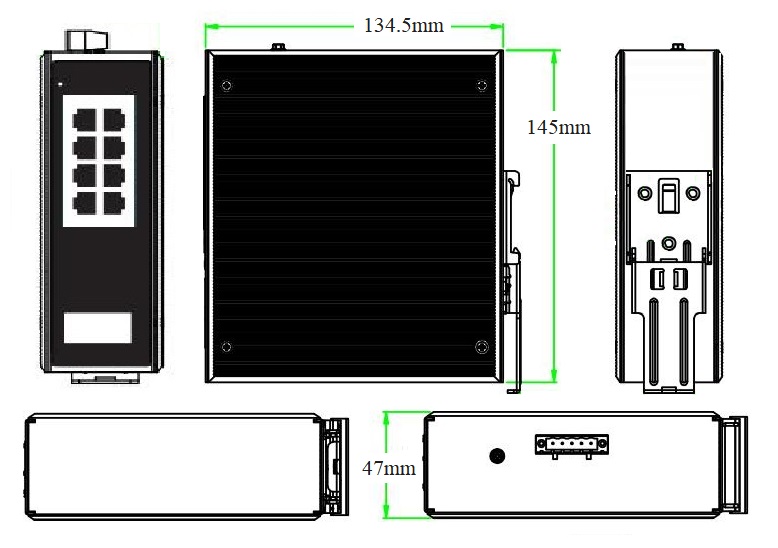

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS33108F |
Interruptor de fibra Ethernet industrial não gerenciado com 8*10/100/100M portas RJ45 e 2*1000M uplink fibra SFPPortoS. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
24V/24W |
|
Nota:A fonte de alimentação e o módulo óptico não estão incluídos e precisam ser comprados. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Switch Ethernet industrial gigabit de 10 portas |
1 |
CONJUNTO |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25G ÓpticaMódulo
|
2630-G |
Módulo óptico industrial SFP, fibra dupla 850nm multimodo 1.25G, distância de transmissão: 550m, interface LC, suporta função DDM e hot plugging. |
PC |
|
2632-G |
Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente. |
PC |
|
|
2612-T-G |
O módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente. |
PC |
|
|
2613-R-G |
O módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, apoia a função do DDM e a obstrução quente. |
PC |
|
|
2612-T-G-SC |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC, apoia a função do DDM e a obstrução quente. |
PC |
|
|
RG-2613-SC |
O módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC, apoia a função do DDM e a obstrução quente. |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
Alimentação industrial trilho DIN 24W |
GWS-DP24-24 |
DIN Rail 24W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60H 0.35A Saída Tensão: DC24V, 1.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
|
Modelo |
ONV-IPS33108F |
|
Características Interface |
|
|
FixoPorto |
8*10/100/1000Base-T RJ45 portos (dados) 2 * 1000Base-X uplink SFP fibra portas (dados) 2 conjuntos V , V-redundante DC power port (5P phoenix terminal) |
|
Porta Ethernet |
Porto 1-8 apoio 10/100/1000Base-T(X) auto-detecção, completamente/meio duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metrosS) 100BASE-TX: Cat5 ou posterior UTP (≤ 100 metrosS) 1000BASE-T: Gato5EOu posterior UTP (≤ 100 metrosS) |
|
Porto fibra óptica |
O porto de fibra ótica do gigabit, defeito não inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Parâmetro do chip |
|
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
20Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
14,88 Mpps |
|
MAC |
8K |
|
Memória Buffer |
4M |
|
Quadro Jumbo |
9,2 K |
|
Indicador LED |
Potência: PWR (verde), Rede: Link, Link/Act (amarelo) |
|
Alimentação |
|
|
Tensão do trabalho |
CC12-48VPor exemplo, 5Pin industrial Phoenix terminal, suporte anti-reverso proteção-A. |
|
Consumo Energia |
Aguardem<8WPor exemplo,Carga completa<20W |
|
Alimentação |
Não, opcional24V/24W alimentação industrial |
|
Parâmetro físico |
|
|
Operação TEMP/Umidade |
-40#+80°CPor exemplo,5%#90% RHNão condensação |
|
Armazenamento TEMP/Umidade |
-40#+85 °CPor exemplo,5%#RH 95%Não condensação |
|
Dimensão (L * W * H) |
145*134,5*47 milímetros |
|
Peso líquido/bruto |
0,9Quilograma/1.1Quilograma |
|

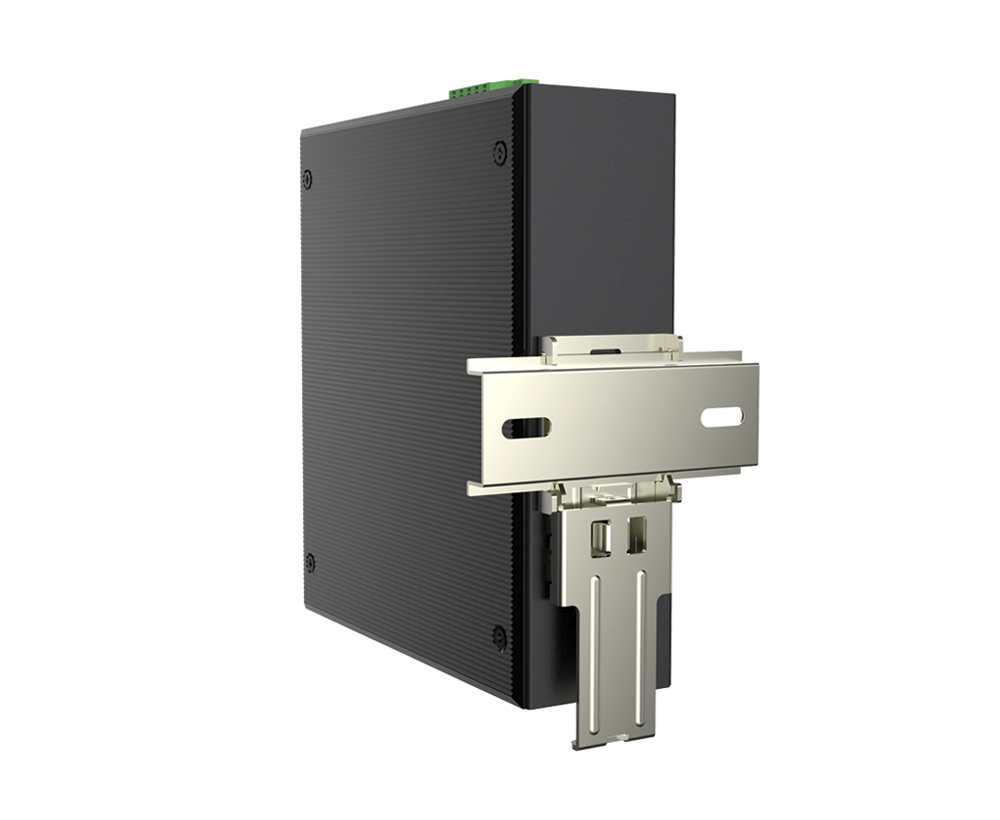

Instalação |
Desktop, trilho 35mm DIN |
