Modelo

ONV-IPS33024M

Características Interface

Porto Fixo

Desligue o porto do interruptor do alarme (FALHA)

Porto do console 1 * RS232 (115200,N,8,1)

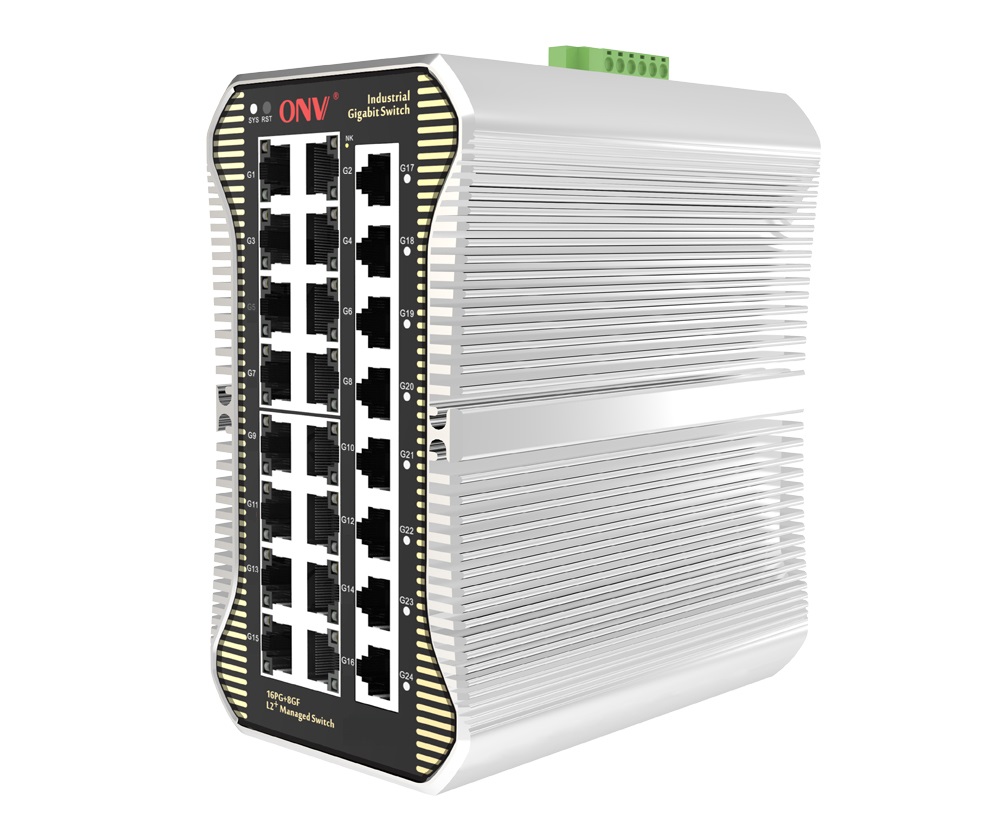

24*10/100/1000Base-T RJ45 portos (dados)

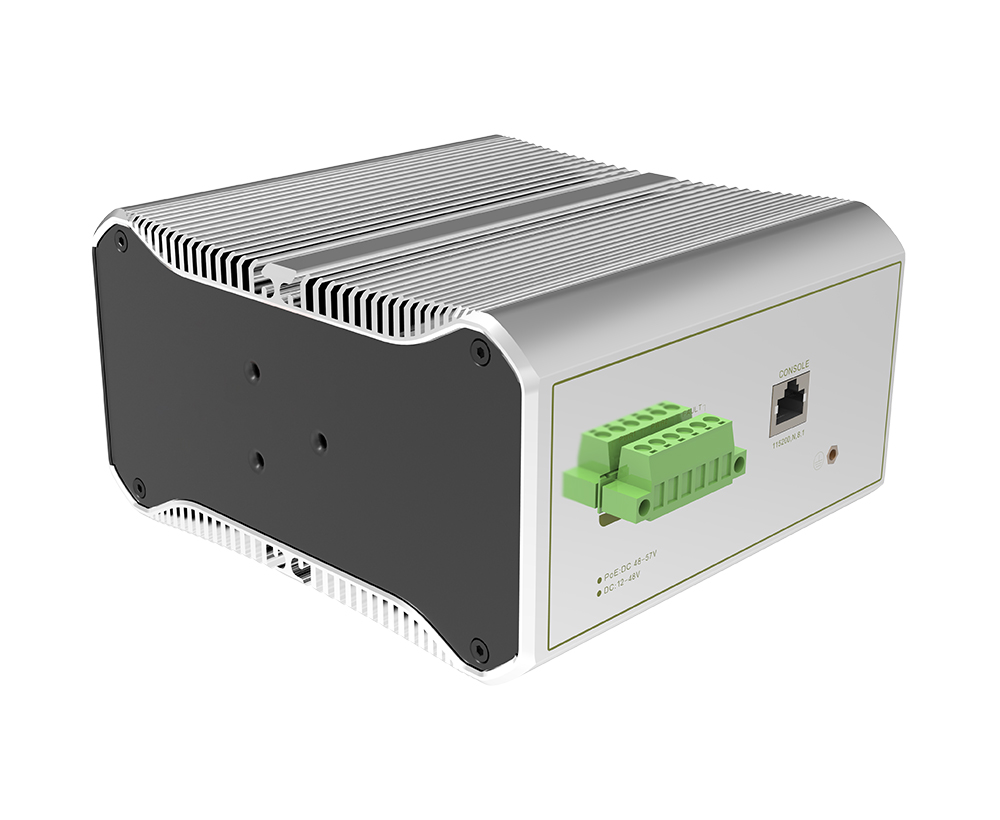

2 conjuntos V , V-redundante porta de alimentação DC (6P Phoenix terminal)

Porta Ethernet

O porto 1-24 pode apoiar 10/100/1000Base-T auto-detecção, completamente/half duplex MDI/ MDI-X auto-adaptação

Transmissão par trançado

10BASE-T: Cat3,4,5 UTP (≤ 100 metros)

100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros)

1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)

Parâmetro do chip

Tipo Gerenciamento Rede

L2

Protocolo Rede

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX , IEEE 802.3ab 1000Base-T, IEEE 802.3x

Modo Encaminhamento

Armazenar e encaminhar (velocidade total do fio)

Capacidade do interruptor

52Gbps (sem bloqueio)

Encaminhamento Taxa @ 64byte

35,71Mpps

MAC

8K

Memória Buffer

8M

JumboFRamé

9,6 K

LED Indicador

Energia:RAP(Verde), Sistema: SYS (Verde), Rede:Ligação (Amarelo)

Redefinir interruptor

Sim. pressione e segure por 10 segundos e solte para restaurar as configurações de fábrica

Alimentação

Consumo Energia

Aguardem<10WPor exemplo,Carga completa<30W

Interface entrada energia

CC12 a 48VPor exemplo,6P terminal Phoenix industrial, suporte proteção anti-reversa-A.

Alimentação

Não, opcional24V/36WOu 24V/60WAlimentação elétrica industrial

Parâmetro físico

Operação Temp/Umidade

-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação

Temp/umidade do armazenamento

-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação

Dimensão(L * A * A)

166 150 * * 90 milímetros

Peso líquido/bruto

2.1Quilograma/2.3Quilograma

Instalação

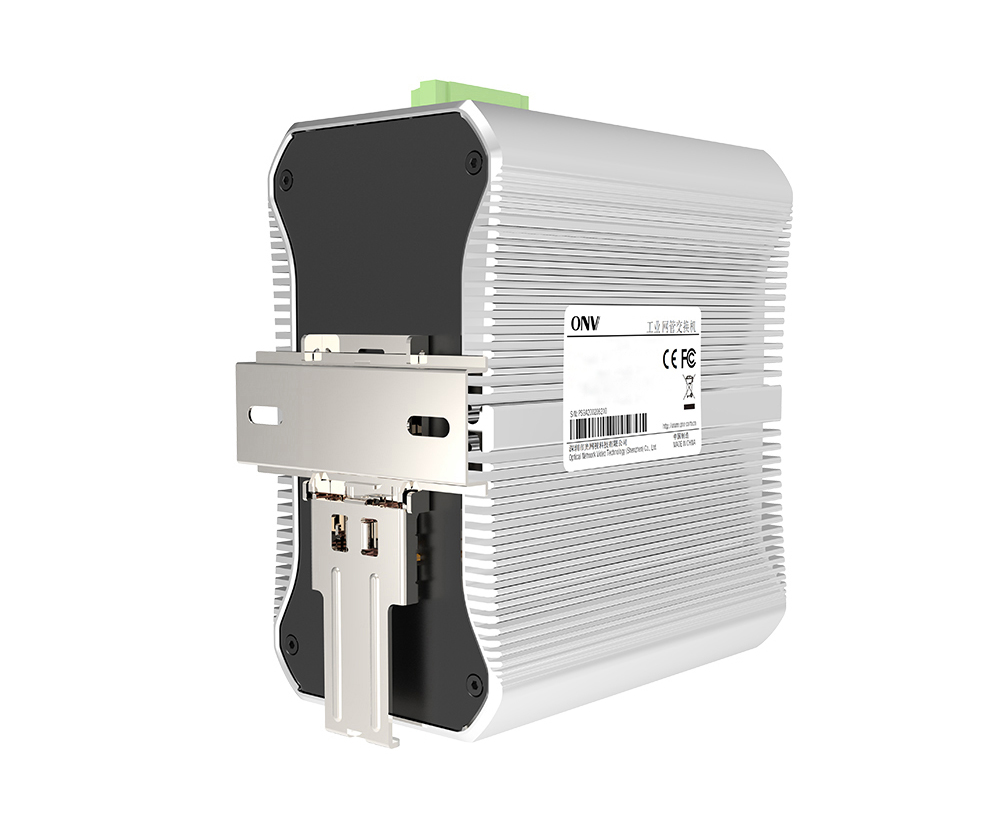

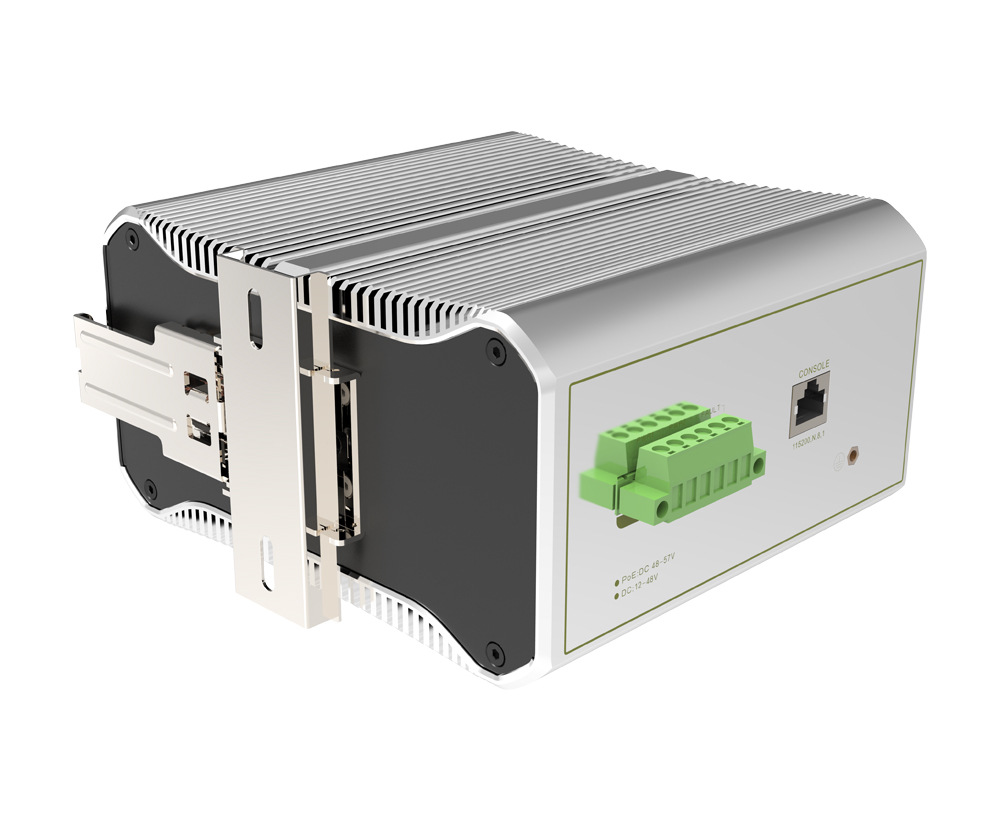

Desktop, trilho 35mm DIN

Certificação & garantia

Proteção contra raios

Proteção nível: IP40

Proteção contra raios: 6KV 8/20us

IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz)

FCC Parte 15/CISPR22 (EN55022): Classe B

IEC61000-6-2 (Padrão Industrial Comum)

IEC61000-4-9 (campo magnético pulsado): 1000A/m

IEC61000-4-10 (oscilação amortecida): 30A/m, 1MHz

IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV

IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV Cabo de dados: ± 2kV

IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s

IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga

IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz)

IEC61000-4-8 (campo magnético da frequência do poder):100A/m, 1000A/m, 1s-3s

IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV

Propriedades mecânicas

IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque)

Certificação

O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS

Garantia

5 anos, manutenção vitalícia.

Recurso Gerenciamento Rede

Interface

Configuração proteção temperatura porta

Controle do fluxo IEEE 802.3x (Full duplex)

Transmitir supressão tempestade com base na taxa portuária

Configuração de poupança de energia Port EEE Green Ethernet

Limite a velocidade do tráfego da mensagem na granularidade de entrada e saída das portas mini é 64Kbps

L3 Característica

Protocolo ARP, max 1024 entradas

Rota estática/rota padrão, max 128 entradas

Função de gerenciamento de rede L2, gerenciamento de pilha dupla IPV4/IPV6

Encaminhamento do roteamento L3, comunicação entre segmentos diferentes da rede e VLAN diferentes

VLAN

Configuração de porta de acesso, tronco, híbrido.

VLAN baseado no MAC, VLAN baseado no protocolo

(4K) VLAN baseado na porta, IEEE802.1q, Voz VLAN, configuração QinQ

Agregação portuária

LACP, agregação estática, grupos de agregação Max 12 e max 8 portas por grupo

Spanning Tree

STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)

Protocolo Rede Anel Industrial

G.8032 (ERPS), tempo de recuperação da rede do anel menos da ms 20, 250 anel no máximo, 250 dispositivos máximos pelo anel.

Multicast

MLD Snooping, Multicast VLAN, logout rápido, IGMP Snooping v1/v2/v3 e 1024 grupos multicast no máximo

Espelhamento Porto

Espelhamento bidirecional dos dados baseado na porta

QoS

Algoritmo Agendamento Fila (SP, WRR, SP WRR)

Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo

Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta

802.1p/ DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação

LCA

Distribuição ACL baseada na porta e VLAN

L2-L4 função de filtragem de pacotes, combinando a primeira mensagem de 80 bytes e fornece definições ACL baseadas no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, faixa de portas TCP/UDP, VLAN, etc.

Segurança

Autenticação IEEE802.1X baseada em porta

SSL garante a transmissão dos dados

Função obrigatória do quadrilátero de portas do MAC VLAN do IP

Porto isolamento, mensagem ARP velocidade limite função

Endereço MAC aprendizagem limite, endereço MAC buraco negro

Anti ataque DoS, Port transmitir mensagem supressão

Gerenciamento hierárquico do usuário e proteção por senha

SSH 2.0 fornece um canal criptografado seguro para login do usuário

Hospedar dados backup mecanismo, ARP intrusão detecção função

IP fonte endereço proteção, AAA & RADIUS & TACACS certificação

DHCP

Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP

Gestão

Gestão rede Web (https)

Link Layer Discovery Protocol(LLDP)

Ver Status Utilização Instantânea do CPU

Relógio NTP, Restauração com um clique, SNMP V1/V2/V3

Verificação do status do cabo, detecção do Ping, registro do trabalho do sistema

ONV-NMS gestão cluster plataforma (LLDP SNMP)

Console/AUX Modem/Telnet/CLI linha comando configuração

FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão

Sistema

Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior

TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
