VISÃO GERAL

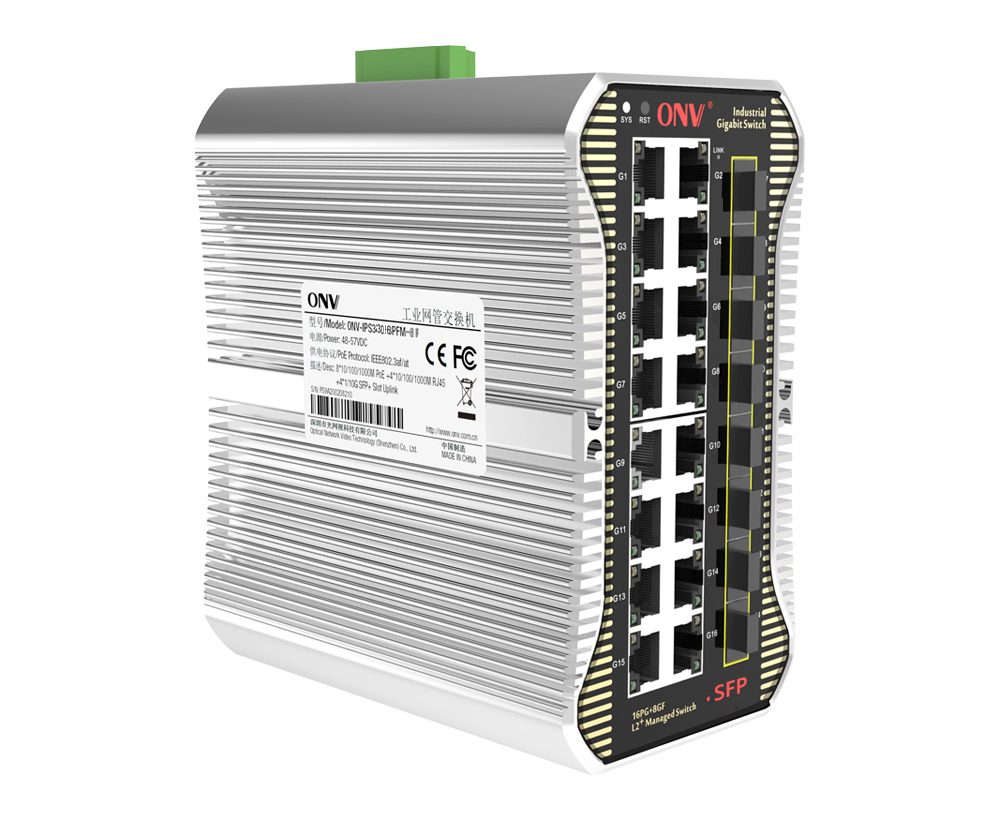

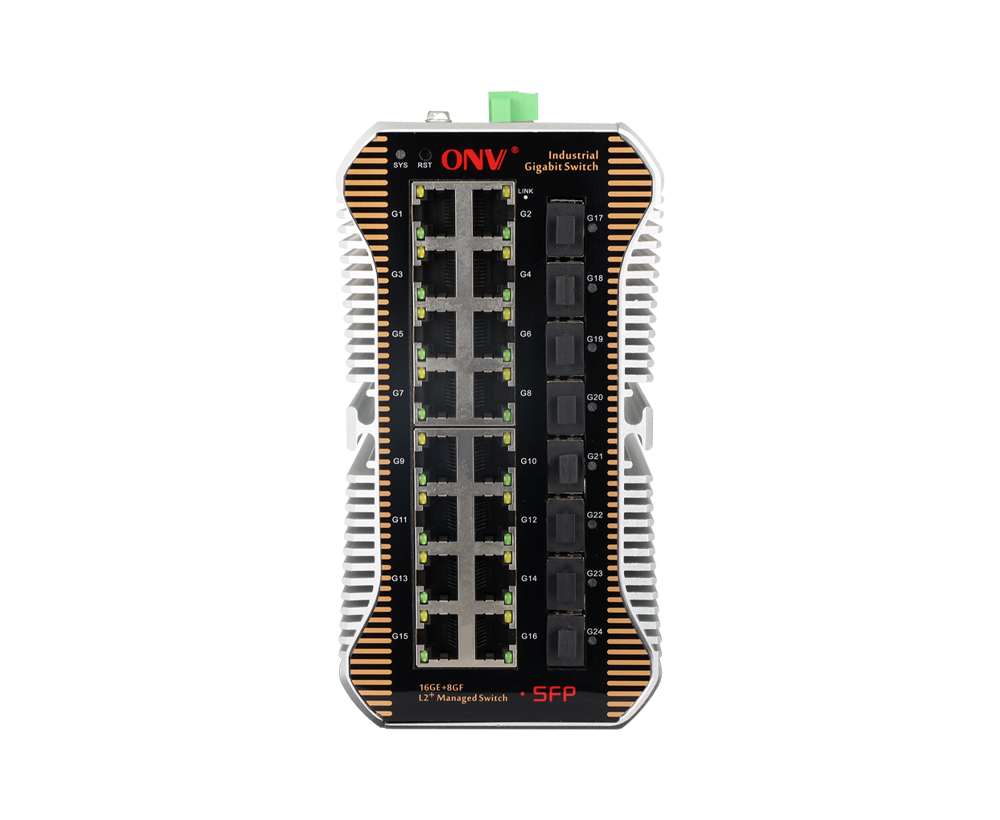

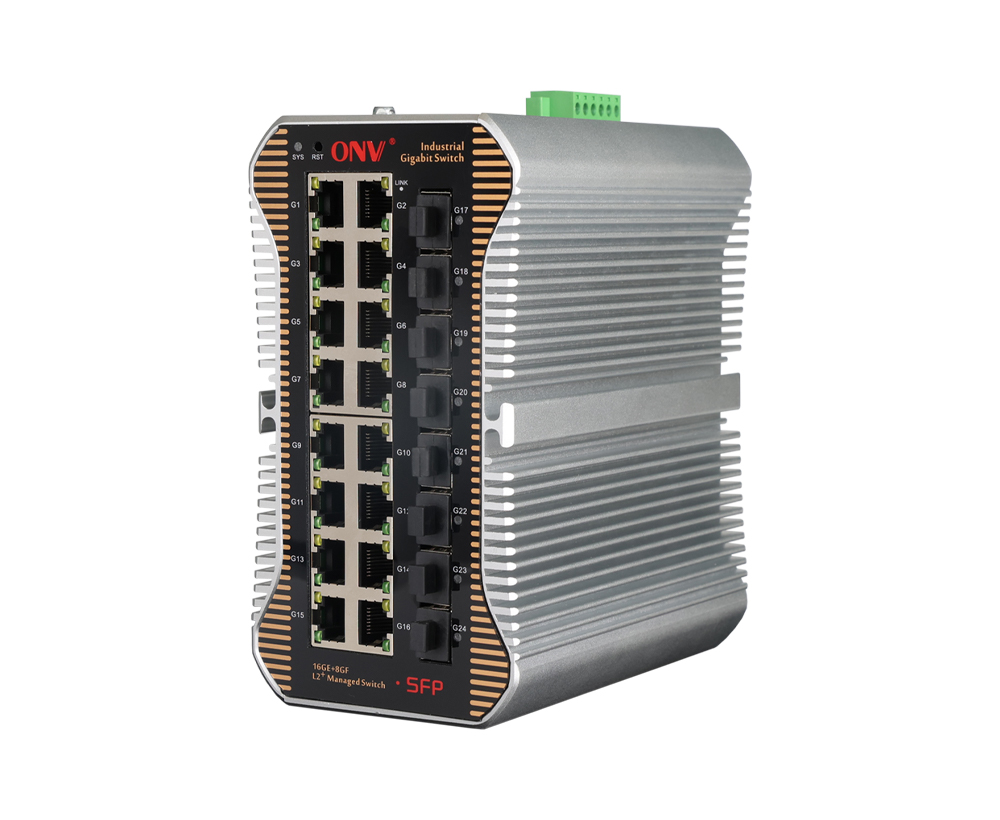

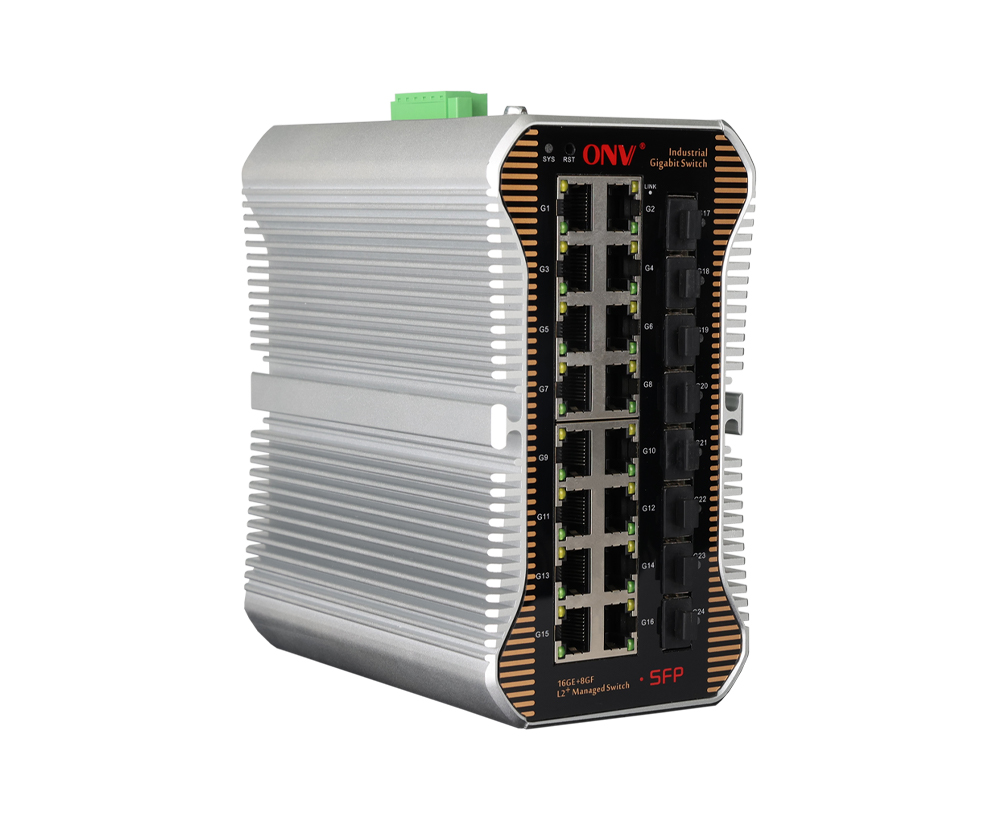

OONV-IPS33024M-8FÉA Gigabit completo L2 + gerenciado industrial EtherNet/Fiber interruptor desenvolvido independentemente pela ONV. Tem 16*10/100/1000Base-T adaptáveis, portas RJ45 e 8*100/1000Base-X uplink, portas SFP fibra-A. Cada porto pode apoiar a transmissão da fio-velocidade.
OONV-IPS33024M-8FTemL2 + Função do gerenciamento de rede, gestão dos apoios IPV4/IPV6, rota estática de encaminhamento, mecanismo completo de proteção da segurança, política ACL/QoS completa e funções ricas de VLAN para a gestão e a manutenção fáceis. Suporta vários protocolos de redundância de rede STP/RSTP/MSTP (<50 ms) e (ITU-T G.8032) ERPS (<20 ms) para melhorar o backup do link e a confiabilidade da rede, e pode restaurar rapidamente as comunicações quando uma rede unidirecional falha. Garanta comunicação ininterrupta para aplicações importantes. De acordo com as necessidades do aplicativo, várias configurações de serviços de aplicativos, como gerenciamento de portas, gerenciamento de endereços de roteamento, controle de fluxo de porta, divisão VLAN, IGMP, política de segurança e outros métodos de gerenciamento de rede são realizadas pela Web, CLI, SNMP, Telnet e outros métodos de gerenciamento de rede. Ele atende às necessidades de vários ambientes de aplicações Ethernet industriais e é adequado para estabelecer redes de comunicação econômicas, eficientes, estáveis e confiáveis em cenários industriais, como transporte inteligente, transporte ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde.
CARACTERÍSTICA
Acesso de gigabit, uplink SFP fiber port
◇Apoie a transmissão de obstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE 802.3x e half-duplex baseado em BPressão.
◇Suporte à porta RJ45 e à combinação de porta de fibra SFP que permite aos usuários criar redes flexíveis para atender às necessidades de vários cenários.
Segurança
◇Porto isolamento e tempestade controle.
◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.
◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.
Capacidade forte do processamento do negócio
◇Suporte ERPS ring network e STP/RSTP/MSTP para eliminar loops de camada 2 e realizar backup de link.
◇Suporte a IEEE 802.1Q VLAN; os usuários podem flexivelmente dividir VLANs de acordo com as necessidades e há suporte a Voice VLAN e à configuração QinQ.
◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.
◇Apoia QoS, porta-baseado, 802.1P-baseado e DSCP-baseado, três modos de prioridade e quatro algoritmos de programação de fila: EQ, SP, WRR e SP WRR.
◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes ao tempo de processamento da regra e forneça políticas flexíveis de controle de acesso à segurança.
◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇ O painel amigável pode mostrar o status do dispositivo através dos indicadores LED PWR, SYS e Link.
◇ Baixo consumo de energia, sem ventilador, revestimento de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.
Gestão fácil O & M
◇Suporta monitoramento de CPU, monitoramento de memória, detecção de ping e detecção do comprimento do cabo.
◇Suporte RMON, log do sistema e estatísticas de tráfego portuário para facilitar a otimização e transformação da rede.
◇ Suporta HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia, tornando o gerenciamento mais seguro.
◇Suporte a LLDP para facilitar o sistema de gerenciamento de rede para consultar e julgar o status de comunicação do link.
◇Suporte ao gerenciamento de rede Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3) e outros gerenciamentos e manutenções diversificados.

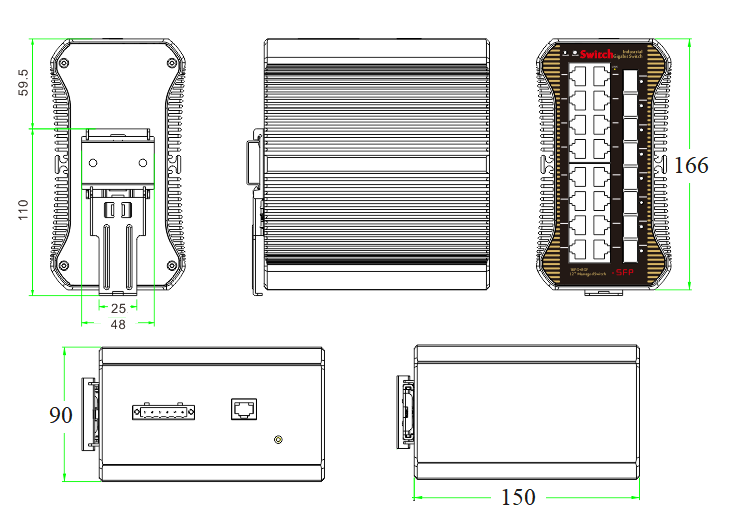

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte de alimentação recomendada |
|
ONV-IPS33024M-8F |
L2 + gerenciado Ethernet industrial de fibra, interruptor com 16*10/100/1000M portas RJ45 e 8*100/1000M portas de uplink de fibra SFP. Pode suportar entrada de alimentação dupla DC e montagem em trilho DIN. |
24V/36W |
|
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Gigabit completo de 24 portas L2 + Interruptor industrial controlado do Ethernet |
1 |
CONJUNTO |
|
|
Linha RJ45-DB9 |
1 |
PC |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia |
1 |
PC |
FORNECIMENTO POWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
36W DIN Rail alimentação industrial |
GWS-DP36-24 |
DIN Rail 36W único conjunto de alimentação de saída Tensão de entrada AC 100 V ~ 240 V 50-60 Hz, 0.56 A Saída Tensão: DC24V, 1.5A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25GOPticalMódulo |
2630-G |
Módulo ótico industrial de SFP, fibra dupla 850 nm do multimodo 1.25G, distância de transmissão: 550 m, relação do LC. Suporta a função DDM e hot plugging. |
PC |
|
2632-G |
Módulo ótico industrial de SFP, fibra dupla 1310 nm do único-modo 1.25G, distância de transmissão: 20 km, relação do LC. Suporta a função DDM e hot plugging. |
PC |
|
|
2612-T-G |
Módulo ótico industrial de SFP, fibra TX1310nm/RX1550nm do único modo 1.25G, distância de transmissão: 20 km, relação do LC. Suporta a função DDM e hot plugging. |
PC |
|
|
2613-R-G |
Módulo ótico industrial de SFP, fibra TX1550nm/RX1310nm do único modo 1.25G, distância de transmissão: 20 km, relação do LC. Suporta a função DDM e hot plugging. |
PC |
|
|
2612-T-SC-G |
Módulo ótico industrial de SFP, fibra TX1310nm/RX1550nm do único modo 1.25G, distância de transmissão: 20 km, relação do SC. Suporta a função DDM e hot plugging. |
PC |
|
|
2613-R-SC-G |
Módulo ótico industrial de SFP, fibra TX1550nm/RX1310nm do único modo 1.25G, distância de transmissão: 20 km, relação do SC. Suporta a função DDM e hot plugging. |
PC |
|
|
EnergiaMódulo |
2633 |
1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45. |
PC |
PRODUTO RELACIONADO
|
Modelo |
Descrição |
|
ONV-IPS33064FM |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS33024M-8F |
|
Características Interface |
|
|
Porto Fixo |
Porto do console 1 * (115200, N,8,1) Desligue o porto do interruptor do alarme (FALHA) 16*10/100/1000Base-T RJ45 portos (dados) 8*100/1000Base-X uplink SFP fibra portas (dados) 2 conjunto de V , V-redundante DC portas de alimentação (6 pinos Phoenix terminal) |
|
Porta Ethernet |
Porto 1-16 apoio 10/100/1000Base-T auto-detecção, completamente/half-duplex MDI/MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
Expansão do Porto SFP |
Turbo overclocking 2.5G expansão módulo óptico e anel rede |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-500m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km |
|
Parâmetro do chip |
|
|
Tipo Gerenciamento Rede |
L2 |
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX , IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
52 Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
35,71 Mpps |
|
MAC |
8K |
|
Memória Buffer |
8M |
|
Quadro Jumbo |
9,6 K |
|
Indicador LED |
Alimentação: PWR (verde), Sistema: SYS (verde), Rede: Link (amarelo), Fibra Porta: L/A (verde) |
|
Redefinir interruptor |
Sim. Pressione e segure por 10 segundos e solte para restaurar as configurações de fábrica |
|
Alimentação |
|
|
Tensão total do PWR / Input |
30W/(DC12-48V) |
|
Consumo Energia |
Aguardem<10WPor exemplo,Carga completa<30W |
|
Tensão funcionamento |
CC12 a 48 V. Por exemplo,6 pin terminal Phoenix industrial, suporte proteção anti-reversa-A. |
|
Alimentação |
Não, opcional 24V/36W Alimentação elétrica industrial |
|
Parâmetro físico |
|
|
Operação TEMP/Umidade |
-40 ~ + 80 °C, 5% ~ 90% RH sem condensação |
|
Armazenamento TEMP/Umidade |
-40 ~ + 85 °C, 5% ~ 95% RH sem condensação |
|
Dimensão (L * W * H) |
166 150 * * 90 milímetros |
|
Peso líquido/bruto |
2.1Quilograma/2.3Quilograma |
|
Instalação |

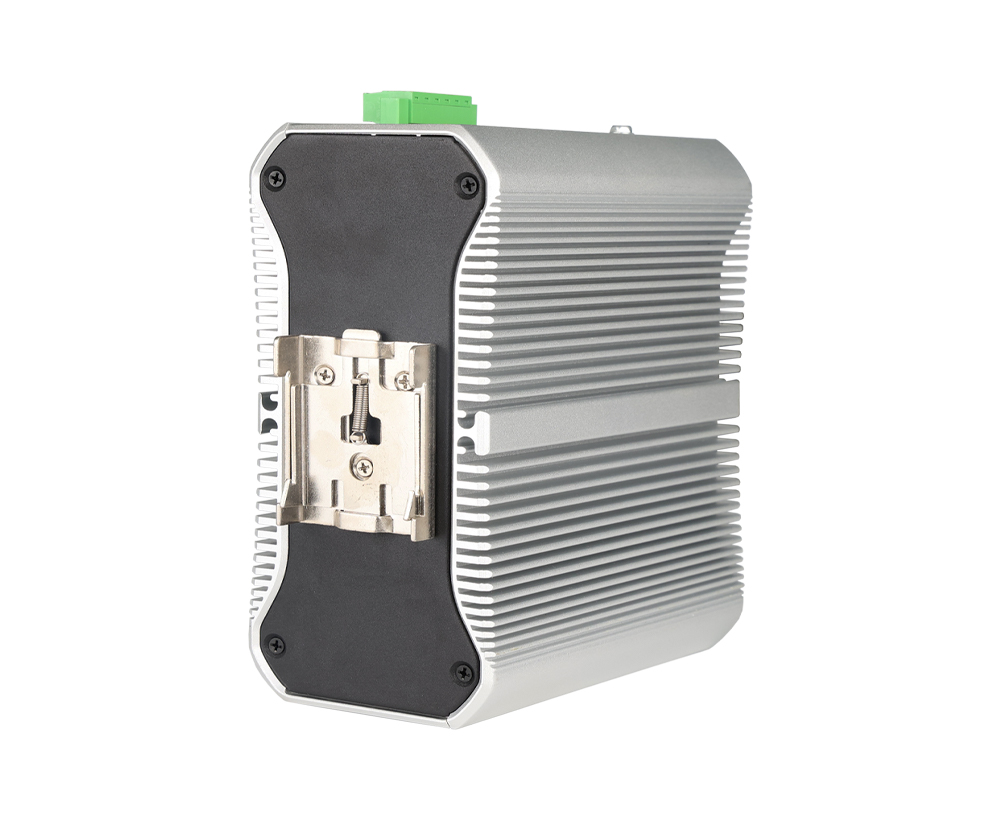

Desktop, trilho 35 mm DIN |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção nível: IP40 Proteção contra raios: 6 kV 8/20 µs IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000 A/m IEC61000-4-10 (oscilação amortecida): 30 A/m, 1 MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4 kV Cabo de dados: ± 2 kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque) |
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
|
Recurso Gerenciamento Rede |
|
|
Interface |
Configuração proteção temperatura porta Controle do fluxo IEEE 802.3x (Full duplex) Transmita controle contra tempestades baseado na velocidade do porto Configuração de poupança de energia Port EEE Green Ethernet Limite a velocidade do tráfego de mensagens nas portas de entrada e saída, com mini granularidade de 64Kbps |
|
L3 Característica |
Protocolo ARP, máx 1024 entradas Rota estática/rota padrão, máx 128 entradas Função de gerenciamento de rede L2, gerenciamento de pilha dupla IPV4/IPV6 O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN |
|
VLAN |
Configuração de porta de acesso, tronco, híbrido VLAN baseado no MAC, VLAN baseado no protocolo (4K) VLAN baseada na porta, IEEE 802.1Q, Voz VLAN, configuração QinQ |
|
Agregação portuária |
Agregação estática, LACP Máx. 12 grupos de agregação, por grupo suporta até 8 portas |
|
Spanning Tree |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Protocolo Rede Anel Industrial |
Suporte ERPS anel rede, tempo de recuperação inferior a 20 ms, 255 anéis no máximo, máx. 1024 dispositivos por anel. |
|
Multicast |
IGMP Snooping v1/v2/v3, Max 1024 grupos multicast MLD Snooping, Multicast VLAN, saída rápida do usuário mecanismo |
|
Espelhamento Porto |
Espelhamento bidirecional dos dados baseado na porta |
|
QoS |
Algoritmo Agendamento Fila (SP, WRR, SP WRR) Limitação de taxa baseada em fluxo, filtragem de pacotes baseada em fluxo Redirecionamento baseado em fluxo, DiffServ QoS, Priority Mark/Remark 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/DSCP |
|
LCA |
ACL emitido baseado na porta e VLAN A função de filtragem de pacotes L2-L4 pode corresponder aos primeiros 80 bytes da mensagem e fornecer definição de ACL com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP, VLAN, etc. |
|
Segurança |
Autenticação IEEE 802.1X baseada em porta Endereço MAC limite do número de aprendizagem SSL garante a transmissão dos dados Isolamento do porto, MAC address o buraco negro Função obrigatória de quatro vias do porto do MAC VLAN do IP Gerenciamento hierárquico do usuário e proteção por senha Certificação AAA & RADIUS & TACACS, inspeção ARP IP fonte endereço proteção, Host dados backup mecanismo SSH 2.0 fornece um canal criptografado seguro para login do usuário Prevenção ataque DoS, Port transmitir mensagem supressão ARP mensagem taxa limite função, ARP intrusão detecção função |
|
DHCP |
Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP |
|
Gestão |
Registo do trabalho do sistema, Link Layer Discovery Protocol Relógio NTP, Detecção do comprimento do cabo, SNMP V1/V2/V3 Detecção Ping, Web Network Management (HTTPS) ONV-NMS gestão cluster plataforma (LLDP SNMP) Um clique recuperação, ver CPU em tempo real utilização status FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão Console/ AUX Modem/ Telnet/ SSH2.0 CLI linha de comando configuração |
|
Sistema |
Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet |
