VISÃO GERAL

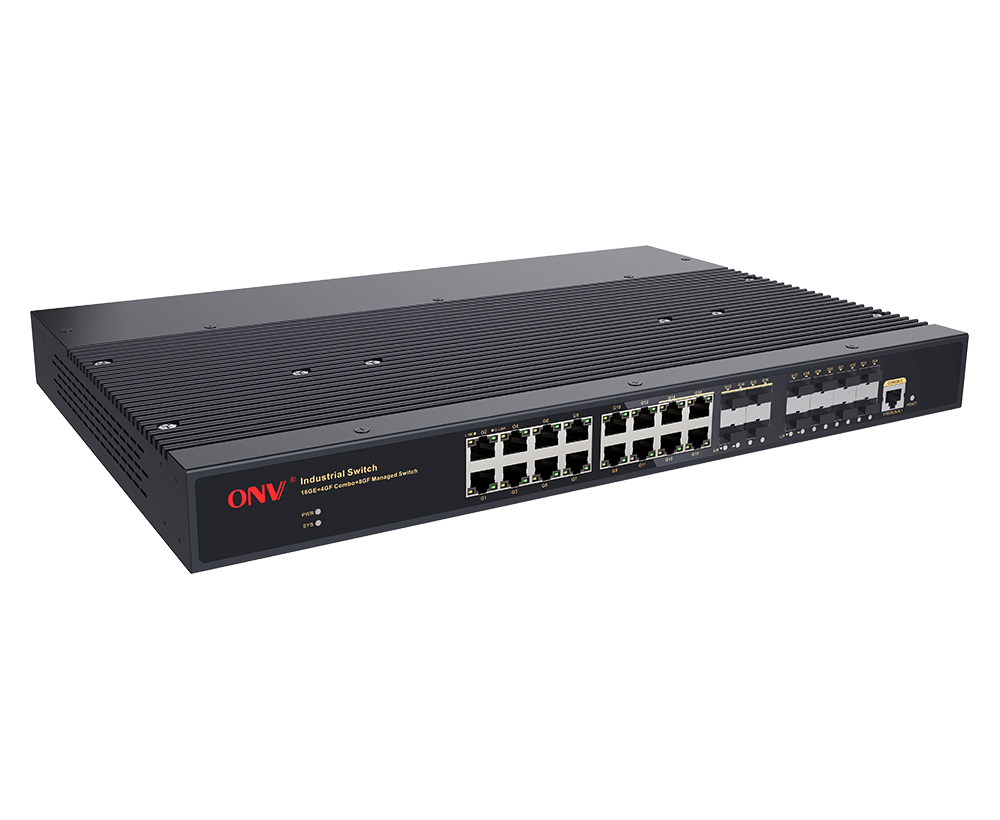

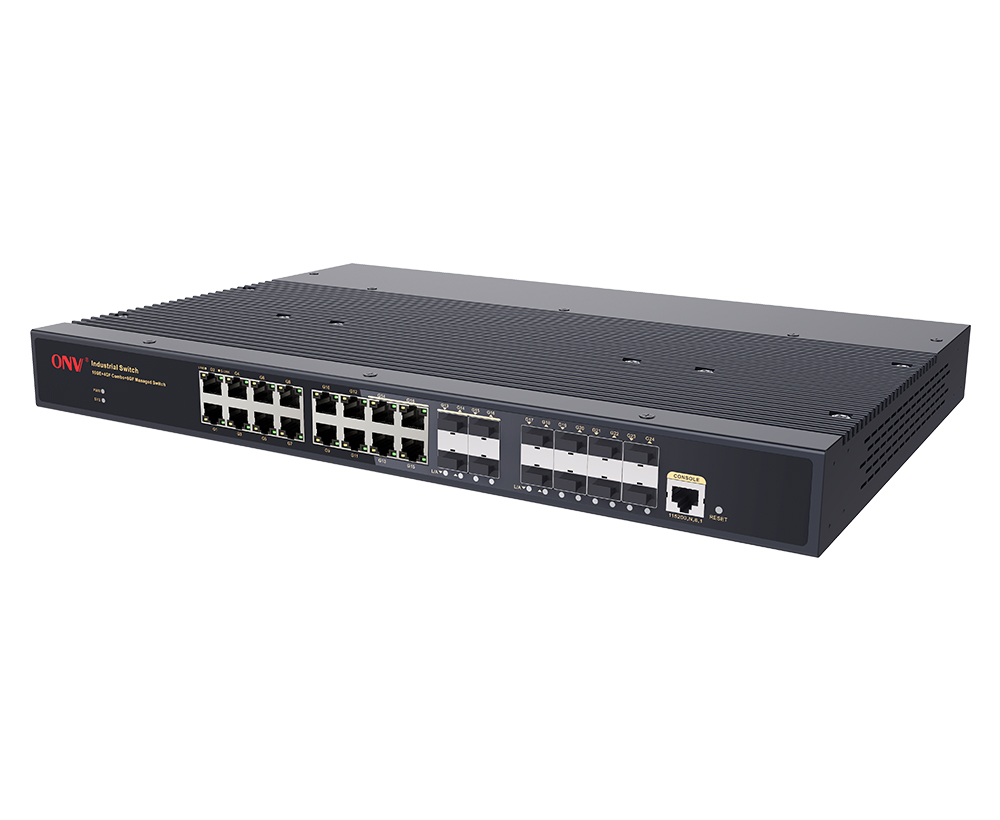

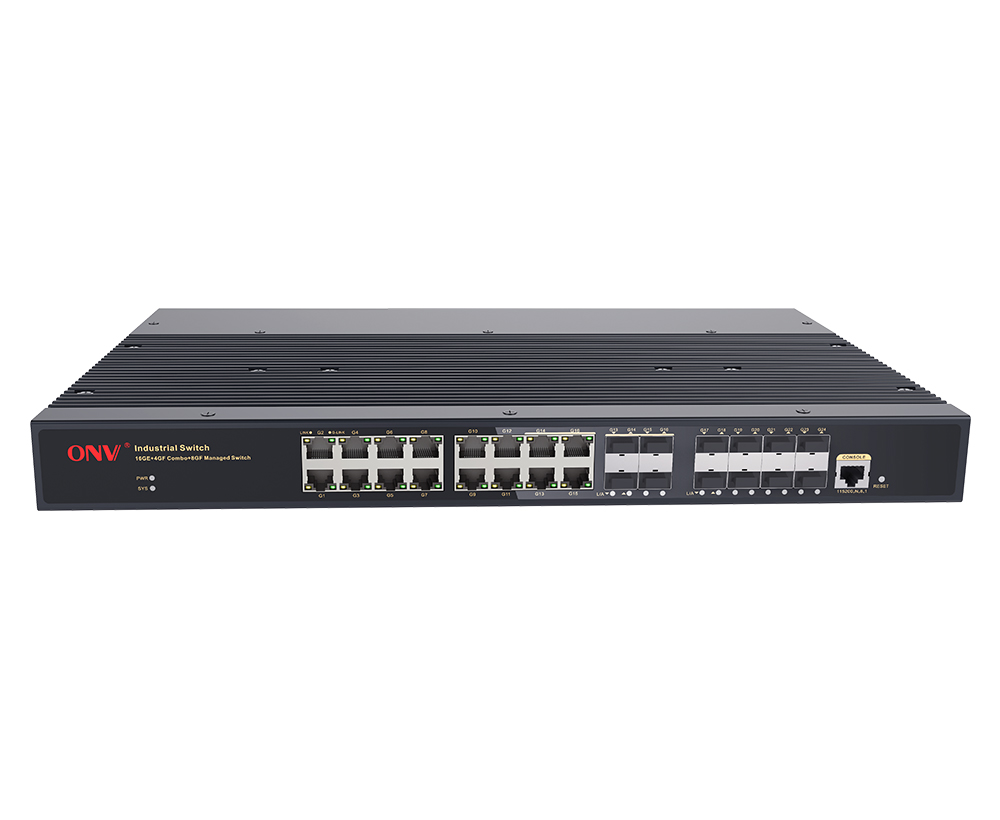

OONV-IPS33228FMÉAGigabit completo L2 + gerenciado industrial EThernetFibraInterruptor desenvolvido independentemente pela ONV. Tem16* 10/100/1000Base-TAdaptávelPortas RJ45E 12*100/1000Base-X uplink SFP fibra portas(Incluindo4Portas combinadas)-A. Cada porto pode apoiar a transmissão da fio-velocidade.
O ONV-IPS33228FM tem função de gerenciamento de rede L2 + para suportar gerenciamento IPV4/IPV6, encaminhamento de rota estática, mecanismo completo de proteção de segurança, política ACL/QoS completa e funções VLAN ricas para fácil gerenciamento e manutenção. Suporta vários protocolos de redundância de rede STP/RSTP/MSTP (<50ms) e (ITU-T G.8032) ERPS (<20ms) para melhorar o backup do link e a confiabilidade da rede, e pode restaurar rapidamente as comunicações quando uma rede unidirecional falha. Garanta comunicação ininterrupta para aplicações importantes. De acordo com as necessidades do aplicativo, várias configurações de serviços de aplicativos, como gerenciamento de portas, gerenciamento de endereços de roteamento, controle de fluxo de porta, divisão VLAN, IGMP, política de segurança e outros métodos de gerenciamento de rede são realizadas pela Web, CLI, SNMP, Telnet e outros métodos de gerenciamento de rede. Ele atende às necessidades de vários ambientes de aplicações Ethernet industriais e é adequado para estabelecer redes de comunicação econômicas, eficientes, estáveis e confiáveis em cenários industriais, como transporte inteligente, transporte ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde.
CARACTERÍSTICA
Linha velocidade acesso do gigabit, uplink SFP fiber port
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado emBPressão.
◇Suporte a porta RJ45 e a combinação de portas SFP uplink, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.
Capacidade forte do processamento do negócio
◇Suporte ERPS ring network e STP/RSTP/MSTP para eliminar loops de camada 2 e realizar backup de link.
◇Suporte IEEE802.1Q VLAN, os usuários podem flexivelmente dividir VLAN, Voz VLAN e configuração QinQ de acordo com suas necessidades.
◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.
◇Apoie QoS, porta-baseado, 802.1P-baseado e DSCP-baseado três modos da prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.
◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.
◇Suporte IGMP V1/V2/V3 multicast protocolo, IGMP Snooping atende multi-terminal de alta definição de vigilância por vídeo e vídeo conferência acesso requisitos.
Segurança
◇Porto isolamento e tempestade controle.
◇Porta MAC IP VLAN quádrupla combinação flexível ligação função.
◇A autenticação 802.1X fornece funções de autenticação para computadores LAN e controla o status de autorização das portas controladas de acordo com os resultados da autenticação.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel de fácil utilização pode mostrar o status do dispositivo através do indicador LED de PWR e Link.
◇Adote a fonte de alimentação auto-desenvolvida e o projeto redundante para fornecer saídas de energia estáveis a longo prazo.
◇Baixo consumo de energiaNenhum fã,Escudo galvanizado do metal do aço, E dissipação de calor excelente para assegurar a operação estável do interruptor.
Gestão fácil O & M
◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping, detecção do comprimento do cabo.
◇Suporte RMON, log do sistema e estatísticas de tráfego portuário para facilitar a otimização e transformação da rede.
◇Suporta HTTPS, SSLV3, SSHV1/V2 e outros métodos de criptografia, tornando o gerenciamento mais seguro.
◇Suporte LLDP para facilitar o sistema de gerenciamento de rede para consultar e julgar o status de comunicação do link.
◇Suporte a gerenciamento de rede Web, linha de comando CLI (Console, Telnet), SNMP (V1/V2/V3) e outros gerenciamento e manutenção diversificados.

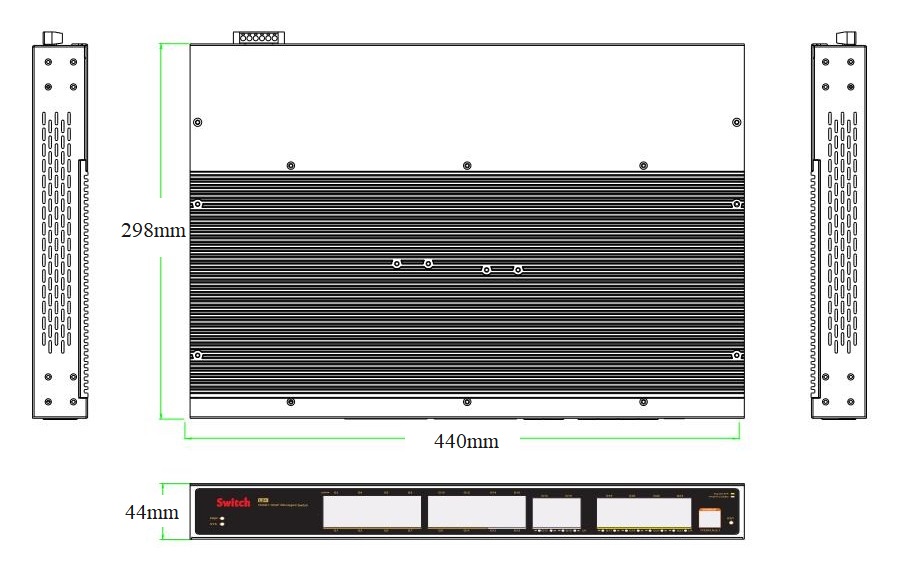

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS33228FM |
L2 + interruptor industrial controlado da fibra dos ethernet com portos RJ45 16*10/100/1000M e12* 100/1000M uplink SFP fibra portos (incluindo4Portas combinadas). Ele fonte de alimentação embutida e suporta entrada de terminal de energia 2AC + DC e instalação de gabinete 1U/19 polegadas. |
60W |
|
Nota:O módulo óptico não está incluído e precisa de ser comprado. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Gigabit de 28 portasL2 +Interruptor industrial controlado do Ethernet |
1 |
CONJUNTO |
|
|
Cabo alimentação CA |
1 |
PC |
|
|
Linha RJ45-DB9 |
1 |
PC |
|
|
Kits montagem |
1 |
CONJUNTO |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25G OPtical Módulo |
2630-G |
IndustrialMódulo óptico SFP, 1.25G multi-Fibra dupla 850nm do modo, transmissão distância: 550m,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
2632-G |
IndustrialMódulo óptico SFP, 1.25G único-Fibra dupla 1310nm do modo, transmissão distância: 20km,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T-G |
IndustrialMódulo ótico de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R-G |
IndustrialMódulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km,Interface LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T-SCG |
IndustrialMódulo óptico SFP, 1.25GFibra única TX1310nm/do único-modoRX1550nm, transmissão distância: 20km,Interface SC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R-SCG |
IndustrialMódulo ótico de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km,Interface SC. Suporta função DDM e hot plugging. |
PC |
|
|
EnergiaMódulo |
2633 |
1.25G SFP módulo óptico transferências para 10/100/1000M porta RJ45. |
PC |
PRODUTO RELACIONADO
|
Modelo |
Descrição |
|
ONV-IPS33018FM |
L2 + gerenciado industrial Ethernet fibra switch com 16*10/100/1000M portas RJ45 e 2*100/1000M uplink portas de fibra SFP. Foi construído em3Fonte de alimentação 0W e suporta entrada de alimentação dupla redundante 2AC + DC e instalação do gabinete 1U/19 polegadas. |
|
ONV-IPS33026FM |
L2 + interruptor industrial controlado da fibra dos ethernet com 24*10/100/1000M portos RJ45 e 4*100/1000M uplink a fibra de SFPPortos(Incluindo 2 portas combinadas). Foi construído em30Fonte de alimentação W e suporta entrada de energia dupla redundante 2AC + DC e instalação do gabinete 1U/19 polegadas. |
|
ONV-IPS38028FM |
L3 controlou o interruptor industrial da fibra dos ethernet com 24*10/100/1000M portos RJ45 e 4*1/10G uplink portos da fibra SFP +. É fonte de alimentação integrada de 60W e suporta entrada de energia dupla redundante 2AC + DC e instalação de gabinete 1U/19 polegadas. |
|
ONV-IPS38048FM |
L3 controlou o interruptor industrial da fibra dos ethernet com 48*10/100/1000M portos RJ45 e 4*1/10G uplink portos da fibra SFP +. É fonte de alimentação integrada de 60W e suporta entrada de energia dupla redundante 2AC + DC e instalação de gabinete 1U/19 polegadas. |
|
ONV-IPS38368FM |
L3 gerenciado industrial Ethernet fibra switch com 8*10/100/1000M portas RJ45 e 24*100/1000M uplink portas de fibra SFP e 4*1/10G uplink portas de fibra SFP +. É fonte de alimentação integrada de 60W e suporta entrada de energia dupla redundante 2AC + DC e instalação de gabinete 1U/19 polegadas. |
|
ONV-IPS38448FM |
L3 gerenciado industrial Ethernet fibra interruptor com 12*10/100/1000M portas RJ45 e 28*100/1000M uplink portas de fibra SFP e 4*1/10G uplink portas de fibra SFP +. É fonte de alimentação integrada de 60W e suporta entrada de energia dupla redundante 2AC + DC e instalação de gabinete 1U/19 polegadas. |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS33228FM |
|
Características Interface |
|
|
Porto Fixo |
Porto do console 1 * (115200,N,8,1) Interruptor do alarme do sem energia (FAULT) 2 * DC12-48V poder entrada portas 2 * AC100-240V poder entrada portas 16*10/100/1000Base-T RJ45 portos (dados) 12*100/1000Base-X uplink SFP fibra portas (incluindo 4 portas combinadas) |
|
Porta Ethernet |
Porto 1-16 apoio 10/100/1000Base-T(X) auto-detecção, completamente/meio duplex MDI/ MDI-X auto-adaptação |
|
Porto fibra óptica |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
Cabo óptico/distância |
Multi modo: 850nm/ 0-500m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Parâmetro do chip |
|
|
Tipo Gerenciamento Rede |
L2 |
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
52Gbps(Não bloqueio) |
|
Encaminhamento Taxa @ 64byte |
35,71 Mpps |
|
MAC |
8K |
|
Memória Buffer |
8M |
|
Quadro Jumbo |
9,6 K |
|
Indicador LED |
Alimentação: PWR (amarelo), Sistema: SYS (amarelo), Rede: Link/ Act (amarelo), Fibra Porto: L/A (verde) |
|
Redefinir interruptor |
-Sim. Pressione e segure por 10 segundos e solte para restaurar as configurações de fábrica |
|
Alimentação |
|
|
Tensão total do PWR / Input |
60W(AC100-240V) / (DC12-48V) |
|
Consumo Energia |
Standby<35W, carga máxima <60W |
|
Alimentação |
Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 0.65A |
|
Porto entrada energia |
Porta do interruptor do alarme, 2 * portas de entrada AC, 2 * DC12-48V portas Design de porta de alimentação dupla entrada: prioridade de alimentação CA para suportar proteção de conexão anti-reversa e muda automaticamente para conexão DC quando a energia falha. |
|
Parâmetro físico |
|
|
Operação TEMP/Umidade |
-40 ~ + 80 °C, 5% ~ 90% RH Sem condensação |
|
Armazenamento TEMP/Umidade |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
400*298*44 milímetros |
|
Peso líquido/bruto |
3,9 kg/4,7 kg |
|
Instalação |
Desktop, 1U/19 "armário |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção nível: IP30 Proteção contra raios: 6KV 8/20us IEC61000-4-3(RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV Cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder):100A/m,1000A/m,1-3s IEC61000-4-5( Surge): Cabo de alimentação: CM ± 4kV/DM ± 2kV, cabo de dados: ± 4kV |
|
MMecânicoPRobes |
IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque) |
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
|
Recurso Gerenciamento Rede |
|
|
Interface |
Configuração proteção temperatura porta Controle do fluxo IEEE 802.3x (Full duplex) Transmita controle contra tempestades baseado na velocidade do porto Configuração de poupança de energia Port EEE Green Ethernet Limite a velocidade do tráfego de mensagens nas portas de entrada e saída, com mini granularidade de 64Kbps |
|
L3Característica |
Protocolo ARP, max 1024 entradas Rota estática/rota padrão, max 128 entradas Função de gerenciamento de rede L2, gerenciamento de pilha dupla IPV4/IPV6 O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN |
|
VLAN |
Configuração de porta de acesso, tronco, híbrido. VLAN baseado no MAC, VLAN baseado no protocolo Voz VLAN, configuração QinQ, 4K VLAN baseado na porta, IEEE802.1q |
|
Agregação portuária |
Agregação dinâmica LACP, agregação estática Max 12 agregação grupos e 8 portas por grupo. |
|
Spanning Tree |
STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s) |
|
Protocolo Rede Anel Industrial |
G.8032 (ERPS), tempo de recuperação inferior a 20ms 255 Anel no máximo, máximo 254 dispositivos por anel. |
|
Multicast |
MLD Snooping, Multicast VLAN, saída rápida IGMP Snooping v1/v2/v3, Max 1024 grupos multicast |
|
Espelhamento Porto |
Espelhamento bidirecional dos dados baseado na porta |
|
QoS |
Algoritmo Agendamento Fila (SP, WRR, SP WRR) Limitação de taxa baseada em fluxo, filtragem de pacotes baseada em fluxo Redirecionamento baseado em fluxo, Diff-Serv QoS, Priority Mark/ Remark 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/DSCP |
|
LCA |
ACL emitido baseado na porta e VLAN A função de filtragem de pacotes L2-L4 pode corresponder aos primeiros 80 bytes da mensagem e fornecer definição ACL com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP, VLAN, etc. |
|
Segurança |
Autenticação IEEE802.1X baseada em porta Endereço MAC limite do número de aprendizagem SSL garante a transmissão dos dados Isolamento do porto, MAC address o buraco negro Função obrigatória de quatro vias do porto do MAC VLAN do IP Gerenciamento hierárquico do usuário e proteção por senha Certificação AAA & RADIUS & TACACS, inspeção ARP IP fonte endereço proteção, Host dados backup mecanismo SSH 2.0 fornece um canal criptografado seguro para login do usuário Prevenção ataque DoS, Port transmitir mensagem supressão ARP mensagem taxa limite função, ARP intrusão detecção função |
|
DHCP |
Cliente DHCP, Snooping DHCP, Servidor DHCP, Relé DHCP |
|
Gestão |
Registo do trabalho do sistema, Link Layer Discovery Protocol Relógio NTP, Detecção do comprimento do cabo, SNMP V1/V2/V3 Detecção Ping, Web Network Management (HTTPS) ONV-NMS gestão cluster plataforma (LLDP SNMP) Um clique recuperação, Ver CPU em tempo real utilização status FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão Console/ AUX Modem/ Telnet/ SSH2.0 CLI linha comando configuração |
|
Sistema |
Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet |
