VISÃO GERAL

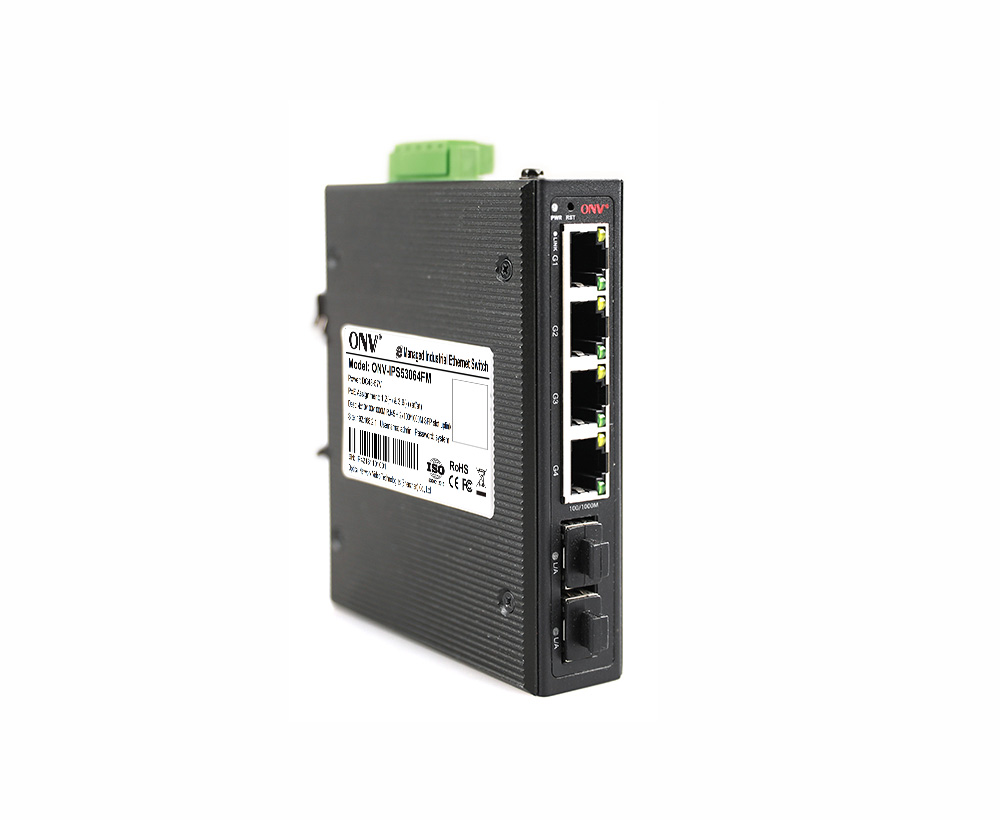

O ONV-IPS53064FM é um switch de fibra Ethernet industrial gerenciado Gigabit EasyDesenvolvido independentemente pela ONV.Possui portas RJ45 adaptativas 4*10/100/1000Base-T e 2*100/1000Base-X uplink portas de fibra SFP-A.Cada porto pode apoiar a transmissão da fio-velocidade.
OONV-IPS53064FM pode suportar gerenciamento Web, plataforma de gerenciamento ONV-NMS e gerenciamento de plataforma de nuvem APP móvel, que pode realizar funções como gerenciamento de topologia de rede de segurança, agregação de links, gerenciamento de portas, espelhamento de portas e operação e manutenção remotas. O switch possui alta confiabilidade, fácil instalação e manutenção, uma função de comutação rápida e várias portas de acesso, adequadas para acesso a dispositivos LAN de várias escalas. É adequado para transporte inteligente, transporte ferroviário, indústria de energia elétrica, mineração, petróleo, transporte, metalurgia construção de energia verde e outros cenários industriais para construir uma rede de comunicação econômica, eficiente, estável e confiável.
CARACTERÍSTICA
Acesso Gigabit, uplinkSFP fibra porto
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base em contrapressão.
◇Suporte GigabitRJ45Porto e SFPFibraCombinação de portas, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.
Otimização extrema, aplicação minimalista
◇Alarme de falha em tempo real e localização falha.
◇Atualização remota, reinicialização remota e reinicialização de fábrica.
◇Plataforma local, plataforma em nuvem e gerenciamento de operação e manutenção do aplicativo móvel.
◇Gerenciamento visual de topologia de rede, divisão VLAN, controle portuário e capacidade de switching.
◇As funções práticas de gerenciamento de rede são mantidas de acordo com os requisitos do setor, e a implantação e manutenção centralizadas podem ser realizadas rapidamente pela plataforma de operação e manutenção.
Estável e confiável
◇CCC, CE, FCC, RoHS.
◇O painel amigável pode mostrar o status do dispositivo através do indicador LED de PWR, Link e L/A.
◇Baixo consumo de energia, sem ventilador, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

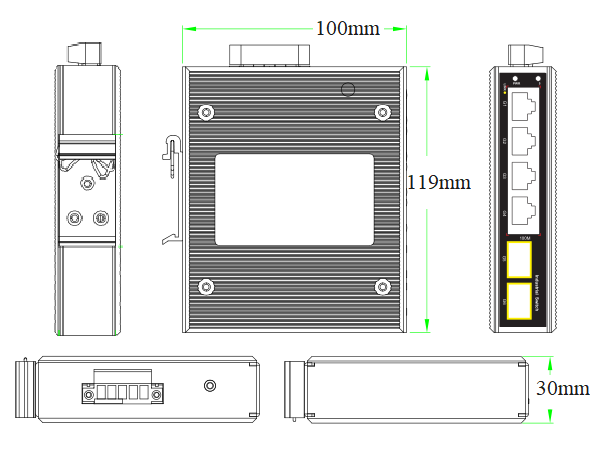

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS53064FM |
L2 Fácil gerenciado industrial Ethernet fibra switch com 4*10/100/1000M portas RJ45 e 2*100/1000M uplink portas de fibra SFP. Pode suportar entrada de alimentação DC dupla e montagem DIN Rail. |
24W |
|
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
Gigabit de 6 portas Fácil gerenciado industrialEthernetInterruptor |
1 |
CONJUNTO |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25G Módulo Ótico |
2630-G |
Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
2632-G |
Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T-G |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R-G |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC. Suporta função DDM e hot plugging. |
PC |
|
|
2612-T-SC-G |
Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging. |
PC |
|
|
2613-R-SC-G |
Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC. Suporta função DDM e hot plugging. |
PC |
PFORNECIMENTO OWER
|
Produto |
Modelo |
Descrição |
Unidade |
|
24W DIN Rail alimentação industrial |
GWS-DP24-12 |
DEMTrilho 24W único conjunto de alimentação de saída Entrada Tensão:AC100V ~ 240V 50-60H,0,35A Saída tensão:CC12V, 2,0A Operação Temperatura:-40 ℃Para+ 70 ℃ |
PC |
|
Alimentação industrial trilho DIN 24W |
GWS-DP24-24 |
DEMTrilho 24W único conjunto de alimentação de saída Entrada Tensão:AC100V ~ 240V 50-60H,0,35A Saída tensão:DC24VPor exemplo,1. 0A Operação Temperatura:-40 ℃Para+ 70 ℃ |
PC |
PRODUTO RELACIONADO
|
Modelo |
Descrição |
|
ONV-IPS53064FGM |
L2 fácil gerenciado industrial Ethernet fibra interruptor com 5*10/100/1000M RJ45 portas e 1*100/1000M uplink SFP fibra porto. Pode suportar entrada de alimentação DC dupla e montagem DIN Rail. |
|
ONV-IPS53008M |
Comutador Ethernet industrial gerenciado L2 fácil com portas RJ45 8*10/100/1000M. Pode suportar entrada de alimentação DC dupla e montagem DIN Rail. |
|
ONV-IPS53108FM |
L2 Fácil gerenciado industrial Ethernet fibra switch com 8*10/100/1000M portas RJ45 e 2*100/1000M uplink portas de fibra SFP. Pode suportar entrada de alimentação DC dupla e montagem DIN Rail. |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS53064FM |
|
Características Interface |
|
|
Porto Fixo |
Soquete 1 * DC5521 4*10/100/1000Base-T RJ45 portos (dados) 2*100/1000Base-X uplink SFP fibra portas (dados) 2 conjuntos V , V-redundante DC power port (5P phoenix terminal) |
|
Porta Ethernet |
O porto 1-4 pode apoiar a auto-detecção 10/100/1000Base-T, completamente/half-duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros) |
|
Porto fibra óptica |
A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
Cabo óptico/distância |
Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km. |
|
Parâmetro do chip |
|
|
Tipo Gerenciamento Rede |
L2 |
|
Protocolo Rede |
IEEE 802,3 10BASE-T, IEEE 802,3i 10Base-T, IEEE 802,3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo Encaminhamento |
Loja e frente (fio-velocidade completa) |
|
Capacidade do interruptor |
12Gbps (sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
8,93 Mpps |
|
MAC |
2K |
|
Memória Buffer |
2M |
|
Quadro Jumbo |
9,2 K |
|
Indicador LED |
Alimentação/Sistema: SYS (Verde), Porta de fibra: L/A (Verde), Rede: Link (Amarelo) |
|
Redefinir interruptor |
Pressione por 6 segundos e depois solte para restaurar as configurações de fábrica Pressione duas vezes (intervalo de 1 segundo) para mudar paraUnGerenciarDEstado |
|
Alimentação |
|
|
Consumo Energia |
Em espera <4W, carga máxima <6W |
|
Tensão funcionamento |
DC12-48VPor exemplo, 5PTerminal industrial phoenix, proteção anti-reversa |
|
Alimentação |
Não, opcional12V/24W ou 24V/24W alimentação industrial |
|
Parâmetro físico |
|
|
Operação Temp/Umidade |
-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação |
|
Temp/umidade do armazenamento |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
119*100*30 milímetros |
|
Peso líquido/bruto |
0,4 kg/0,5 kg |
|
Instalação |
Desktop, trilho 35mm DIN |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção nível: IP40 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe B IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m, 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV Cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque) |
|
Certificação |
O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
|
Recurso Gerenciamento Rede |
|
|
Interface |
Exibição do status do porto, Estatísticas do tráfego do porto Porto duplex/negociação taxa configuração EEE Economia de energia e função Ethernet verde Configuração do controle de fluxo IEEE802.3x (Full duplex) |
|
VLAN |
Configuração VLAN IEEE802.1Q baseada em porta (4K) |
|
Agregação portuária |
Agregação estática |
|
Proteção Loop |
Função proteção Loop |
|
Multicast |
IGMP Snooping v1/v2, máximo 256 grupos multicast |
|
Espelhamento Porto |
Espelhamento bidirecional dos dados baseado na porta |
|
QoS |
Diff-Serv QoS, 8 * Filas de saída de cada porta, mapeamento de prioridade 802.1p/DSCPPor exemplo,Prioridade Marca/Observação |
|
Segurança |
Transmissão tempestade controle, Porto isolamento, Port velocidade limite |
|
DHCP |
Snooping DHCP |
|
Gestão |
Mobile APP operação e manutenção gestão Recuperação de uma chave, Diagnóstico por cabo, Gerenciamento Web (https) ONV-Gestão plataforma NMS (plataforma local/plataforma Cloud) |
|
Sistema |
Navegador da Web: Mozilla Firefox 2.5 ou superior, navegador Google Chrome V42 ou superior, Cabos Ethernet Categoria 5 e superior TCP/IP, adaptador de rede e sistemas operacionais de rede (como Microsoft Windows, Linux ou Mac OS X) são instalados em cada computador na rede com cabos Ethernet de categoria 5 e acima |
