Gigabit 10 portas L2 gerenciado desvio industrial Ethernet switch

Modelo： ONV-IPS33010FM-BY

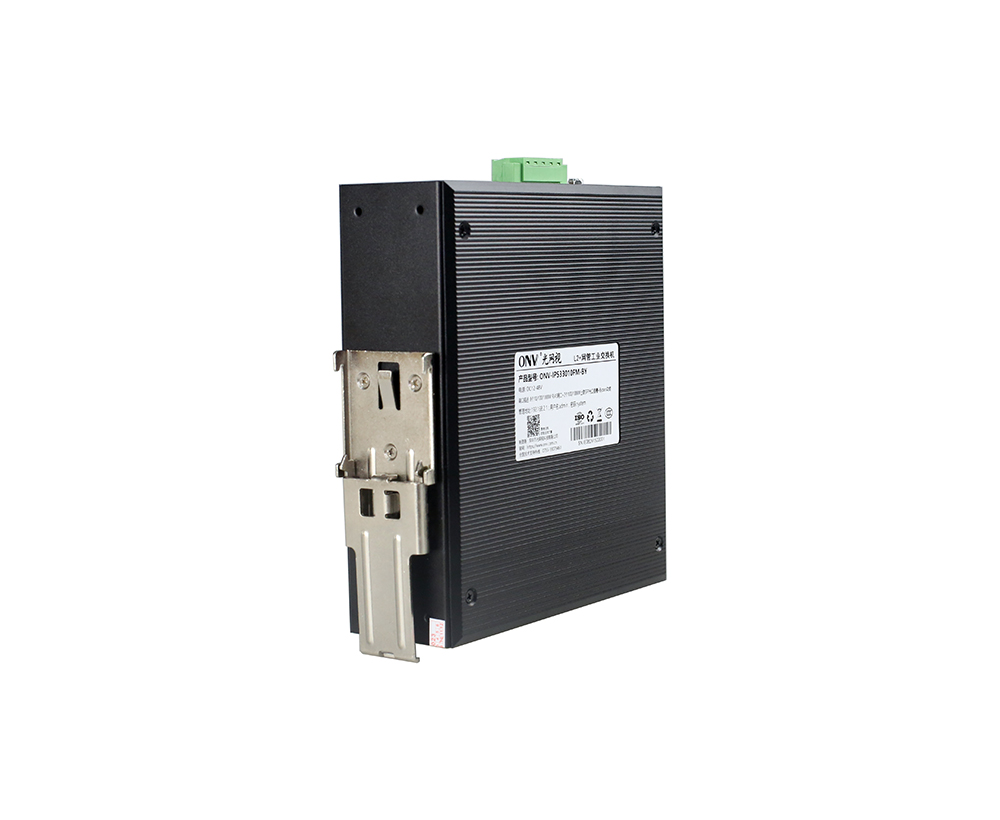

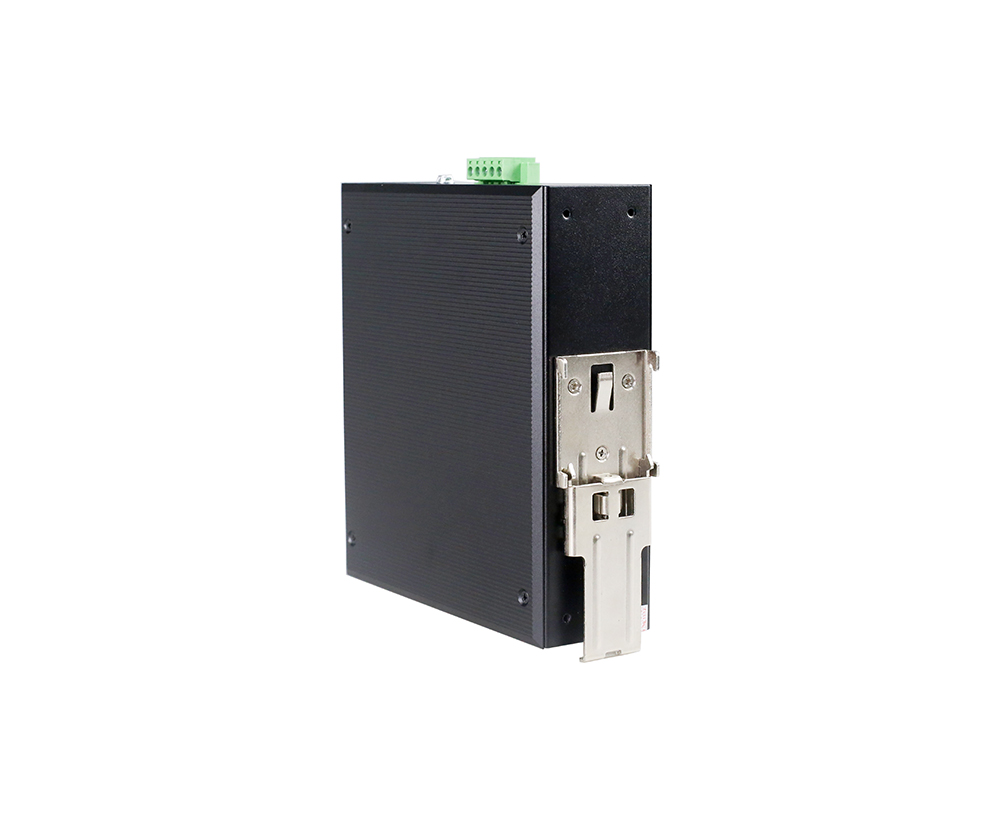

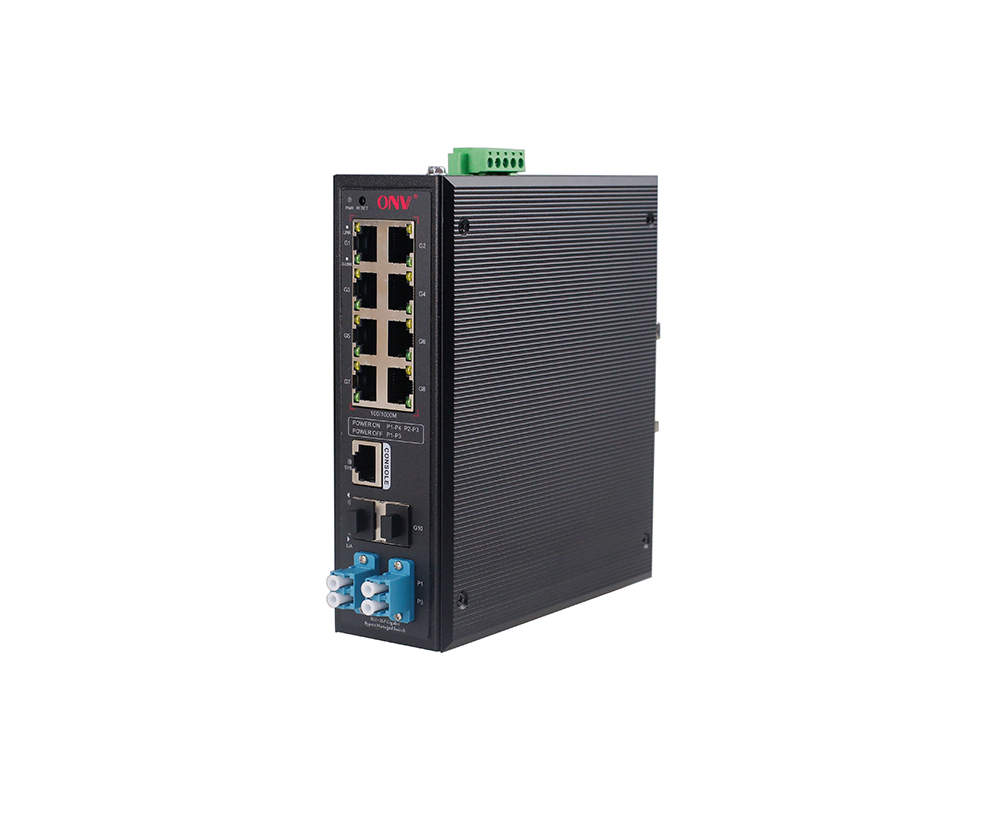

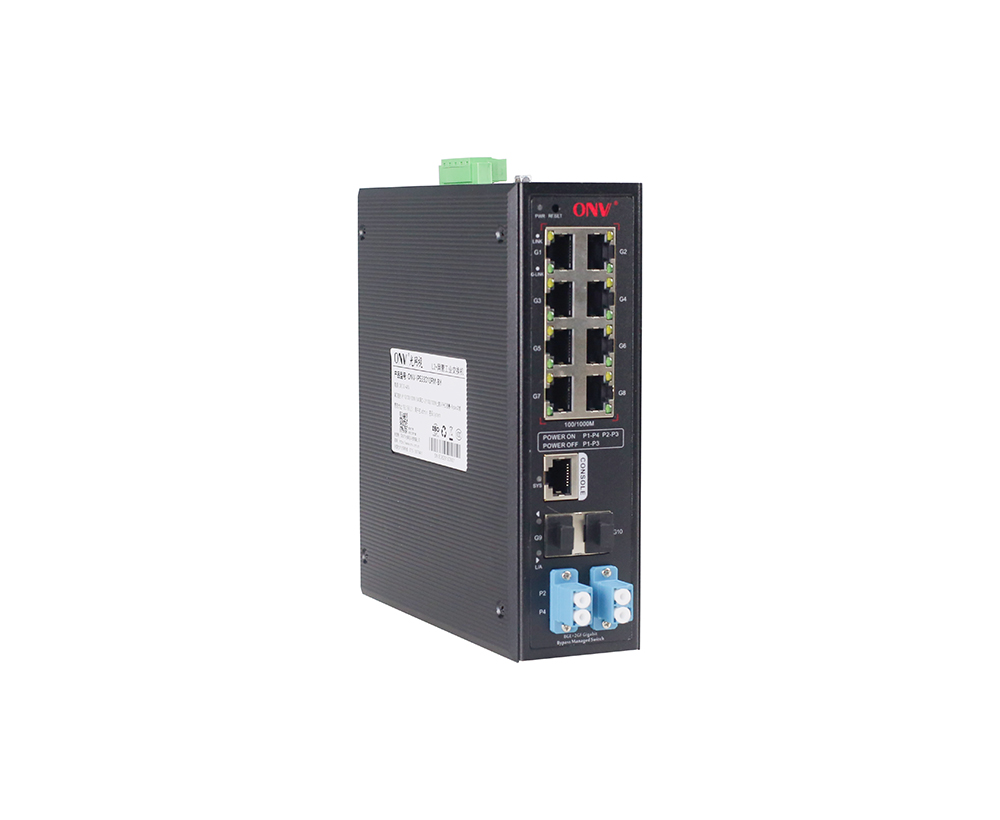

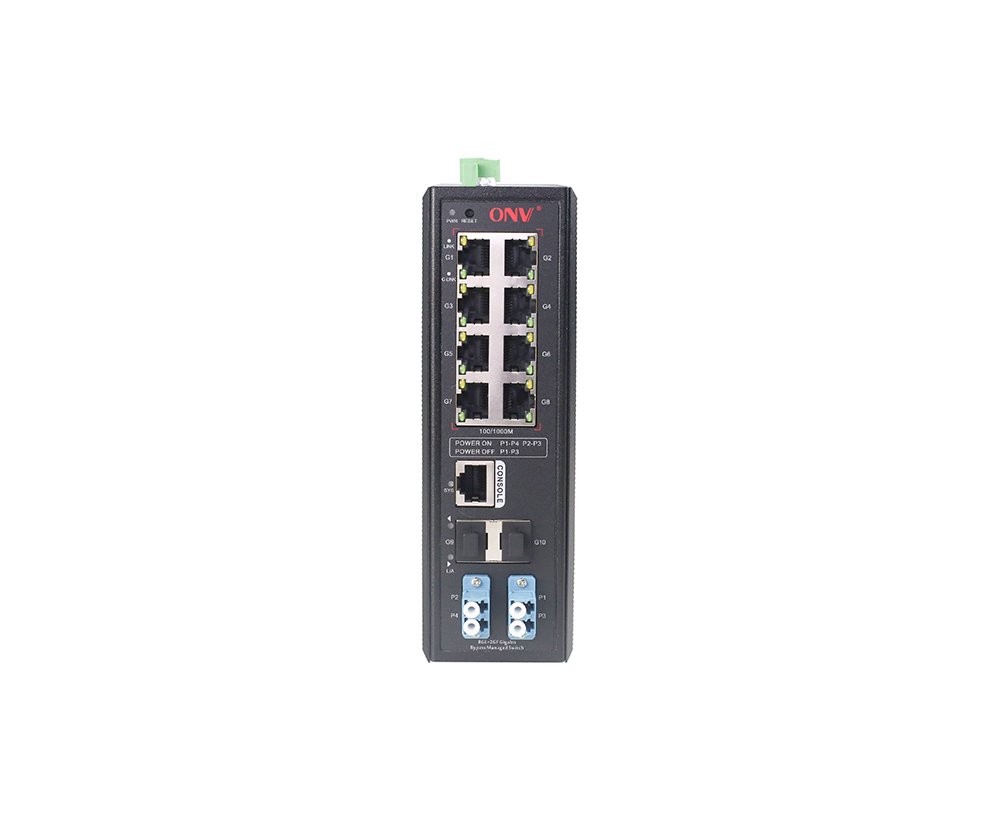

Interruptor de fibra Ethernet industrial controlado L2 do desvio com 8*10/100/1000M portas RJ45 e 2*100/1000M uplink portas de fibra SFP. Pode suportar entrada de alimentação dupla DC e montagem em trilho DIN.

Quero fazer um inquérito para

Síntese
Especificação técnica
Aplicação
Documentos
Produtos relacionados

VISÃO GERAL

O ONV-IPS33010FM-BY é um switch de fibra Ethernet industrial de desvio gerenciado Gigabit L2 + desenvolvido independentemente pela ONV. Possui portas RJ45 adaptáveis 8*10/100/1000Base-T e portas de fibra SFP uplink 2*100/1000Base-X. Cada porto pode apoiar a transmissão da fio-velocidade. O interruptor integra o módulo ótico do interruptor do desvio. Quando a fonte de alimentação do interruptor é interrompida, a fibra óptica é automaticamente comutada para o estado de desvio para evitar a interrupção da comunicação devido à falha do interruptor e garantir a confiabilidade da transmissão da rede.

O ONV-IPS33010FM-BYTemA função de gerenciamento de rede L2 + suporta o encaminhamento de rotas estáticas IPV4, o mecanismo completo de proteção de segurança, a política ACL/QoS e as funções VLAN ricas, fáceis de gerenciar e manter. Suporta vários protocolos de redundância STP/RSTP/MSTP(<50ms) para melhorar o backup do link e a confiabilidade da rede para garantir a comunicação ininterrupta de aplicativos importantes. De acordo com as necessidades reais do aplicativo, o gerenciamento de portas, o gerenciamento de endereços de roteamento, o controle do fluxo de portas, a divisão VLAN, o IGMP, a política de segurança e outras configurações do serviço de aplicativos são realizados por meio da Web, CLI, SNMP, Telnet e outros métodos de gerenciamento de rede. O escudo é feito da liga de alumínio, que tem a adaptação ambiental excelente do campo industrial (incluindo a estabilidade mecânica, a adaptação do ambiente do clima, a adaptação eletromagnética do ambiente, etc.). O nível de proteção é IP40, suporta fonte de alimentação redundante dupla, baixo consumo de energia e sem ventilador e garantia de 5 anos. É adequado para cenários industriais, como transporte inteligente, trânsito ferroviário, indústria de energia elétrica, mineração, petróleo, transporte marítimo, metalurgia e construção de energia verde para estabelecer uma rede de comunicação econômica, estável e confiável.

CARACTERÍSTICA

Acesso do gigabit, uplink do porto da fibra do SFP, função integrada do desvio

◇Apoie a transmissão deobstrução da fio-velocidade.

◇Suporte full-duplex baseado em IEEE802.3x e half-duplex baseado em contrapressão.

◇SSuportePorta Gigabit EthernetEGigabitSFP pOrtCombinação, que permite aos usuários criar redes de forma flexível para atender às necessidades de vários cenários.

◇Suporta a função física do caminho óptico de fibra única (Bypass), comutação pura do hardware, tempo de comutação curto, não afeta a taxa de transmissão de dados e melhora a estabilidade do sistema de rede.

Forte negócio processando capacidade

◇Apoie o protocolo da árvore de produção STP/RSTP/MSTP, elimine os laços da camada 2 e realize o backup do link.

◇Suporta agregação estática e dinâmica para aumentar efetivamente a largura de banda do link, realizar balanceamento de carga, backup do link e melhorar a confiabilidade do link.

◇Suporte IGMP Snooping V1/V2/V3 para atender aos requisitos de acesso por videoconferência e videovigilância de alta definição multi-terminal.

◇Apoie QoS, porta-baseado, 802.1P-baseado e DSCP-baseado três modos da prioridade e quatro algoritmos de programação da fila: Equ, SP, WRR, e SP WRR.

◇Suporte IEEE 802.1Q VLAN, os usuários podem flexivelmente dividir VLAN de acordo com as necessidades e suportar três tipos de configurações de porta: Access, Trunk e Hybrid.

◇Apoie o ACL para filtrar pacotes de dados configurando operações e permissões correspondentes do tempo do processamento da regra, e forneça políticas flexíveis do controle de acesso da segurança.

Segurança

◇Apoie o isolamento do porto.

◇Suporte porta transmissão tempestade supressão.

◇Apoie a função obrigatória flexível quádrupla do porto VLAN do MAC do IP.

◇Suporte a autenticação 802.1X para fornecer funções de autenticação para computadores LAN e controlar o status de autorização das portas controladas de acordo com os resultados da autenticação.

Estável e confiável

◇CCC, CE, FCC, RoHS.

◇O painel de fácil utilização pode mostrar o estado do dispositivo através do indicador LED de PWR, SYS, Link e L/A.

◇O baixo consumo de energia, nenhum fã, escudo de alumínio, e a dissipação de calor excelente asseguram a operação estável do interruptor.

Gestão fácil O & M

◇Suporta monitoramento CPU, monitoramento de memória, detecção Ping e detecção do comprimento do cabo.

◇Suporte HTTPS, SSHV1/V2 e outros métodos de criptografia, tornando o gerenciamento mais seguro.

◇Suporte RMON, log do sistema e estatísticas de tráfego portuário para facilitar a otimização e transformação da rede.

◇Suporte LLDP para facilitar o sistema de gerenciamento de rede para consultar e julgar o status de comunicação do link.

◇Suporte a gerenciamento de rede Web, CLI (Console, Telnet), SNMP (V1/V2/V3), Telnet e outros métodos diversificados de gerenciamento e manutenção.

INFORMAÇÕES DE ENCOMENDA

Modelo	Descrição	RecomendadoPPoderSUpply
ONV-IPS33010FM-BY	L2 +GerenciadoBypassIndustrialEThernetInterruptor de fibra8* 10/100/1000Portas M RJ45 e2*100/1000MUplinkSFPFibraPortos-A.Pode sSuporte dualEntrada de alimentação DC e montagem trilho DIN.	24V/24W
Nota:O módulo óptico e a fonte de alimentação não estão incluídos. Precisam ser comprados em separado.

LISTA DE EMBALAGEM

Lista embalagem	Conteúdo	Quantidade	Unidade
	10-PortoGigabit completoGerenciadoBypassE industrialThernetInterruptor	1	CONJUNTO
	Linha RJ45-DB9	1	PC
	Guia do usuário	1	PC
	Cartão Garantia	1	PC

MÓDULO ÓPTICO

Produto	Modelo	Descrição	Unidade
Módulo óptico 1.25G	2630-G	Módulo ótico industrial de SFP, fibra dupla 850nm do multi-modo 1.25G, distância de transmissão: 550m, relação do LC, função do apoio DDM, tomada quente do apoio e tração.	PC
	2632-G	Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração.	PC
	2612-T-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração.	PC
	2613-R-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do LC, função do apoio DDM, tomada quente do apoio e tração.	PC
	2612-T-SC-G	Módulo ótico industrial de SFP, fibra TX1310nm/ RX1550nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC, função do apoio DDM, tomada quente do apoio e tração.	PC
	2613-R-SC-G	Módulo ótico industrial de SFP, fibra TX1550nm/ RX1310nm do único-modo 1.25G, distância de transmissão: 20km, relação do SC, função do apoio DDM, tomada quente do apoio e tração.	PC

PFORNECIMENTO OWER

Produto

Modelo

Descrição

Unidade

24WTrilho DIN industrialAlimentação

GWS-DP24-24

DEMTrilho 24W único conjunto de alimentação de saída

Entrada Tensão:AC100V ~ 240V 50-60HZPor exemplo,0,35A

Saída tensão:DC24VPor exemplo,1. 0A

Operação Temperatura:-40 ℃Para70 ℃

PRODUTO RELACIONADO

Modelo	Descrição
ONV-IPS33006FM-POR	L2 +GerenciadoBypassIndustrialEThernetInterruptor de fibra4* 10/100/1000Portas M RJ45 e2*100/1000MUplinkSFPFibraPortos-A.Pode sSuporte dualEntrada de alimentação DC e montagem trilho DIN.

ESPECIFICAÇÃO TÉCNICA

Modelo	ONV-IPS33010FM-BY
Características Interface
Porto Fixo	Porto do console 1 * RS232 (115200,N,8,1) 810/100/1000Base-T RJ45 portos (dados) 2100/1000Base-X uplink portas do entalhe SFP (dados) 2 conjunto de V +, V redundante interface de alimentação DC (5 pinos Phoenix terminal)

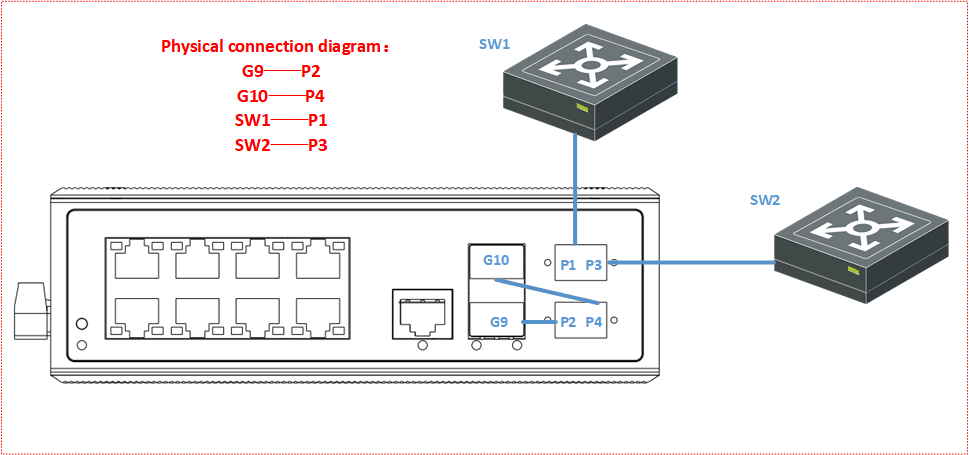

Bypass porta óptica	Power ON: P1- P4 intercomunicação, P2-P3 intercomunicação Desligar: P1- P3 passagem-através
Porta Ethernet	Porto 1-8 apoio 10/100/1000Base-T auto-detecção, completamente/half duplex MDI/ MDI-X auto-adaptação
Transmissão par trançado	10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros) 1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)
SFP Slot Porto	O porto de fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC)
Cabo óptico/distância	Multi-modo: 850nm / 0-500m Único-modo: 1310nm / 0-40km, 1550nm / 0-120km
Parâmetro do chip
Tipo Gerenciamento Rede	L2 +
Protocolo Rede	IEEE802.3 10BASE-T, IEEE802.3i 10Base-T, IEEE802.3u 100Base-TX IEEE802.3ab 1000Base-T, IEEE802.3z 1000Base-X, IEEE802.3x
Modo Encaminhamento	Armazenar e encaminhar (velocidade total do fio)
Capacidade do interruptor	20Gbps
Encaminhamento Taxa @ 64byte	14,88 Mpps
CPU(Hz)	500M
DRAM	1G
Flash	128M
MAC	8K
Memória Buffer	4M
Quadro Jumbo	10K
LEDIndicador	Alimentação/Sistema: SYS (Verde), Rede: Link (Amarelo), Porta de fibra: L/A (Verde)
Redefinir interruptor	Sim, pressione e segure o interruptor de reset por 10s e solte-o para restaurar as configurações de fábrica
Alimentação
Tensão funcionamento	DC12-48V, 5 Pin industrial Phoenix terminal, suporte anti-reverso proteção.
Consumo Energia	Em espera <8W, carga máxima <12W
Alimentação	Fonte de alimentação industrial 24V/24W opcional
Parâmetro físico
Operação TEMP/Umidade	-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação
Armazenamento TEMP/Umidade	-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação
Dimensão	16514854 milímetros
Peso líquido/bruto	0,9 kg/1,1 kg
Instalação	Desktop, 35 milímetrosTrilho DIN
Certificação & garantia
Proteção contra raios	Proteção nível: IP40 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m(80 ~ 1000MHz) FCC Parte 15/ CISPR22 (EN55022): Classe B IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV IEC61000-4-4 (EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência):10V (150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder):100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/DM ± 2kV, cabo de dados: ± 4kV
Propriedades mecânicas	IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque) IEC60068-2-32 (queda livre)
Certificação	O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS
Garantia	5 anos,Manutenção vitalícia.
Recurso Gerenciamento Rede
Interface	Controle do fluxo IEEE802.3x (Full duplex) Gestão do tráfego em tempo real do porto (intervalo do fluxo) Transmitir supressão tempestade com base na taxa portuária Limite a taxa de tráfego de pacotes nas portas de entrada e saída. A mini granularidade é 16Kbps e o máximo é 1Gbps
Camada 3 Características	Roteamento estático/roteamento padrão com entradas max 128 Gerenciamento de rede L2 + entradas máximas do protocolo ARP 1024
VLAN	Configuração de porta de acesso, tronco, híbrido 4K VLAN baseado na porta, IEEE802.1q, VLAN baseado no protocolo
Agregação portuária	Agregação dinâmica LACP, Agregação estática Max 5 agregação grupos e 8 portas por grupo.
Spanning Tree	STP (IEEE802.1d), RSTP (IEEE802.1w), MSTP (IEEE802.1s)
Multicast	Multicast VLAN, saída rápida IGMP Snooping v1/v2/V3, Max 1024 grupos multicast
Espelhamento Porto	Espelhamento bidirecional dos dados baseado na porta
QoS	Diff-Serv QoS, Marca Prioritária/Observação Algoritmo Agendamento Fila (SP, WRR, SP + WRR) Limitação de taxa baseada em fluxo, filtragem de pacotes baseada em fluxo Filas de saída 8 * de cada porta, mapeamento de prioridade 802.1p/DSCP
LCA	Emissão baseada em porta ACL, ACL baseado em porta e VLAN L2 a L4 packet filtering, combinando a primeira mensagem 80 bytes. Forneça ACL com base em MAC, endereço MAC de destino, origem IP, IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP e VLAN, etc.
Segurança	Ligação do IP-MAC-VLAN-porto Inspeção ARP, ataque Anti-DoS AAA & RADIUS, MAC aprendizagem limite Buracos negros Mac, proteção IP fonte Autenticação do endereço IEEE802.1X e MAC Broadcast storm control, Backup para host datum SSH 2.0, SSL, isolamento porta, ARP mensagem velocidade limite Gerenciamento hierárquico do usuário e proteção por senha
DHCP	Cliente DHCP, Snooping DHCP, Servidor DHCP
Gestão	FTP, TFTP arquivo upload e download gestão ONV NMS plataforma cluster gestão (LLDP + SNMP) NTP, registro do trabalho do sistema, teste do Ping, SNMP V1/V2/V3, LLDP CPU utilização instantânea vista status, Console/ Telnet/ SSH2.0 CLI Gerenciamento Web (HTTPS), Diagnóstico por Cabo, Recuperação de uma tecla
Sistema	Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
