Modelo

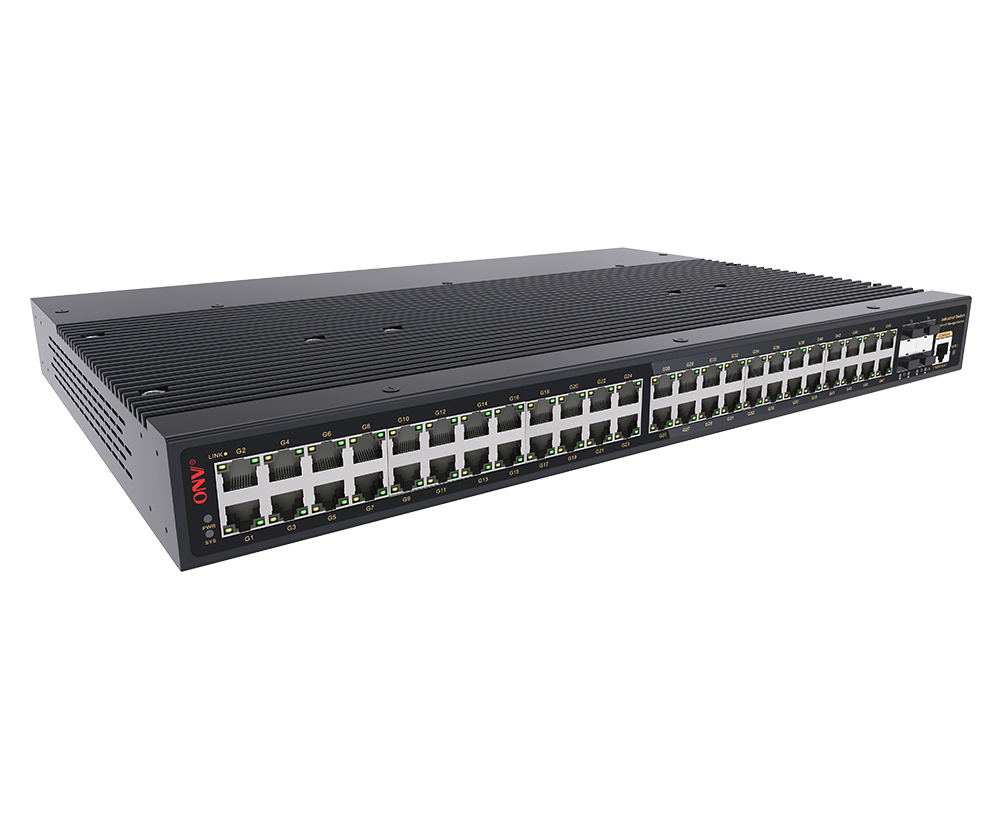

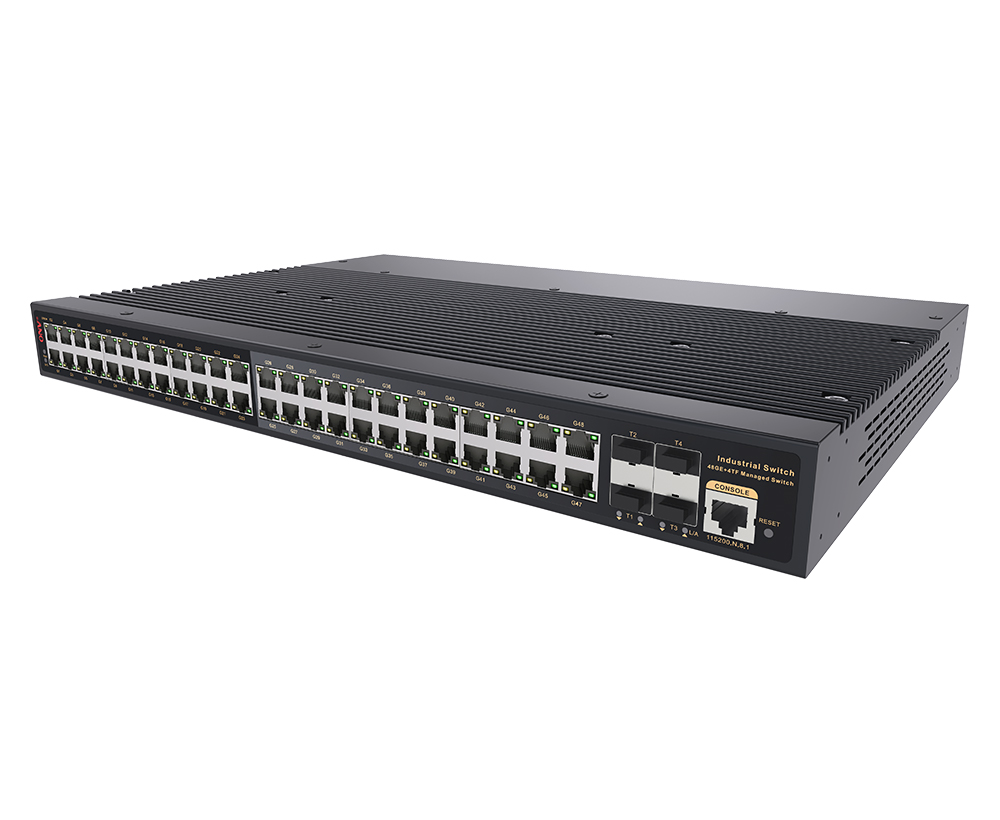

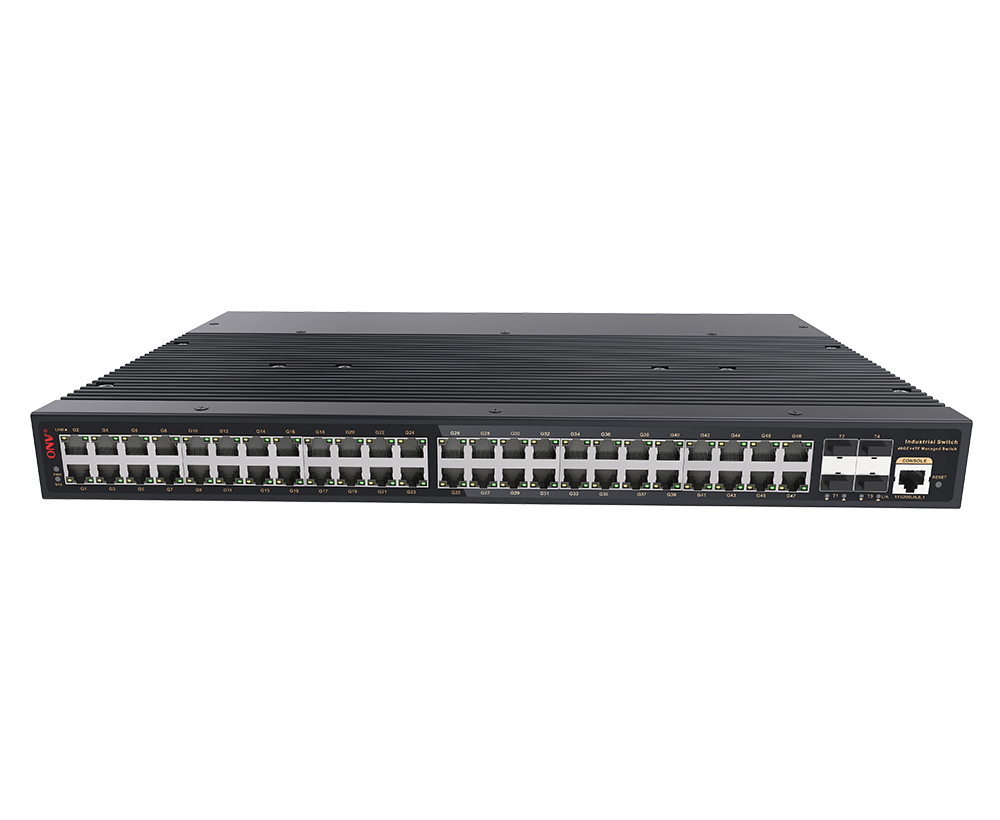

ONV-IPS58052FM

Características Interface

FixoPOrt

Porto do console 1 * (115200,N,8,1)

Interruptor do alarme do sem energia (FAULT)

2 * AC100-240V poder entrada portas

4*1/10G uplink SFP fibra portas (dados)

48*10/100/1000Base-T RJ45 portos (dados)

2 * DC12-48V power input ports (suporte a proteção anti-reversa)

Porta Ethernet

O porto 1-48 pode apoiar 10/100/1000Base-T auto-detecção, completamente/half-duplex MDI/ MDI-X auto-adaptação

Transmissão par trançado

10BASE-T: Cat3,4,5 UTP (≤ 100 metros)

100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros)

1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)

Porto fibra óptica

1/10G SFP porta de fibra óptica, padrão não incluem módulo óptico (opcional monomodo/multi-modo, fibra única/módulo óptico de fibra dupla. LC)

Expansão Porto Fibra Óptica

Turbo overclocking 2.5G expansão módulo óptico e anel rede

Cabo óptico/distância

Multi-modo: 850nm/ 0-550m(1G), 0-300m(10G), Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km

Parâmetro do chip

Tipo Gerenciamento Rede

L3

Protocolo Rede

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3ae 10GBase-LR/SR, IEEE 802.3x

Modo Encaminhamento

Armazenar e encaminhar (velocidade total do fio)

Capacidade do interruptor

216Gbps (sem bloqueio)

Encaminhamento Taxa @ 64byte

131Mpps

CPU(Hz)

Duplo-núcleo 1G

DRAM

2G

FLASH

256M

MAC

32K

Memória Buffer

16M

JumboFRamé

12K

LED Indicador

Alimentação: PWR (amarelo), Sistema: SYS (verde), Rede: Link (amarelo), Porta de fibra: L/A (verde)

Redefinir interruptor

Sim, pressione e segure o interruptor de reset por 10s e solte-o para restaurar as configurações de fábrica

Alimentação

Tensão total do PWR/ Input

60W- (AC100-240V)

Consumo Energia

Aguardem<35WPor exemplo,Carga completa<60W

Alimentação

Fonte de alimentação embutida, AC100 ~ 240V 50-60Hz, 0.65A

Porto entrada energia

Porta do interruptor do alarme, 2 * portas de entrada AC, 2 * DC12-48V portas

Design de porta de alimentação dupla entrada: prioridade de alimentação CA para suportar proteção de conexão anti-reversa e muda automaticamente para conexão DC quando a energia falha.

Parâmetro físico

Operação Temp/Umidade

-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação

Temp/umidade do armazenamento

-40 ~ + 80 °C, 5% ~ 95% RH Sem condensação

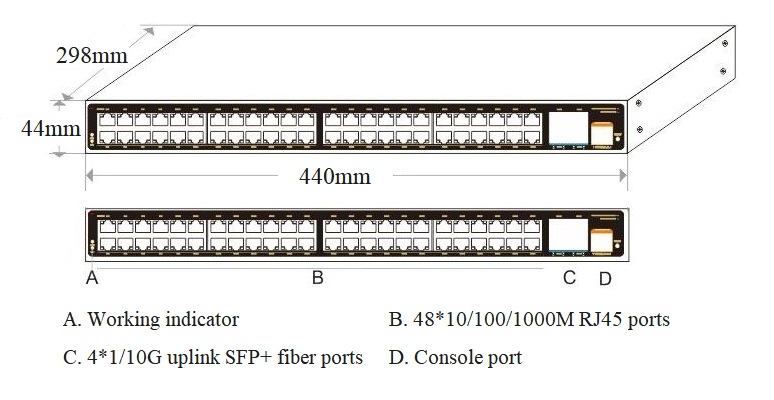

Dimensão(L * A * A)

440 *298* 44Mm

Peso líquido/bruto

4,3Quilograma/5.1Quilograma

Instalação

Desktop, 1U/19 "armário

Certificação & garantia

Proteção contra raios

Proteção nível: IP40

Proteção contra raios: 6KV 8/20us

IEC61000-4-3(RS): 10 V/m (80 ~ 1000MHz)

FCC Parte 15/CISPR22 (EN55022): Classe B

IEC61000-6-2 (Padrão Industrial Comum)

IEC61000-4-9 (campo magnético pulsado): 1000A/m

IEC61000-4-10 (oscilação amortecida): 30A/m, 1MHz

IEC61000-4-12/18 (onda de choque): CM 2.5kV, DM 1kV

IEC61000-4-4 (EFT): Cabo de alimentação: ± 4kV Cabo de dados: ± 2kV

IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s

IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga

IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz)

IEC61000-4-8 (campo magnético da frequência do poder): 100A/m,1000A/m, 1-3s

IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/DM ± 2kV, cabo de dados: ± 4kV

MMecânicoPRobes

IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque)

Certificação

O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 a classe B, RoHS

Garantia

5 anos, manutenção vitalícia.

Recurso Gerenciamento Rede

Interface

Controle do fluxo IEEE802.3x (Full duplex)

Porta exceção proteção mecanismo

Gestão do fluxo em tempo real do porto (intervalo do fluxo)

Módulo óptico DDMI diagnóstico digital em tempo real

Transmitir supressão tempestade com base na taxa portuária

Configuração e status do porto EEE Green Ethernet Energy-Saving

Limite a taxa de tráfego de pacotes nas portas de entrada e saída, a mini granularidade 16Kbps e max 1Gbps

Roteamento L3

Protocolo ARP, max 1000 entradas

IPV4/IPV6 VRRP, o grupo máximo é 255

Pingv6, Telnetv6, TFTPv6, DNSv6, ICMPv6

A interface VLANIF IPV4/IPV6 suporta até 128

IPV4 Equal Cost Routing, protocolo NG, max 1000 entradas

A rota estática IPV4/IPV6/rota padrão suporta até 128 entradas

Função de gerenciamento de rede L3, gerenciamento de pilha dupla IPV4/IPV6

Roteamento dinâmico IPV4, RIPv1/v2, OSPFv2, BGP4 , 4000 entradas do roteamento

Roteamento dinâmico IPV6 OSPFv3, BGP , RIPng, gestão IPV6, 1000 entradas do roteamento

O roteamento e encaminhamento L3 suporta comunicação entre diferentes segmentos de rede e diferentes VLAN

VLAN

Configuração de porta de acesso, tronco, híbrido.

VLAN baseada em protocolo, configuração QinQ, VLAN baseada em endereço MAC

VLAN baseada em porta (4K), IEEE802.1q, Voz VLAN, protocolo GVRP VLAN

Agregação portuária

LACP, agregação estática, grupos de agregação Max 26 e 8 portas por grupo.

Árvore tensão

STP BPDU Guard, filtragem BPDU e encaminhamento BPDU

STP(IEEE802.1d),RSTP(IEEE 802,1 w),MSTP(IEEE 802,1 s)

ERPS Ring Network

ERPS anel rede, recuperação tempo inferior a 20ms, ITU-T G.8032

Multicast

MLD Snooping, logout rápido do usuário, MVR (registro Multicast VLAN)

Multicast VLAN, IGMP Snooping v1/v2/v3 e 1024 grupos multicast no máximo

Espelhamento

Espelhamento bidirecional do tráfego para portas básicas

Suporta espelhamento de 1 a múltiplo, suporta até 4 sessões de portas

QoS

Algoritmo Agendamento Fila (SP, WRR, SP WRR)

Limitação de taxa baseada em fluxo, redirecionamento baseado em fluxo

Filtragem de pacotes baseada em fluxo, filas 8 * Output de cada porta

802.1p/DSCP mapeamento prioridade, Diff-Serv QoS, Priority Mark/Observação

LCA

ACL é emitido baseado na porta e VLAN

A função de filtragem de pacotes pode corresponder aos primeiros 80 bytes da mensagem e fornecer definição ACL com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, intervalo de portas TCP/UDP, VLAN etc.

Segurança

Função obrigatória do quadrilátero de portas do MAC VLAN do IP

Endereço MAC buraco negro, certificação AAA & RADIUS

Anti ataque DoS, Port transmitir mensagem supressão

Gerenciamento hierárquico do usuário e proteção por senha

O SSL garante a segurança na transmissão de dados

SSH 2.0 fornece um canal criptografado seguro para login do usuário

Função IP Source Guard, função ARP mensagem velocidade limite

Hospedar dados backup mecanismo, ARP intrusão detecção função

MAC address learning limit, autenticação IEEE802.1X baseada em porta

DHCP

Cliente DHCPPor exemplo,Snooping DHCPPor exemplo,DHCPServidor

Gestão

Gestão do cluster plataforma NMS (LLDP SNMP)

Relógio NTP, recuperação Um clique, Ver CPU em tempo real utilização status

FTP, TFTP, Xmodem, SFTP arquivo upload e download gestão

SNMP V1/V2/V3, detecção Ping, gerenciamento de rede Web (HTTPS)

Console/ AUX Modem/ Telnet/ SSH2.0 CLI linha comando configuração

Registo do trabalho do sistema, detecção do comprimento do cabo, protocolo Link Layer Discovery

Sistema

Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior

TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
