VISÃO GERAL
O ONV-IPS3005 é umGIgabit switch Ethernet industrial desenvolvido independentemente pela ONV. Tem 5*10/100/1000Base-TAdaptávelPortas RJ45. Cada porto pode apoiar a linha-taxa completa que envia.

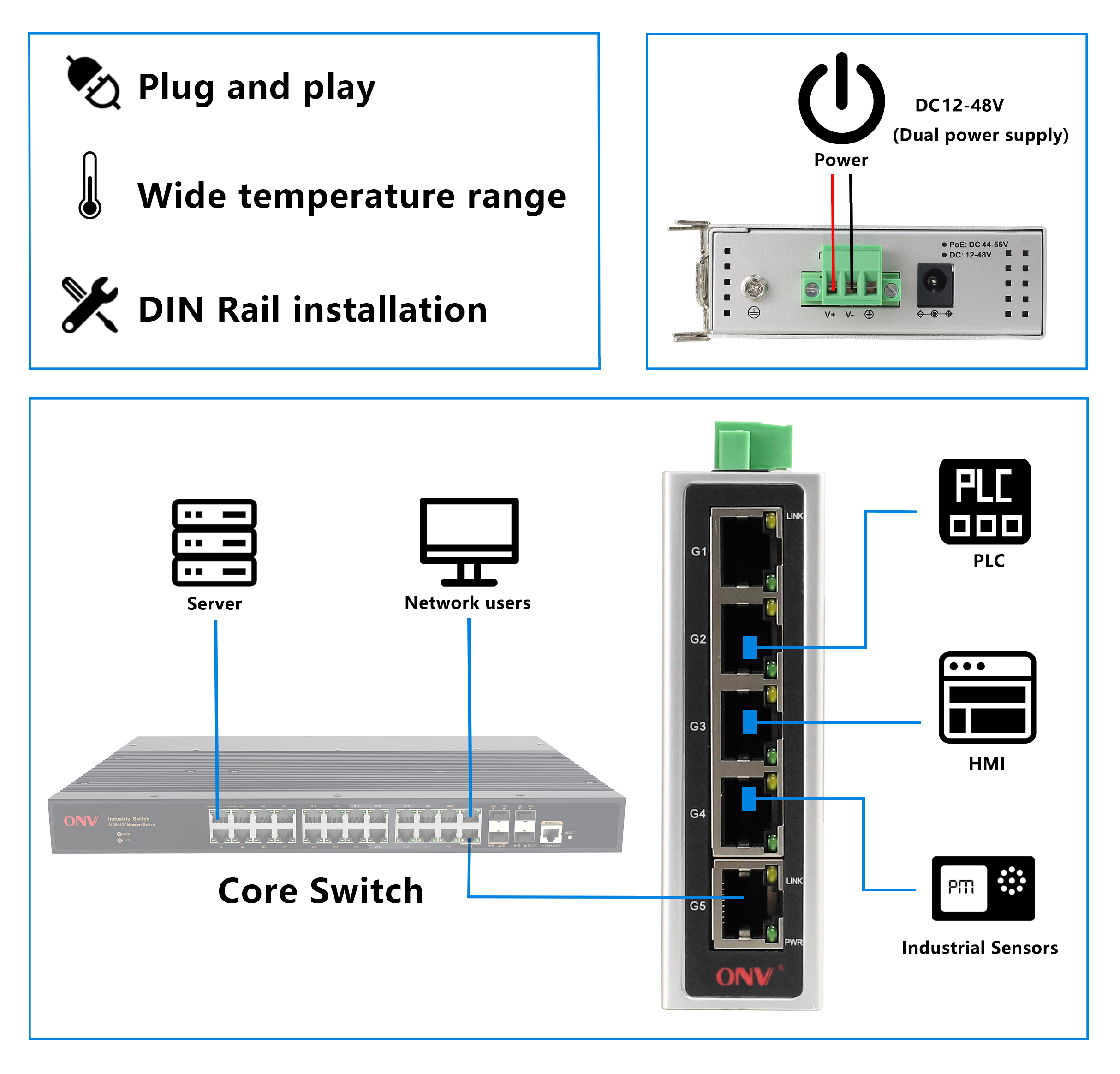

O ONV-IPS3005 tem a adaptação industrial excelente do ambiente do campo (estabilidade mecânica, adaptação do clima, adaptação eletromagnética do ambiente, etc.).É adequado para cenas industriais, como transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde para formar uma rede de comunicação econômica, estável e confiável. Modo não gerenciado, plug and play, sem configuração, fácil de usar.
CARACTERÍSTICA
Acesso Gigabit
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base em contrapressão.
◇ApoioGAbiquinaRJ45Portas, alta velocidade e alta largura de banda para atender às necessidades de vários cenários.
Estável e confiável
◇CCC, CE, FCC, RoHS.

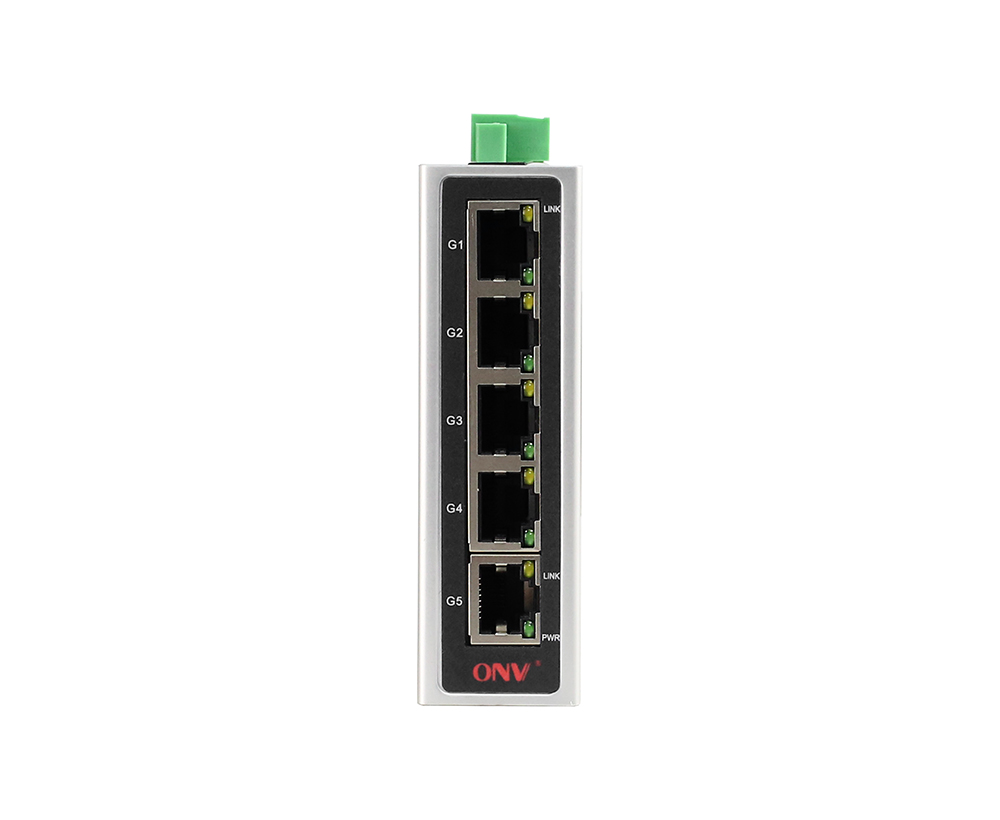

◇O painel amigável pode mostrar o status do dispositivo através do indicador LED de PWRELigação.
◇Baixo consumo de energia, carcaça de liga de alumínio e excelente dissipação de calor para garantir o funcionamento estável do interruptor.

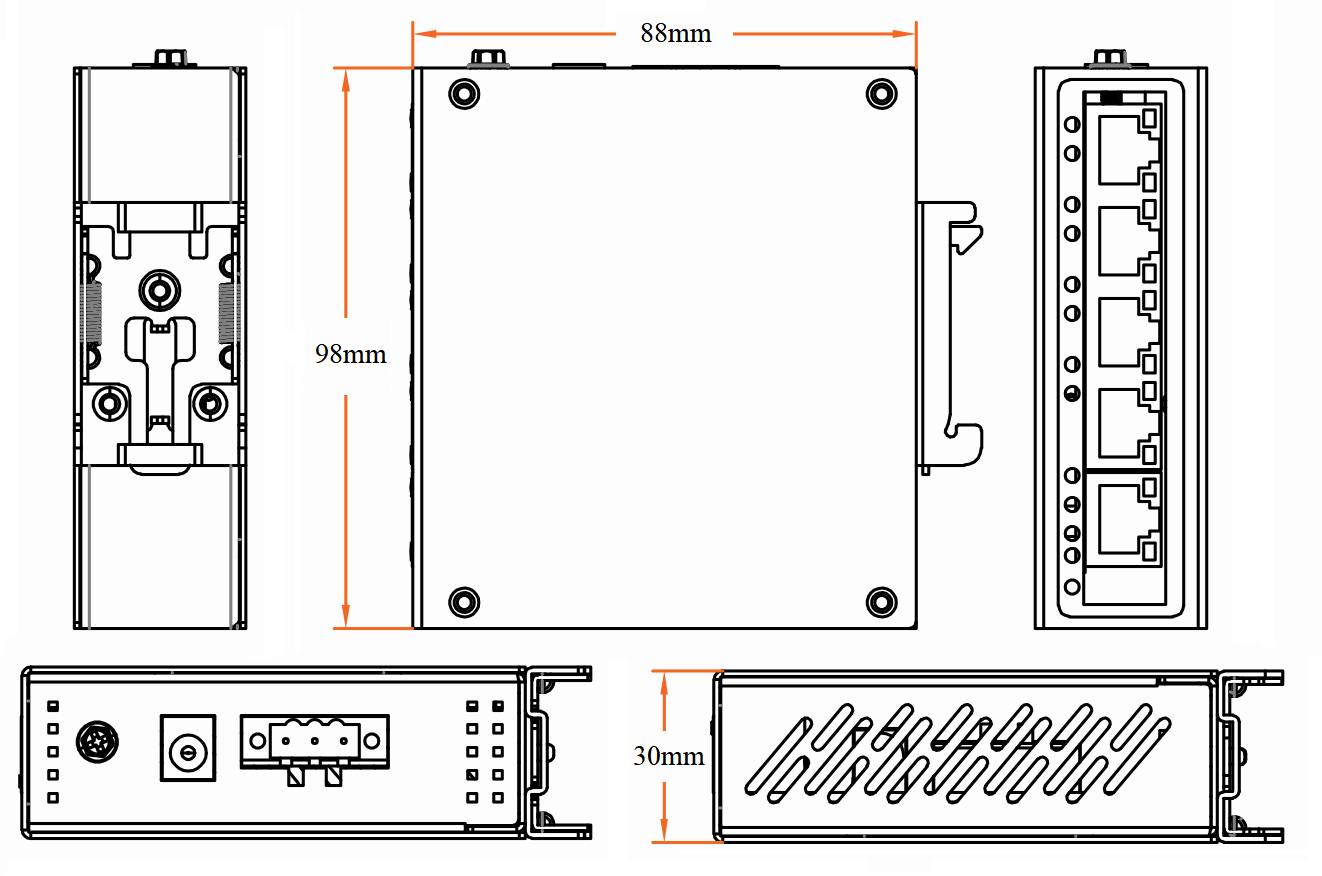

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS3005 |
Switch Ethernet industrial não gerenciado com portas RJ45 5*10/100/1000M. Pode suportar dupla entrada de alimentação DC e montagem trilho DIN. |
24W |
|
Nota:A fonte de alimentação não está incluída e precisa ser comprada. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
5 portasGInterruptor Ethernet industrial igabit |
1 |
SEt |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS3005 |
|
Características Interface |
|
|
Porto Fixo |
5*10/100/1000Base-T RJ45 portos (dados) |
|
Porta Ethernet |
Porta 1 5PodeApoio 10/100/1000Base-T(X)Auto-sensing, full/ half-duplex MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou posterior UTP (≤ 100 metros) 1000BASE-T: Cat5e ou posterior UTP (≤ 100 metros) |
|
Parâmetro do chip |
|
|
Protocolo Rede |
IEEE 802,3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e Encaminhar (Velocidade completa do fio) |
|
Capacidade do interruptor |
12Gbps (nãoN-Bloqueio) |
|
Encaminhamento Taxa @ 64byte |
7,44Mpps |
|
MAC |
2K |
|
Memória Buffer |
2M |
|
Quadro Jumbo |
9216bytes |
|
Indicador LED |
Potência: PWR (verde), Rede: Link G1-G5 (Amarelo) |
|
Alimentação |
|
|
Consumo Energia |
Aguardando <3W, carga máxima <5W |
|
Entrada Tensão/Interface |
DC12-48VPor exemplo,3P terminal industrial e DC power jack, suporte anti-reverso proteção |
|
Alimentação |
Não, opcional12V/24W ou 24V/24W alimentação industrial |
|
Parâmetro físico |
|
|
Operação Temp/Umidade |
-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação |
|
Armazenamento TPEM/Umidade |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
98 88 * * 30 milímetros |
|
Peso líquido/bruto |
0,25Quilograma/0,35Quilograma |
|
Instalação |

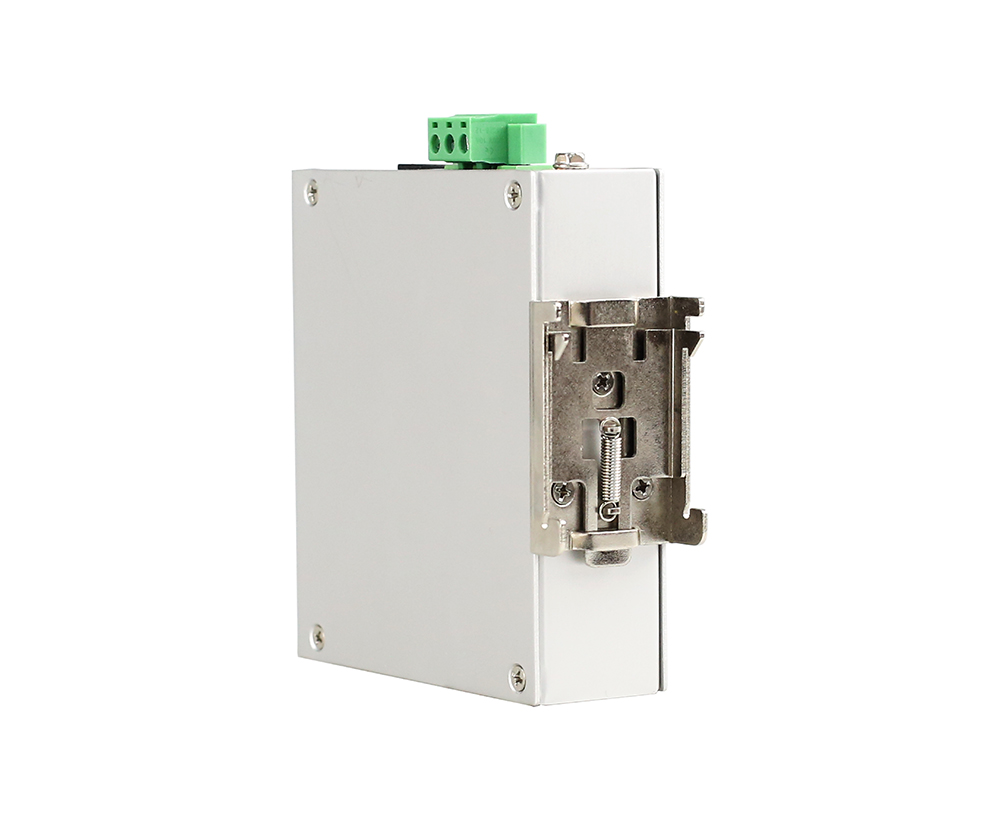

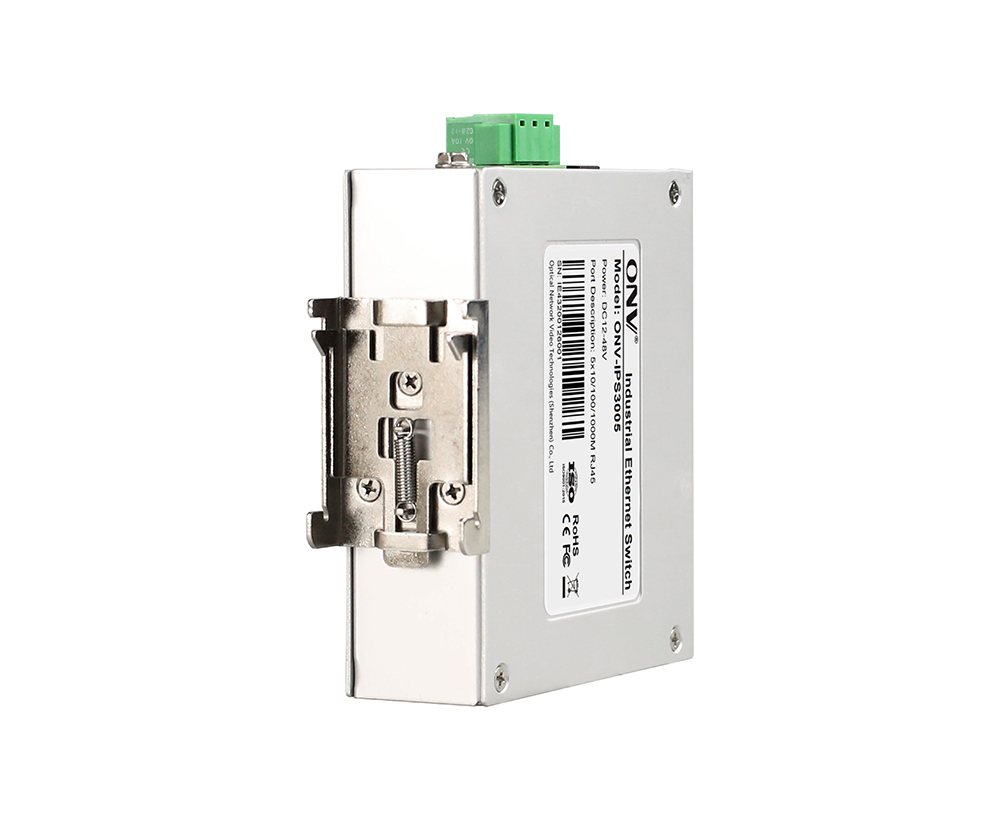

Desktop, 35 milímetros DINRCauda |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção nível: IP30 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque) |
|
Certificação |
Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
