VISÃO GERAL

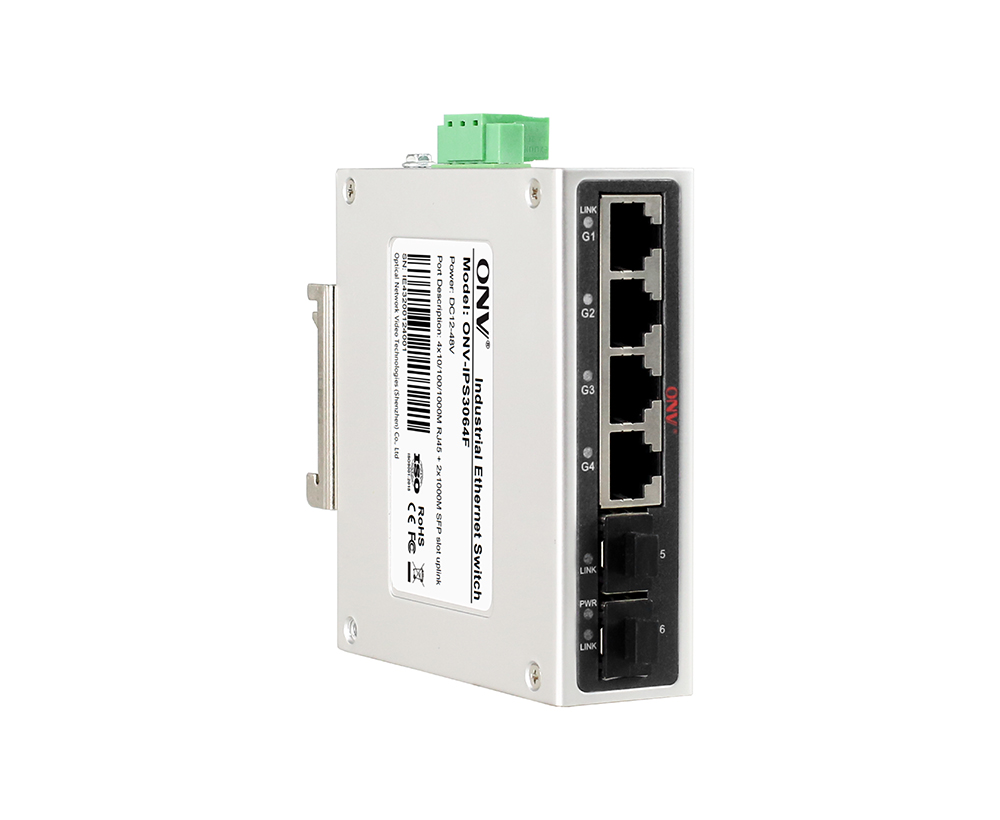

O ONV-IPS3064F é umGIgabit industrial Ethernet fibra switch desenvolvido independentemente pela ONV. Tem 4*10/100/1000MAdaptávelPortas RJ45 e 2*1000M uplink SFP fiber ports. Cada porto pode apoiar a linha-taxa completa que envia.
O ONV-IPS3064F tem a adaptação industrial excelente do ambiente do campo (estabilidade mecânica, adaptação do clima, adaptação eletromagnética do ambiente, etc.).É adequado para cenas industriais, como transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde para formar uma rede de comunicação econômica, estável e confiável. Modo não gerenciado, plug and play, sem configuração, fácil de usar.
CARACTERÍSTICA
Acesso Gigabit
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base em contrapressão.
◇Suporte GigabitRJ45Porto e SFPFibraPorta para atender aos requisitos de rede de vários cenários.
Estável e confiável
◇CCC,CE, FCC, RoHS.
◇O painel amigável pode mostrar o status do dispositivo através do indicador LED de PWRELigação.
◇Baixo consumo energético, aAlojamento da liga do luminum, e dissipação de calor excelente para assegurar a operação estável do interruptor.

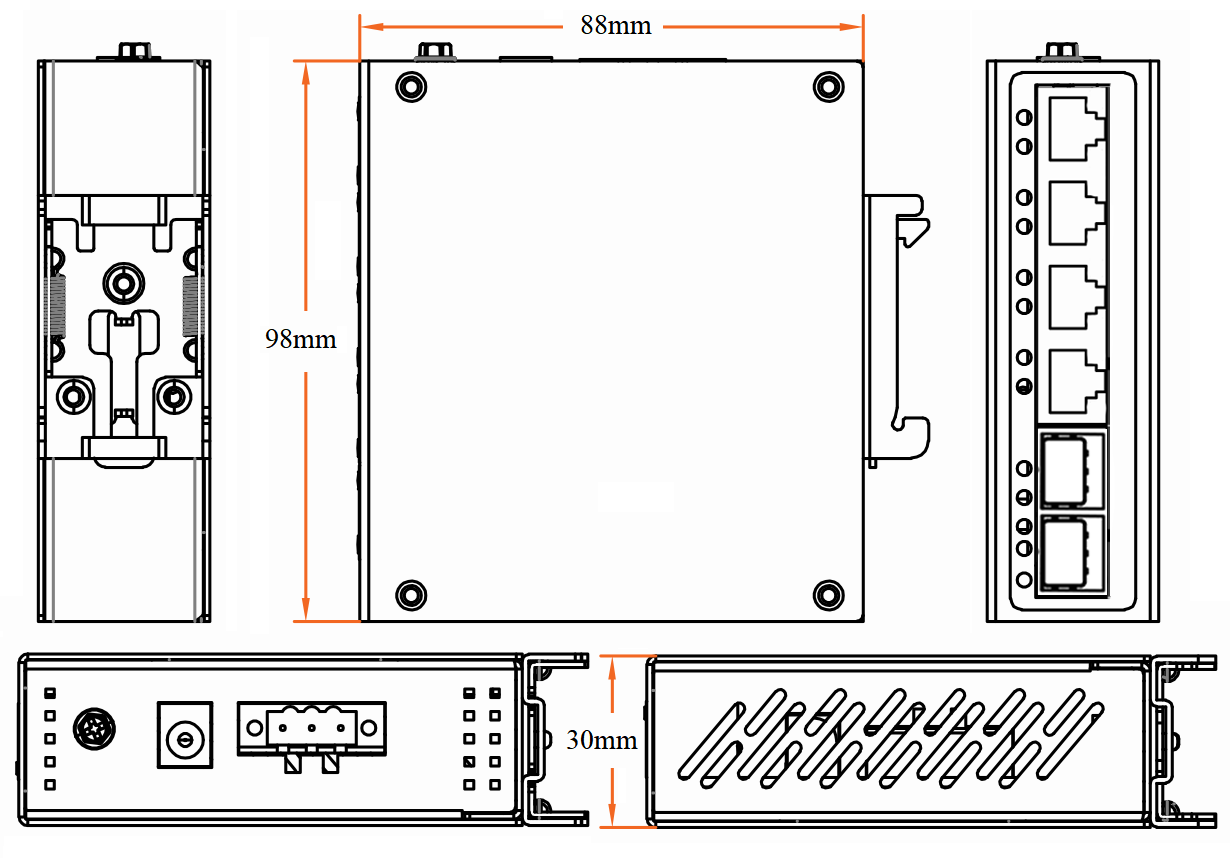

DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS3064F |
Interruptor industrial não gerenciado Ethernet fibra com 2*1000MUplinkSFP fibra portas e 4*10/100/1000M portas RJ45.Pode suportar dupla entrada de alimentação DC e montagem DIN Rail. |
24W |
|
Nota:O módulo óptico e a fonte de alimentação não estão incluídos e precisam ser comprados. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
6 portasGInterruptor Ethernet industrial igabit |
1 |
SEt |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
MÓDULO ÓPTICO
|
Produto |
Modelo |
Descrição |
Unidade |
|
1,25GÓpticaMódulo |
2630-G |
Módulo óptico industrial SFP, fibra dupla 850nm multimodo 1.25G, distância de transmissão: 550m, interface LC, suporta função DDM e hot plugging. |
PC |
|
2632-G |
Módulo ótico industrial de SFP, fibra dupla 1310nm do único-modo 1.25G, distância de transmissão: 20km, Interface LC, suporta função DDM e hot plugging. |
PC |
|
|
2612-T-G |
Módulo ótico industrial de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km, Interface LC, suporta função DDM e hot plugging. |
PC |
|
|
2613-R-G |
Módulo ótico industrial de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km, Interface LC, suporta função DDM e hot plugging. |
PC |
|
|
2612-T-SC-G |
Módulo ótico industrial de SFP, fibra TX1310nm/do único-modo 1.25GRX1550nm, transmissão distância: 20km, Interface SC, suporta função DDM e hot plugging. |
PC |
|
|
2613-R-SC-G |
Módulo ótico industrial de SFP, fibra TX1550nm/do único-modo 1.25GRX1310nm, transmissão distância: 20km, Interface SC, suporta função DDM e hot plugging. |
PC |
FORNECIMENTO DE ALIMENTAÇÃO
|
Produto |
Modelo |
Descrição |
Unidade |
|
Alimentação industrial trilho DIN 24W |
GWS-DP24-12 |
DIN Rail 24W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60H 0.35A Saída Tensão: DC12V, 2.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
|
Alimentação industrial trilho DIN 24W |
GWS-DP24-24 |
DIN Rail 24W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60H 0.35A Saída Tensão: DC24V, 1.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS3064F |
|
Características Interface |
|
|
Porto Fixo |
4*10/100/1000Base-T RJ45 portos (dados) 2 * 1000Base-X uplink SFP fibra portas (dados) |
|
Porta Ethernet |
Porta 1-4 lataApoio 10/100/1000Base-T(X)Sensor automático, completo/ MDI meio duplex/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metrosS) 100BASE-TX: Cat5 ou posterior UTP (≤ 100 metrosS) 1000BASE-T: Cat5e ou posterior UTP (≤ 100 metrosS) |
|
Porto fibra óptica |
A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC) |
|
Cabo óptico/distância |
Multi-Modo: 850nm-0-550M, 1310nm-0-2km, SUtile-Modo: 1310nm-0-40Km, 1550nm-0-120Km |
|
Parâmetro do chip |
|
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
12Gbps (Sem bloqueio) |
|
Encaminhamento Taxa @ 64byte |
8,93 Mpps |
|
MAC |
2K |
|
Memória Buffer |
2M |
|
Quadro Jumbo |
9216bytes |
|
Indicador LED |

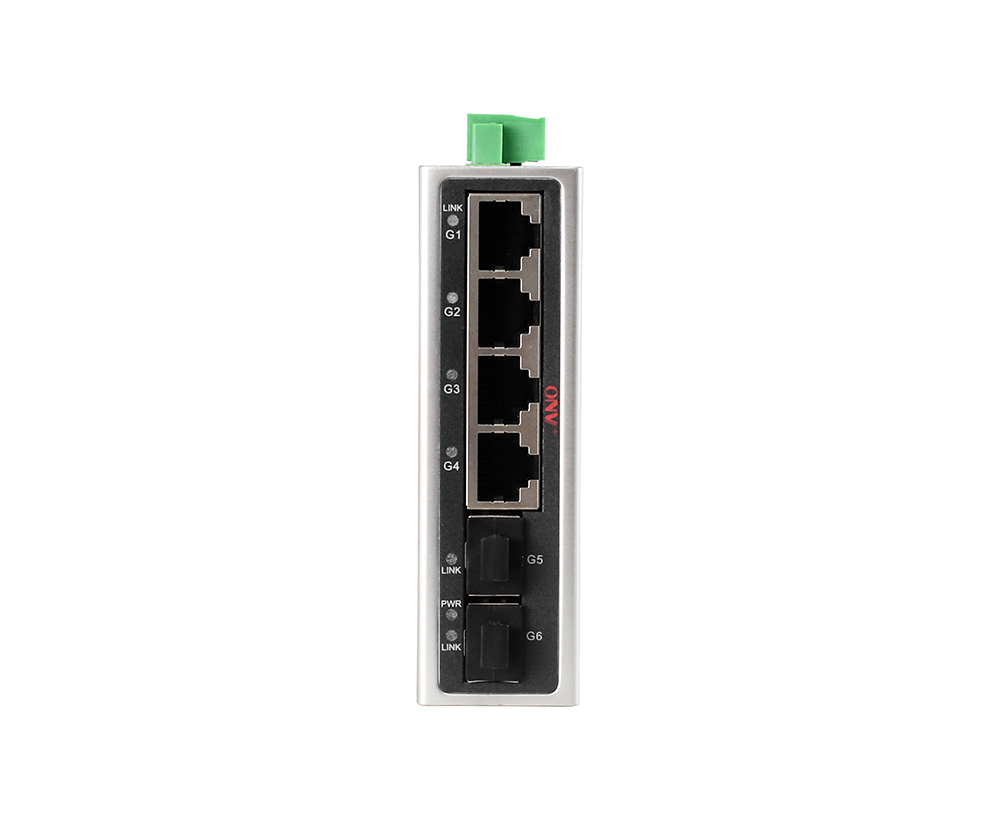

Potência: PWR (verde), Rede: Link G1-G6 (verde) |
|
Alimentação |
|
|
Consumo Energia |
Standby<5W, carga máxima <8W |
|
Entrada Tensão/Interface |
DC12-48VPor exemplo,3P terminal industrial e DC power jack, suporte anti-reverso proteção |
|
Alimentação |
Não, opcional12V/24W ou 24V/24W alimentação industrial |
|
Parâmetro físico |
|
|
Operação TPEM/Umidade |
-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação |
|
Armazenamento TPEM/Umidade |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
98 88 * * 30 milímetros |
|
Peso líquido/bruto |
0,25 kg/0,35 kg |
|
Instalação |

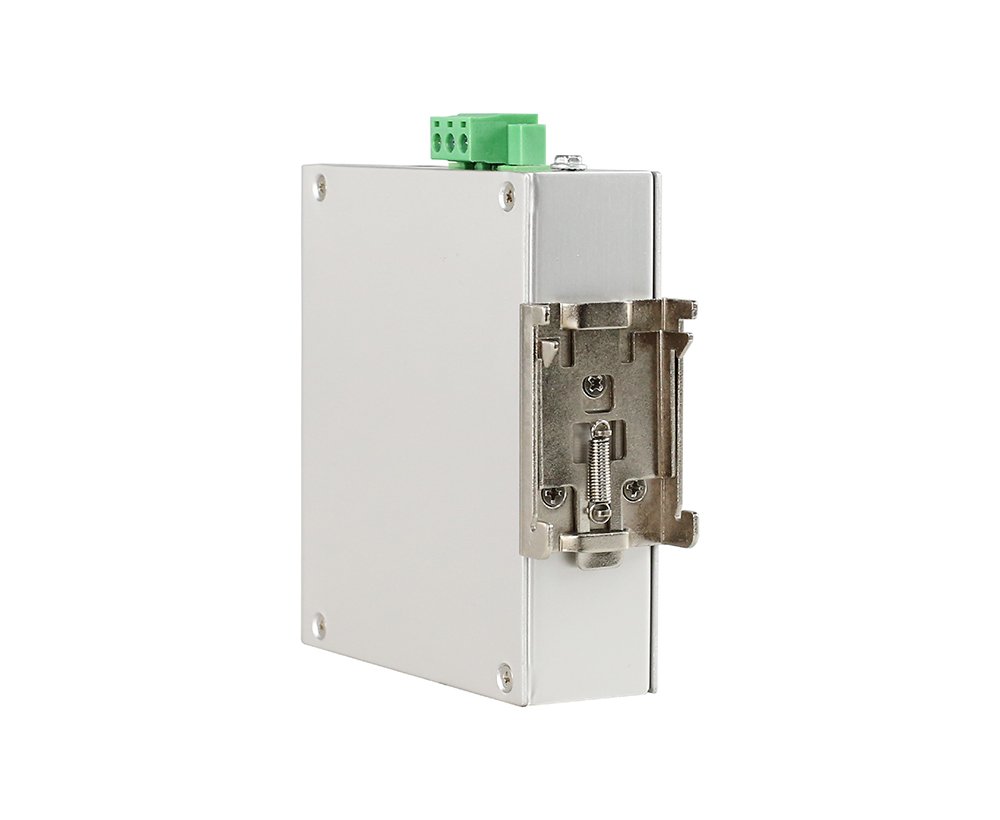

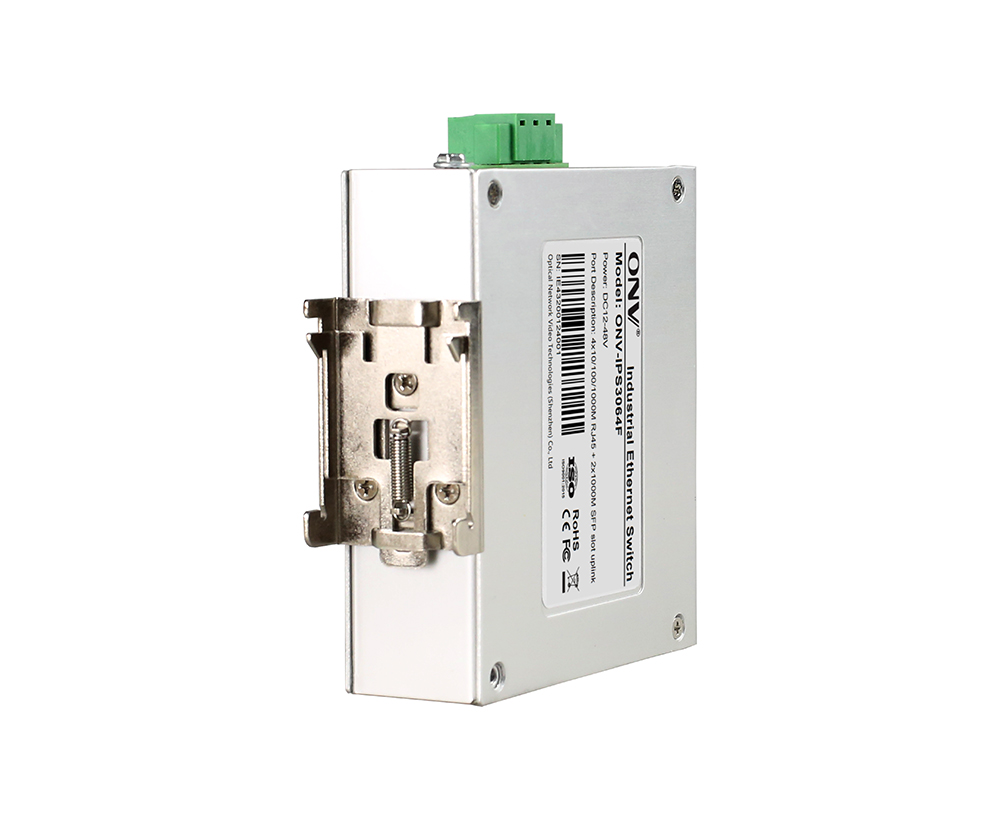

Desktop, 35 milímetros DINRCauda |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção nível: IP30 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS): 10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque) |
|
Certificação |
Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
