VISÃO GERAL

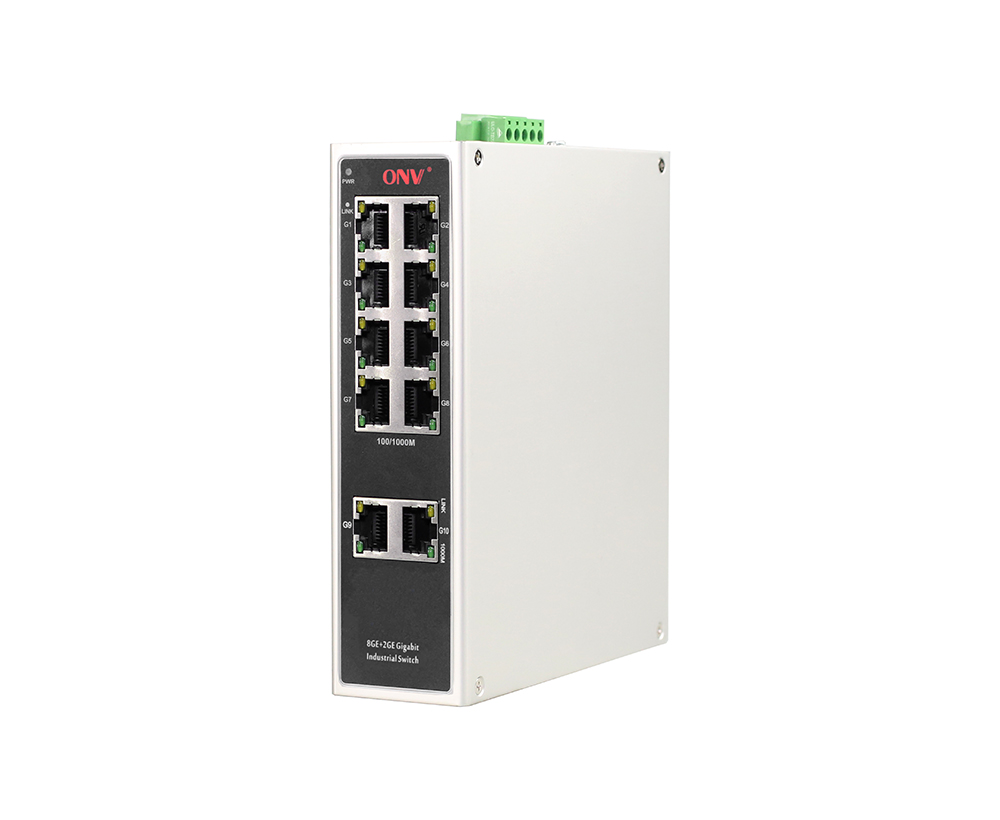

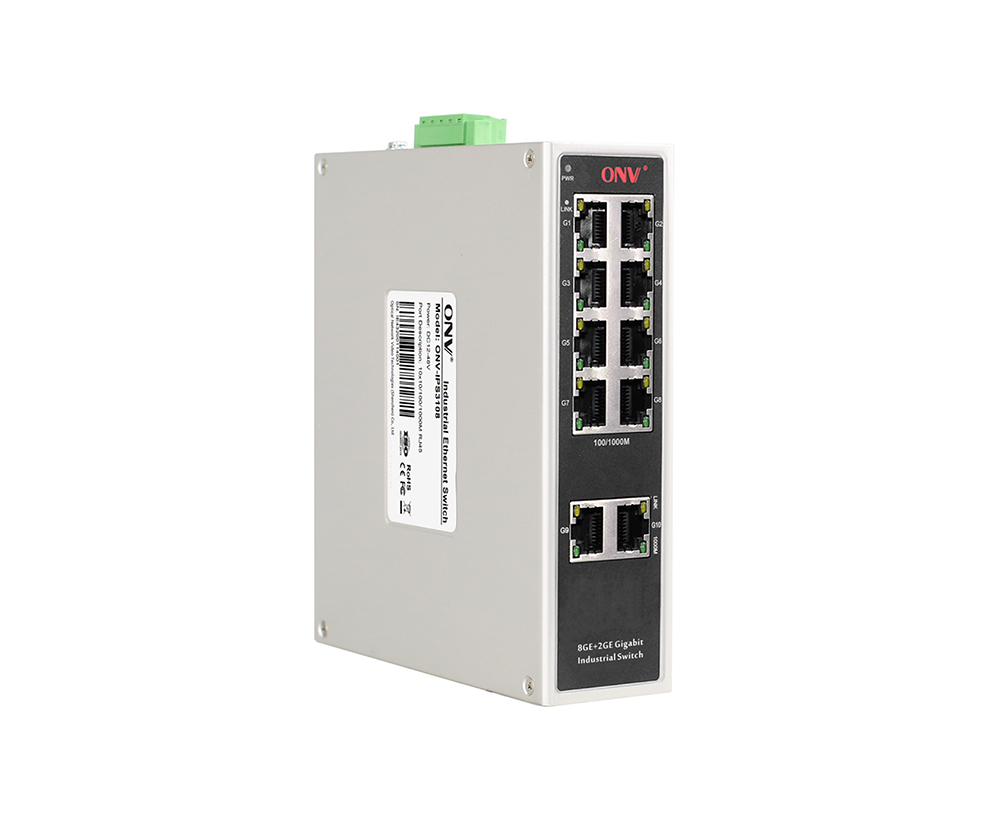

OONV-IPS3108É umGIgabit switch Ethernet industrial desenvolvido independentemente pela ONV.Tem10* 10/100/1000M adaptávelPortas RJ45. Cada porto pode apoiar a linha-taxa completa que envia.

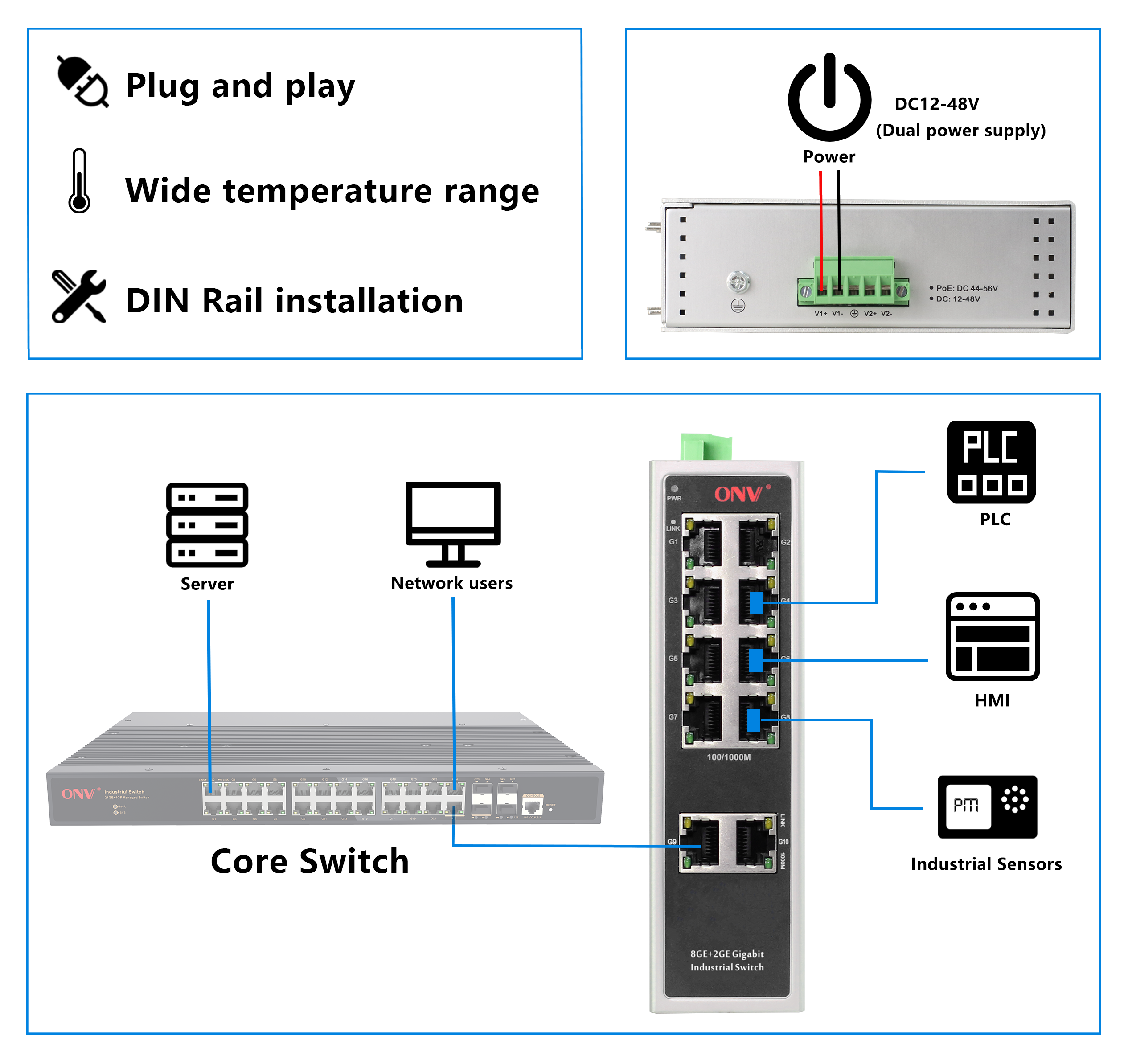

OONV-IPS3108Tem a adaptação industrial excelente do ambiente do campo (estabilidade mecânica, adaptação do clima, adaptação eletromagnética do ambiente, etc.). É adequado para cenas industriais, como transporte inteligente, trânsito ferroviário, indústria de energia, mineração, petróleo, transporte, metalurgia e construção de energia verde para formar uma rede de comunicação econômica, estável e confiável. Modo não gerenciado, plug and play, sem configuração, fácil de usar.
CARACTERÍSTICA
GigabitACesso
◇Apoie a transmissão deobstrução da fio-velocidade.
◇Suporte full-duplex baseado em IEEE802.3x e half-duplex com base em contrapressão.
◇ApoioGAbiquinaRJ45Portos, alta velocidadePor exemplo,E conexão de banda larga alta para encontrar as necessidades de vários encenações.
Estável e confiável
◇CCC, CE, FCC, RoHS.

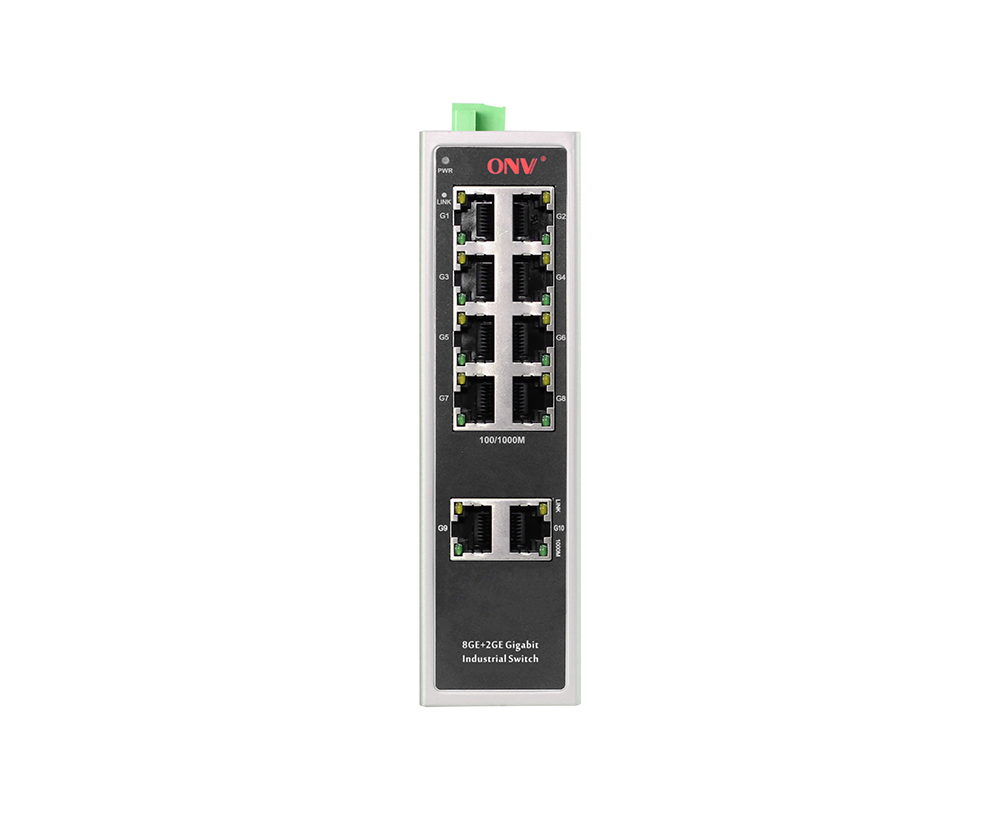

◇O painel amigável pode mostrar o status do dispositivo através do indicador LED de PWRELigação.
◇Baixo consumo de energiaCarcaça da liga de alumínio e dissipação de calor excelente para assegurar a operação estável do interruptor.
DIMENSÃO
INFORMAÇÕES DE ENCOMENDA
|
Modelo |
Descrição |
Fonte alimentação recomendada |
|
ONV-IPS3108 |
Interruptor Ethernet industrial não gerenciado com portas RJ45 10*10/100/1000M. Pode suportar redundanteCCEntrada do poder e RUÍDORMontagem ail. |
24W |
|
Nota:A fonte de alimentação não está incluída e precisa ser comprada. |
||
LISTA DE EMBALAGEM
|
Lista embalagem |
Conteúdo |
Quantidade |
Unidade |
|
10 portasGInterruptor Ethernet industrial igabit |
1 |
SEt |
|
|
Guia do usuário |
1 |
PC |
|
|
Cartão Garantia e Certificado de Conformidade |
1 |
PC |
FORNECIMENTO DE ALIMENTAÇÃO
|
Produto |
Modelo |
Descrição |
Unidade |
|
Alimentação industrial trilho DIN 24W |
GWS-DP24-12 |
DIN Rail 24W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60H 0.35A Saída Tensão: DC12V, 2.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
|
Alimentação industrial trilho DIN 24W |
GWS-DP24-24 |
DIN Rail 24W único conjunto de alimentação de saída Tensão de entrada: AC100V ~ 240V 50-60H 0.35A Saída Tensão: DC24V, 1.0A Operação Temperatura: -40 ℃ a + 70 ℃ |
PC |
ESPECIFICAÇÃO TÉCNICA
|
Modelo |
ONV-IPS3108 |
|
Características Interface |
|
|
Porto Fixo |
10*10/100/1000Base-T RJ45 portos (dados) 2 conjuntos V +, V-redundante porta de alimentação DC (5P Phoenix terminal) |
|
Porta Ethernet |
O porto 1-10 pode apoiar a auto-detecção 10/100/1000Base-T(X), completamente/meio-frente e verso MDI/ MDI-X auto-adaptação |
|
Transmissão par trançado |
10BASE-T: Cat3,4,5 UTP (≤ 100 metros) 100BASE-TX: Cat5 ou posterior UTP (≤ 100 metros) 1000BASE-T: Cat5e ou posterior UTP (≤ 100 metros) |
|
Parâmetro do chip |
|
|
Protocolo Rede |
IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3u 1000Base-T, IEEE 802.3x |
|
Modo Encaminhamento |
Armazenar e encaminhar (velocidade total do fio) |
|
Capacidade do interruptor |
20Gbps (nãoN-Bloqueio) |
|
Encaminhamento Taxa @ 64byte |
14,88 Mpps |
|
MAC |
2K |
|
Memória Buffer |
2M |
|
Quadro Jumbo |
9,2 K |
|
Indicador LED |
Potência: PWR (GRéen)Por exemplo,Rede: Ligação G1-G10 (SAbaixo) |
|
Alimentação |
|
|
Consumo Energia |
Standby<6W, carga completa <12W |
|
Entrada Tensão/Interface |
DC12-48V, terminal industrial phoenix 5P, proteção anti-reversa. |
|
Alimentação |
Não, opcional 12V/24W ou 24V/24W fonte de alimentação industrial |
|
Parâmetro físico |
|
|
Operação TPEM/Umidade |
-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação |
|
Armazenamento TPEM/Umidade |
-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação |
|
Dimensão (L * W * H) |
155 135 * * 44 milímetros |
|
Peso líquido/bruto |
0,6 kg/ 0.8Quilograma |
|
Instalação |

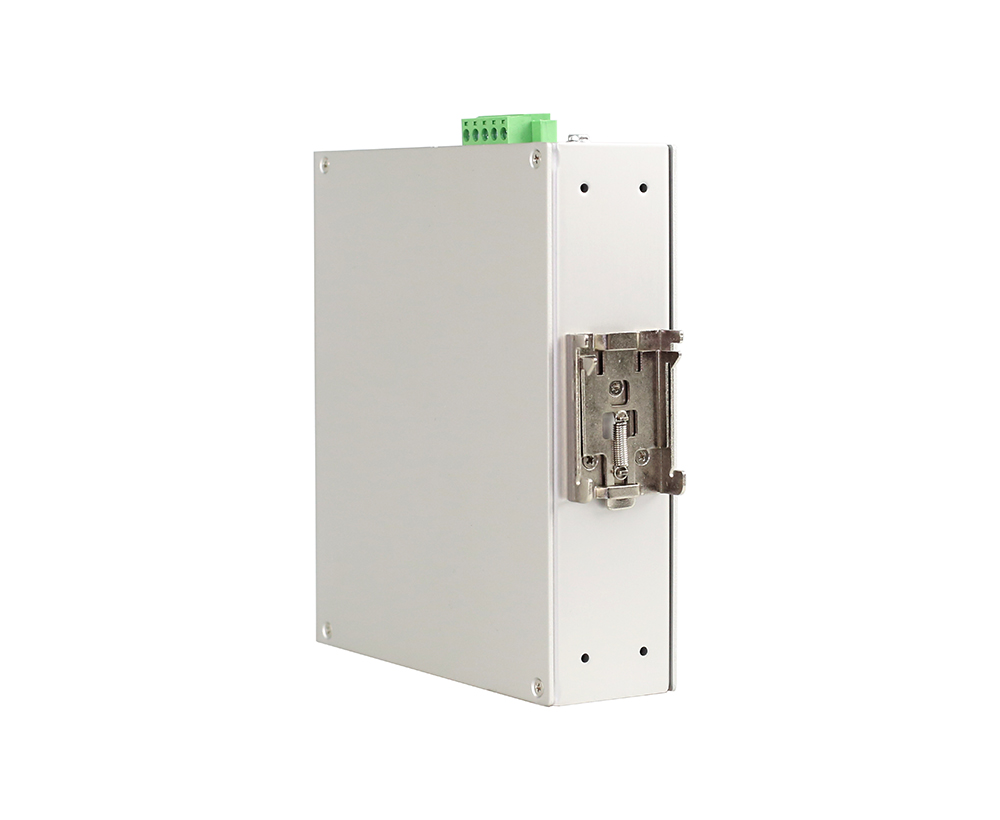

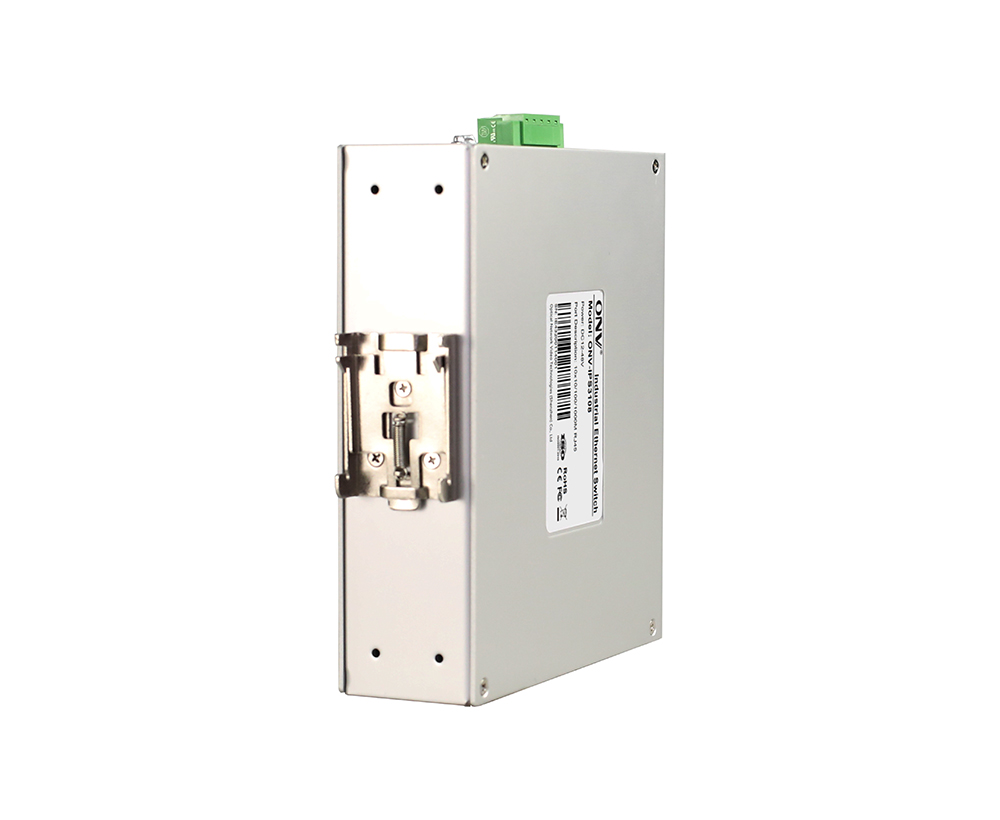

Desktop, 35 milímetros DINRCauda |
|
Certificação & garantia |
|
|
Proteção contra raios |
Proteção nível: IP30 Proteção contra raios: 6KV 8/20us IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz) FCC Parte 15/CISPR22 (EN55022): Classe A IEC61000-6-2 (Padrão Industrial Comum) IEC61000-4-9 (campo magnético pulsado): 1000A/m IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz IEC61000-4-12/18 (Shockwave): CM2.5kV, DM1kV IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV IEC61000-4-16 (transmissão de modo comum): 30V, 300V, 1s IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz) IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s IEC61000-4-5 (Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV |
|
Propriedades mecânicas |
IEC60068-2-6 (Anti Vibração), IEC60068-2-32 (Queda Livre), IEC60068-2-27 (Anti Choque) |
|
Certificação |
Marca CE, anúncio publicitário, CE/LVD EN62368-1, FCC peça 15 classe A, RoHS |
|
Garantia |
5 anos, manutenção vitalícia. |
