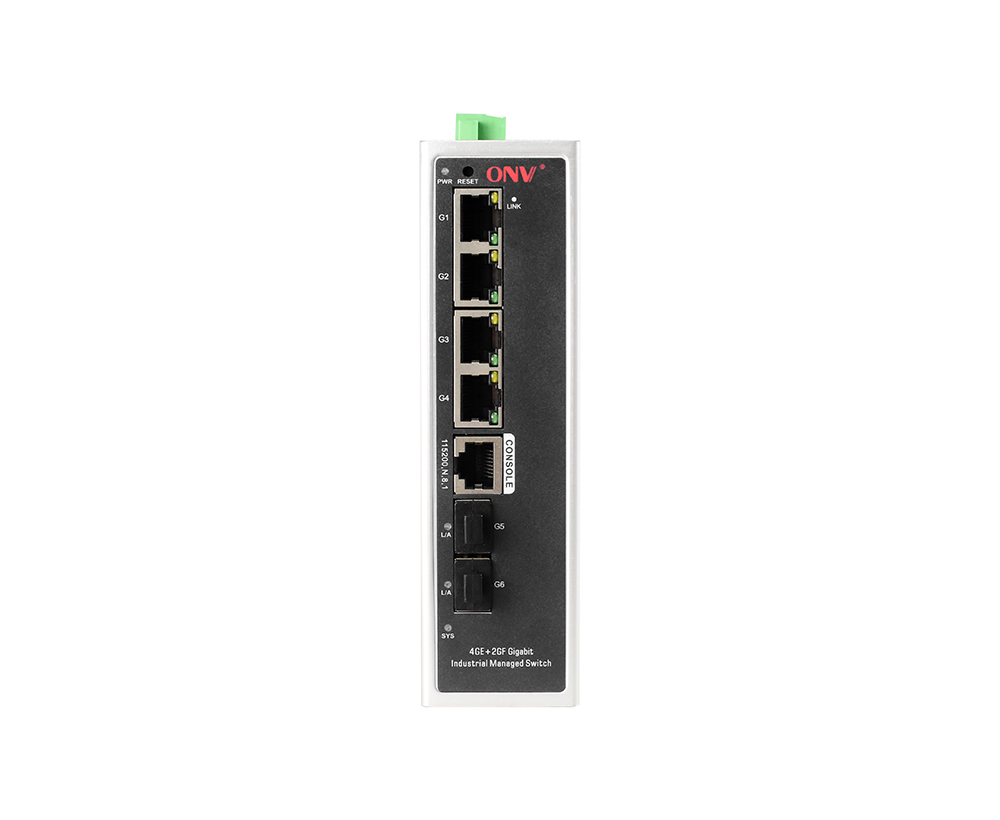

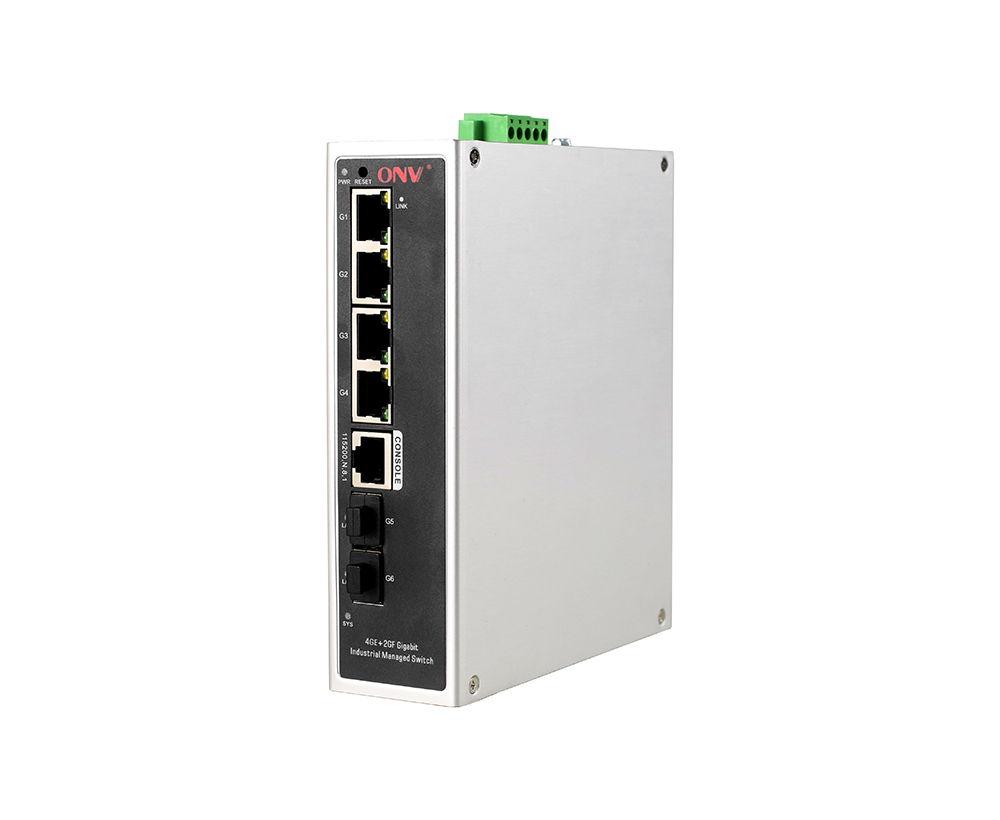

Modelo

ONV-IPS3006FM

Características Interface

Porto Fixo

Porto do console 1 * RS232 (115200,N,8,1)

4*10/100/1000Base-T RJ45 portos (dados/poder)

2*100/1000Base-X uplink SFP fibra portas (dados)

2 set V , V-redundante porta de alimentação DC (5P terminal Phoenix industrial)

Porta Ethernet

O porto 1-4 pode apoiar a auto-detecção 10/100/1000Base-T(X), completamente/half-duplex MDI/ MDI-X auto-adaptação

Transmissão par trançado

10BASE-T: Cat3,4,5 UTP (≤ 100 metros)

100BASE-TX: Cat5 ou UTP posterior (≤ 100 metros)

1000BASE-T: Cat5e ou UTP posterior (≤ 100 metros)

Porto fibra óptica

A relação da fibra ótica do gigabit, defeito nenhum inclui o módulo ótico (único-modo opcional/multi-modo, única fibra/módulo ótico da fibra dupla. LC).

Cabo óptico/distância

Multi-modo: 850nm/ 0-550m, Único-modo: 1310nm/ 0-40km, 1550nm/ 0-120km

Parâmetro do chip

Tipo Gerenciamento Rede

L2

Protocolo Rede

IEEE 802.3 10BASE-T, IEEE 802.3i 10Base-T, IEEE 802.3u 100Base-TX, IEEE 802.3ab 1000Base-T, IEEE 802.3z 1000Base-X, IEEE 802.3x

Modo Encaminhamento

Armazenar e encaminhar (velocidade total do fio)

Capacidade do interruptor

12Gbps (sem bloqueio)

Encaminhamento Taxa @ 64byte

8,93 Mpps

CPU(Hz)

500M

DRAM

1G

Flash

128M

Memória Buffer

4,1 M

MAC

2K

Indicador LED

Potência: PWR (verde), Rede: Link G1-G4 (amarelo), Sistema: SYS (verde)Por exemplo,Porta fibra: L/A G5-G6 (verde)

Redefinir interruptor

Pressione e segure o botão reset por 10 segundos e solte-o para restaurar as configurações de fábrica

Alimentação

Consumo Energia

Standby<6W, carga máxima <12W

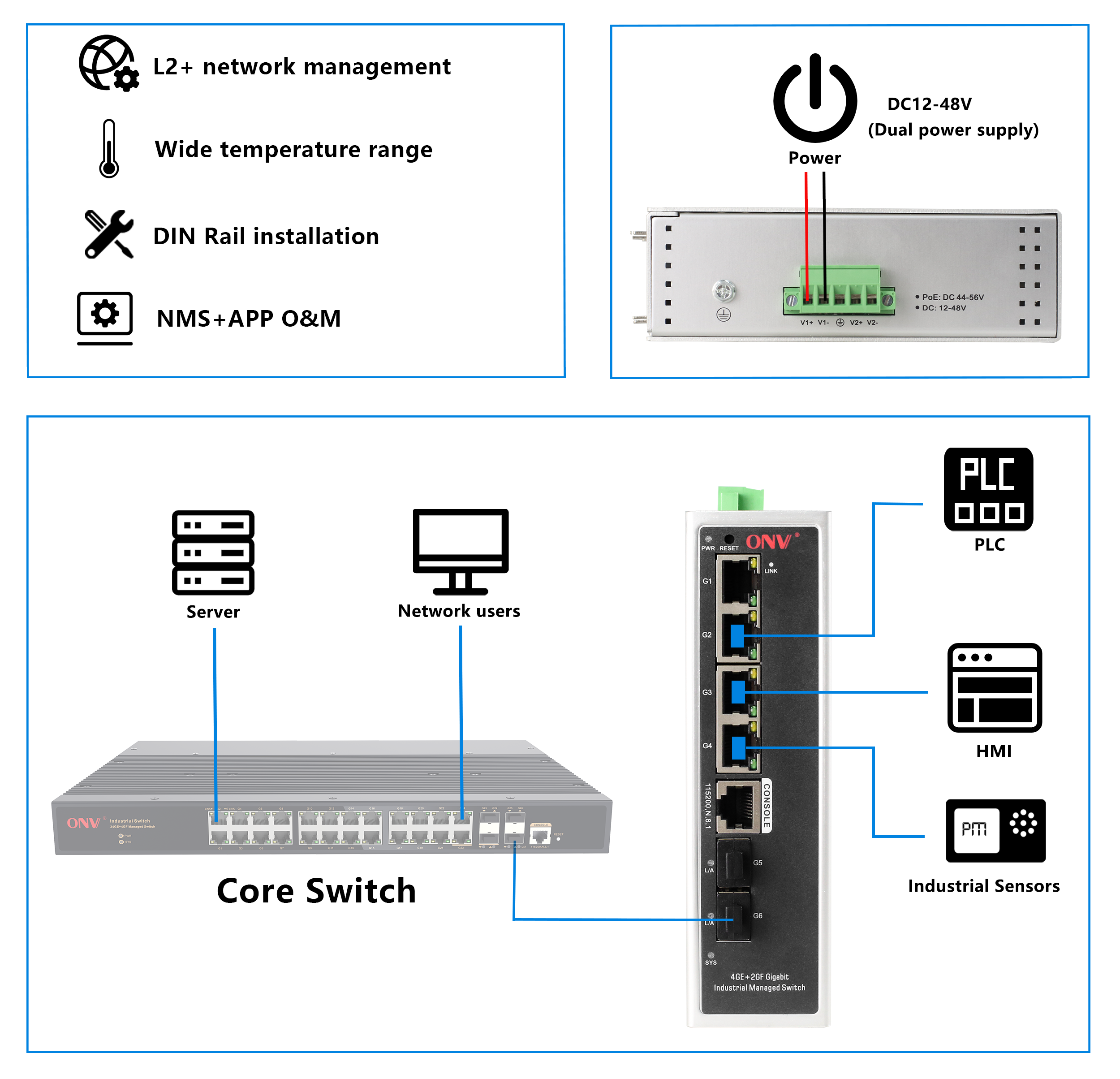

Entrada Tensão/Interface

DC12-48V,O terminal industrial do phoenix 5P, apoia a proteção anti-reversa.

Alimentação

Não, opcional12V/24WOu24V/24W alimentação industrial

Parâmetro físico

Operação Temp/Umidade

-40 ~ + 75 °C, 5% ~ 90% RH Sem condensação

Temp/umidade do armazenamento

-40 ~ + 85 °C, 5% ~ 95% RH Sem condensação

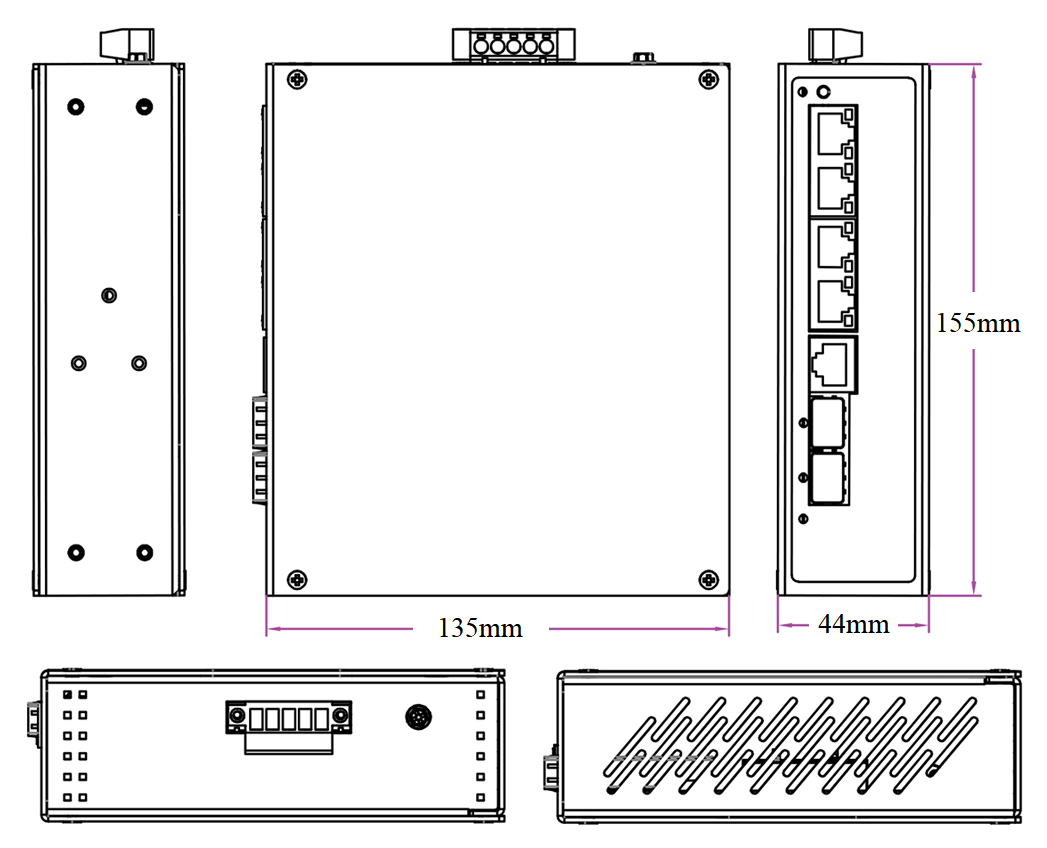

Dimensão (L * W * H)

155 135 * * 44 milímetros

Peso líquido/bruto

0,6 kg/0,8 kg

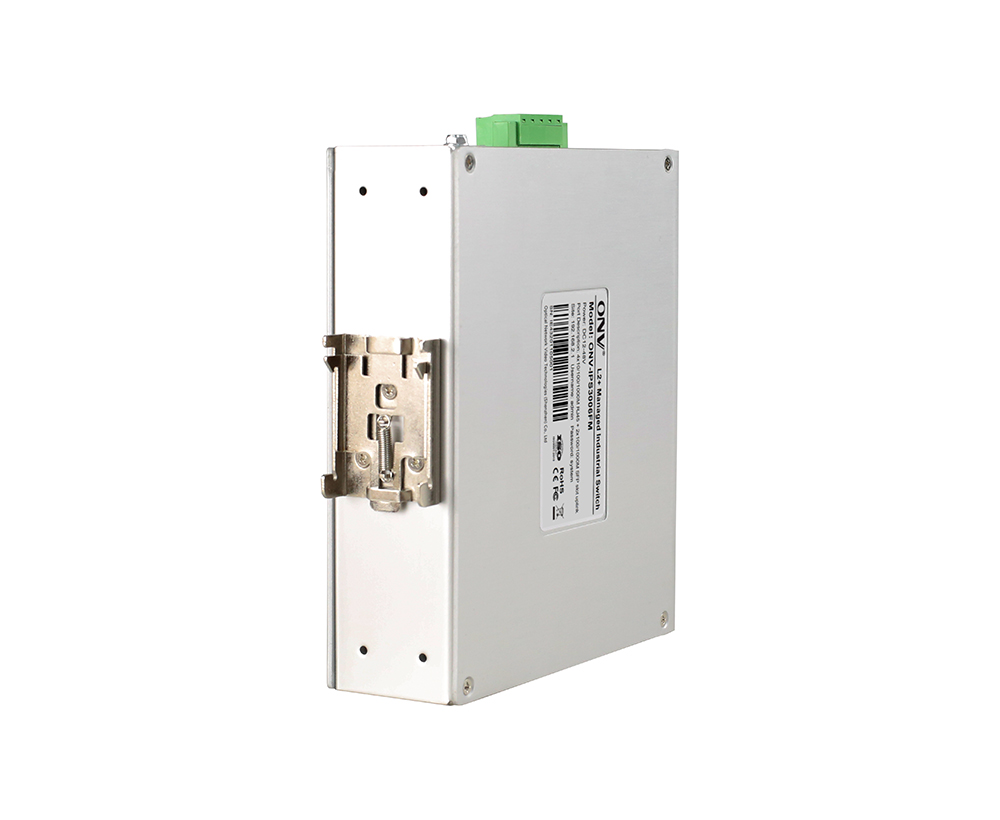

Instalação

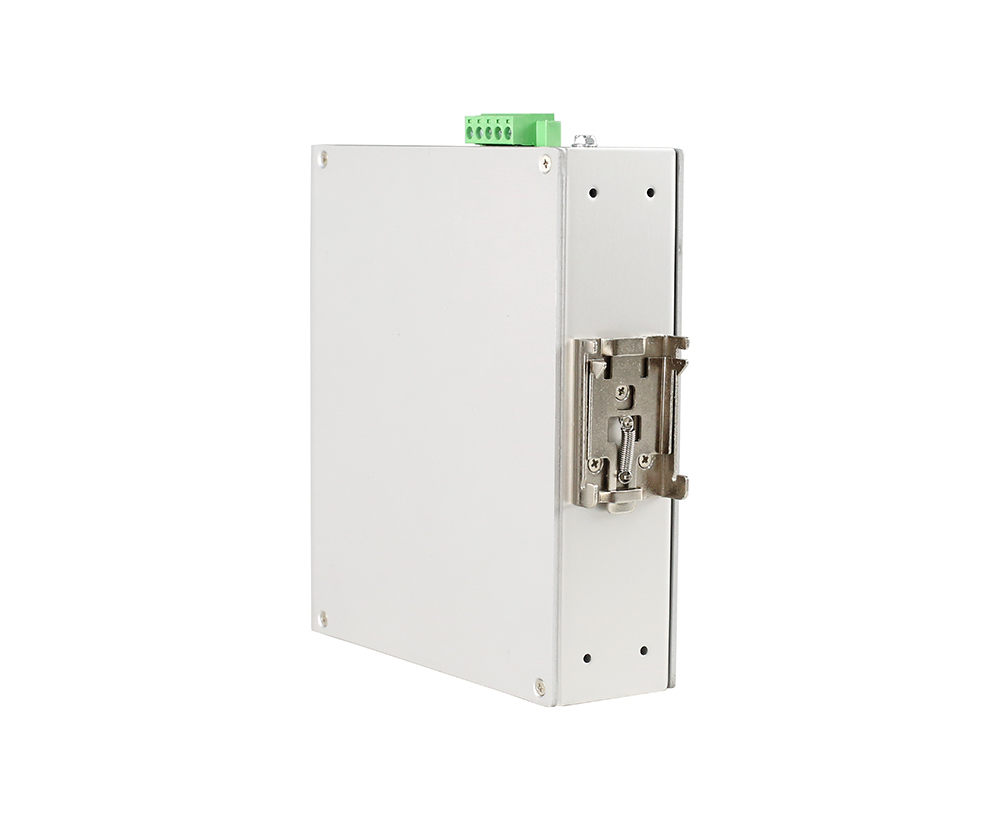

Desktop, trilho 35mm DIN

Certificação & garantia

Proteção contra raios

Proteção: IP30, Proteção contra raios: 6KV 8/20us

IEC61000-4-3 (RS):10 V/m (80 ~ 1000MHz)

FCC Parte 15/CISPR22 (EN55022): Classe A

IEC61000-6-2 (Padrão Industrial Comum)

IEC61000-4-9 (campo magnético pulsado): 1000A/m

IEC61000-4-10 (oscilação amortecida): 30A/m 1MHz

IEC61000-4-12/18 (onda de choque): CM2.5kV, DM 1kV

IEC61000-4-4(EFT): Cabo de alimentação: ± 4kV, cabo de dados: ± 2kV

IEC61000-4-16 (transmissão de modo comum): 30V, 300V,1s

IEC61000-4-2 (ESD): ± 8kV contato descarga, ± 15kV ar descarga

IEC61000-4-6 (transmissão de radiofrequência): 10V(150kHz ~ 80MHz)

IEC61000-4-8 (campo magnético da frequência do poder): 100A/m, 1000A/m, 1s-3s

IEC61000-4-5(Surge): Cabo de alimentação: CM ± 4kV/ DM ± 2kV, cabo de dados: ± 4kV

Propriedades mecânicas

IEC60068-2-6 (Anti Vibração), IEC60068-2-27 (Anti Choque), IEC60068-2-32 (Queda Livre)

Certificação

O CCC, marca do CE, anúncio publicitário, EN62368-1 de CE/LVD, FCC parte 15 classifica A, RoHS

Garantia

5 anos, manutenção vitalícia.

Recurso Gerenciamento Rede

Interface

Controle do fluxo IEEE802.3x (Full duplex)

Transmitir supressão tempestade com base na taxa portuária

Gestão do tráfego em tempo real do porto (intervalo do fluxo)

Limite a taxa de tráfego de pacotes nas portas de entrada e saída, a mini granularidade é 16Kbps e o máximo é 1Gbps

L3 Característica

Rota estática IPV4/rota padrão

VLAN

VLAN baseada em porta (4K), VLAN baseada no protocolo

IEEE802.1q, Configuração de porta de acesso, tronco, híbrido

Agregação portuária

Agregação dinâmica LACP, Agregação estática

Max 3 grupos agregação e 8 portas por grupo

Spanning Tree

RSTP (IEEE 802,1 w)

ERPS

ERPSv2

Multicast

Multicast VLAN, mecanismo de saída rápida do usuário IGMP Snooping v1/v2

Espelhamento Porto

Espelhamento bidirecional dos dados baseado na porta

QoS

Mapeamento prioritário 802.1p/ DSCP, Diff-Serv QoS

Algoritmo de agendamento (SP, WRR, WFQ)

Limitação de taxa baseada em fluxo, filtragem de pacotes baseada em fluxo

Redirecionamento baseado em fluxo, filas 8 * Output de cada porta

LCA

ACL baseado em porta e entregue em VLAN

A função de filtragem de pacotes L2-L4 pode corresponder aos primeiros 80 bytes do pacote e fornecer informações com base no endereço MAC de origem, endereço MAC de destino, endereço IP de origem, endereço IP de destino, tipo de protocolo IP, porta TCP/UDP, intervalo de portas TCP/UDP para definir a ACL.

Segurança

Porto isolamento, Porto transmitir mensagem supressão

Certificação IEEE802.1X baseada em portas e Mac

Gerenciamento hierárquico do usuário e proteção por senha

Certificação AAA & RADIUS, proteção do endereço IP fonte

DHCP

Cliente DHCPPor exemplo,Snooping DHCP

Gestão

Gestão da rede Web (https) Detecção Ping

ONV-NMS gestão cluster plataforma (LLDP SNMP)

Um clique recuperação, Ver CPU em tempo real utilização status

Link Layer Discovery Protocol (LLDP), log do trabalho do sistema

Configuração Console/ Telnet e CLI, SNMP V1/V2/V3

Relógio NTP, upload e download do arquivo HTTP

Sistema

Navegador Web: Mozilla Firefox 2.5 ou superior, Google Chrome V42 ou superior, cabo Ethernet Cat5 e superior

TCP/IP, adaptador de rede e sistema operacional de rede (como Microsoft Windows, Linux, Mac OS X) instalado em cada computador na rede Cat5 e acima cabo Ethernet
